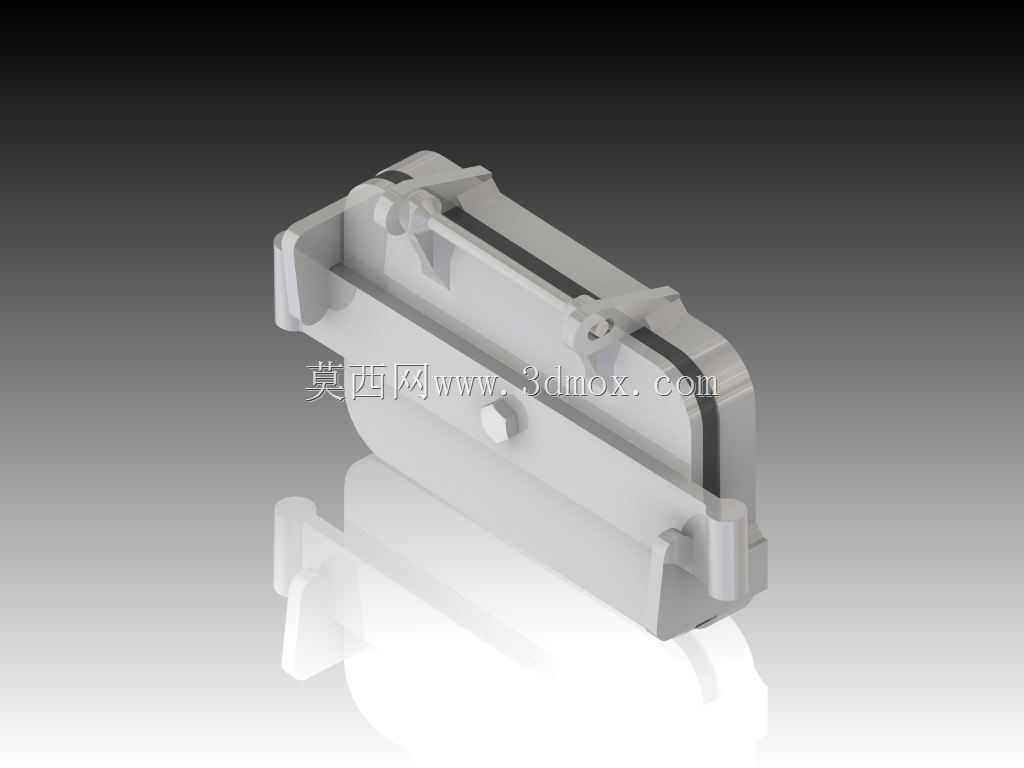

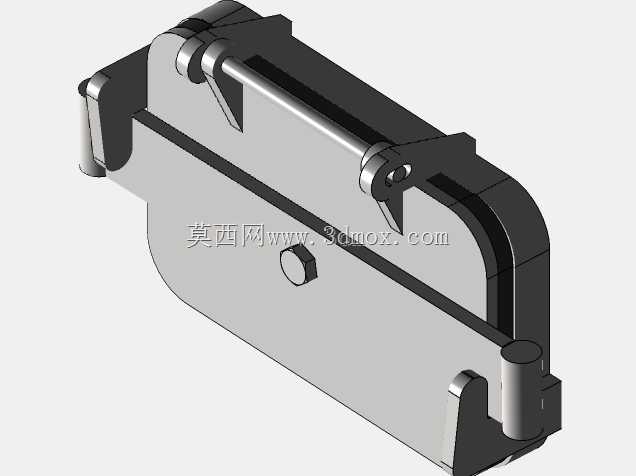

钻井泥浆罐配套手动排水闸门结构

　　在陆地油气钻井、非开挖定向钻施工的固控系统场景里，泥浆罐是存储、循环钻井液的核心容器，单台泥浆罐通常会分隔为3-5个独立仓室，分别承担钻井液储备、加重、除砂除气后暂存等不同功能，每个仓室都需要配置可靠的排空装置，才能满足清罐、换浆、仓室检修的作业需求，这款闸门就是针对该场景开发的专用手动排空构件。不同于常规管线用的通断阀门，这类仓室排空闸门的入口必须设置在贴近罐底的液位以下位置，才能依托钻井液自身重力实现仓室的完全排空，避免罐底残留沉砂、稠化泥浆无法排出，减少人工清罐的作业量与安全风险。从结构设计逻辑来看，这款闸门采用了直板提升式的密封结构，闸板整体为耐泥浆腐蚀的刚性构件，密封面贴合罐壁安装位置做了整圈的密封压边设计，

　　关闭状态下可以耐受仓内满液位的泥浆静压力，不会出现渗漏问题。考虑到钻井现场作业环境恶劣，泥浆中含有大量岩屑、加重剂颗粒，这款闸门没有采用容易卡滞的螺旋升降结构，而是采用了手动扳动提升的操作方式，闸板的滑动轨道做了加宽的间隙设计，即使有少量岩屑进入轨道间隙，也不会造成闸板卡涩无法动作，现场操作人员用加力杆扳动操作手柄即可完成闸门的启闭，不需要额外配备辅助工具。为了避免闸门在振动、误碰情况下意外开启，结构上专门设计了支架固定卡位，闸门开启到指定开度或者完全关闭后，可以通过配套的支撑杆件将闸板位置锁死在相对支架上，防止钻井液流动冲击、罐组振动导致闸板移位，出现意外跑浆的问题。从安装边界来看，这款闸门为法兰贴合式安装结构，

　　安装时需要在泥浆罐的仓壁下部开出对应尺寸的矩形安装口，将闸门的入口侧法兰与罐壁开孔周边的加强板贴合，通过周边的紧固螺栓完成密封固定，安装后闸门整体突出罐壁的尺寸控制在合理范围内，不会与罐区周边的 walkway 通道、管线支架产生干涉，闸板的提升行程完全在闸门自身结构范围内，不需要额外预留顶部操作空间，适配现有常规尺寸的立式、卧式泥浆罐改造与新制安装需求。在实际使用过程中，这类闸门不需要接入电源、气源等动力源，完全依靠手动操作，可靠性远高于电动、液动阀门，尤其适合钻井野外作业动力供应不稳定、现场维护条件有限的场景，当需要对单个仓室进行清理或者更换不同密度的钻井液时，只需要解除支撑杆的锁定，扳动手柄提起闸板，

　　仓内的泥浆就会依靠重力从闸门出口排入排污槽或者泥浆回收管路，排空完成后压下闸板，重新卡入支撑杆锁定即可完成操作，整个操作过程单人即可完成，作业耗时不超过1分钟。从结构细节的设计考量上，这款闸门的所有外露构件都做了加厚处理，能够耐受钻井现场的磕碰、泥浆冲刷腐蚀，密封件采用了耐油耐磨损的橡胶材质，长期浸泡在水基、油基钻井液中都不会出现溶胀、老化失效的问题，日常维护只需要定期清理闸板轨道内积存的岩屑，不需要频繁更换密封件或者拆解维护，大幅降低了固控系统的运维成本。不同于通用给排水闸门，这款闸门的通流截面做了加宽设计，能够允许含有大颗粒岩屑的稠化泥浆顺利通过，不会出现颗粒卡堵闸板、通流不畅的问题，即使是长时间静置沉淀的稠化泥浆，也可以在重力作用下完全排空，避免罐底残留的沉砂板结后占用仓室有效容积，影响泥浆罐的正常使用。
