便携式液压水井钻机机架结构设计

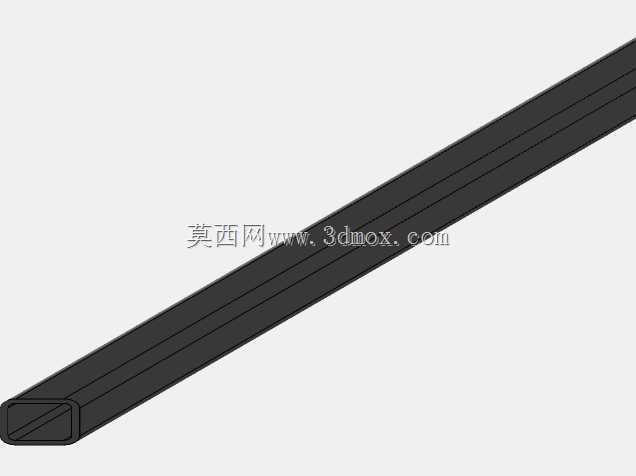

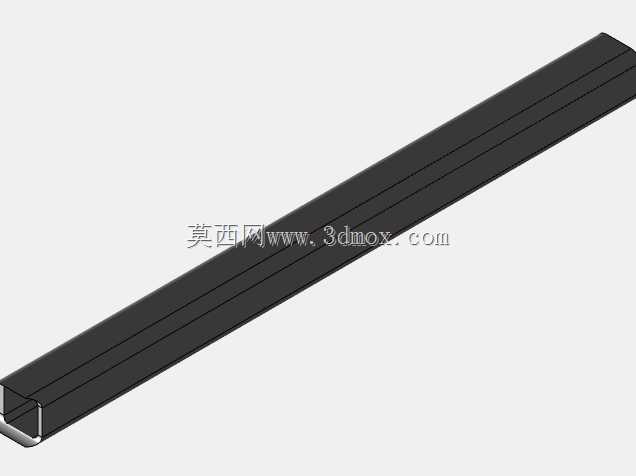

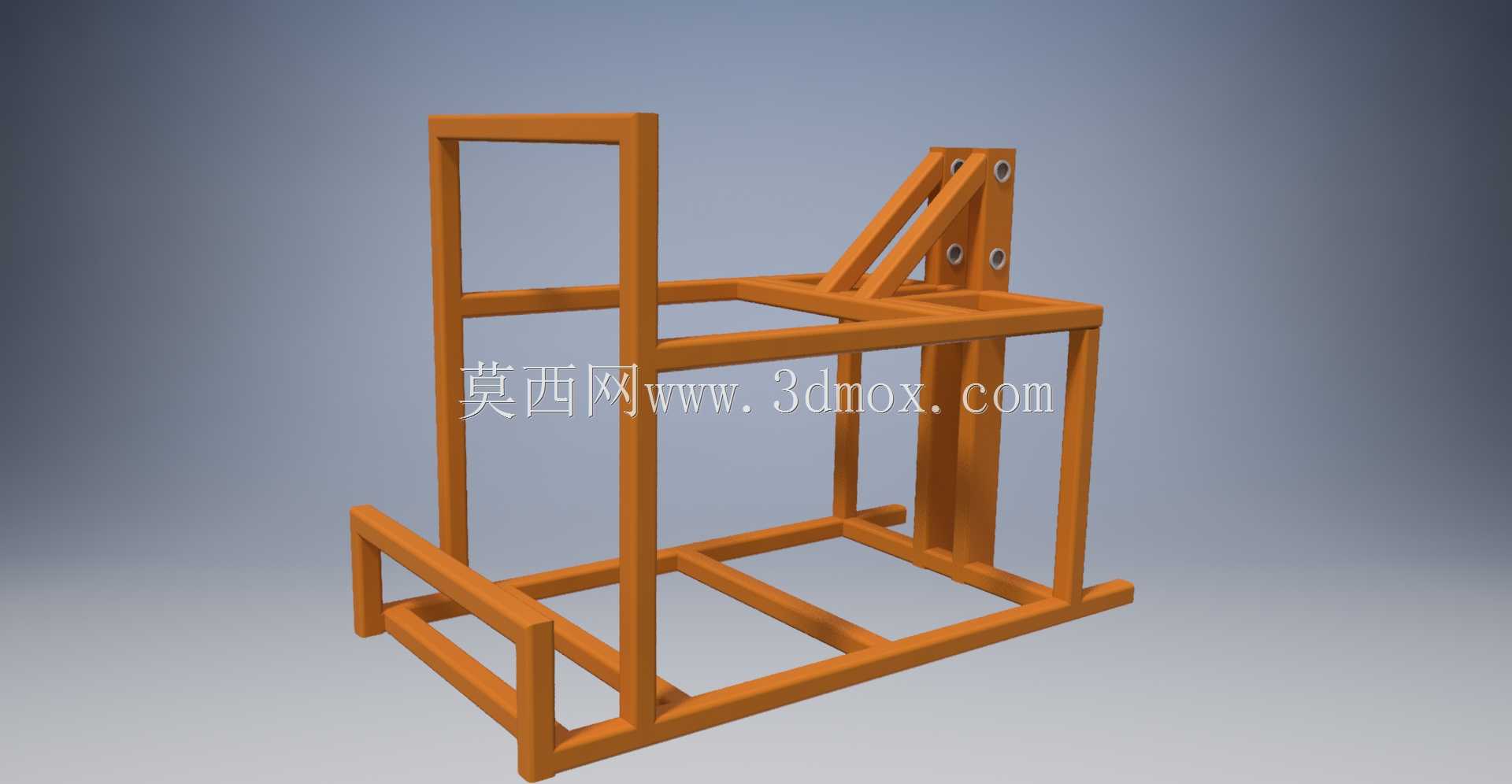

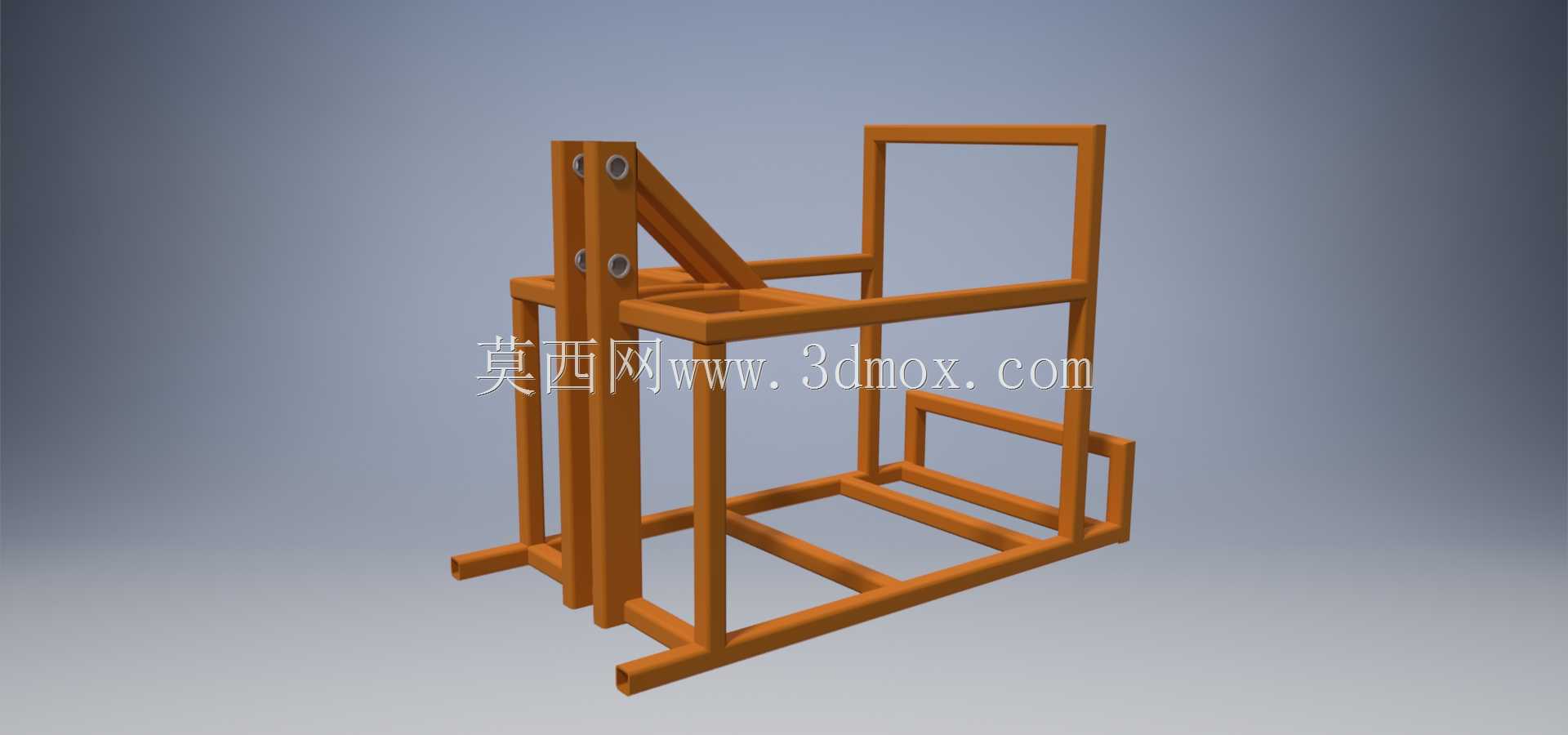

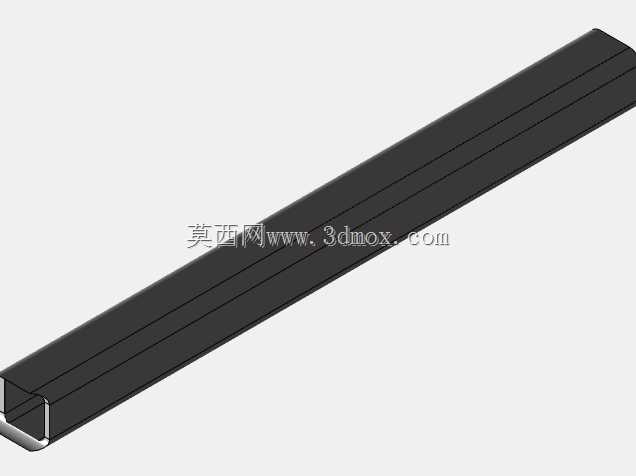

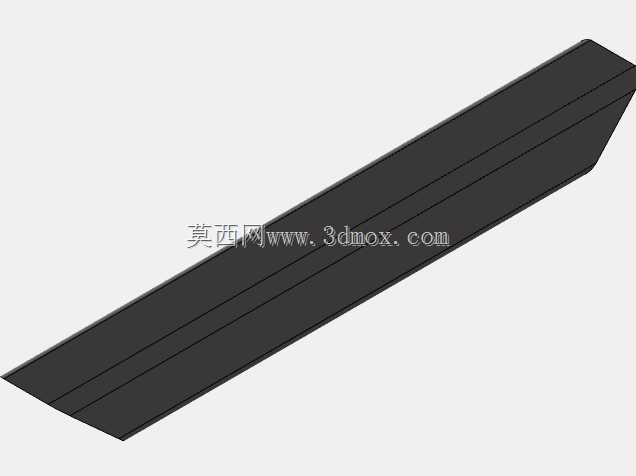

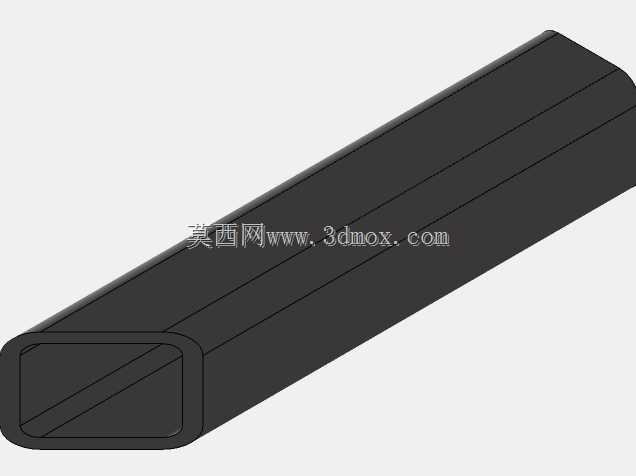

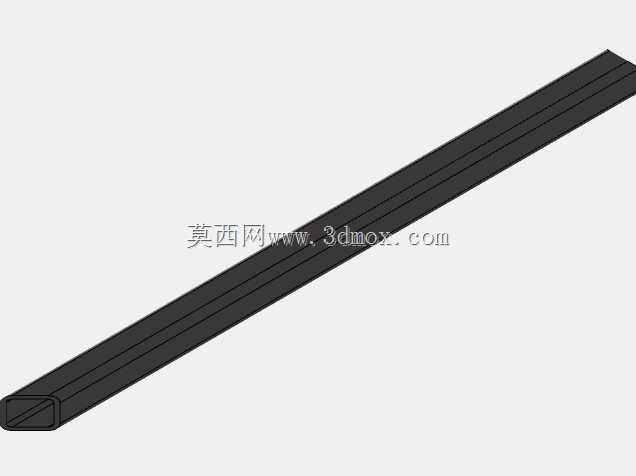

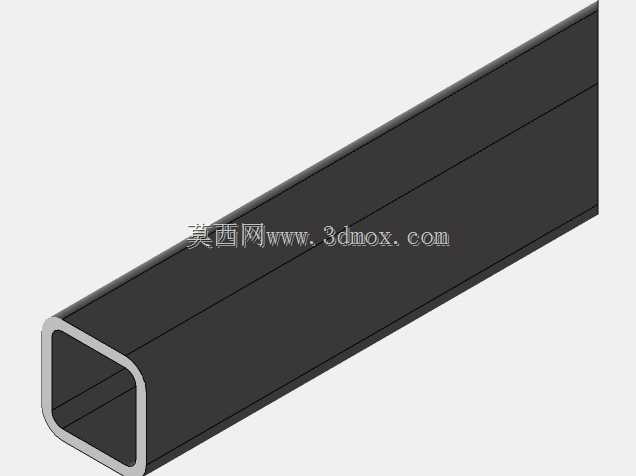

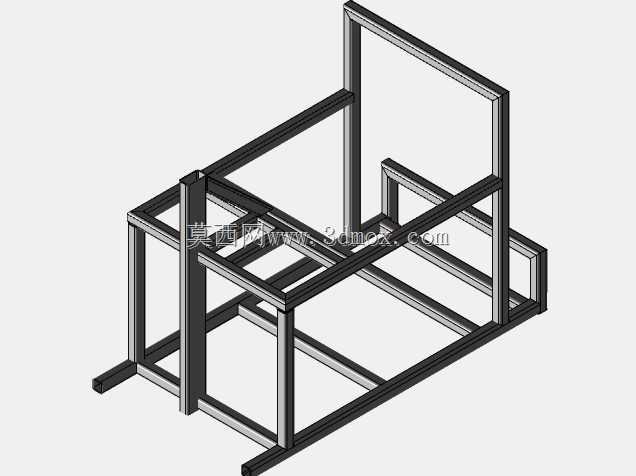

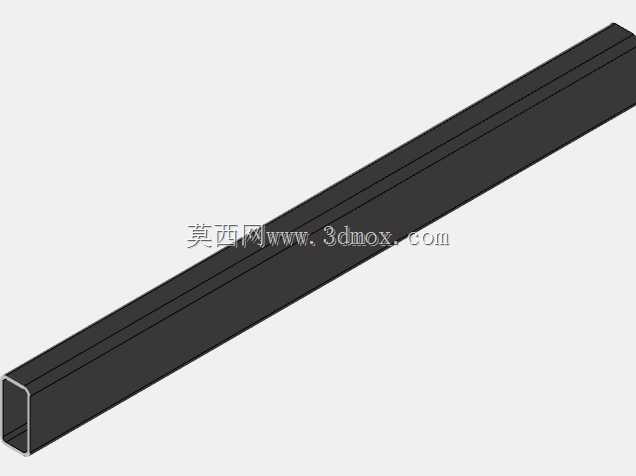

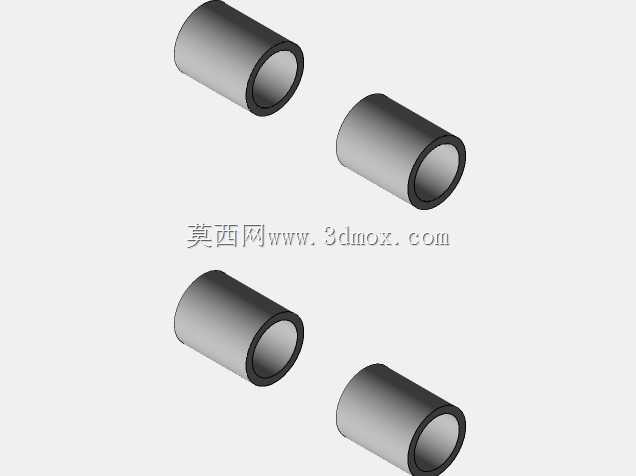

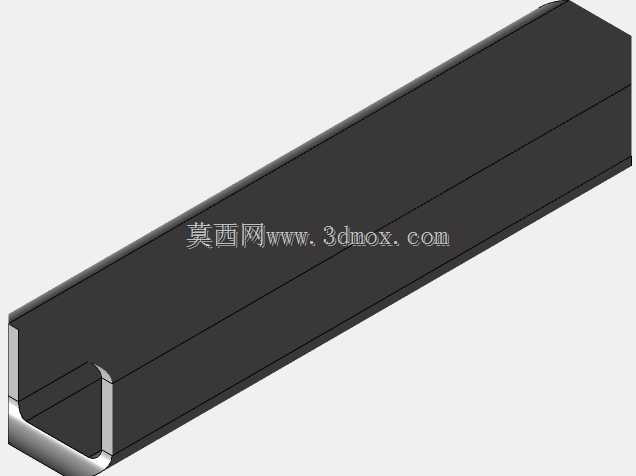

这款机架是便携式液压水井钻机的核心承载基体，主要面向野外分散式取水作业场景，适配丘陵、山地、零散农户聚居区等大型钻探设备无法进场的作业环境，承担着固定液压动力单元、夹持钻具导向机构、承载钻进反力、适配转运需求的核心作用。从结构设计逻辑来看，整体采用方管型材焊接成型的框架式结构，没有多余的冗余外伸结构，所有型材的排布都围绕受力路径做了针对性优化：左侧双立柱并排设置的结构，是为了给钻具进给导向滑台提供足够的安装基准面，双立柱之间预留的安装间隙可以适配不同规格的进给滑座，立柱上预先加工的铰接孔位，既可以固定液压进给油缸的上端铰接点，也能根据钻进深度需求调整滑台的初始安装高度，兼顾浅表层取水和中等深度钻井的使用需求。中部的分层框架结构，下层框架预留了液压泵站、柴油动力单元的安装空间，框架的横梁间距完全匹配常规小型液压泵站的安装孔位，不需要额外做转接支架就能直接固定；上层的斜向加强筋连接立柱与中部横梁，专门抵消钻进过程中钻具回转带来的侧向扭转力，避免长期作业后框架出现焊接部位开裂、立柱倾斜的问题。右侧的开放式框架结构是为操控工位预留的安装空间，作业人员可以站在框架侧方操作液压控制阀组，不需要额外搭建操作平台，框架下部的外伸支脚结构，在作业时可以直接接触地面，通过加装垫木就能分散整机的接地压力，在松软土层作业时不会出现设备下陷的问题；转运时可以直接通过支脚部位的吊装孔完成整体吊装，也能适配小型农用三轮车的货厢尺寸，不需要拆解就能完成转场运输。从安装边界来看，整体机架的宽度控制在常规农用运输车辆的货厢限宽范围内，高度在满足钻具初始进给行程的前提下做了压低处理，避免乡村道路转运时遇到限高杆无法通行的问题；所有焊接部位都做了焊后去应力处理，型材的选型兼顾了结构强度和整机重量，单人配合简易搬运工具就能完成短距离移位，完全匹配便携作业的设计定位。框架上的所有安装孔位都做了统一的公差匹配，液压管路的走线空间预先在横梁间隙中预留，不会出现管路与运动部件干涉的问题，下部的辅助支撑结构可以在钻进作业时展开，进一步提升整机的稳定性，应对复杂地层钻进时的冲击载荷。
