条料连续送进式冲压成型工装结构

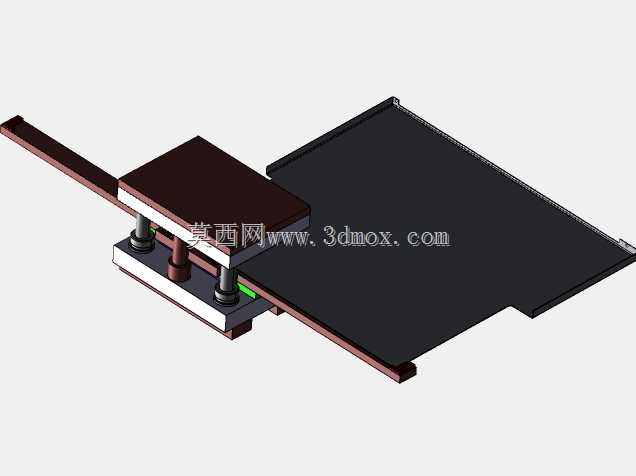

　　这套冲压结构主要面向薄金属带料的连续冲制成型场景，常见于电子接插件、小型五金弹片、家电金属结构小件的批量生产环节，适配卷料开卷后连续送进的产线布局，可直接对接常规开卷机、校平机构组成完整冲压产线，无需额外搭建复杂的中转定位结构。从结构布局来看，整套工装采用下模固定、上模随压机滑块往复运动的经典配置，下模座预留了标准压机台板的安装槽位，可直接适配公称压力16吨到40吨区间的开式可倾压力机，安装孔位按照常规压机T型槽间距设计，现场安装时无需额外加工转接板，能大幅缩短产线换型调试的周期。

　　料带输送通道采用双侧导向轨设计，导向轨的工作面镶嵌了硬质合金耐磨镶块，避免长期送料过程中带料毛刺刮擦导向面导致送料精度偏移，导向轨的间隙可通过侧面的紧定螺钉微调，适配0.2mm到1.2mm厚度范围内的不同金属带料，不管是黄铜带、磷铜带还是冷轧钢带、不锈钢带，都能通过间隙调整保证送进过程无卡滞、无窜动。上模的成型工位采用分体式镶块结构，冲切刃口和成型凸模分开设计，刃口磨损后可单独拆卸更换，无需将整个上模拆解，大幅降低后期维护的成本和停机时间，凸模和上模座之间设置了等高套筒和矩形弹簧组合的卸料结构，冲压完成后弹簧提供稳定的卸料力，避免带料粘附在凸模表面随上模上行，保证料带能平稳停留在下模导向轨内等待下一次送进。

　　结构中设置的导柱导套组件采用可拆卸的滚珠导套配置，导柱表面做了高频淬火处理，表面硬度达到HRC60以上，配合滚珠衬套可实现0.01mm以内的合模导向精度，避免长期往复冲压过程中凸凹模出现偏磨啃口的问题。送料方向的前后两端都延伸出了足够长度的料带承托板，前端承托板对接校平机出料口，长度足够覆盖料带从校平机到第一个冲切工位的悬空段，避免薄料因自重下垂导致送料步距不准，后端承托板承接冲压完成后的成品料带，可直接连接收料机构或者成品导料槽，让冲切完成的工件自动滑落到收料盒内。

　　设计过程中重点考虑了连续冲压的稳定性，所有弹性元件都选用了标准矩形模具弹簧，按照不同工位的受力需求匹配不同刚度的弹簧，冲切工位弹簧刚度更高，提供足够的压料力避免冲切过程中材料拉扯变形，成型工位弹簧刚度稍低，提供平缓的压料力避免材料在成型过程中出现压痕。下模的漏料孔做了15度的斜度扩孔设计，冲切产生的废料可顺着斜孔直接滑落到压机下方的废料槽内，不会在模腔内堆积导致刃口崩损。整套结构的闭合高度控制在180mm到220mm的可调区间，通过上模座上方的调整垫片可适配不同闭合高度的压机，不需要额外定制模架，通用化程度较高。

　　在实际生产场景中，这套结构可实现单行程单次冲制成型，配合滚轮送料器可实现每分钟120次到180次的冲压频次，针对小型五金件的批量生产有较高的效率优势，同时因为采用了标准化的模架和易损件设计，小批量多品种的生产场景下也能快速更换工位镶块实现不同产品的快速换型，不需要重新制作整套模架，能有效降低中小五金加工厂的工装投入成本。结构中所有的紧固件都采用内六角圆柱头螺钉，符合模具标准件的通用规格，现场维护时不需要准备特殊规格的工具，普通的内六角扳手即可完成所有拆卸和调整操作。导向轨侧面还预留了误送料检测销的安装孔位，后期可加装误送检测传感器，当料带送进步距出现偏差时可直接触发压机急停，避免凸凹模因误送料撞损，进一步提升整套工装的运行可靠性。
