汽车外饰件专用检具结构设计方案

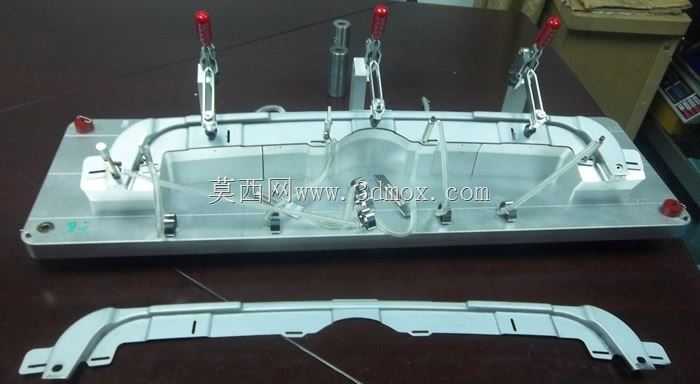

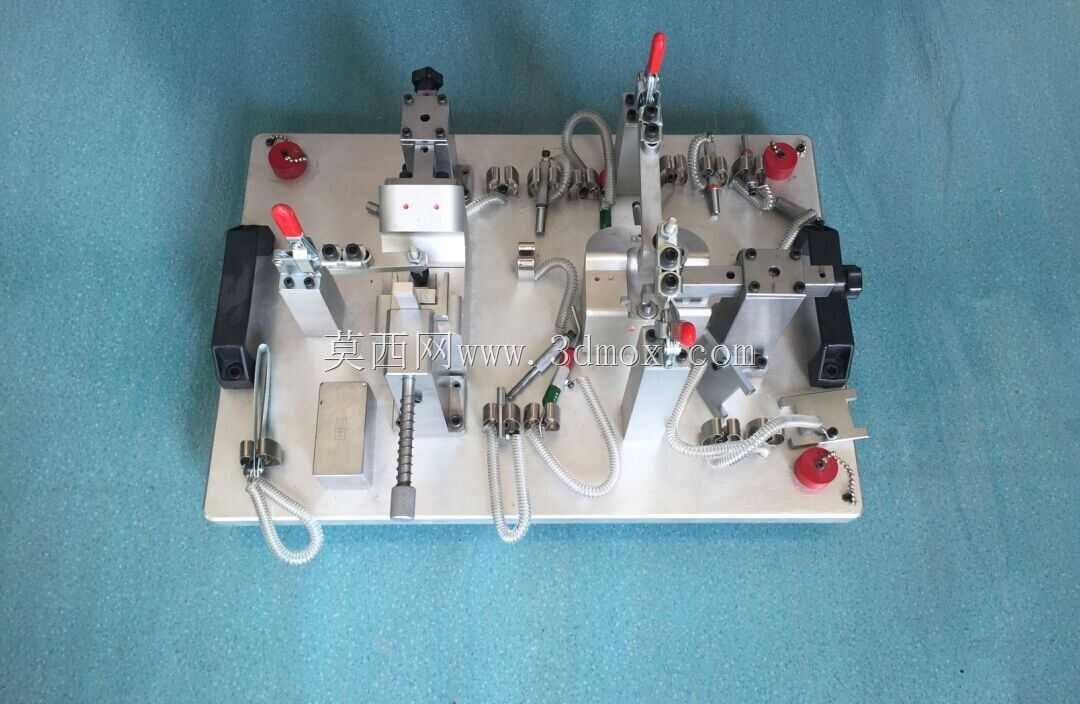

　　这套检具主要面向汽车外饰长条类冲压覆盖件的线下尺寸验证场景，在冲压件完成冲压成型、切边冲孔工序后，进入焊接或涂装工序前的质量检测环节使用，替代传统三坐标抽样检测的低效率模式，满足生产线旁快速全检的需求，能在1分钟内完成单件的全尺寸符合性判定，适配冲压车间批量生产的节拍要求。从结构布局来看，整套检具采用铝合金底板作为基准承载基体，底板上按照被测零件的理论数模坐标，加工出定位基准孔、型面支撑块以及夹紧机构安装位，所有安装面均经过精铣加工，平面度控制在0.02mm以内，保证检测基准的一致性。被测零件为长条形弧形外饰冲压件，整体轮廓长度约1.2m，宽度约0.15m，零件型面存在多段弧度变化与局部沉台结构，

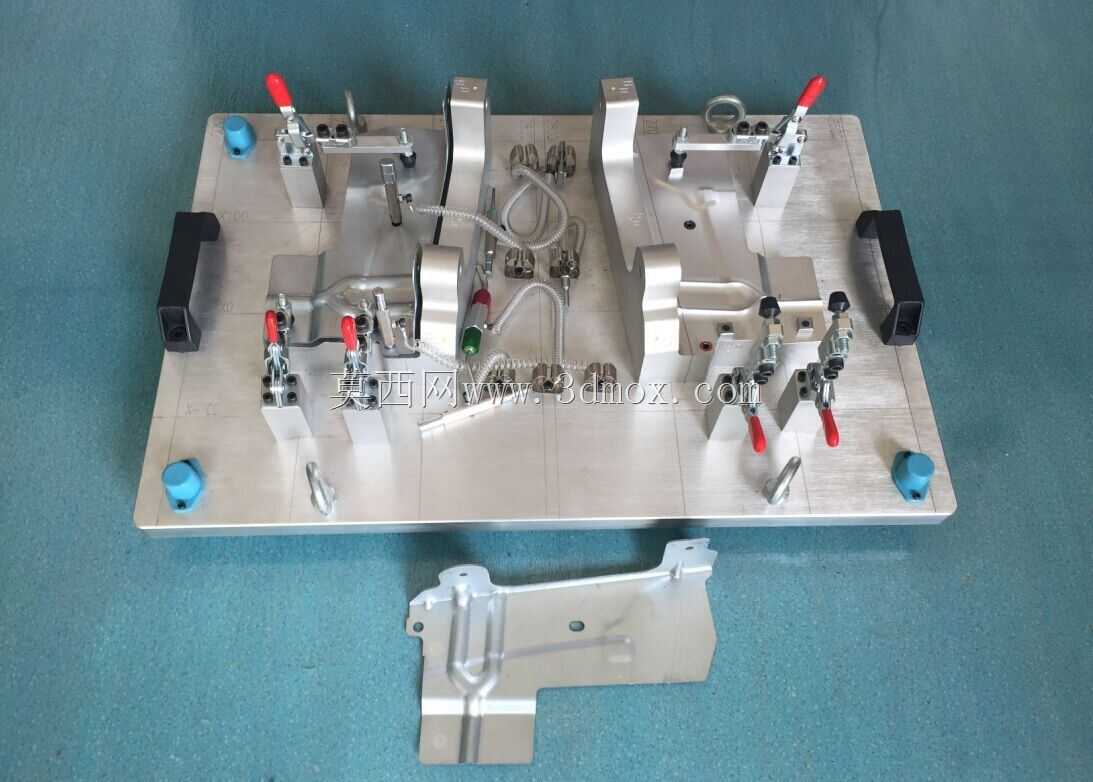

　　检具的支撑型面完全贴合零件理论RPS基准点位置，避免零件放置时出现悬空变形，影响检测结果准确性。夹紧机构选用垂直式快速夹钳，共布置3组主夹紧点，分别对应零件两端及中部的刚性较强区域，夹头位置配备聚氨酯压头，防止夹紧过程中对零件表面造成压痕损伤，夹钳的压紧行程经过核算，既保证零件完全贴合支撑型面，又不会因压紧力过大导致零件产生弹性变形。检具上预留了多个通止规检测位与百分表安装座，可直接对零件的切边轮廓度、孔位位置度、型面面差进行快速检测，不需要额外搭建检测支架，检测人员经过简单培训即可独立完成操作，不需要掌握三坐标编程相关技能。设计过程中优先考虑了操作的人机工程性，所有夹紧手柄的高度均设置在距离工作台面0.8-1m的区间内，

　　操作人员站立状态下即可完成所有装夹与检测动作，不需要弯腰或抬手过度操作，降低长时间检测作业的疲劳度。检具的底板边缘设置了起吊螺纹孔与定位销存放位，方便检具在不同检测工位间转运，同时避免定位销、检测销等小配件丢失。针对零件上的异形孔位，专门设计了对应的插拔式检测销，销体与衬套采用间隙配合，配合间隙控制在0.01mm以内，可快速判定孔位是否在公差带范围内，相比卡尺测量效率提升80%以上。整套检具的结构没有采用复杂的气动或电动元件，纯机械结构的设计降低了后期维护成本，在车间多粉尘、多油污的环境下也能长期稳定使用，不会因为气源压力波动或电路故障影响检测进度。在安装边界上，检具底板的底部设置了4个可调支撑脚，可直接放置在标准工作台上，

　　不需要额外的固定安装，支撑脚的调节范围为±10mm，可适配不同平面度的工作台面，保证检具放置后基准面处于水平状态。检具上所有的检测基准位置都做了明显的刻线标识，方便检测人员快速识别检测点位，同时在容易出现磨损的支撑块位置采用镶件结构，后期磨损后可单独更换镶件，不需要整体返修检具，大幅降低检具的全生命周期使用成本。这套检具的设计逻辑完全围绕生产现场的实际检测需求展开，没有冗余的功能结构，所有结构设计都服务于快速、准确判定零件尺寸合格性的核心目标，能够有效拦截冲压工序产生的尺寸超差零件，避免不合格件流入下道工序造成更大的质量损失。
