焊接加工用长杆式G型夹紧工装结构

　　在结构件焊接、小型零部件铣削定位、管材对接组对的现场作业里，这类长杆构型的夹紧件是工位上出镜率极高的辅助工装，和常见的短柄C型夹不同，加长的杆身设计能覆盖更大的跨距夹持需求，不用额外拼接垫块就能完成深腔位置、长间距工件的压紧固定。从实际使用场景来看，钣金拼接焊时，工人常把它配合工作台T型槽使用，杆身穿过工件预设的工艺孔或者搭在两个待焊构件的连接边上方，端部的压头可以牢牢抵住工件表面，避免焊接热变形导致的构件错位；在小型机加工工位做异形件辅助定位时，它也能替代部分专用夹具的功能，针对小批量试制的工件快速完成装夹，不用专门设计制作定制夹具，能大幅缩短单件加工的准备周期。

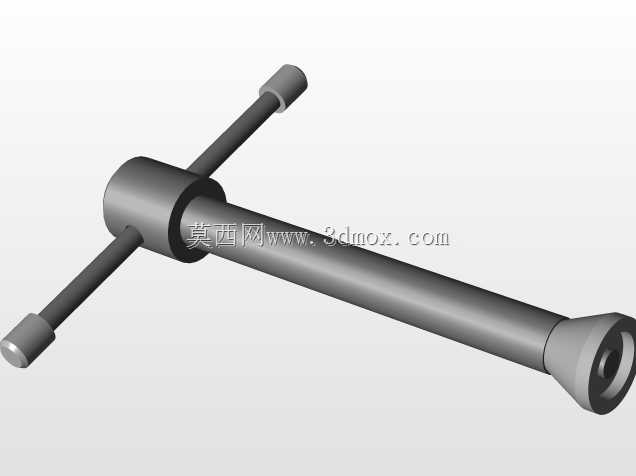

　　设计这款夹紧结构的时候，首先要平衡夹持力和杆身挠度的关系，长杆部分如果直径过小，施加较大夹紧力时会出现明显弯曲，导致压头贴合面倾斜，不仅压不紧工件，还可能在受力时滑脱，所以杆身采用阶梯轴构型，靠近施力端的杆段直径更大，从根部到压头端逐步过渡到细径，既保证了整体刚性，又不会因为整根杆做等直径设计导致重量过大，工人长时间手持操作容易疲劳。端部的压合面做了加厚的环形凸台设计，这个凸台的端面平面度有明确要求，和工件接触时不会因为棱边压伤工件表面，尤其是针对铝合金、薄铜板这类软质金属工件加工时，平整的压合面能减少装夹压痕，降低后续表面处理的工作量。杆身末端的驱动端做了内凹的配合孔，可以配套加力杆或者常用的扳手来施加夹紧力，不用专门配备特殊工具，现场的通用工具就能完成操作，适配车间里的常规作业条件。

　　从安装边界来看，这款夹紧件的有效夹持深度由长杆的伸出长度决定，作业时要注意压头的中心和待压紧区域的中心尽量重合，偏载过大不仅会降低夹持稳定性，长期偏载使用还会导致杆身出现不可逆的塑性变形，影响后续的夹持精度。杆身表面做了发黑处理，在焊接工位这种多飞溅、多粉尘的环境里，能一定程度上抵御焊渣粘附和锈蚀，日常维护只需要定期在杆身和活动配合位置涂抹少量润滑脂，就能保证调节顺畅，不会出现卡滞。和普通的快速夹具相比，它没有复杂的连杆机构，整体零件数量少，车间日常使用中不容易出现零件损坏的情况，哪怕压头出现磨损，也可以单独拆卸更换，不用整体报废，使用成本更低。在做组对工装搭配的时候，它可以和角铁、定位挡块配合使用，完成方管框架、小型支架类工件的多角度定位，不需要复杂的工装平台就能实现较高的组对精度，对于小型机加工门店、钣金维修作坊这类没有大型专用工装设备的场景，实用性非常突出。设计建模过程中，要重点校核杆身的抗弯截面模量，根据额定夹持力计算杆身的最大弯曲变形量，保证在最大夹持行程下，杆身的挠度不超过压合面直径的千分之五，避免压合面出现翘边导致夹持失效；同时驱动端的配合孔要做足够的深度，保证施加扭力的时候不会出现扳手滑脱的情况，孔的边角位置要做倒钝处理，避免应力集中导致驱动端开裂。
