带法兰键槽阶梯传动轴结构设计

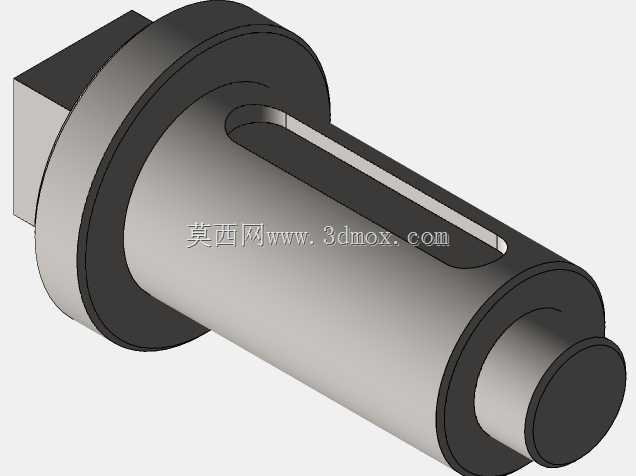

　　这类带法兰的键槽阶梯轴，在中小型传动设备里应用场景十分广泛，常见于轻工输送线、小型减速机输出端、农用机具的动力传递工位，也会用在部分专用机床的进给传动链路中，承担扭矩传递、轴向定位、部件连接的多重作用，是传动系统里不可替代的基础零件。从实际使用需求出发，设计这类轴件的时候，首先要匹配安装边界的约束：一端的方形结构是为了适配手动调节或者止转卡位的需求，避免轴件在空载调整时发生周向转动，相邻的大直径法兰盘，核心作用是做轴向定位，安装时法兰端面直接贴合传动部件的基准面，既能承受传动过程中产生的轴向窜动载荷，也能省去额外加装轴套定位的工序，压缩装配环节的零件数量。轴身开设的长键槽，是为了安装平键来传递扭矩，键槽的长度覆盖了主要配合轴段，

　　能让配合的轮毂类零件在轴上有一定的轴向调整空间，适配不同安装距的传动轮、联轴器的装配需求，键槽的深度和宽度都遵循通用传动件的配合公差，不需要定制非标键就能完成装配，降低后期维护的配件成本。轴身采用阶梯变径的结构，不是随意设计的尺寸变化：从法兰端往输出端逐步缩小直径，一方面是匹配不同内径的传动零件的装配顺序，装配时零件从轴端小直径段依次推入，到对应直径的轴段完成定位，避免过盈装配时刮伤配合面；另一方面是通过直径变化形成的轴肩，给每个安装在轴上的零件提供轴向定位基准，不需要额外加工定位卡槽就能固定零件的轴向位置，减少轴件的加工工序。最末端的小直径轴段，是用来安装轴承或者支撑衬套的位置，这个轴段的直径公差、

　　表面粗糙度都要满足转动配合的要求，工作时这个位置作为轴的转动支撑点，承受径向载荷，保证轴转动时的同轴度，避免高速转动时出现径向跳动。设计过程中需要重点考虑应力集中的问题，所有直径变化的轴肩位置都做了圆角过渡，避免台阶处直角结构在长期交变扭矩载荷下出现应力开裂，键槽的两端也做了圆弧收尾，减少键槽边缘的应力集中点，提升轴件的疲劳寿命。法兰盘的厚度设计也匹配了轴向载荷的承受需求，不会因为过薄导致受压变形，也不会因为过厚增加不必要的重量和材料成本。从安装适配性来看，这类轴的所有配合尺寸都遵循通用机械的公差标准，法兰端的方形卡位尺寸、各段轴的直径、键槽的规格，都能和市面上常规的联轴器、传动轮、支撑轴承直接适配，

　　不需要对配套零件做二次修改就能直接替换使用，在设备维修、非标设备改造场景里，这类通用结构的轴件适配性极强，不需要单独开模定制就能满足多数中小扭矩传动工位的需求。实际使用中，这类轴件通常采用中碳钢调质处理，表面硬度满足耐磨要求，芯部韧性足够承受冲击载荷，键槽侧面的加工精度直接影响扭矩传递的平稳性，如果键槽配合间隙过大，传动时会产生冲击噪音，还会加速键和键槽的磨损，所以建模时键槽的尺寸公差、形位公差都要严格标注，保证加工后的配合精度。轴的各段同轴度是加工时的核心管控指标，尤其是两端支撑轴段和法兰端面的垂直度，直接决定了轴转动时的跳动量，如果同轴度超差，装配后会出现传动卡滞、轴承过早磨损、传动噪音过大的问题，三维建模时需要把各段的同轴度基准、端面跳动基准都明确标注，给后续加工提供准确的参考。
