花键连接五孔星形传动连接垫片

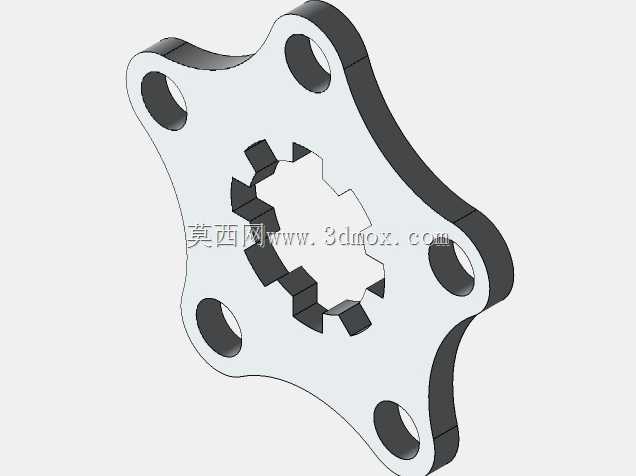

　　这类带内花键的星形多孔连接片，在中小扭矩的动力传递场景里应用十分广泛，常见于小型工程机械的操纵机构、农用机械的动力输出端、轻型输送设备的传动衔接位置，也会用在部分改装车辆的离合操纵联动结构中，核心作用是在两个同轴布置的传动部件之间，完成扭矩传递的同时，抵消少量的装配同轴度误差，避免刚性连接带来的应力集中问题。从结构设计来看，整体采用对称的五臂星形布局，五个安装孔均匀分布在每个臂的末端，孔位的分度圆尺寸经过严格校核，能够匹配对应规格的连接螺栓，安装时五个螺栓同步锁紧，可保证连接片受力均匀，不会出现单侧偏载导致的局部变形。中心的内花键采用矩形齿廓设计，齿侧的配合间隙控制在合理范围，既能够保证和对应外花键轴的顺畅装配，

　　又可以在传递扭矩时让每个齿都均匀承载，避免个别齿受力过大出现崩齿、磨损过快的问题。设计这类零件的时候，首先要核算传递的额定扭矩，根据扭矩值确定花键的齿高、齿宽以及有效啮合长度，再结合安装空间的边界尺寸，确定五个安装臂的伸展长度，臂与臂之间的镂空结构一方面是为了减轻零件自身重量，降低传动系统的转动惯量，另一方面也能在传动过程中产生微量的弹性变形，吸收传动链路里的小幅冲击振动，起到一定的缓冲作用。零件的厚度方向尺寸需要匹配连接部位的轴向间隙，过厚会导致装配时两个对接部件无法完全贴合，出现轴向窜动，过薄则会降低整体的结构强度，在承受峰值扭矩时容易出现臂部断裂或者花键变形的问题。五个安装孔的孔径要比配套螺栓的公称直径大0.2到0.5毫米，

　　预留出少量的位置调整余量，抵消装配时的孔位加工误差，同时孔的边缘都做了倒角处理，避免螺栓锁紧时应力集中在孔的边缘位置，长期交变载荷下产生裂纹。花键的齿端也做了导入倒角，装配时不需要反复对位就能顺利套入外花键轴，提升现场装配的效率。实际使用中，这类连接片的材质通常选用中碳钢经过调质处理，表面硬度控制在HB220到250之间，既有足够的强度承受扭矩载荷，又有一定的韧性应对冲击载荷，部分对耐腐蚀性有要求的使用场景，也会选用不锈钢材质或者做表面发黑、镀锌处理，避免长期在潮湿环境下出现锈蚀，影响拆卸和传动精度。在建模过程中，需要重点保证花键齿形的参数准确性，齿距累积误差、齿向误差都要控制在公差范围内，否则装配时会出现卡滞、传动卡涩的问题，

　　五个安装孔的位置度公差也要严格控制，保证和对接法兰的孔位完全对齐，减少装配时的调整工作量。另外，零件的所有棱边都要做倒钝处理，避免加工和装配过程中划伤操作人员，也减少应力集中的薄弱点。这类零件属于易损件，在设备长期运行后，花键齿侧会出现正常磨损，当磨损量超过齿厚的10%时就需要及时更换，否则会出现传动间隙过大、传动异响甚至打齿的问题，因此在备件储备时，这类零件通常会按照易损件的储备量进行备货，其对称的结构设计也使得安装时不需要区分方向，降低了现场更换的操作难度，不需要专业的工装就能完成拆装作业。
