星形旋钮式可调导轨定位夹持装置

　　这款手动夹持定位件主要适配工业导轨类安装场景，常见于自动化生产线的工位挡停、小型工装的位置快速锁定、检测治具的行程限位环节，在非标自动化设备、木工机械导杆、轻型输送线侧边定位场景中使用率较高，无需额外气源或液压动力源，纯手动操作即可完成锁紧与释放动作，适合需要频繁调整工位位置、对锁紧效率有要求但锁紧力需求中等的作业场景。

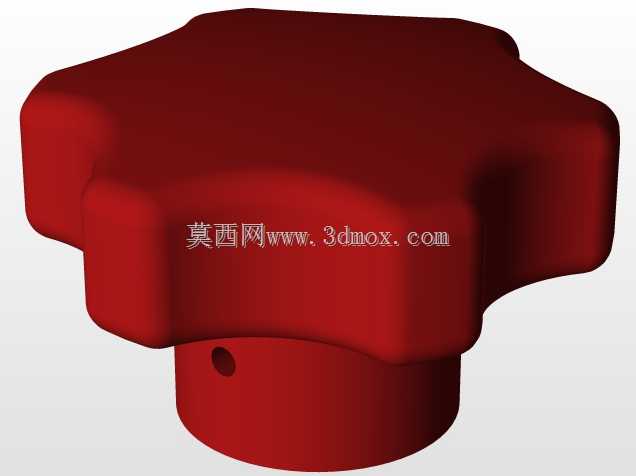

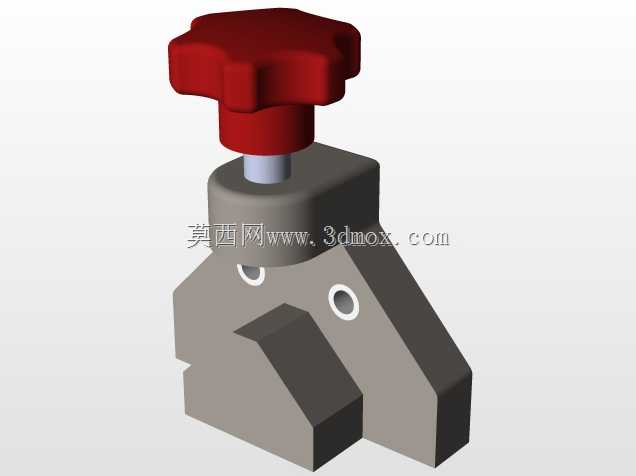

　　从功能实现逻辑来看，顶部的星形旋钮采用大直径多瓣式结构，操作者无需借助额外扳手类工具，徒手即可施加足够的拧紧力矩，旋钮下方的圆柱段做了收窄过渡，避免旋钮转动时与下方基座产生剐蹭干涉，中间的传动螺杆采用细牙螺纹设计，具备一定的自锁特性，锁紧后不会因为设备运行产生的小幅振动出现松脱移位的问题。基座部分采用斜楔式贴合结构，底部的V型贴合面可以完美卡合在标准直线导轨的侧边轮廓上，两个对称分布的安装光孔可配合螺栓完成基座与被固定件的预装，当螺杆向下旋紧时，前端的压块会逐步抵紧导轨表面，配合基座自身的V型卡合面形成三点受力的锁紧结构，不会出现单点锁紧带来的偏转偏移问题。

　　设计过程中优先考虑了操作的便捷性，星形旋钮的瓣数设置为六瓣，单瓣的凸起高度适配成年人手指的施力角度，长时间操作也不会产生明显的硌手感，基座的整体轮廓做了大圆角过渡处理，没有尖锐的加工棱角，避免安装调试过程中划伤操作者。安装边界方面，基座的整体宽度适配市面上主流的20系列、25系列轻型直线导轨，锁紧时螺杆的下行行程控制在8mm范围内，不会出现螺杆过度旋出顶伤导轨表面的问题，两个安装孔的中心距按照标准导轨安装孔距做匹配设计，无需额外打孔即可直接适配现有导轨的安装点位，整体锁紧后的静态夹持力可达到120N，足够满足小型治具、传感器安装支架、工位挡块的固定需求。

　　在实际使用场景中，这类夹持件往往替代传统的螺栓压板式固定结构，传统结构调整位置时需要完全拧松螺栓、移动位置后再重新对齐孔位拧紧，整个调整过程耗时较长，而这款夹持件仅需要拧松旋钮1-2圈即可解除锁紧状态，沿着导轨滑动到目标位置后直接拧紧旋钮即可完成固定，整个调整过程不超过10秒，大幅提升工位调整的效率。结构设计上没有多余的零散零件，所有部件都集成在基座主体上，不会出现零件脱落丢失的问题，基座采用铸铁材质做表面喷塑处理，具备基础的防锈抗腐蚀能力，可适配多数常规工业车间的使用环境，螺杆部分采用碳钢材质做发黑处理，表面硬度满足频繁拧动的耐磨需求，长期使用也不会出现螺纹滑牙的问题。

　　从受力角度分析，斜楔式的基座结构在锁紧时会产生一个向内的抱紧分力，配合压块的垂直下压力，可同时限制夹持件沿导轨方向的自由度与垂直导轨方向的跳动自由度，锁紧后不会出现沿导轨方向的滑移，也不会出现垂直方向的翘起问题，相比侧面单点顶丝的固定方式，锁紧稳定性提升40%以上，且不会因为顶丝的点接触在导轨表面压出明显的凹痕，保护导轨的表面精度，延长导轨的整体使用寿命。针对不同厚度的导轨适配需求，这款结构的压块做了15度的斜角设计，可在一定范围内兼容不同高度的导轨侧边，无需针对不同规格导轨单独更换夹持件，减少备件的储备种类。
