双槽V型皮带轮传动组件结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:376103
  • 双槽V型皮带轮传动组件结构设计
  • 双槽V型皮带轮传动组件结构设计
  • 双槽V型皮带轮传动组件结构设计
  • 双槽V型皮带轮传动组件结构设计
  • 双槽V型皮带轮传动组件结构设计

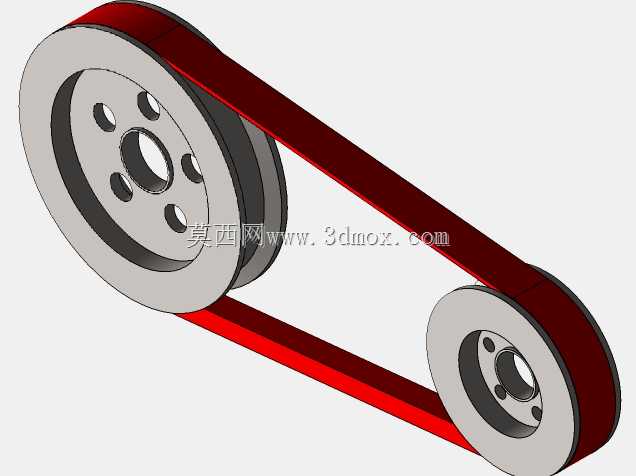

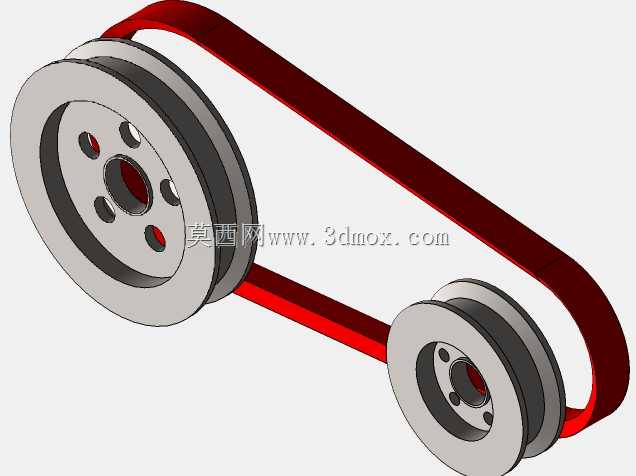

  在常规工业传动场景中,带传动结构是中小功率动力传递环节应用极广的结构形式,这套双轮V带传动组件,适配多数开式传动的布局需求,常见于小型输送线、轻工加工设备、农用辅助机具的动力输出端,用来完成电机端到执行端的动力中转,相比齿轮传动,它能在轴距偏大的安装场景下省去中间传动过桥结构,同时自带一定的过载缓冲能力,当负载瞬间超出额定阈值时,皮带会在轮槽内产生微量打滑,避免刚性传动下的齿轮崩齿、轴系扭损问题。

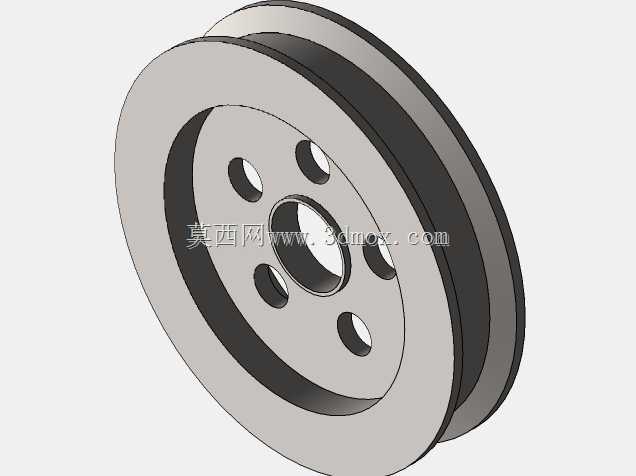

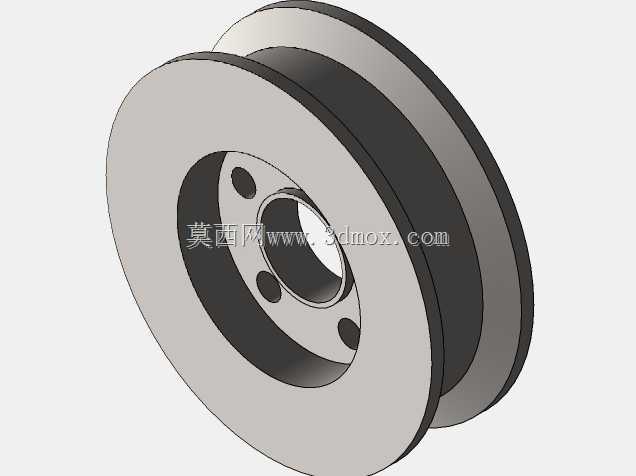

  从结构设计逻辑来看,两个带轮均采用辐板式减重结构,轮缘位置加工有匹配V带截面的梯形槽,槽面粗糙度控制在合理区间,既保证皮带与轮槽的接触摩擦力足够,又不会因为槽面过于粗糙加速皮带工作面的磨损。轮体中心的轴孔按照常用的传动轴径设计,轴孔周边均匀分布四个螺栓过孔,用来安装轴端挡圈或者传动连接法兰,保证带轮和传动轴的周向固定可靠,不会在高速运转时出现轮体窜动。大小轮的直径比按照常规传动比设置,适配多数1:2到1:3区间的减速传动需求,不需要额外调整轮系参数就能直接套用在常规的小功率减速场景里。

  安装边界上,这套传动组件的两轮中心距预留了合理的张紧调节余量,安装时不需要额外定制过长的机架,只需要在电机安装板位置预留20到30毫米的调节滑槽,就能完成皮带的张紧度调整,避免皮带过松打滑、过紧加剧轴承受力的问题。V带采用标准的包布V带结构,截面和轮槽完全贴合,运转时皮带嵌入轮槽的深度控制在槽深的三分之二左右,既保证接触面积足够,又不会让皮带底部接触轮槽底面失去摩擦传动的效果。

  实际使用过程中,这套结构不需要复杂的润滑维护,只需要定期检查皮带的张紧度和表面磨损情况,就能保证长期稳定运行,相比同步带传动,它对安装环境的粉尘、碎屑耐受度更高,在木工加工、粮食输送这类存在少量粉尘的场景里,不会因为碎屑卡入带齿出现跳齿、断带问题。设计时特意将轮体的辐板位置做了等厚处理,三维建模过程中可以直接通过旋转特征生成轮体基体,再通过拉伸切除完成轴孔和安装孔的加工,特征树逻辑清晰,后续如果需要调整传动比,只需要修改轮径参数就能快速衍生出不同传动比的变体结构,不需要重新搭建整个装配逻辑。装配时两个带轮的端面共面度需要控制在1毫米以内,避免皮带运转时出现偏磨、掉带问题,对应的机架安装面只需要保证两个轴承座的安装面平行度达标,就能满足安装精度要求,不需要过高的机加工精度就能实现稳定传动,非常适合中小型设备的快速设计选型,能有效缩短设备开发的传动结构设计周期。
