空调热风循环离心式鼓风机构件设计

　　在暖通空调、工业烘干、热风烘道这类需要稳定热风输送的场景里，热风循环鼓风机是整套热风系统的核心动力部件，区别于普通送风风机，这类设备需要在持续高温的风道环境下长期稳定运行，既要克服风道、换热器、过滤层带来的风阻，还要保证送出的气流均匀覆盖换热区域，避免出现局部温度不均的问题。这款鼓风机构件采用后向多翼式叶轮搭配一体式安装法兰的结构设计，叶轮的叶片采用不等距排布的曲面构型，能在运转时降低气流通过叶片间隙产生的紊流噪音，同时减少叶片表面的气流附面层分离，提升送风效率。叶轮中心的轮毂位置做了加厚的轴套安装位，可直接适配常规单相异步电机的输出轴，轴套上预留的紧定螺钉孔能保证叶轮与电机轴的同轴度，避免高速运转时出现动平衡超差引发的振动问题。

　　从安装边界来看，这款风机采用嵌入式法兰安装结构，圆形安装法兰上均匀分布了多个固定安装孔，可直接通过螺栓固定在设备的风道侧壁上，法兰与风筒衔接的位置做了翻边结构，安装时可搭配耐高温密封垫，避免风道内的热风从安装缝隙泄漏，降低热损耗。风筒部分采用冲孔网罩结构，网罩上的冲孔采用渐变孔径排布，靠近叶轮进风侧的孔径更小，可阻挡大尺寸杂物进入叶轮腔打坏叶片，远离进风侧的孔径逐步放大，尽可能降低进风阻力，保证进风流量满足设计要求。

　　设计过程中，首先要匹配对应应用场景的风量风压参数，根据热风循环系统的总风阻计算所需的风机全压，再结合循环风量要求确定叶轮的直径与叶片角度，这款叶轮的叶片角度经过多次流体仿真迭代，在额定转速下既能保证足够的送风压头，又不会让电机负载超出额定功率区间。叶轮的每一片叶片都做了折弯翻边处理，提升叶片自身的结构强度，避免长期在高温环境下运转出现叶片形变，导致动平衡失效。叶轮与后盖板的连接采用整体冲压铆接的工艺结构，相比焊接结构，铆接结构的应力分布更均匀，在高温冷热交替的工况下不容易出现焊缝开裂的问题。

　　在实际设备集成时，需要注意风机的安装方向要保证叶轮的进风侧正对热风回流风道，出风侧朝向加热组件方向，让回流的低温空气经过风机增压后，吹过加热元件变成热风送入工作腔室，形成完整的热风循环回路。安装时要保证电机轴与叶轮安装面的垂直度，偏差过大会导致叶轮运转时蹭到风筒内壁，产生异常噪音甚至损坏部件。另外在高温工况下使用时，要匹配对应的耐高温轴承与电机绝缘等级，避免长期高温环境下轴承润滑脂失效，缩短设备使用寿命。

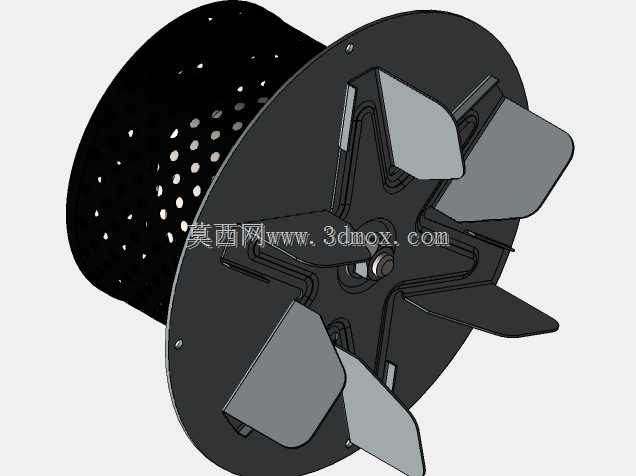

　　这款简化结构的风机模型，还原了产品的核心装配关系与外形尺寸特征，叶轮的曲面造型、法兰的安装孔位、网罩的冲孔排布都按照实际产品的比例还原，可用于设备整体布局时的干涉检查、风道流场仿真的几何模型搭建，也能作为暖通设备选型时的结构参考，帮助设计人员快速完成整机的结构布局设计，减少重复建模的工作量。在做设备结构设计时，可直接根据模型的安装边界预留对应的安装空位，核算风机与周边加热组件、过滤部件的安全距离，避免后期装配时出现部件干涉的问题。
