带键槽内孔斜齿传动齿轮结构

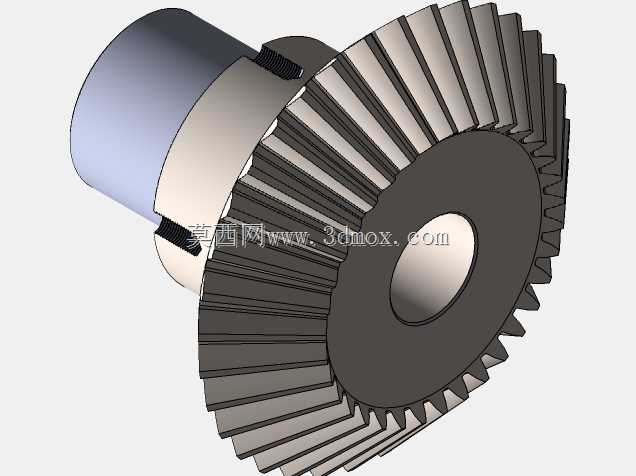

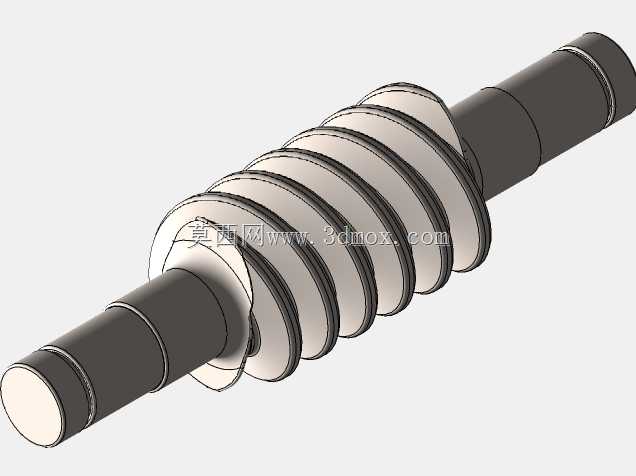

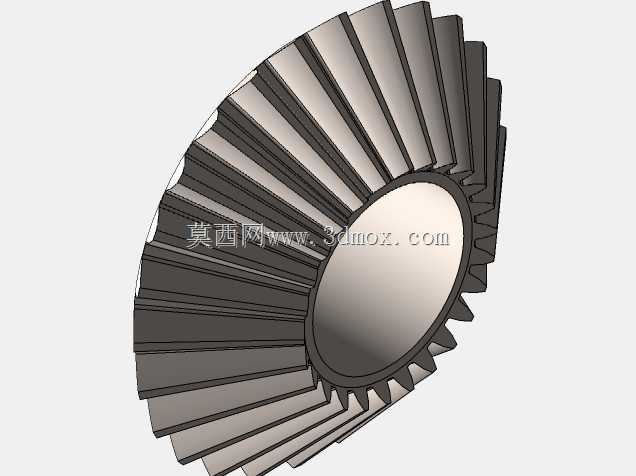

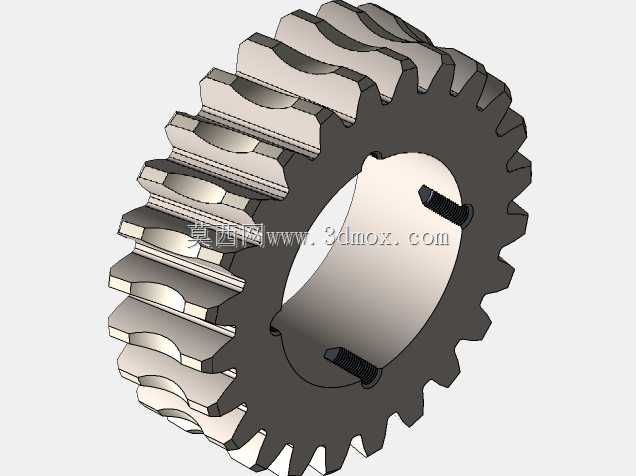

　　这类斜齿圆柱齿轮在常规平行轴动力传输场景中应用极广，相比直齿圆柱齿轮，其啮合过程是逐步进入、逐步退出的，重合度更高，传动过程中冲击、振动和噪声都明显更小，适合中高速、中等载荷的传动工况，常见于轻工输送设备、小型机床进给箱、农用机械传动箱、通用减速单元的平行轴传动环节。从结构上看，该齿轮采用内孔带两个对称键槽的安装形式，区别于常规单键连接，双键对称布置可以传递更大的扭矩，同时能平衡键连接带来的轴孔配合应力集中，适合正反转频繁切换的传动场景，避免单键受力过大出现滚键、键槽压溃的失效问题。齿部采用斜齿设计，齿向存在固定螺旋角，建模过程中需要严格控制螺旋角参数与齿宽的匹配关系，保证轴向重合度在合理区间，

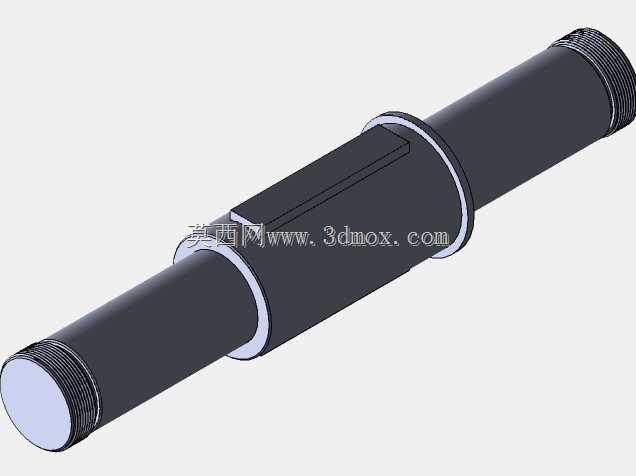

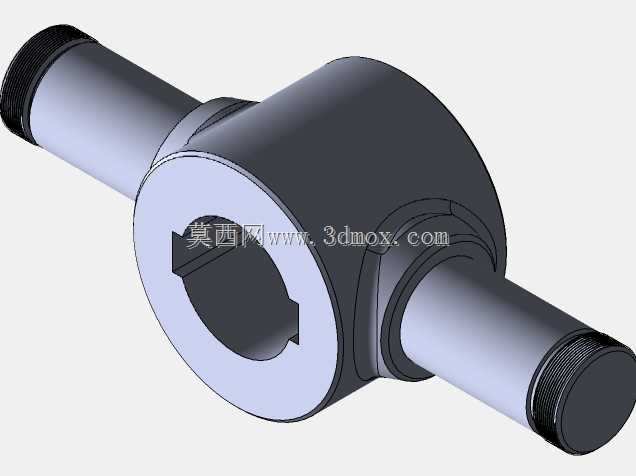

　　既不能因为螺旋角过大导致额外轴向力过高，增加两端支撑轴承的轴向载荷负担，也不能因为螺旋角过小失去斜齿轮传动的平稳性优势。内孔与轴的配合公差通常选取过渡配合区间，保证装配后同轴度符合传动要求，两个键槽的对称度需要严格控制，否则装配后会出现两个键受力不均的问题，实际加工中需要在内孔精镗工序后一次装夹完成键槽铣削，避免二次装夹带来的位置度误差。齿顶圆、齿根圆的尺寸边界需要匹配安装腔的内部空间，保证齿轮运转过程中不会和箱体内壁、相邻传动件发生运动干涉，齿宽尺寸需要结合啮合齿轮的齿宽做错位设计，通常小齿轮齿宽比大齿轮宽5到10毫米，抵消轴系运转带来的轴向窜动影响，保证全齿宽都能参与啮合承载。从设计逻辑上，

　　这类齿轮的参数选取首先要匹配传动系统的速比要求，通过齿数、模数的搭配满足传动比误差允许范围，其次根据传递的额定扭矩核算齿面接触强度和齿根弯曲强度，确定合适的模数和齿宽系数，再结合安装轴的直径确定内孔尺寸，根据载荷特性确定键槽的数量和尺寸，最后完成齿向修形、齿端倒角的细节设计，齿端倒角可以避免装配时轮齿磕碰，也能减少啮合起始阶段的边缘接触应力。实际应用中，这类齿轮通常采用中碳钢调质后齿面高频淬火的工艺，齿面硬度可以达到HRC45到55，兼顾芯部韧性和齿面耐磨性，适合长期连续运转的工况，安装时需要保证两根平行轴的平行度公差在允许范围内，否则会出现轮齿偏载，局部接触应力过高导致早期点蚀、断齿失效。齿轮的润滑根据运转速度选择，

　　中低速工况采用脂润滑或者油浴润滑，高速工况则需要搭配喷油润滑结构，保证啮合面形成稳定油膜，降低齿面磨损和运转温升。建模过程中，齿廓采用渐开线标准齿形，通过螺旋扫掠生成斜齿实体，再对内孔、键槽、齿端倒角等结构做细节处理，所有倒角、圆角都要符合机械加工工艺要求，避免出现无法加工的尖锐棱角，键槽的端部退刀结构也要符合铣削加工的工艺规范，保证设计模型可以直接对接生产加工环节，不需要额外做工艺性修正。
