标准直齿圆柱齿轮传动零件结构设计

　　在常规机械传动系统的布局中，直齿圆柱齿轮是应用覆盖范围极广的基础传动零件，这类零件主要用于平行轴之间的旋转运动与扭矩传递，在各类减速机构、机床主轴传动、输送设备动力端、农机传动箱中都能见到其身影。不同于斜齿轮的轴向啮合分力特性，直齿轮在啮合过程中轮齿沿全齿宽同时进入与退出啮合，不存在额外轴向载荷，对支撑轴承的轴向承载要求更低，更适合中低速、重载且安装空间轴向受限的传动场景。

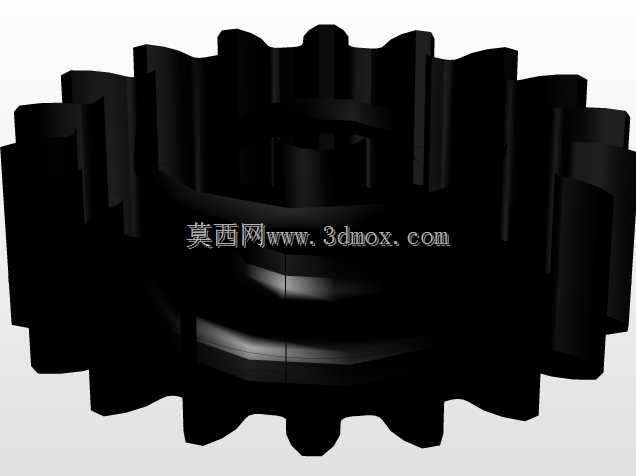

　　从结构设计逻辑来看，这款直齿轮采用实心辐板式带中心轮毂的结构，中心设置的通孔用于与传动轴进行配合安装，孔壁可根据实际装配需求设计键槽，通过平键连接实现与轴的周向固定，传递额定扭矩。轮齿部分采用标准渐开线齿形设计，齿廓曲线严格遵循渐开线成型原理，保证啮合过程中瞬时传动比恒定，减少传动过程中的冲击、振动与噪声，提升整套传动系统的运行平稳性。齿顶圆、齿根圆的尺寸公差与形位公差需要匹配对应啮合齿轮的参数，保证合理的齿侧间隙，既避免因间隙过小出现卡齿、齿面磨损加剧的问题，也防止间隙过大导致传动回程误差超标，影响传动精度。

　　在实际设备装配过程中，这类直齿轮的安装边界需要重点校核：首先是中心距尺寸，配对齿轮的安装中心距需要与两齿轮分度圆半径之和匹配，公差控制在标准允许范围内，否则会出现齿面接触应力异常，要么啮合过紧导致运转卡滞、齿面过早点蚀失效，要么啮合过松导致冲击载荷增大、断齿风险提升。其次是轴向定位尺寸，齿轮装入传动轴后，需要通过轴肩、套筒或者轴用挡圈完成轴向固定，保证齿轮在运转过程中不会出现轴向窜动，避免轮齿啮合宽度不足导致局部载荷集中，出现断齿、齿面偏磨等失效问题。

　　从功能特性层面来说，直齿轮的传动效率在各类齿轮传动形式中处于较高水平，正常润滑条件下传动效率可达98%以上，动力传输过程中的能量损耗更小，适合长周期连续运转的工业设备使用。同时直齿轮的加工工艺性更好，无论是滚齿、插齿还是铣齿加工，都能通过常规齿轮加工设备完成高精度齿形加工，制造成本相较于斜齿轮、锥齿轮等其他齿轮形式更低，后期维护更换也更加便捷，备件通用性强。

　　在设计选型过程中，需要根据传动系统的额定传递扭矩、输入转速、传动比要求来确定齿轮的模数、齿数、齿宽等核心参数：模数直接决定轮齿的弯曲强度，重载场景下需要选择更大模数的齿轮，避免轮齿在冲击载荷下发生弯曲断裂；齿数选择需要兼顾传动比与根切风险，当齿数少于17齿时需要采用变位设计来避免根切，保证轮齿的抗弯强度；齿宽则需要根据载荷大小确定，在安装空间允许的前提下适当增大齿宽可以降低单位齿宽的载荷，提升齿轮承载能力，但齿宽过大也会导致齿向载荷分布不均的问题加剧，反而影响齿轮使用寿命。

　　在实际工况使用中，这类直齿轮需要配合合适的润滑方式，开式传动场景可采用润滑脂定期润滑，闭式传动箱内则采用齿轮油浸油或者飞溅润滑，在齿面形成稳定油膜，减少金属直接接触带来的磨损，同时带走啮合过程中产生的热量，避免齿面温度过高导致齿面胶合失效。日常运维过程中需要定期检查齿面磨损情况、轮齿是否出现裂纹、啮合间隙是否在正常范围内，及时更换磨损超标的齿轮，避免失效齿轮卡滞导致整套传动系统出现更严重的设备故障。
