工业立式焊接水处理沉降槽结构设计

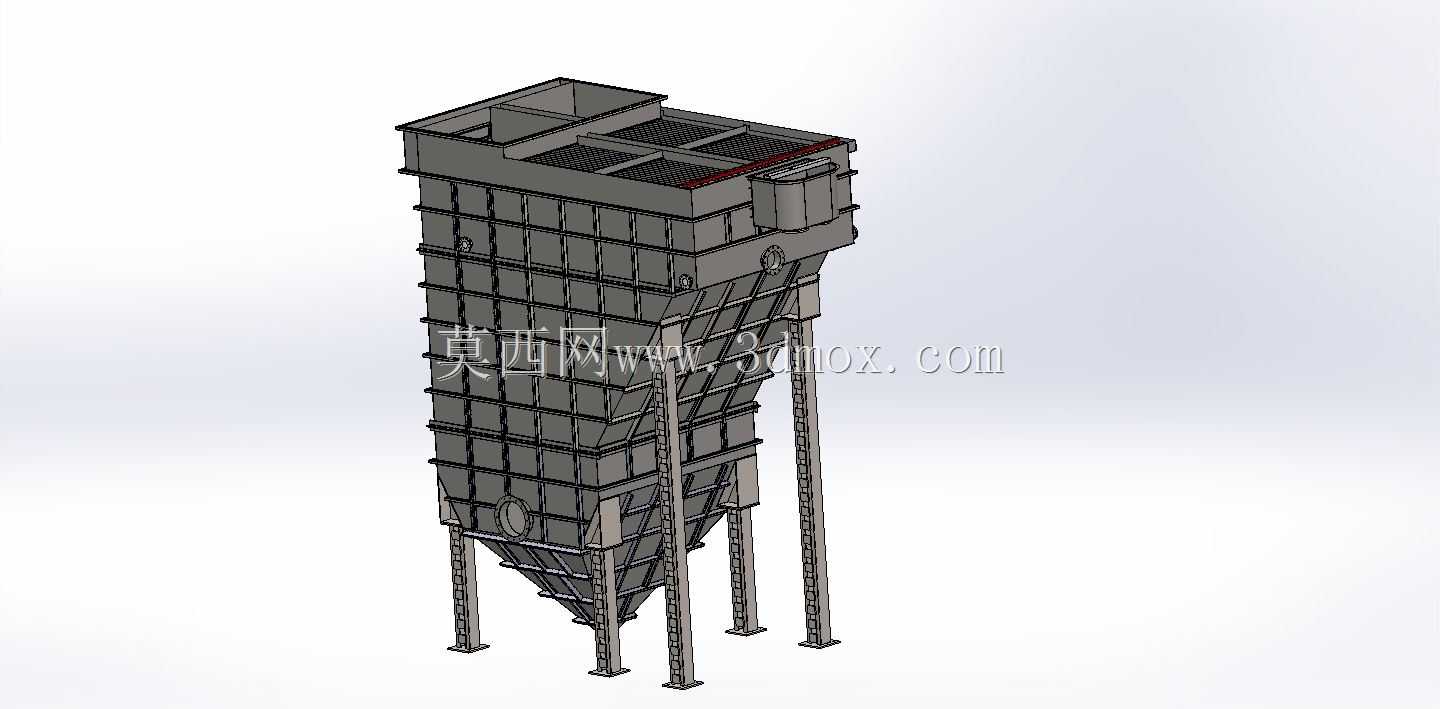

　　该立式槽体设备主要应用于工业水处理环节的固液分离工序，在冶金、化工、市政污水处理等场景中，可对水体中裹挟的悬浮颗粒物、絮凝反应后形成的大比重絮团进行重力沉降分离，实现水体的初步净化，为后续过滤、膜处理等精处理工序降低负荷。设备整体采用立式方锥底结构，上部为矩形直段槽体，下部为四棱锥形集泥斗，依靠四根沿锥斗外壁均匀布置的型钢支腿实现落地安装，支腿底部设置带安装孔的脚板，可通过膨胀螺栓或预埋螺栓与土建基础固定，安装时需保证支腿顶面的水平度偏差控制在千分之二以内，避免槽体倾斜导致沉降区流场分布不均，影响固液分离效率。直段槽体顶部设置带格栅的进液口与检修口，格栅可拦截进液中携带的大体积杂物，防止后续管路或排泥口堵塞，

　　检修口尺寸满足人员进入槽内进行清淤、检修作业的通行需求；槽体直段侧壁不同高度设置有观测口与取样口，可实时观测槽内沉降层高度，取样检测不同液位层的水体浊度，判断沉降效果并调整进液流量。下部锥斗段的倾斜角度根据待处理物料的安息角设计，保证沉降至锥面的污泥可依靠自重沿锥壁滑落至底部排泥口，避免污泥在锥壁堆积板结，锥斗外壁设置有环形加强筋与直向加强筋，抵消槽内水体静压带来的壁板变形，同时支腿与锥斗外壁之间设置斜向支撑，提升整体结构的抗侧倾能力，应对进液时的水流冲击与室外安装的风载影响。设计过程中优先采用模块化焊接拼接思路，直段槽体的壁板、加强筋均采用标准钢板下料，通过工装定位后采用连续角焊缝拼接，焊缝高度根据壁板厚度匹配，保证槽体的密封性，

　　避免渗液问题；锥斗段采用分块压型后拼接的方式，减少现场焊接工作量，同时保证锥面的平整度，避免出现局部凹陷导致污泥挂壁。设备的安装边界需预留足够的操作空间，顶部检修口上方需预留不小于1.2米的净空，满足检修人员上下与吊装配件的需求，槽体四周需预留不小于0.8米的巡检通道，方便日常观测、阀门操作与设备维护；底部排泥口下方需预留排泥管路与污泥输送设备的安装空间，保证排泥顺畅。从流场设计角度，进液口设置有布水挡板，使进入槽内的水流沿水平方向缓慢扩散，避免短流现象，保证水体在直段沉降区有足够的停留时间，让悬浮颗粒充分沉降至锥斗；上部溢流槽采用锯齿形溢流堰，保证出水均匀收集，避免局部流速过快带走已沉降的絮体。

　　整体钢结构件在焊接完成后需进行抛丸除锈处理，表面涂刷防腐涂层，根据应用场景的腐蚀等级选择对应的涂层厚度，若应用于有腐蚀性的工业废水处理场景，内壁还需衬防腐层，延长设备使用寿命。支腿的高度设计需满足底部排泥阀的安装与操作需求，同时保证排泥管路有足够的倾斜角度，避免污泥在管路内淤积。
