小型串联式蒸汽压路机构型设计

项目分类:机械设备 发布时间:2021-11-08 ID:376129
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计
  • 小型串联式蒸汽压路机构型设计

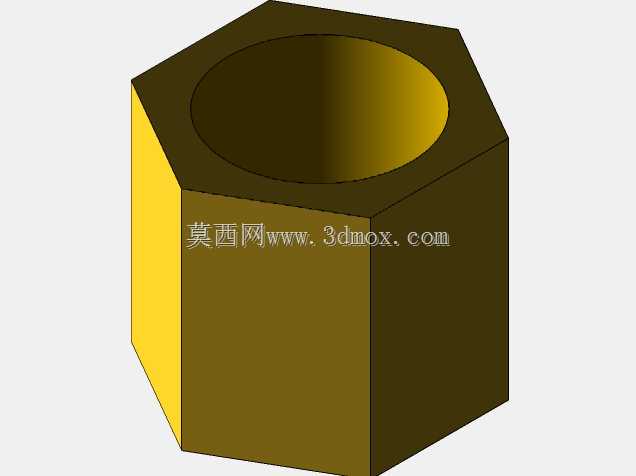

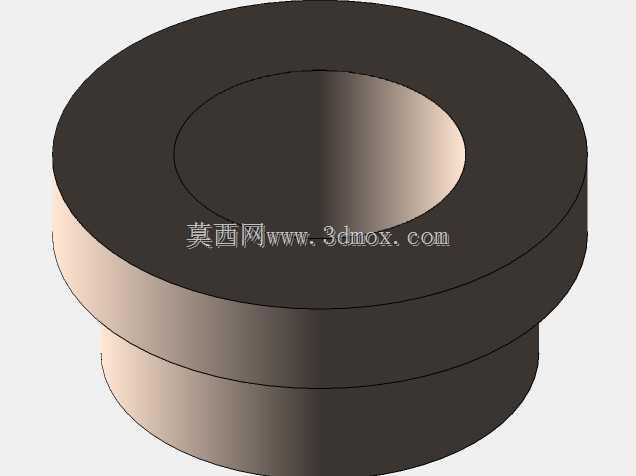

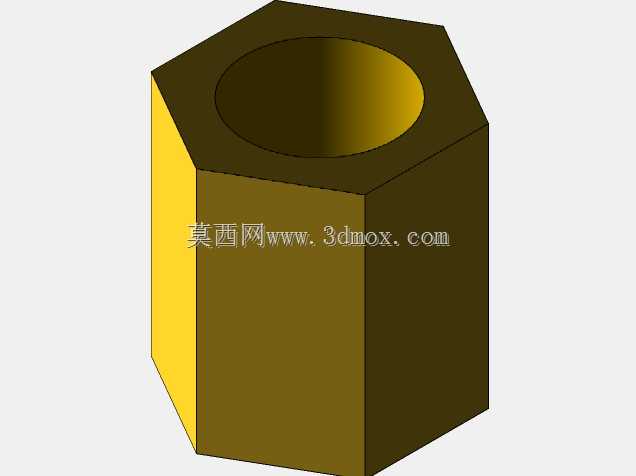

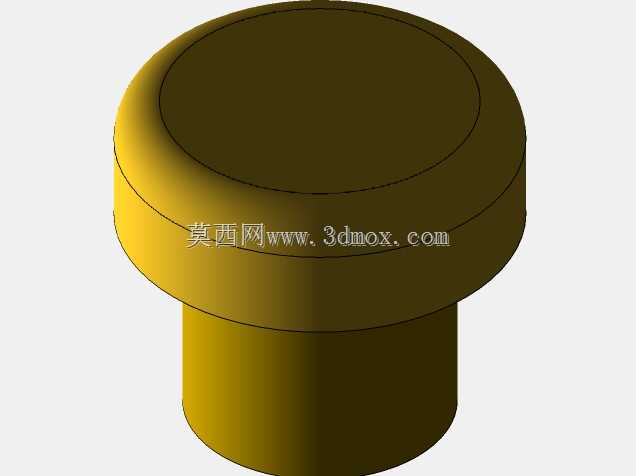

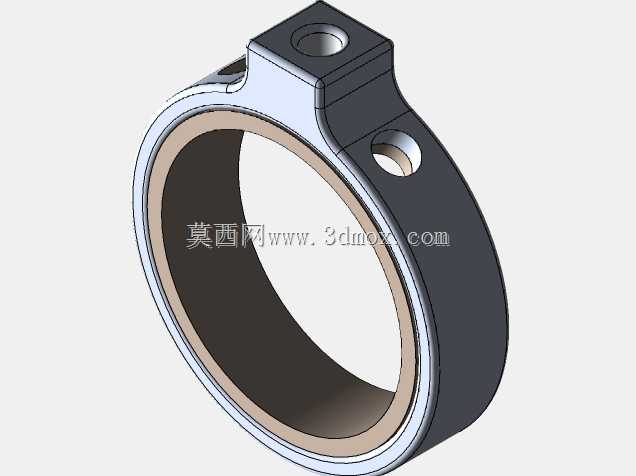

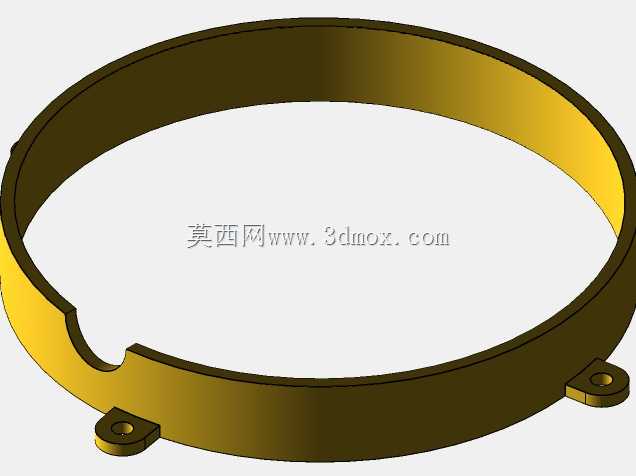

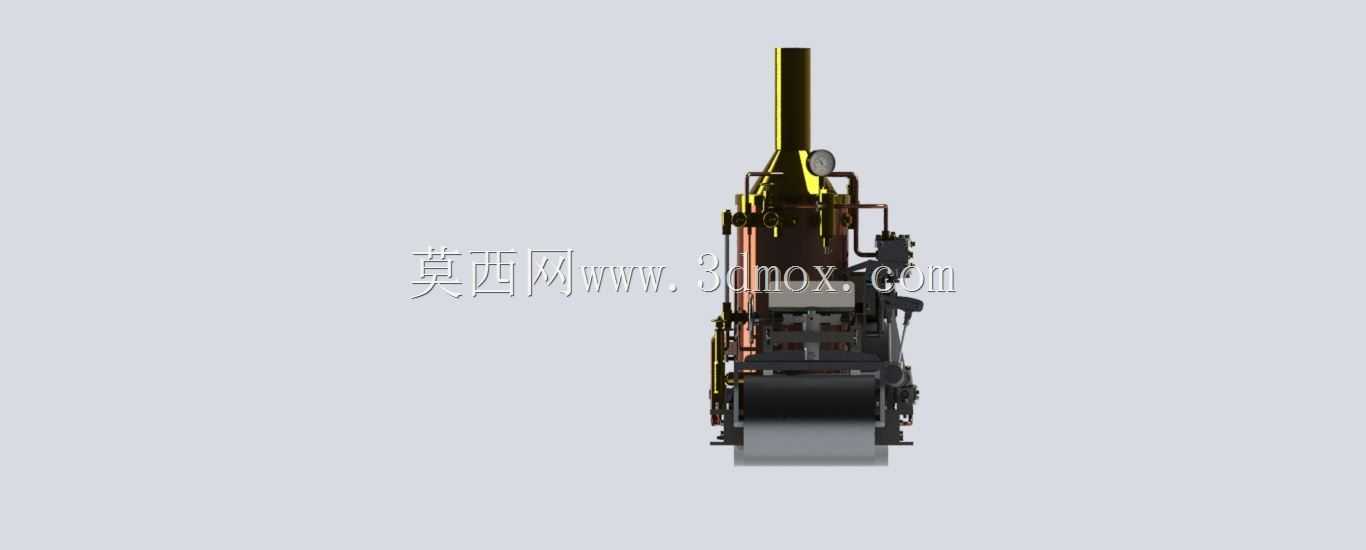

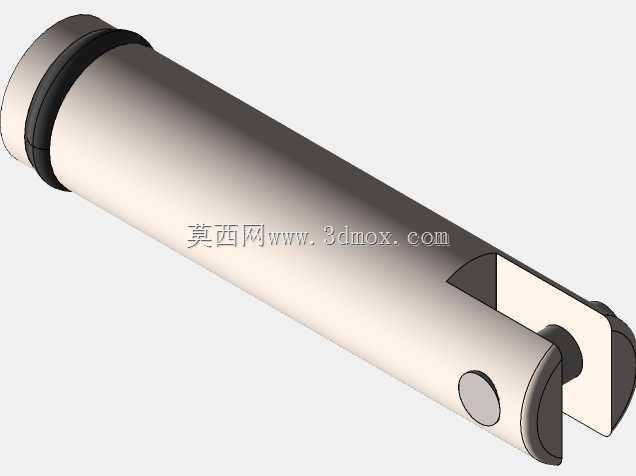

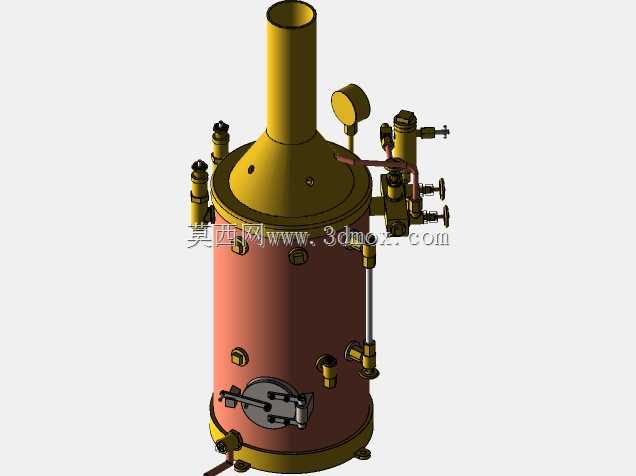

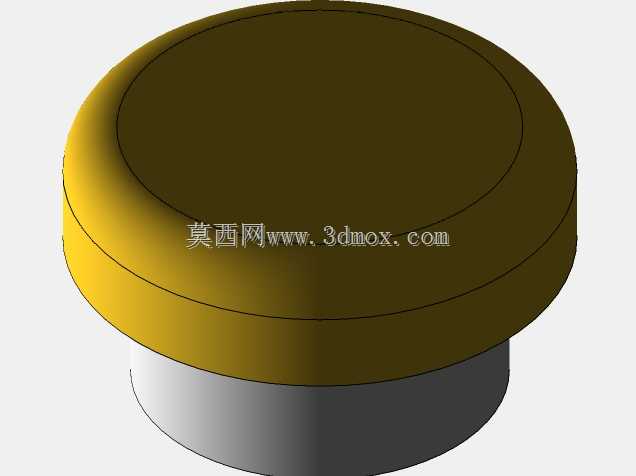

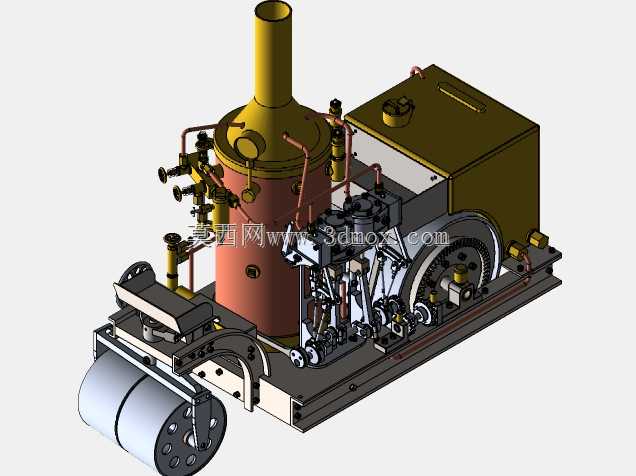

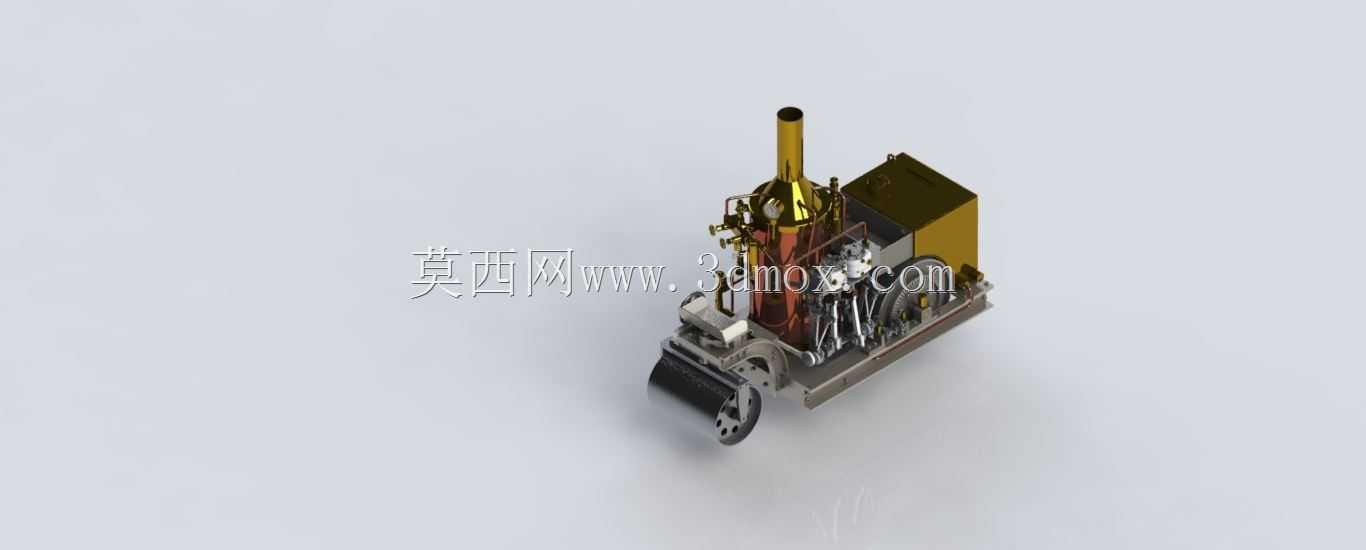

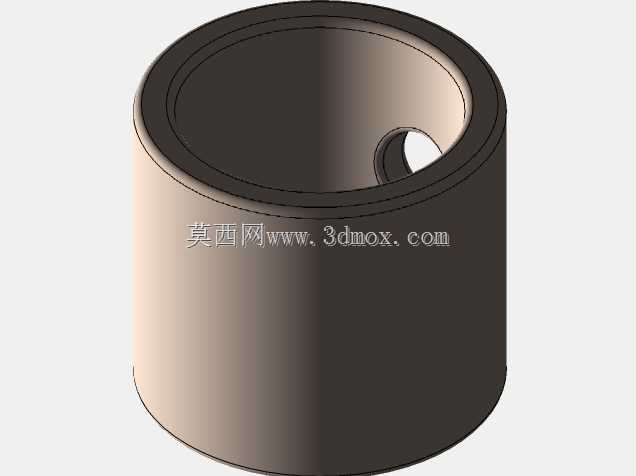

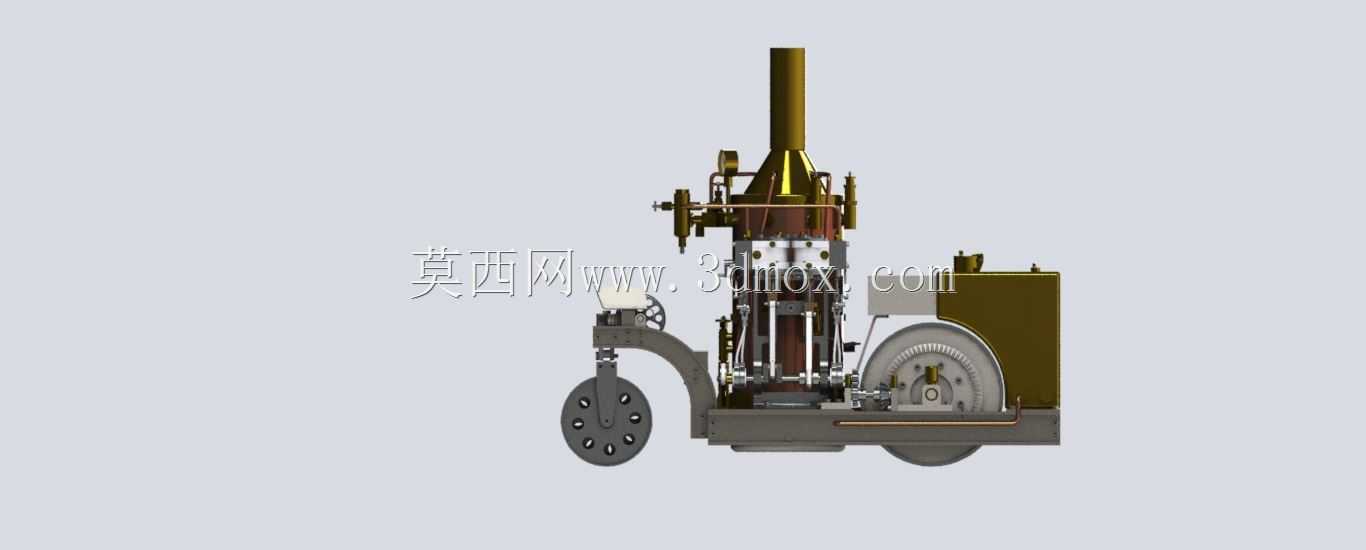

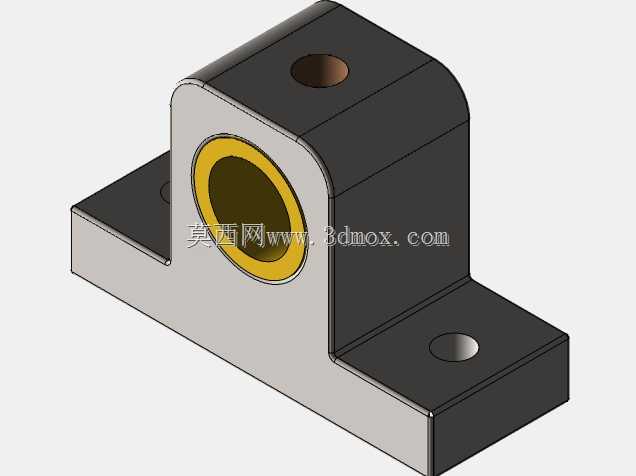

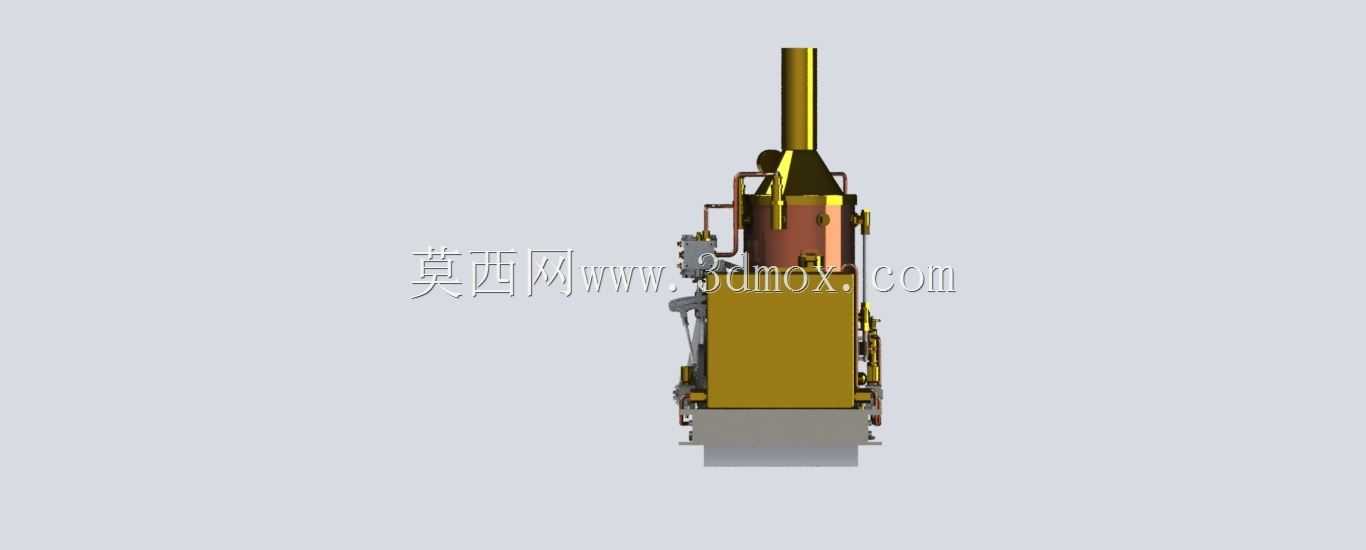

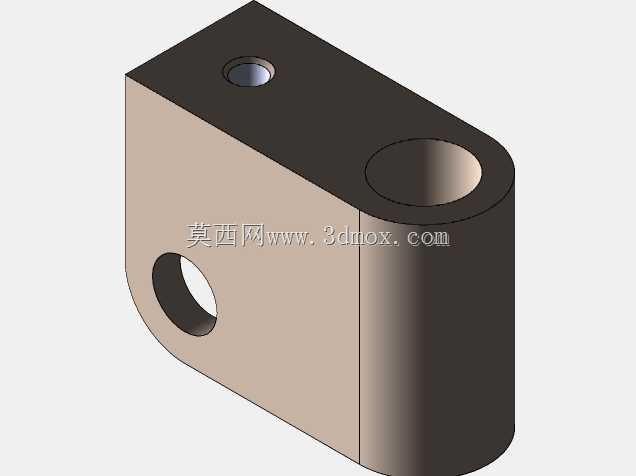

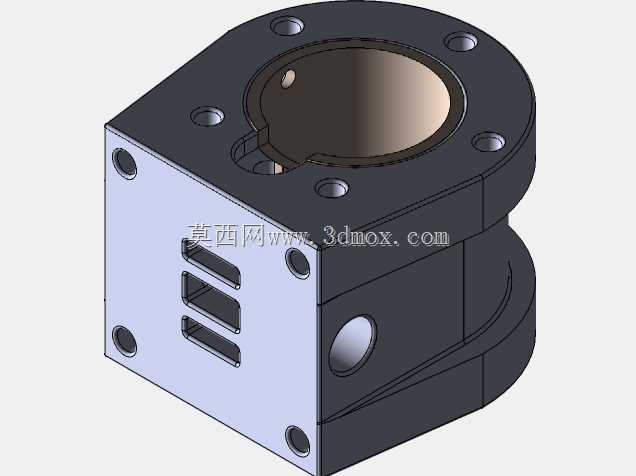

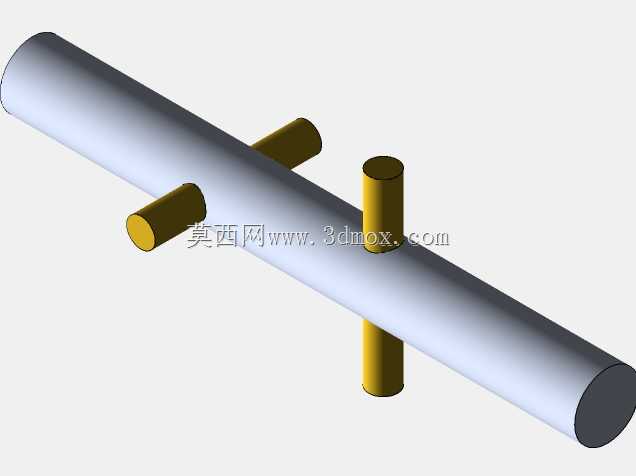

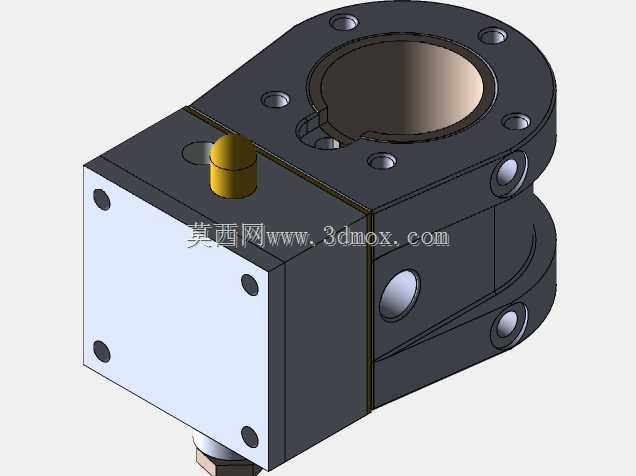

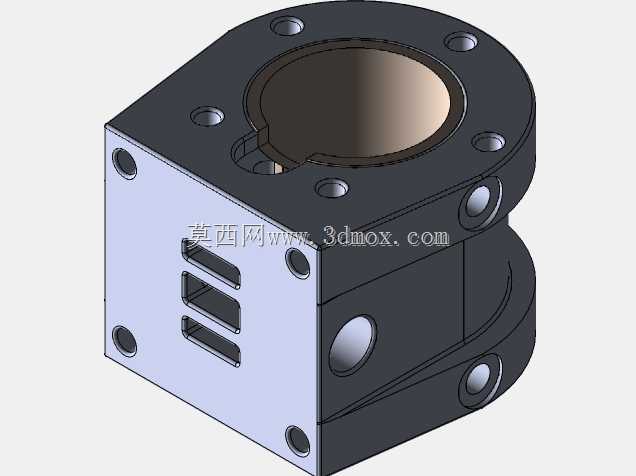

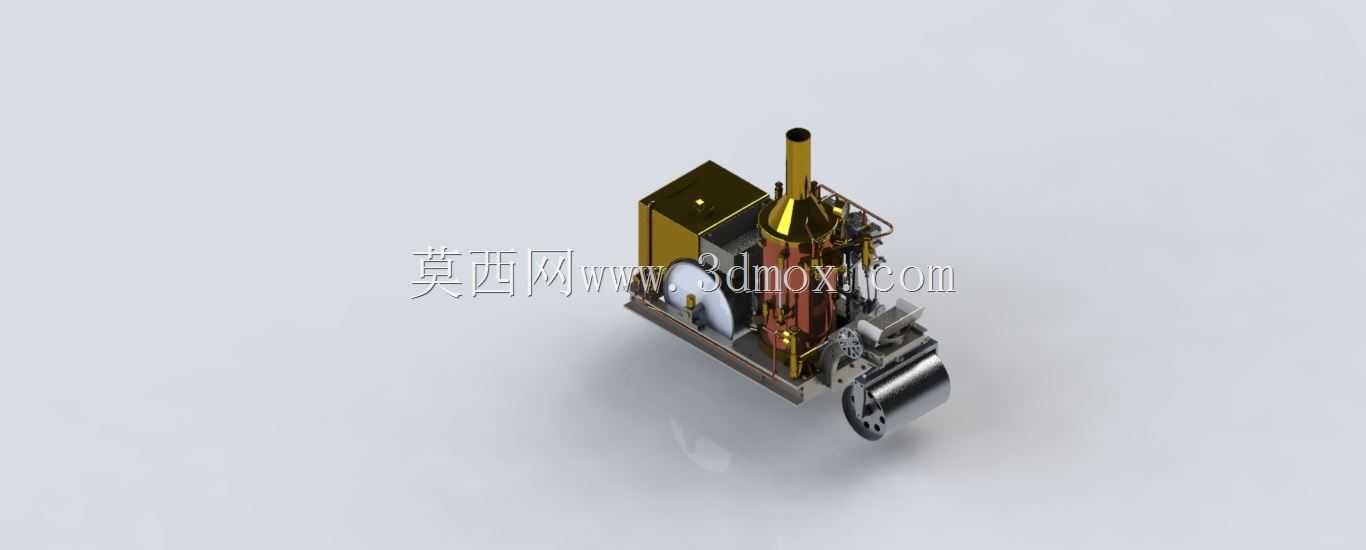

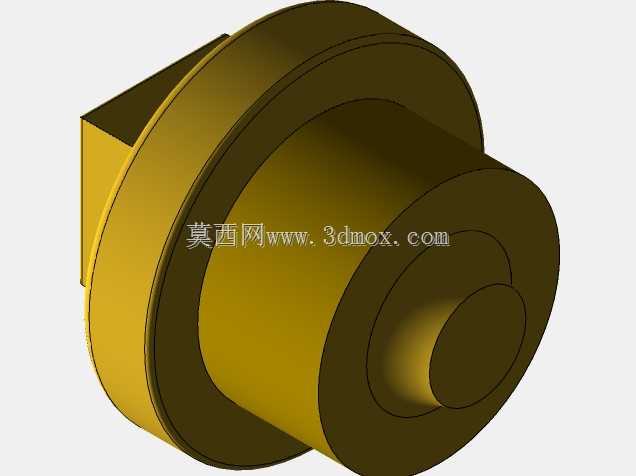

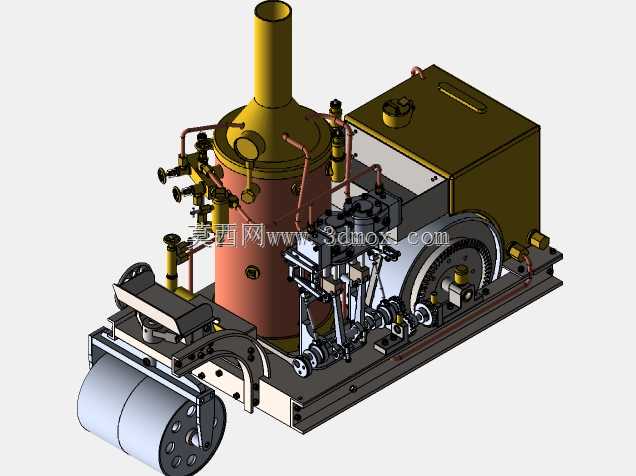

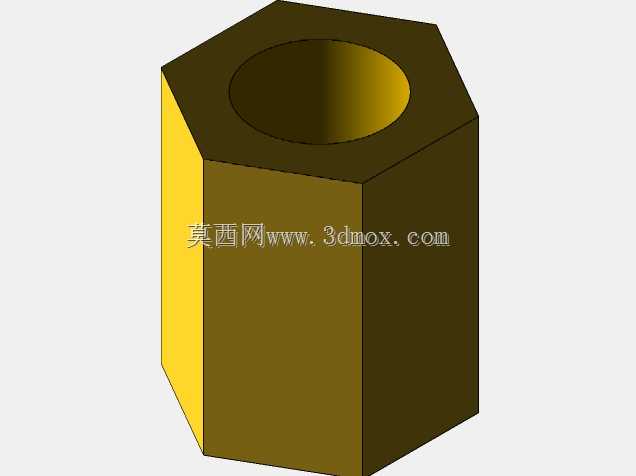

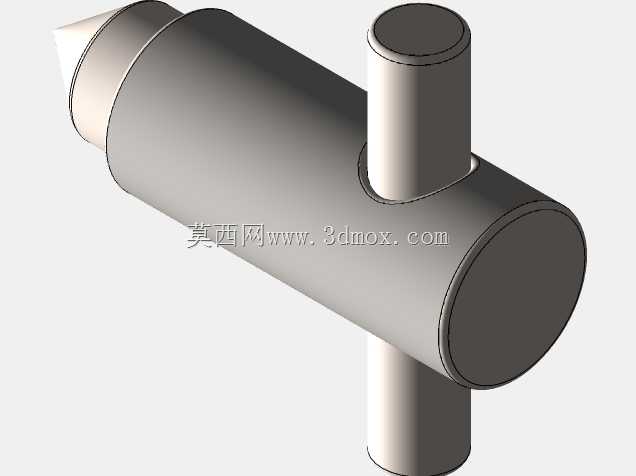

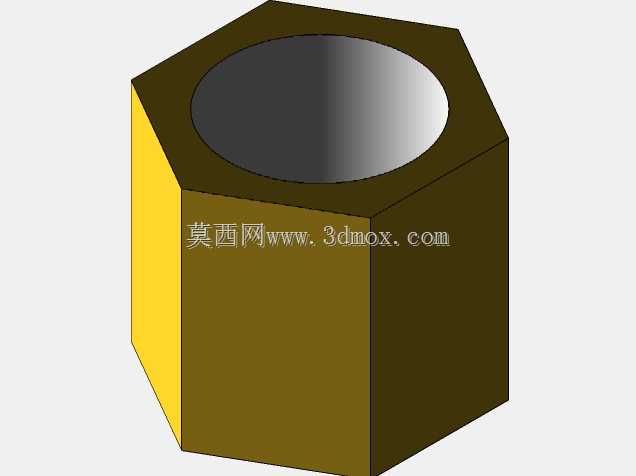

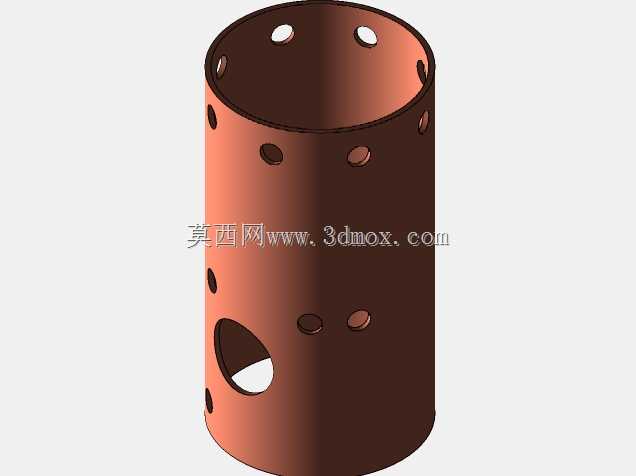

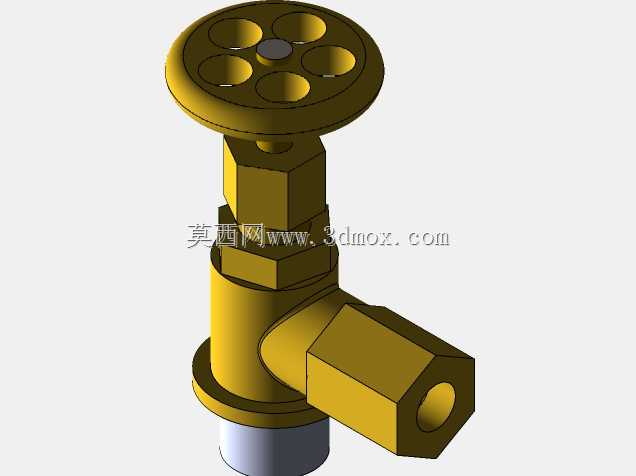

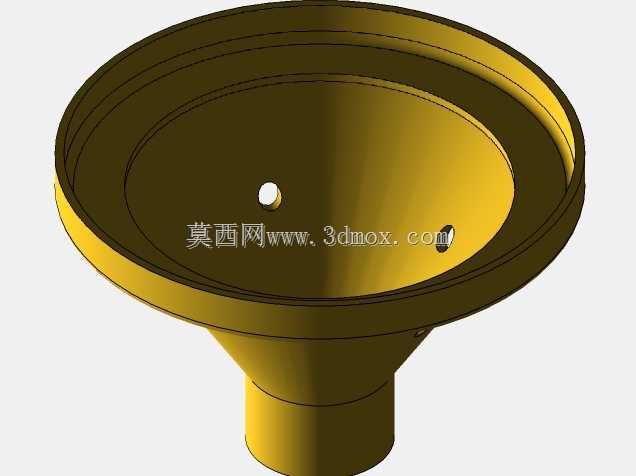

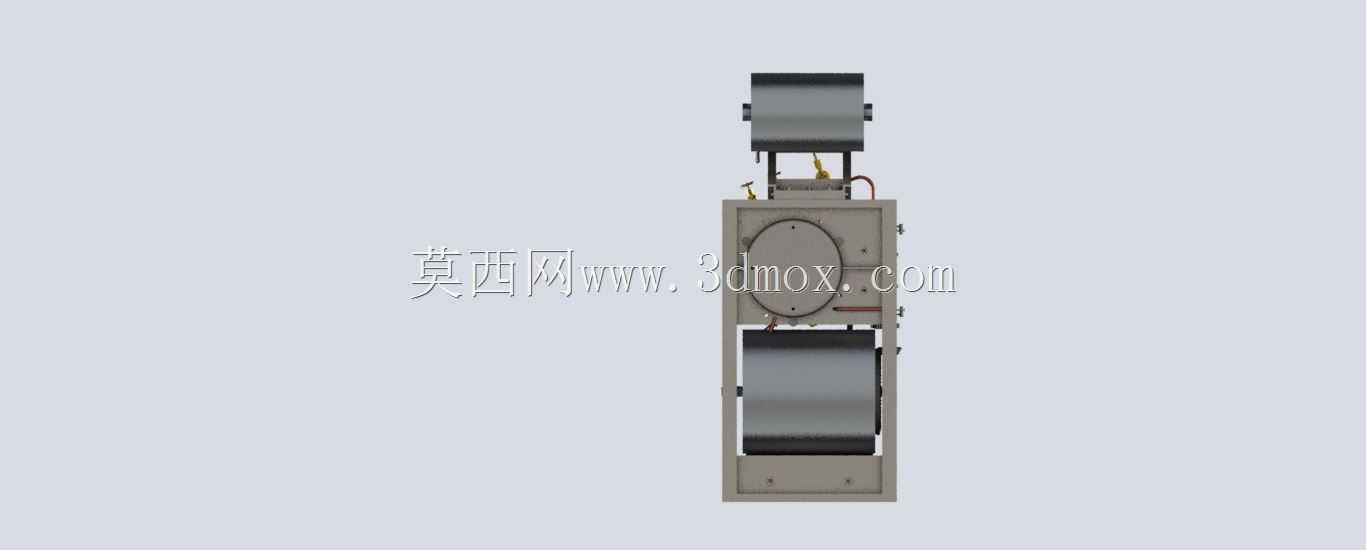

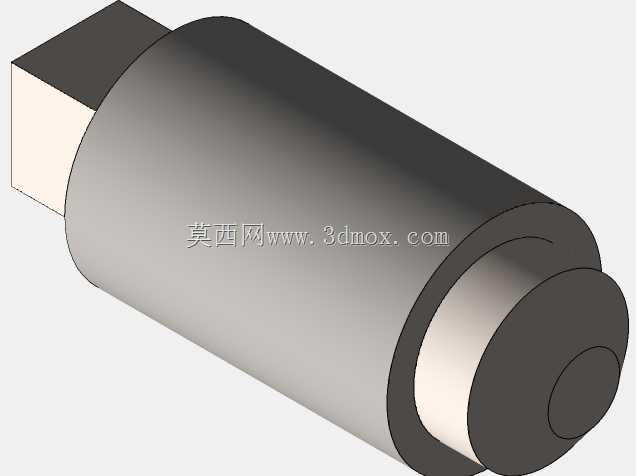

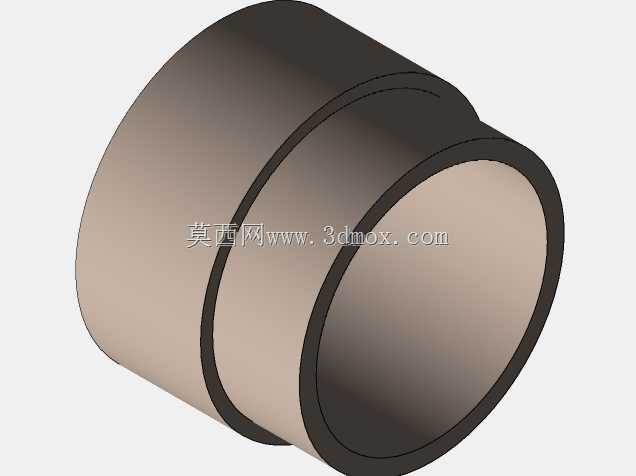

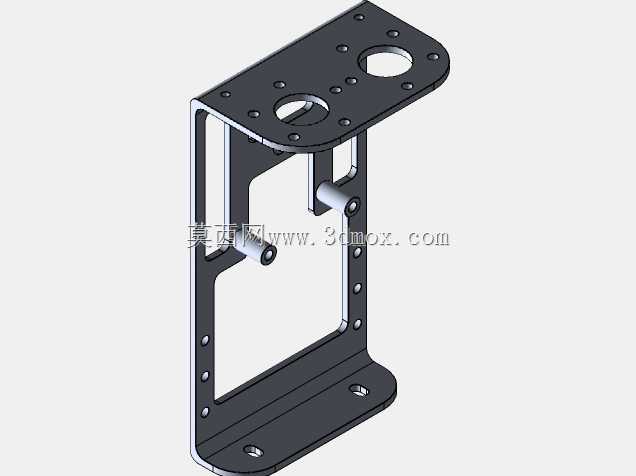

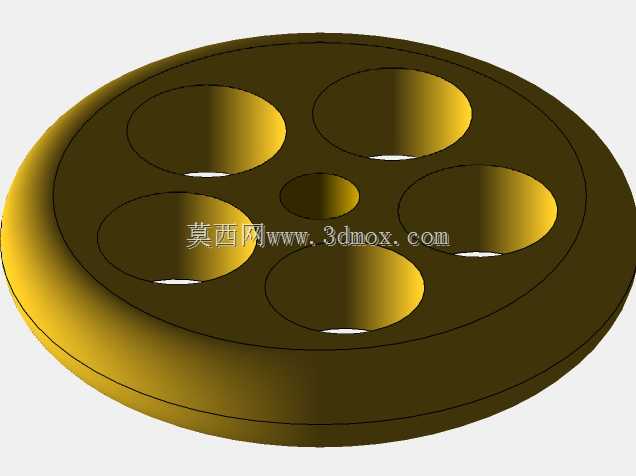

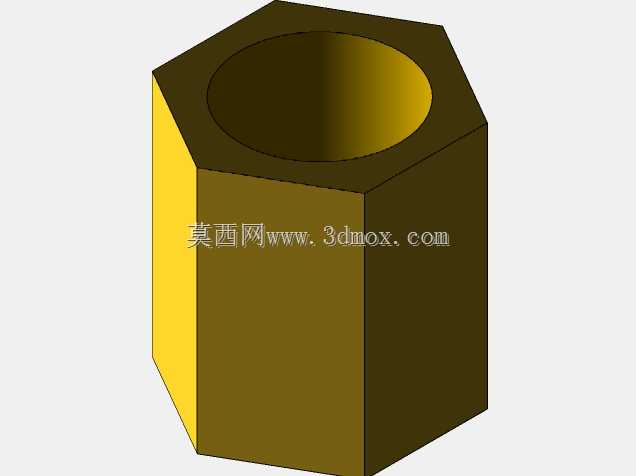

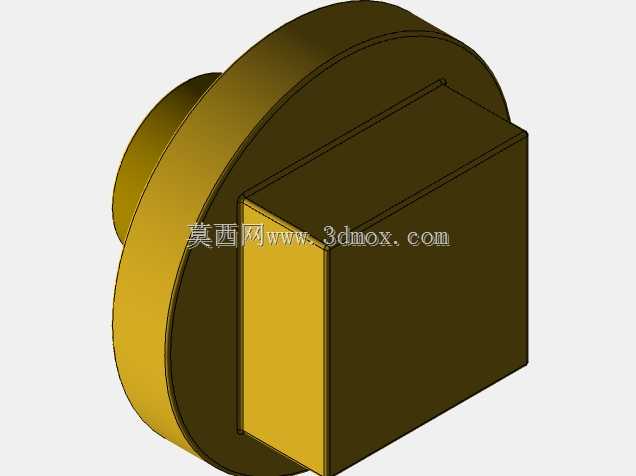

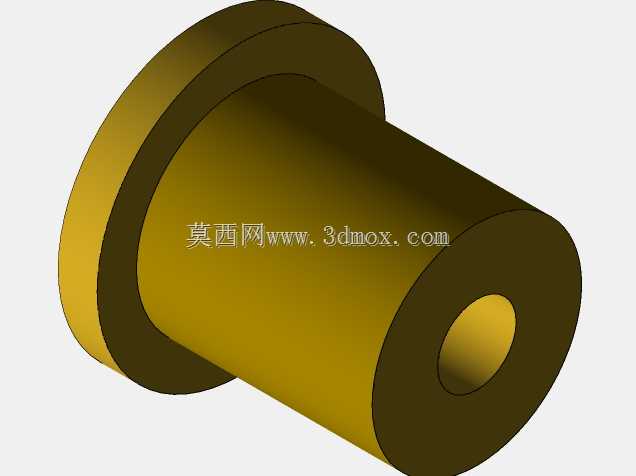

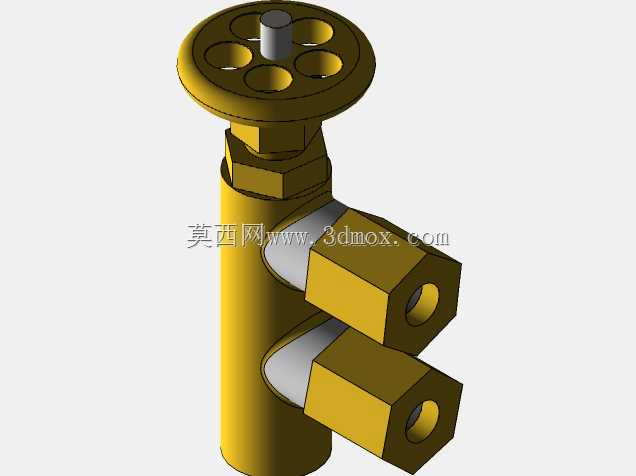

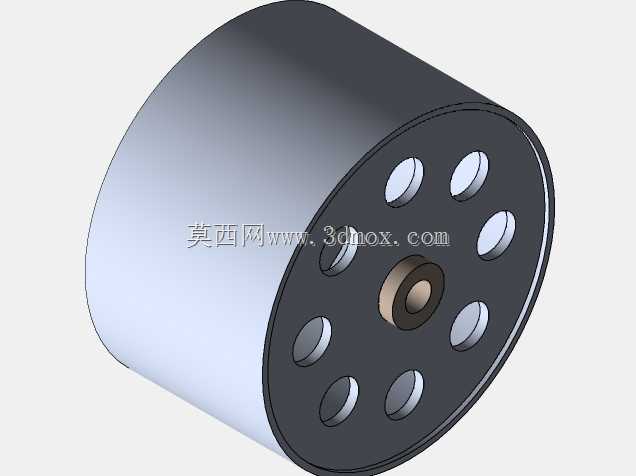

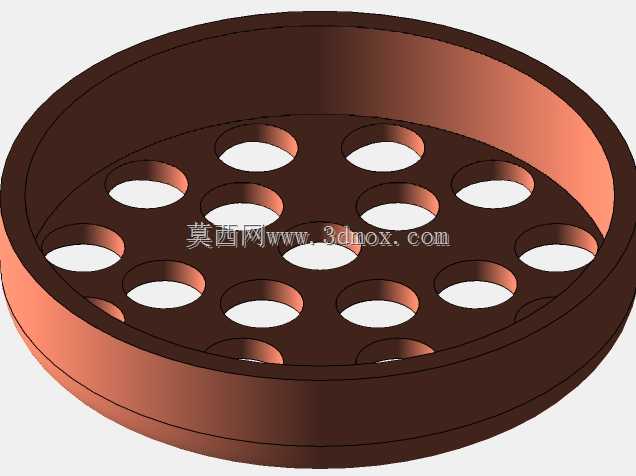

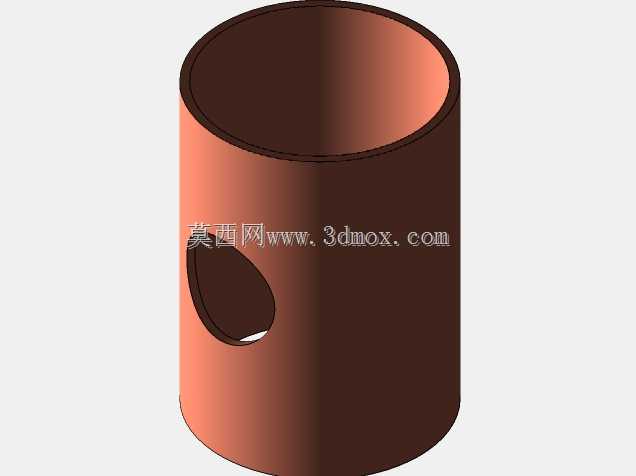

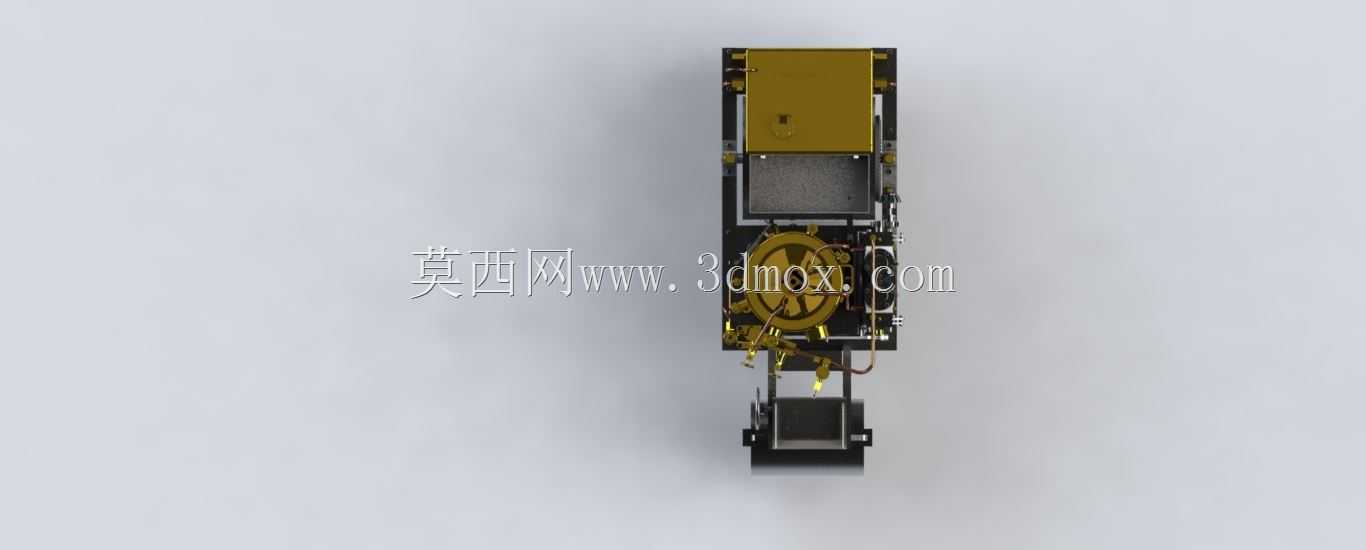

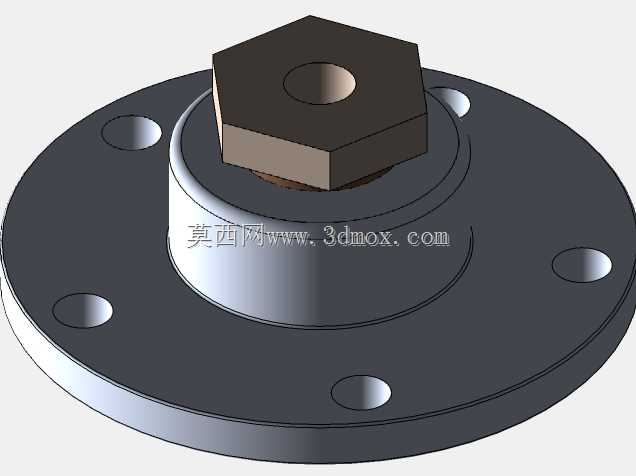

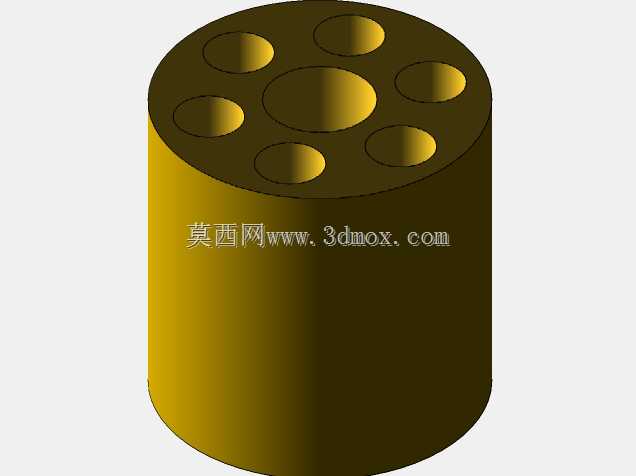

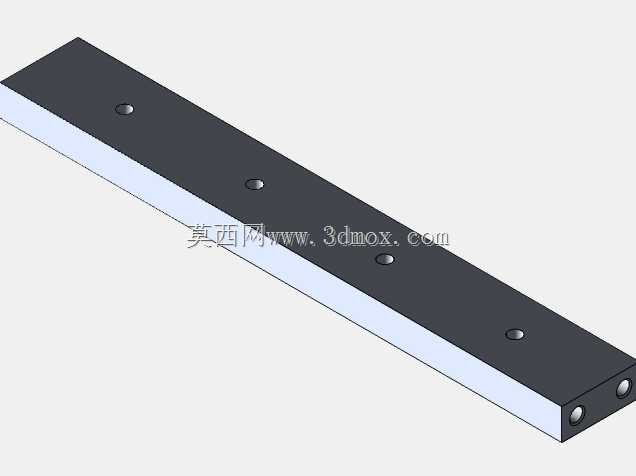

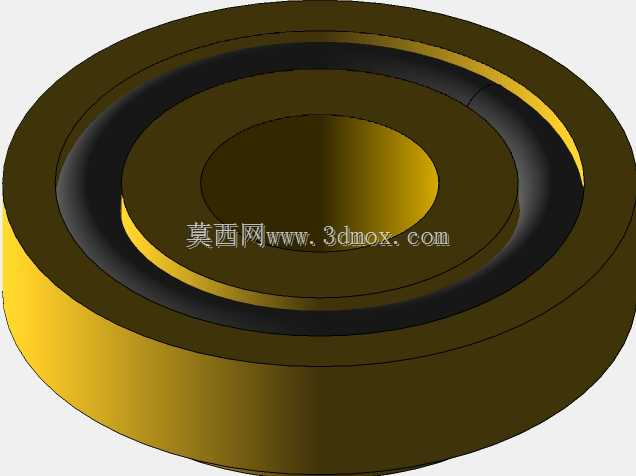

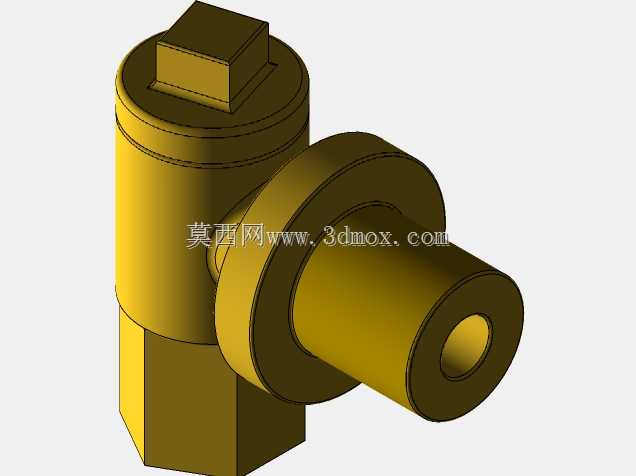

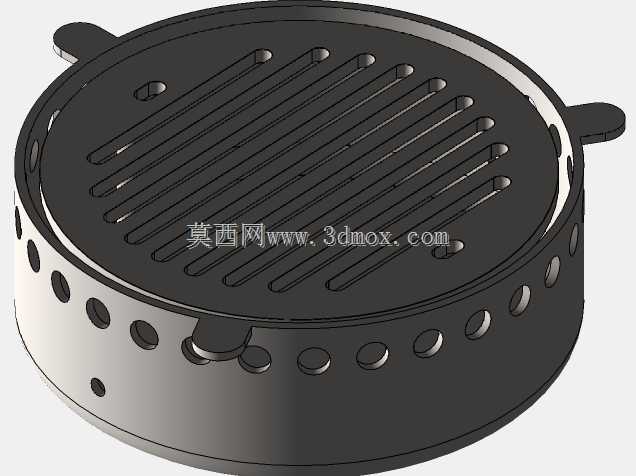

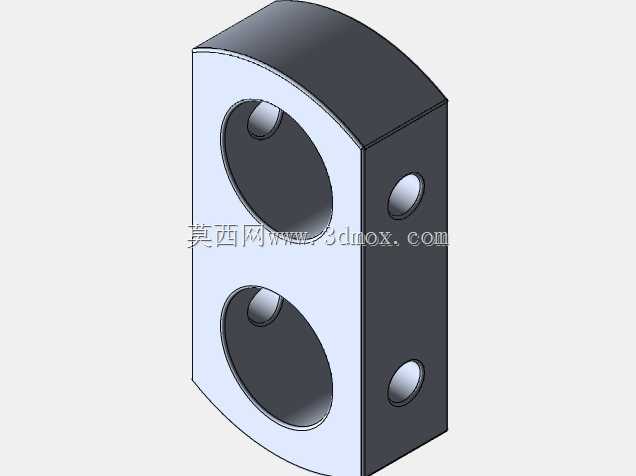

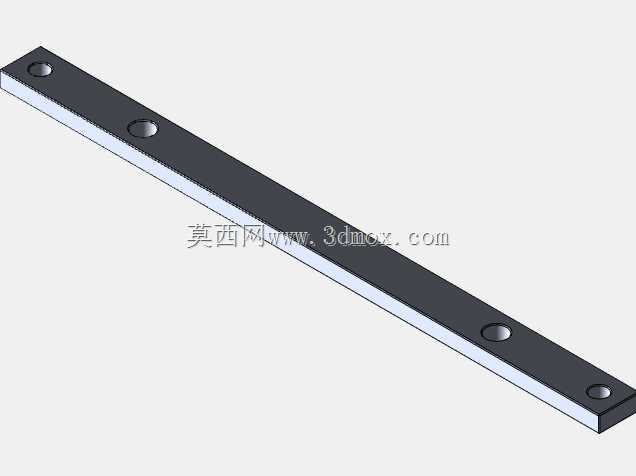

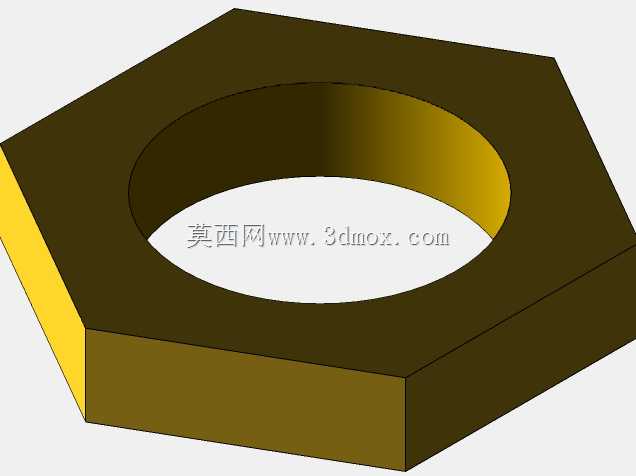

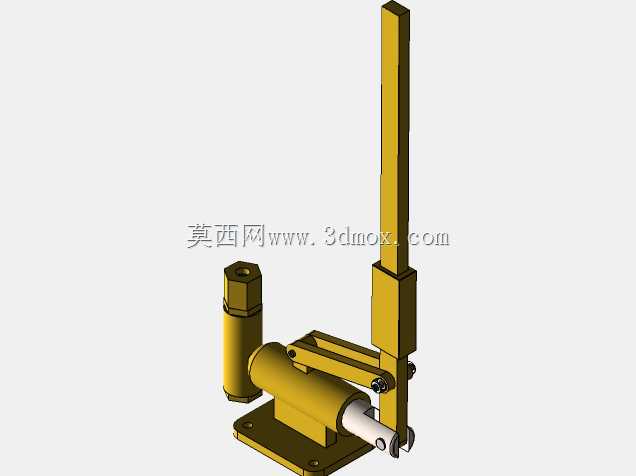

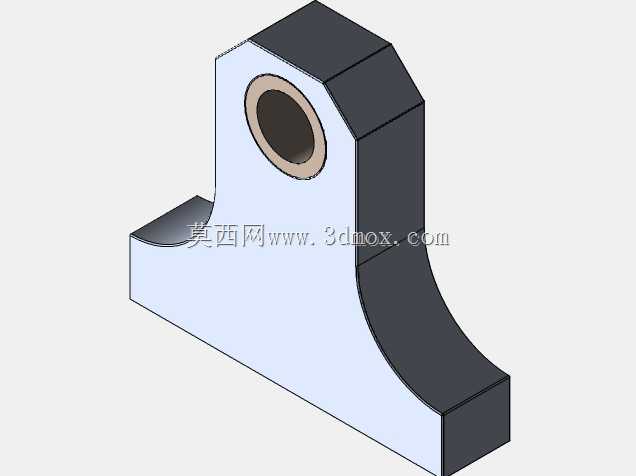

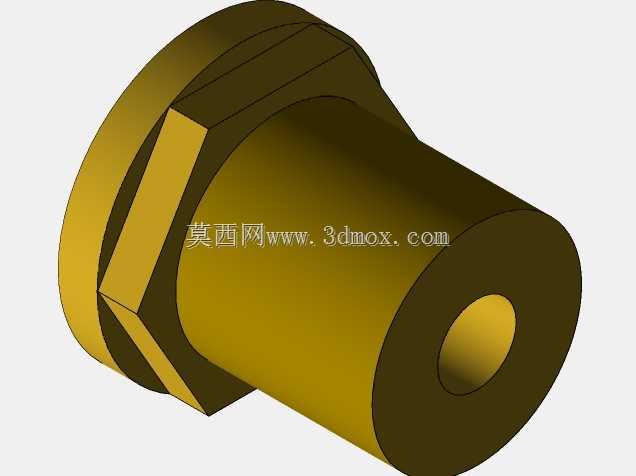

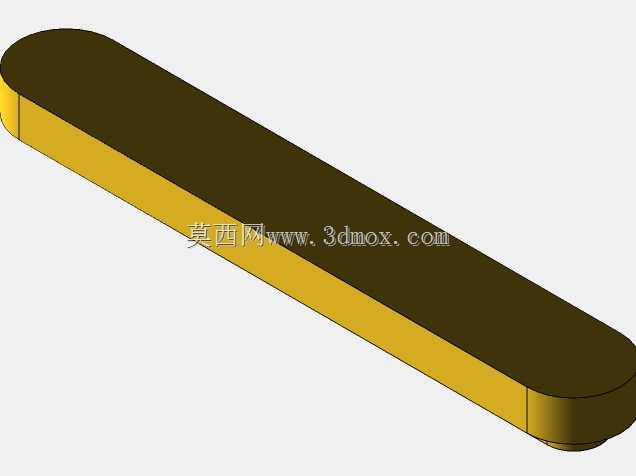

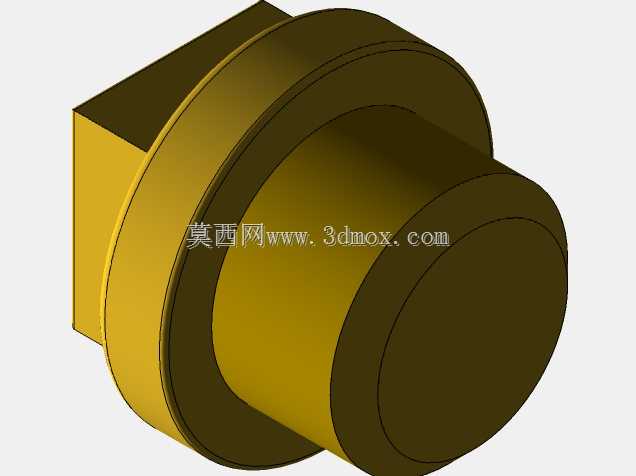

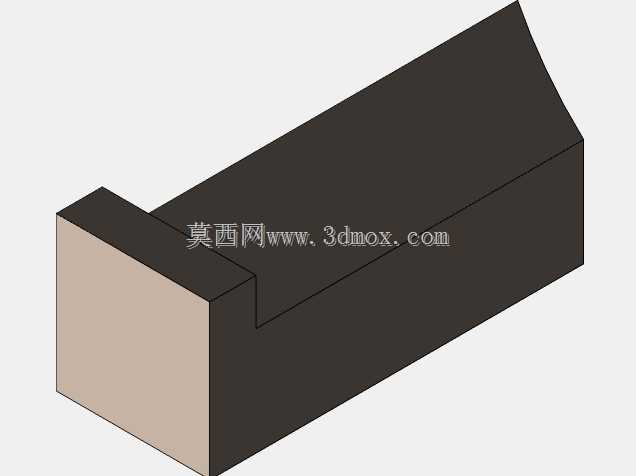

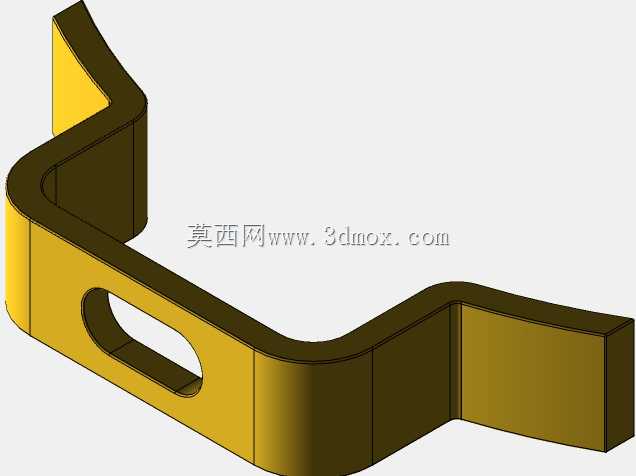

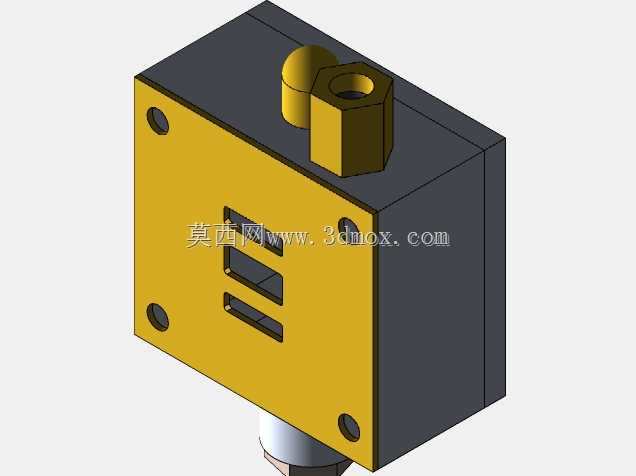

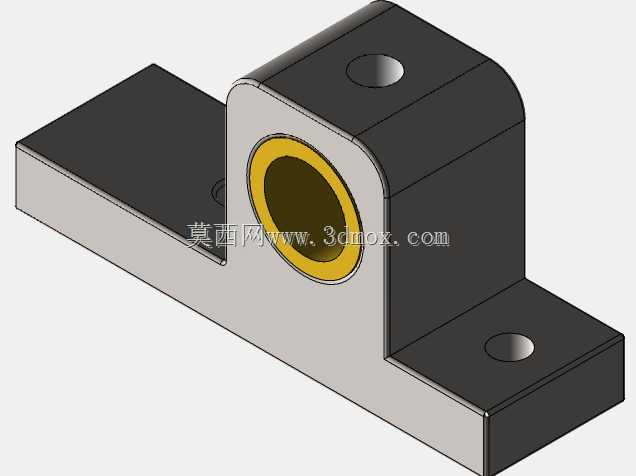

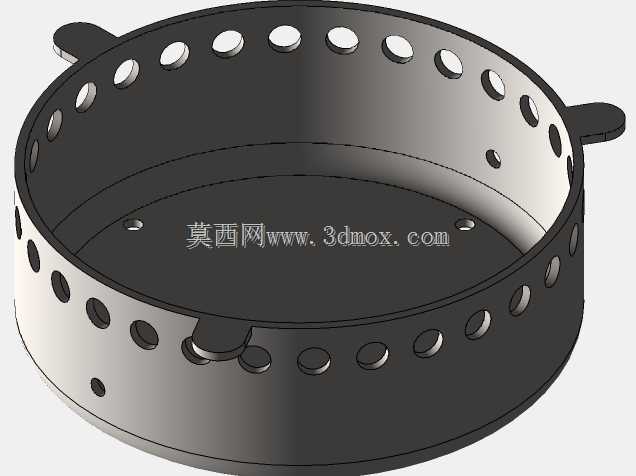

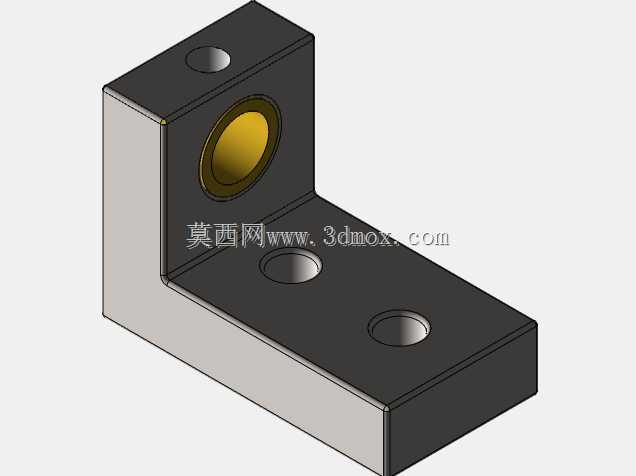

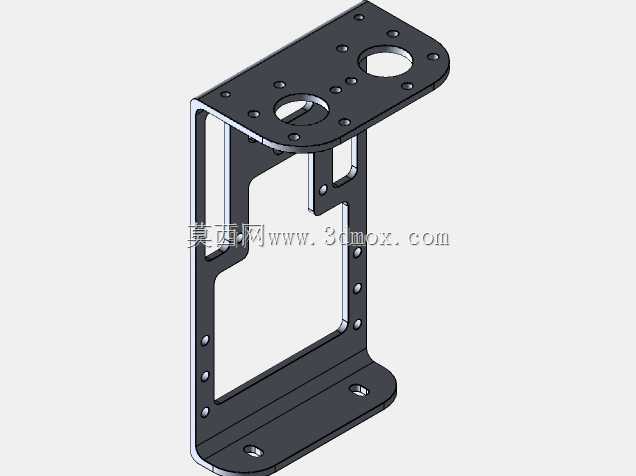

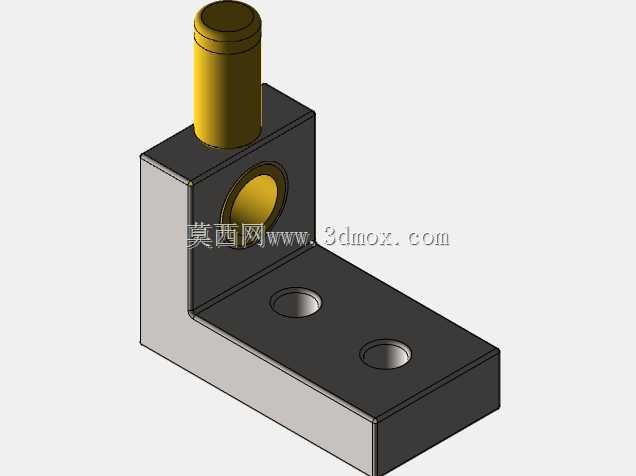

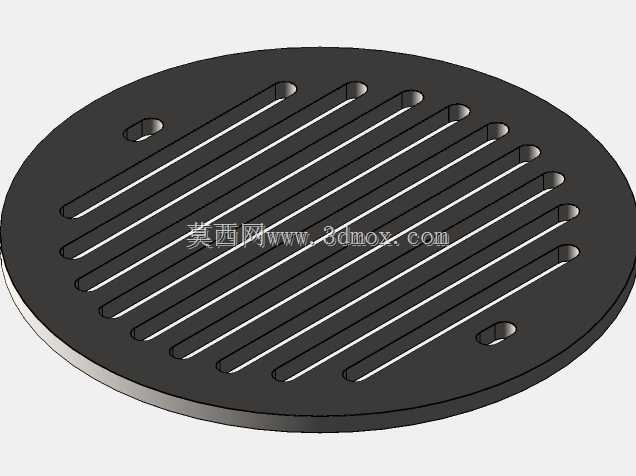

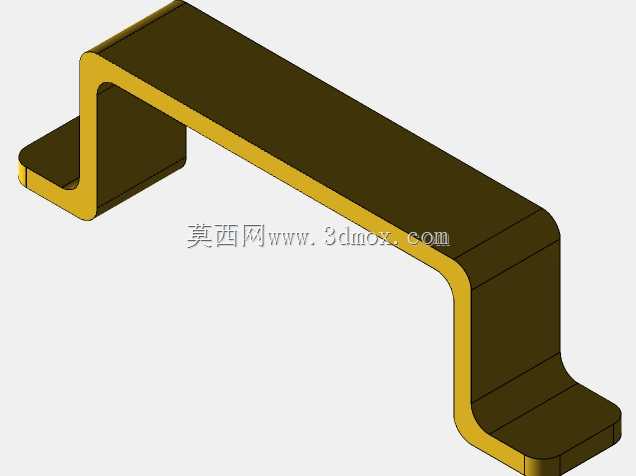

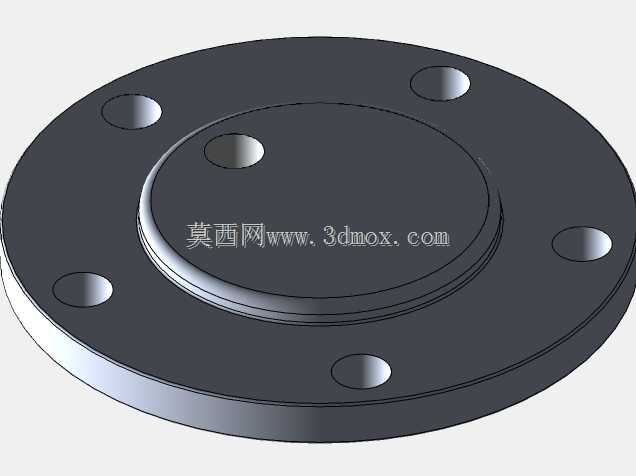

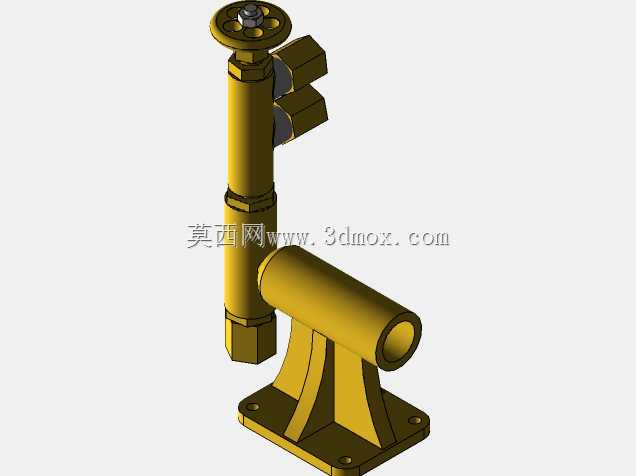

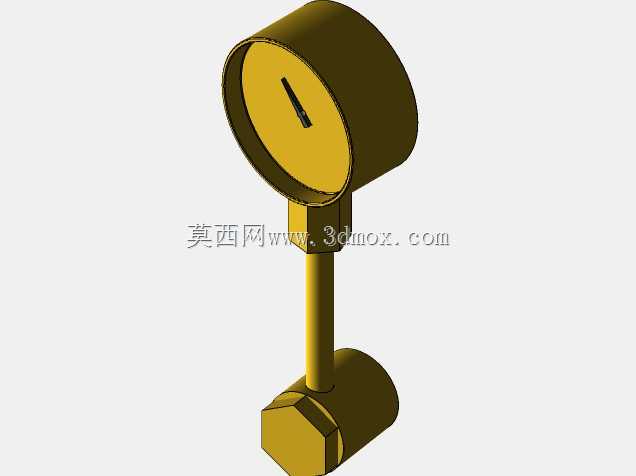

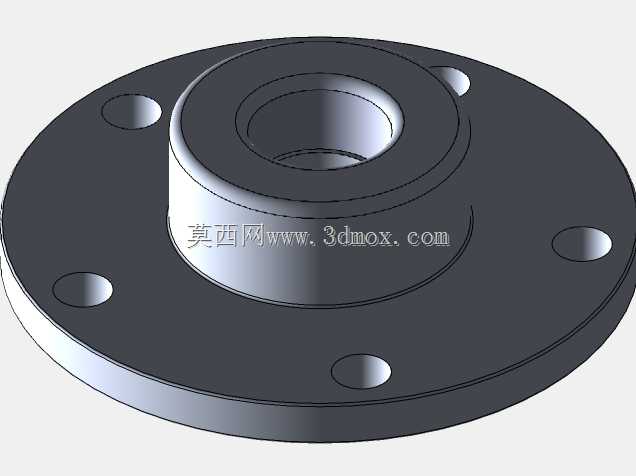

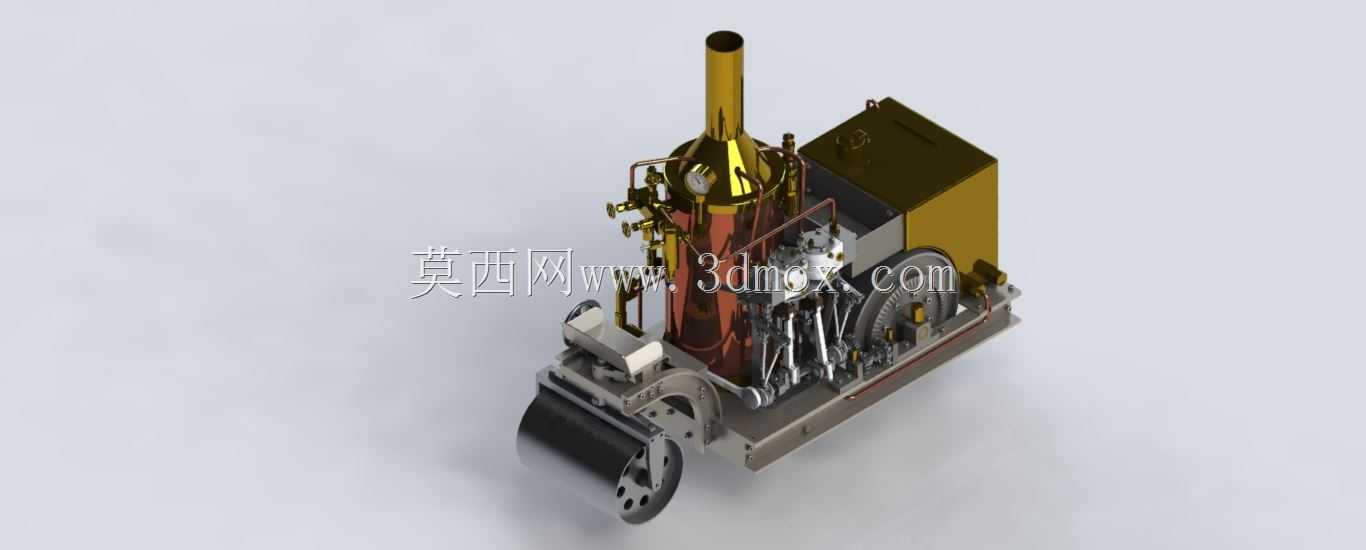

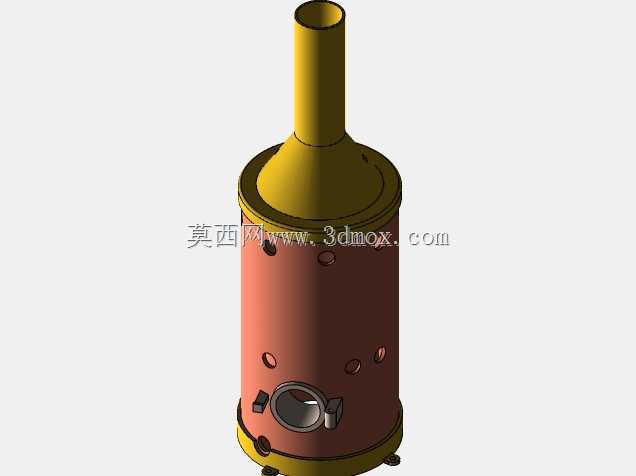

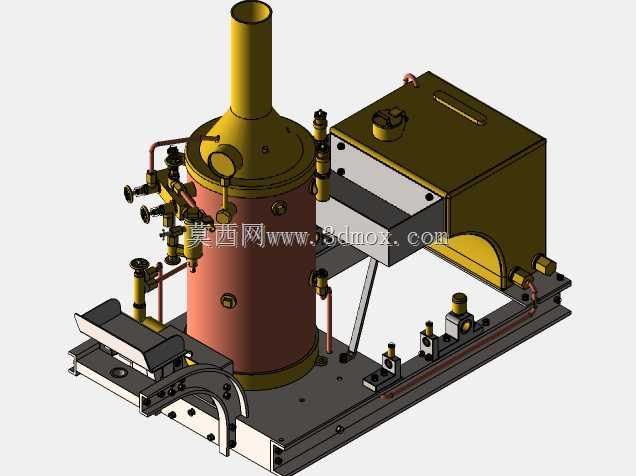

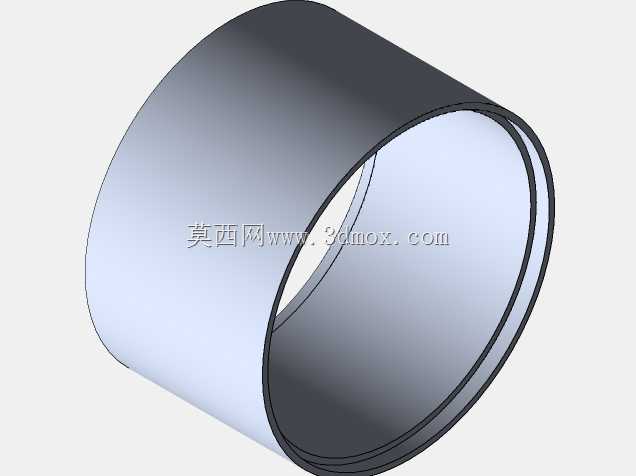

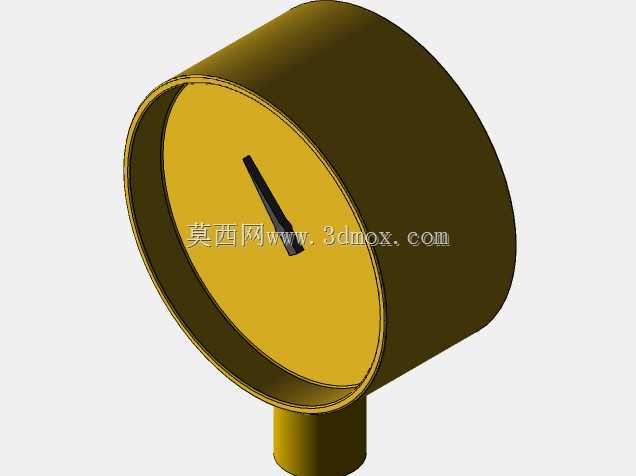

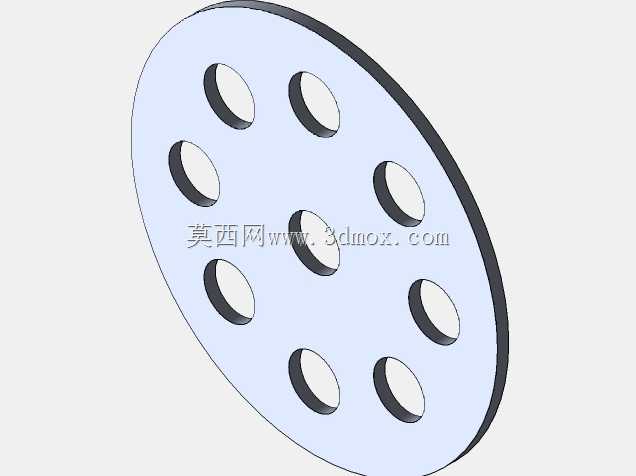

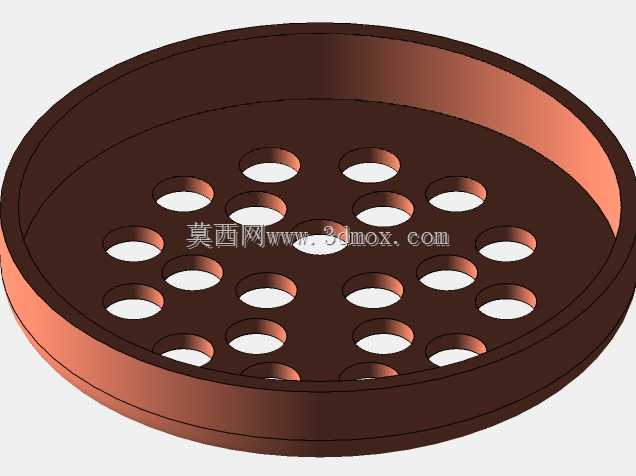

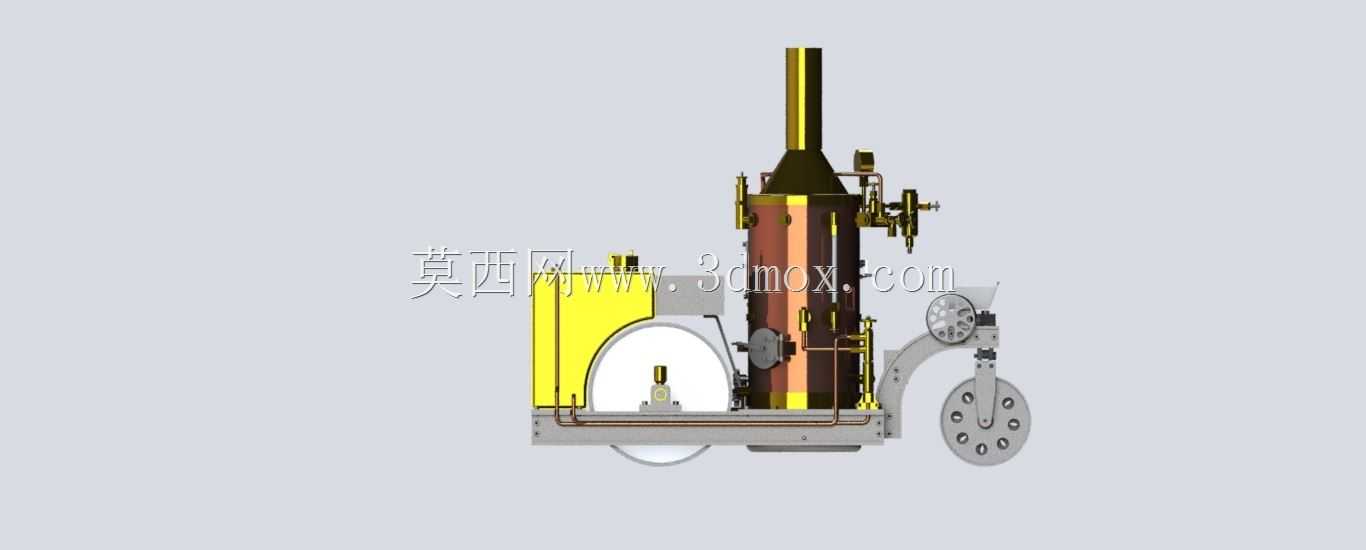

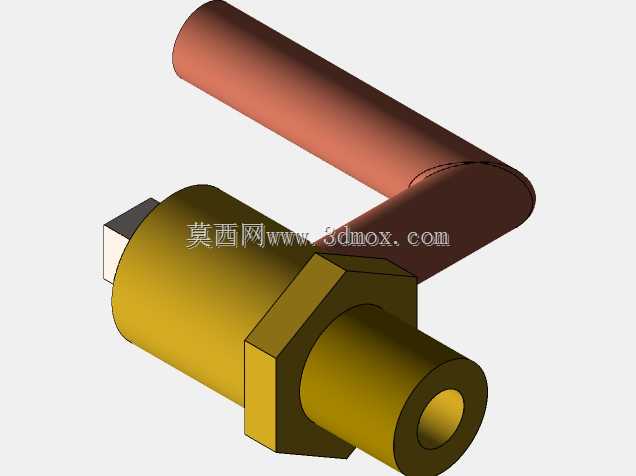

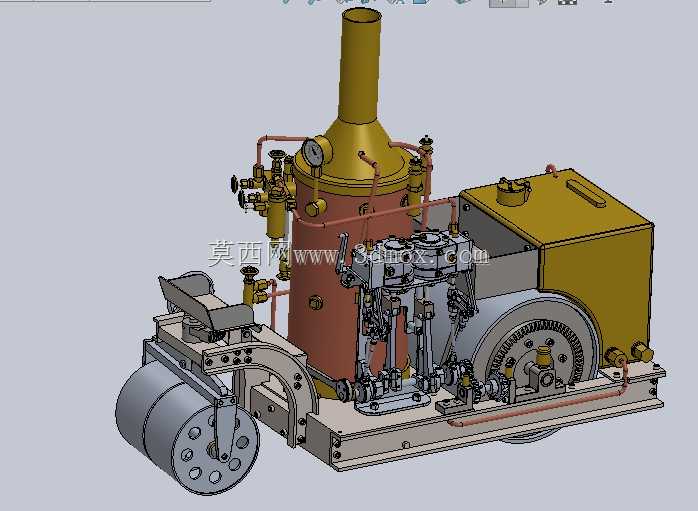

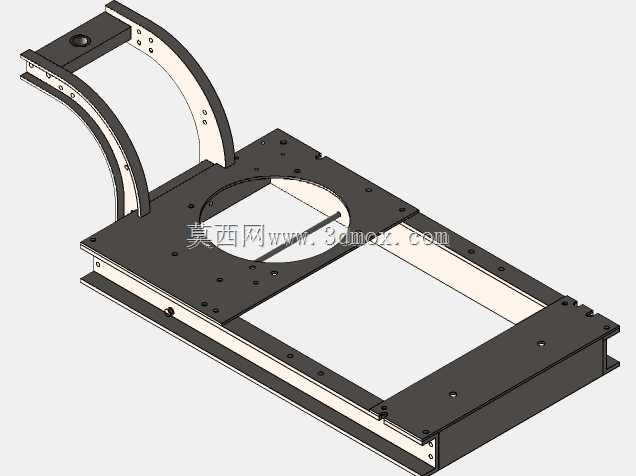

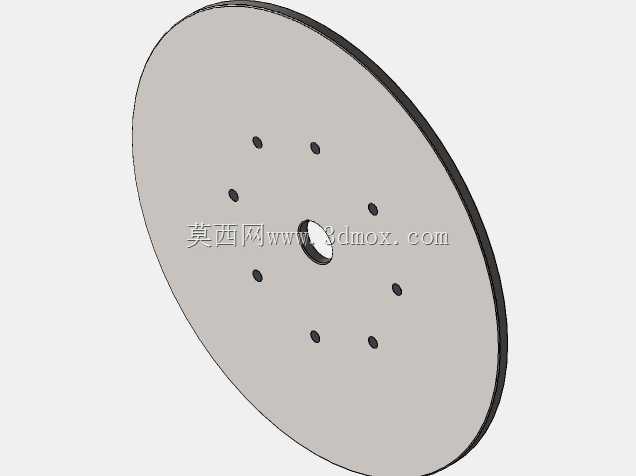

  这款小型串联蒸汽压路设备的设计,最初面向的是早期市政道路养护、厂区内部窄幅路面压实作业场景,区别于大型干线公路施工用的重型压路设备,它的转弯半径控制在极小范围内,能够在街巷、厂区支路这类大型设备无法进入的区域完成沥青面层、碎石基层的压实作业,甚至在早期的广场铺装、人行道整平作业中也能适配。从结构布局来看,整套设备将立式蒸汽锅炉布置在机身中部靠前位置,锅炉顶部集成了烟囱、压力表、控制阀组与蒸汽管路,这种布局能够让锅炉重心尽可能靠近前钢轮压实辊,利用锅炉自身重量提升前辊的线压力,无需额外增加过多配重块就能满足压实作业的下压力需求。前压实辊采用单钢轮串联结构,辊体为空心铸钢件,既可以通过内部注水调整作业重量,

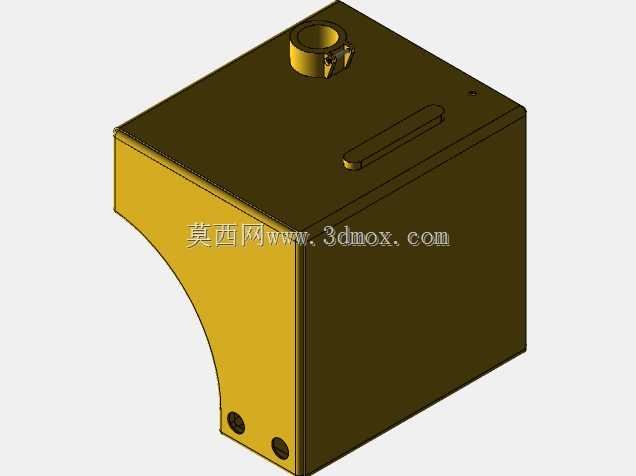

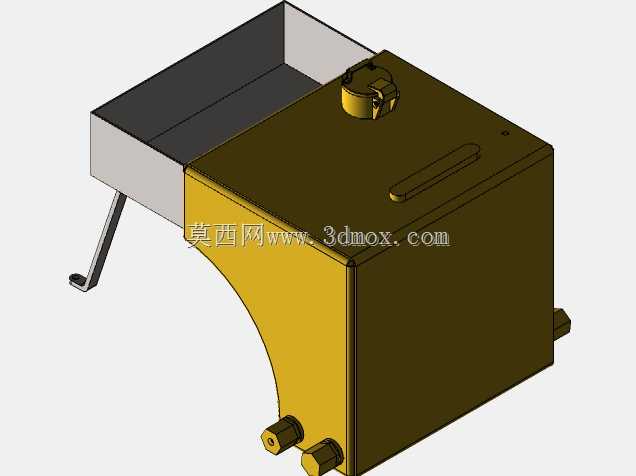

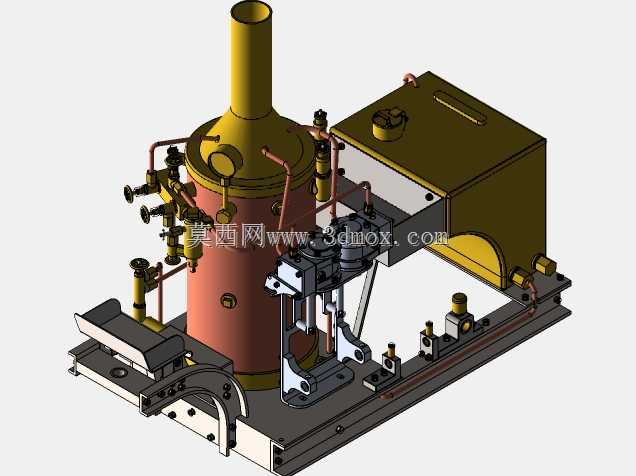

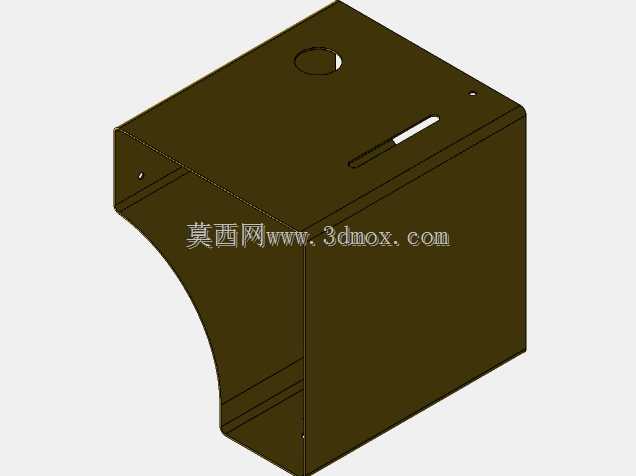

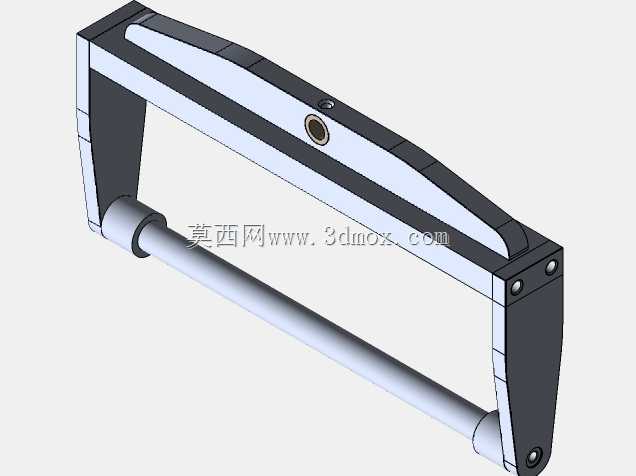

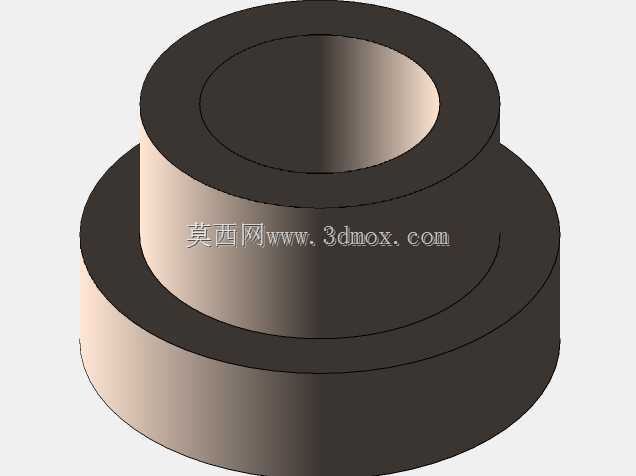

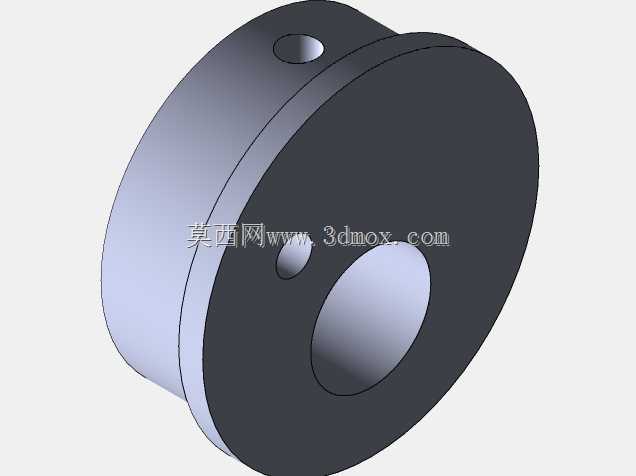

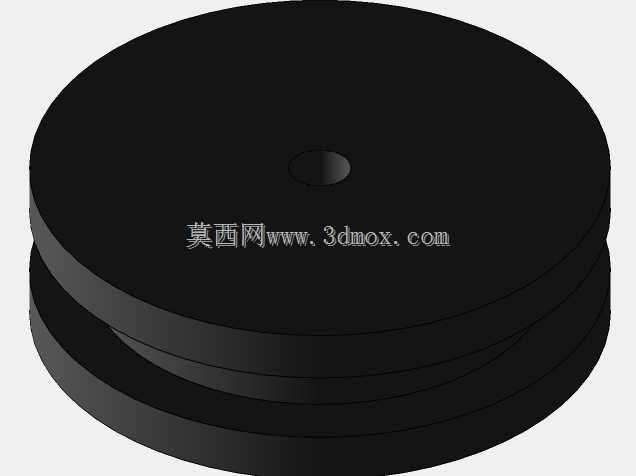

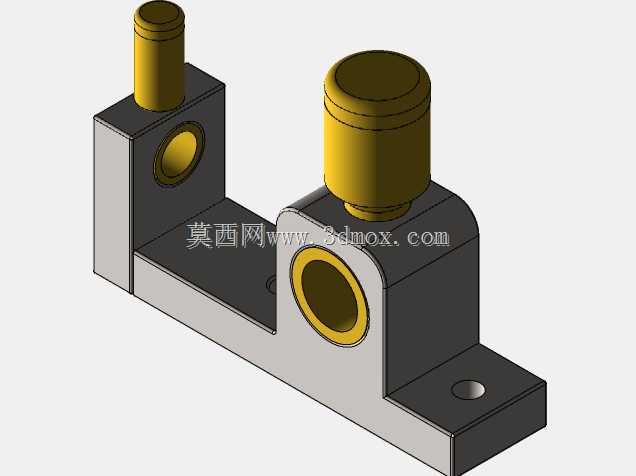

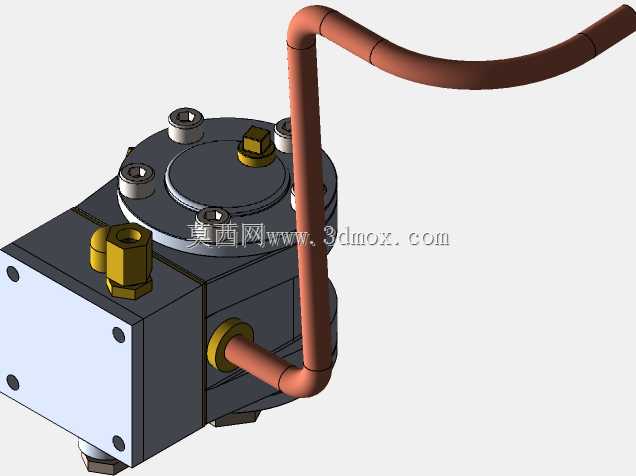

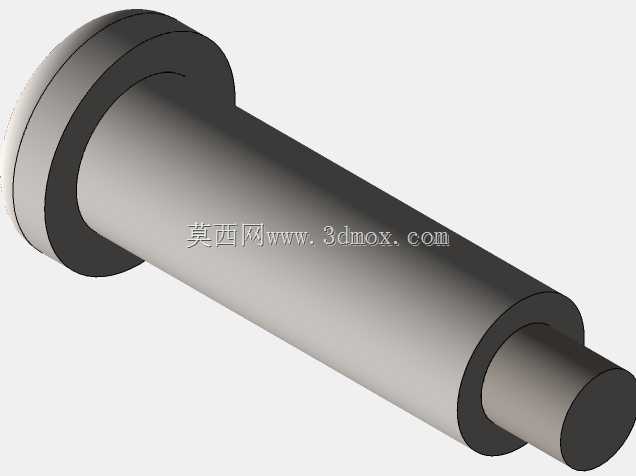

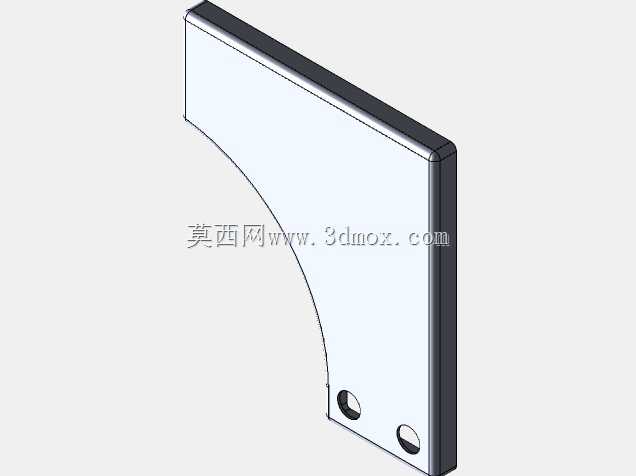

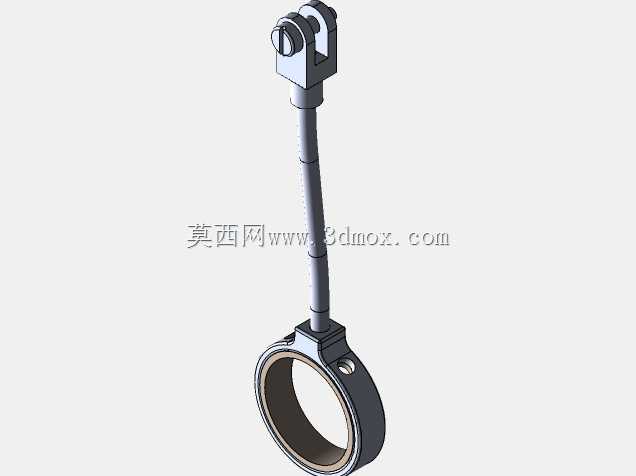

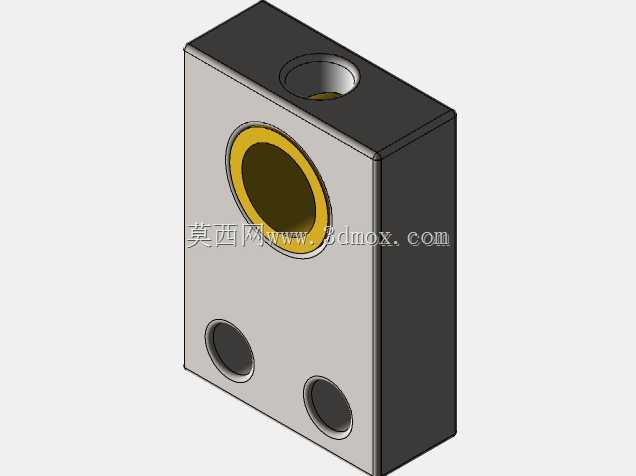

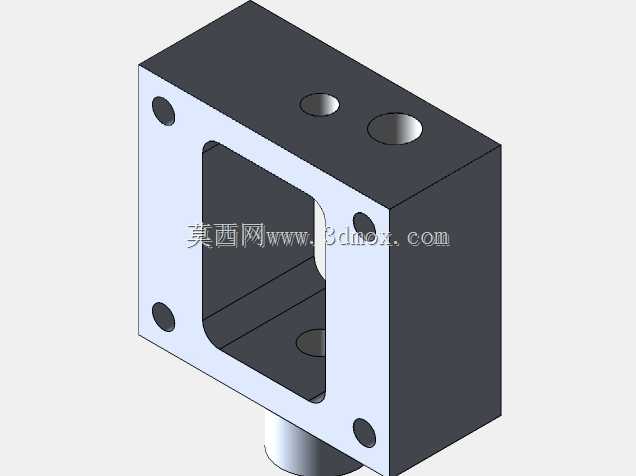

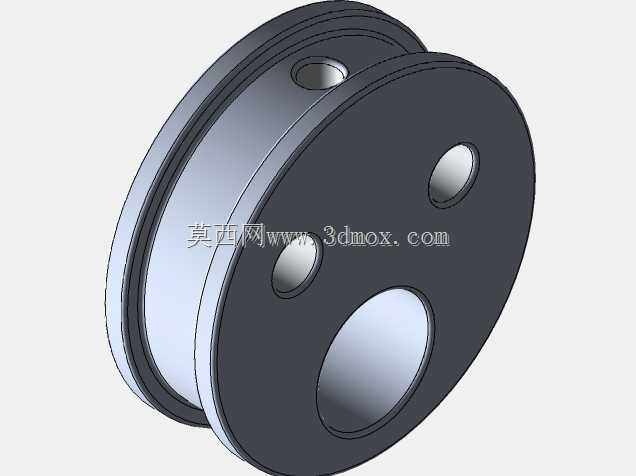

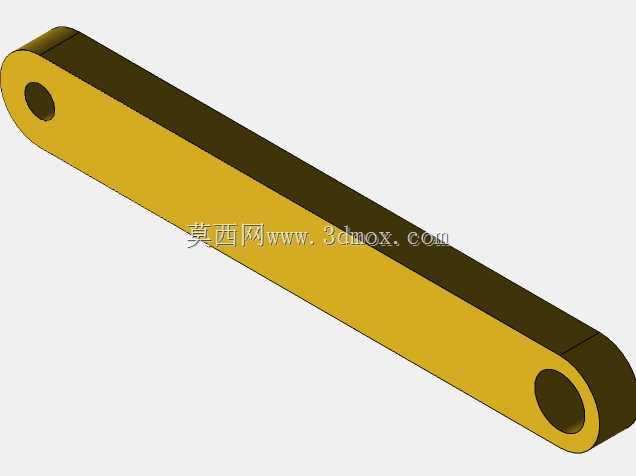

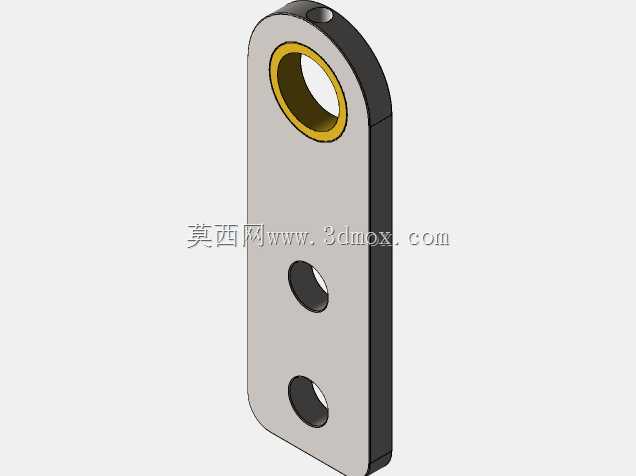

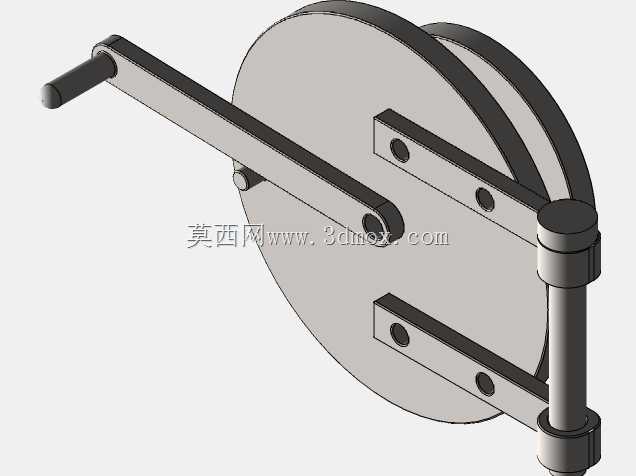

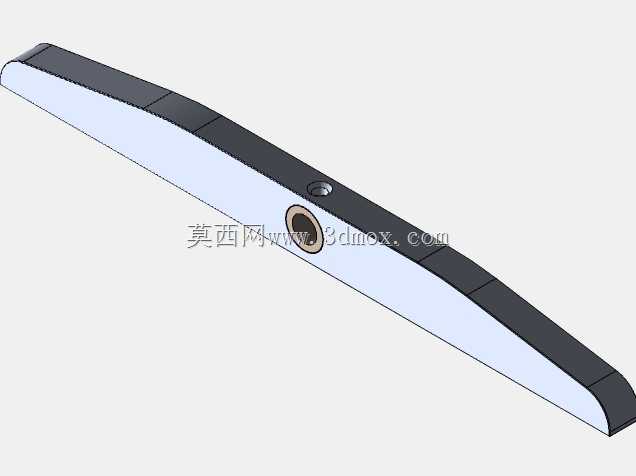

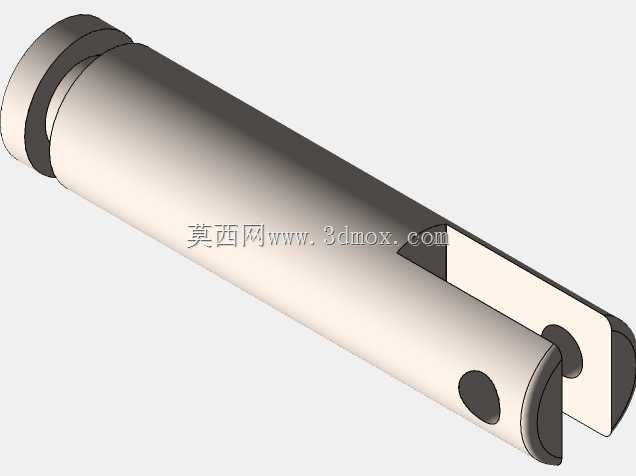

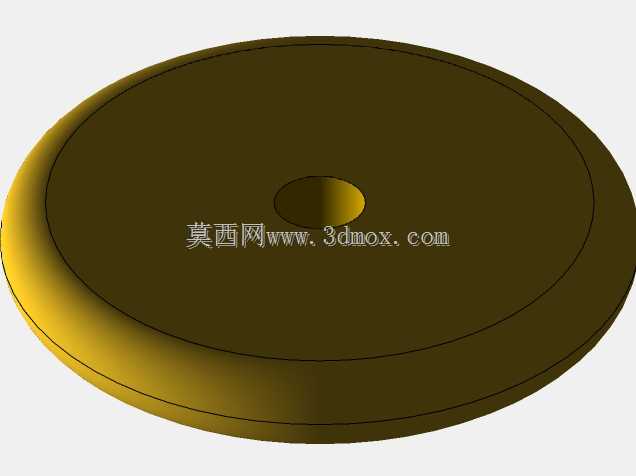

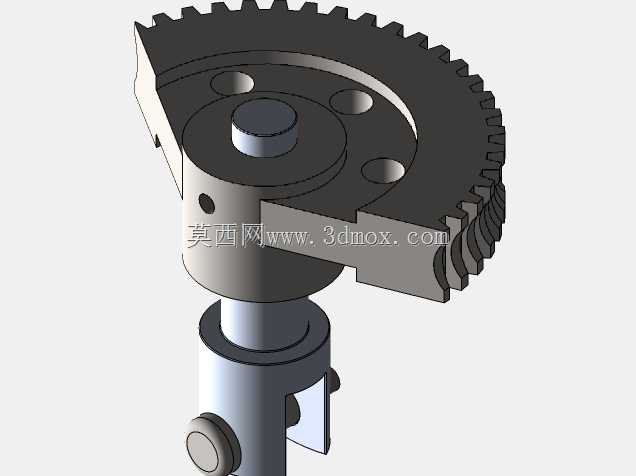

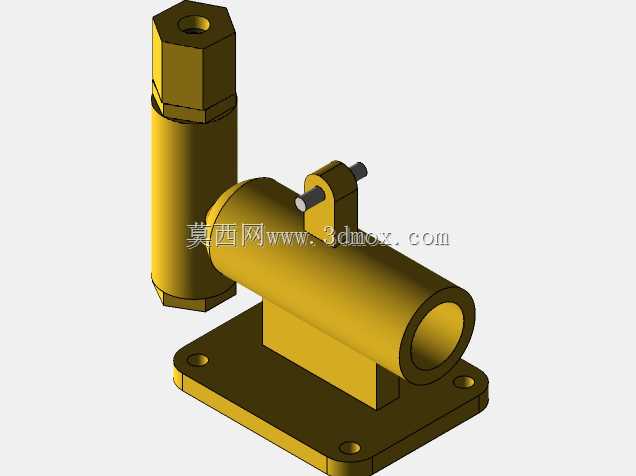

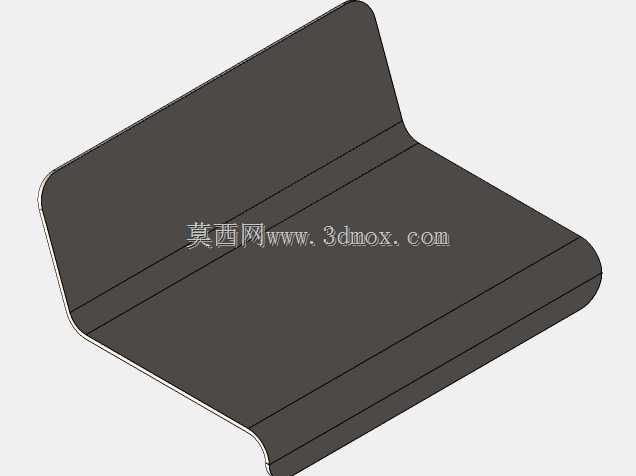

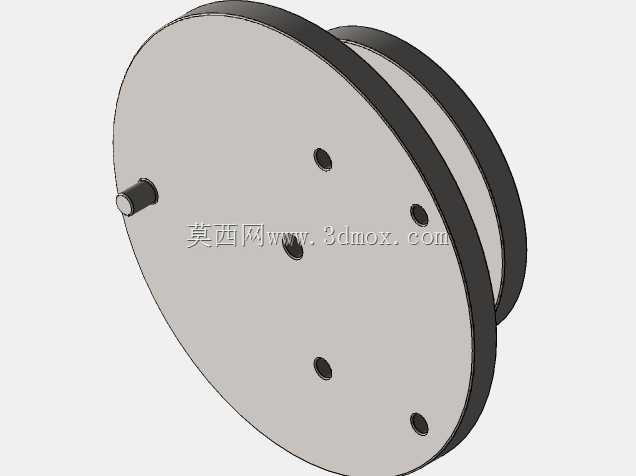

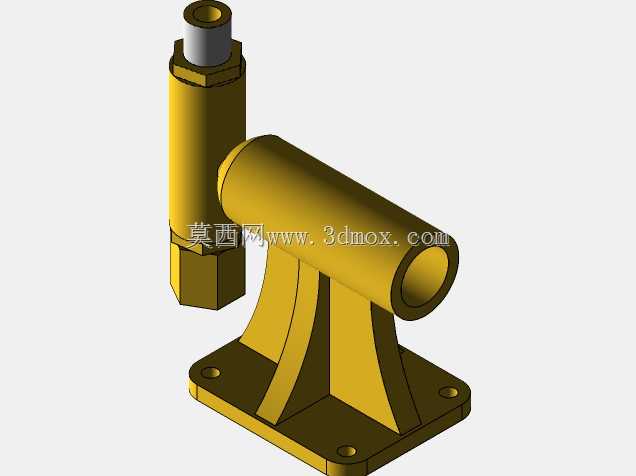

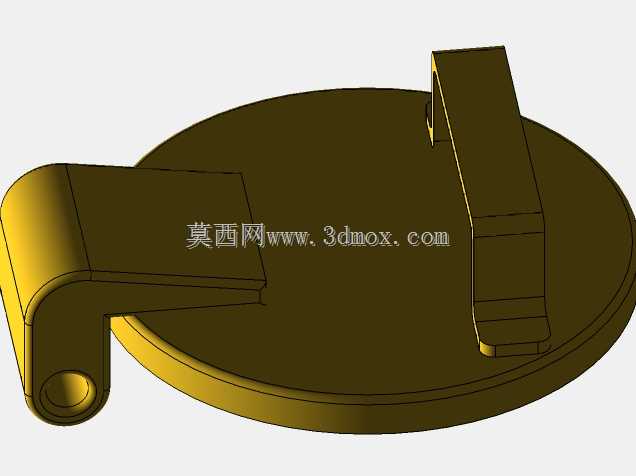

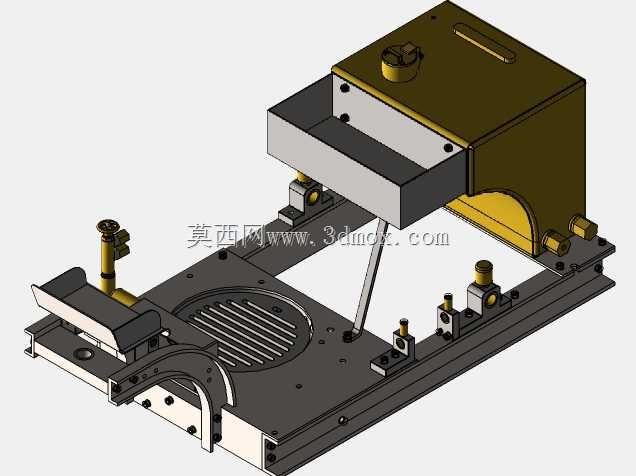

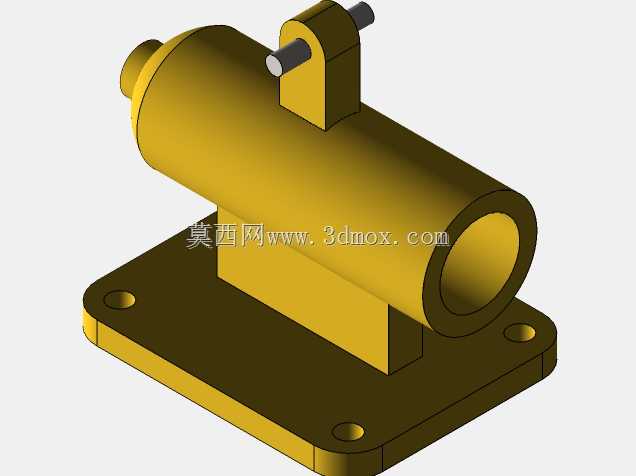

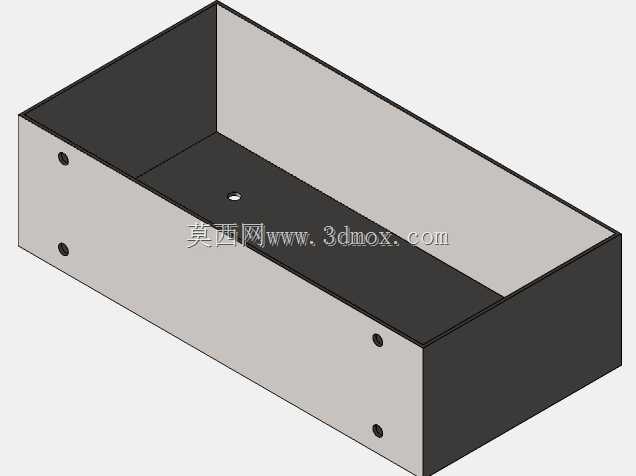

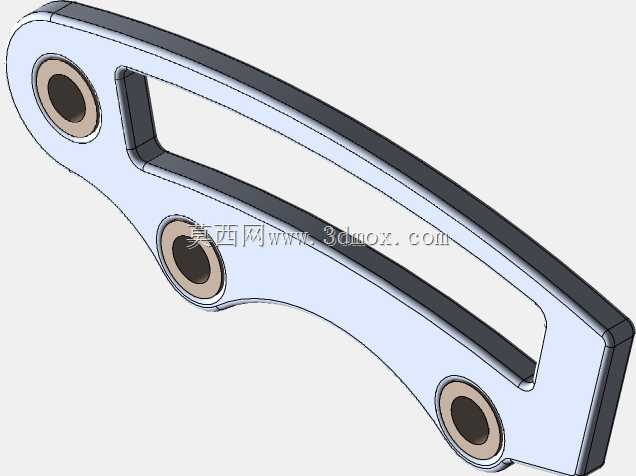

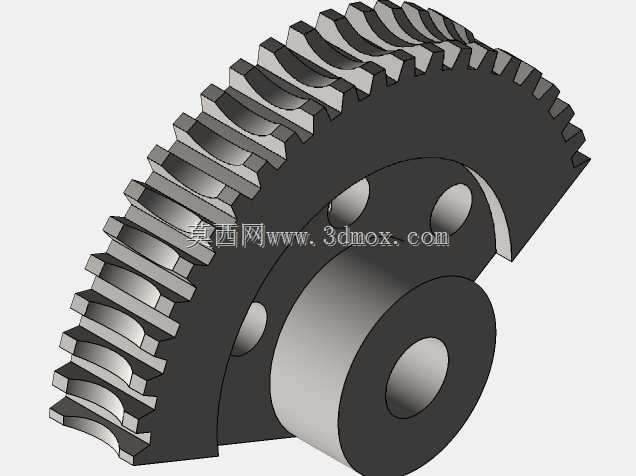

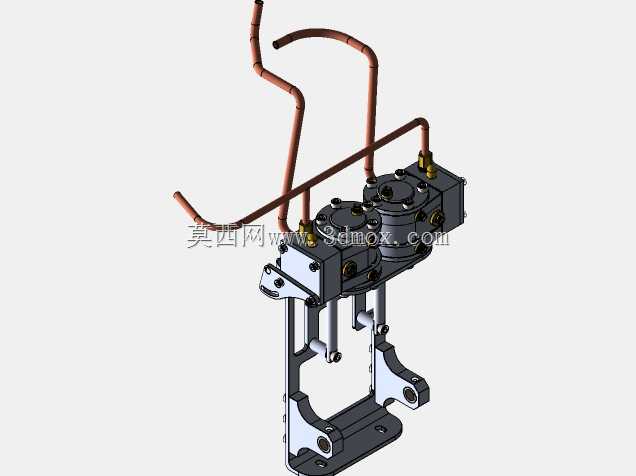

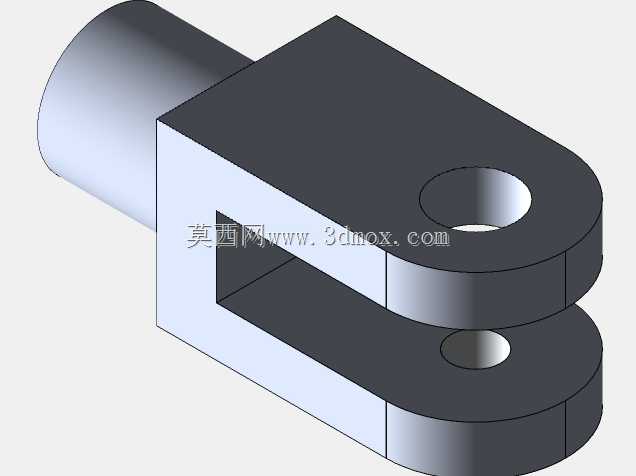

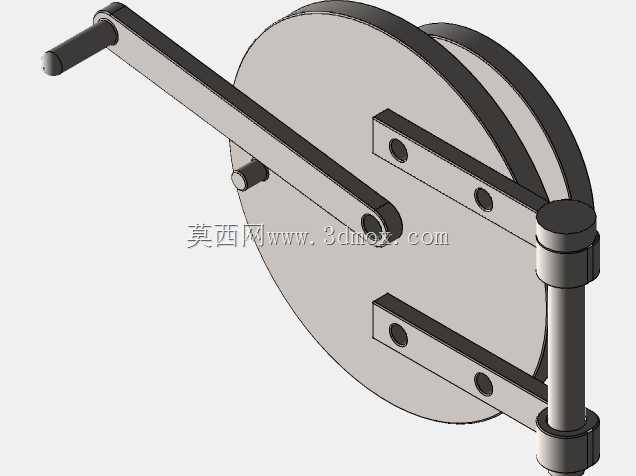

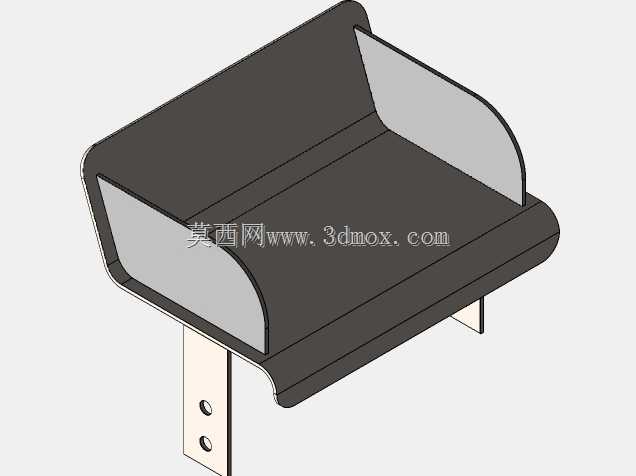

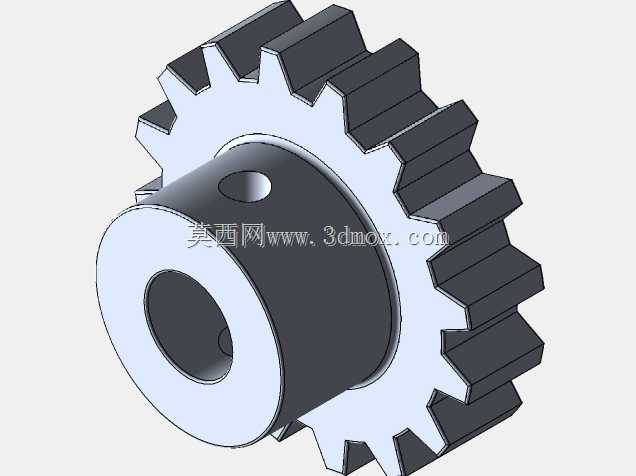

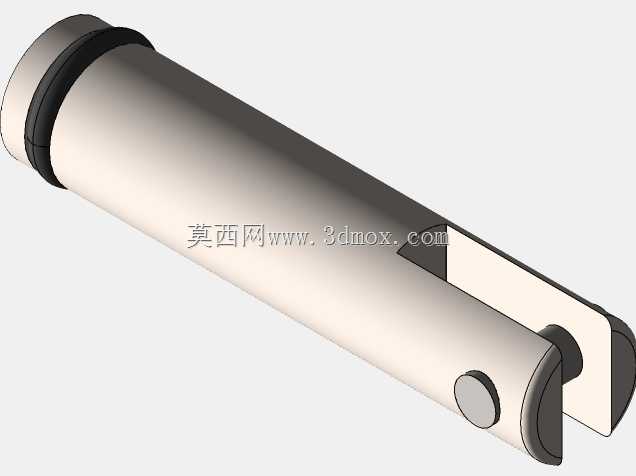

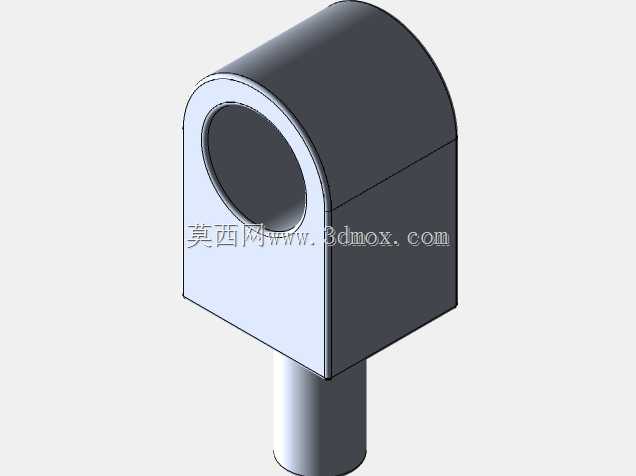

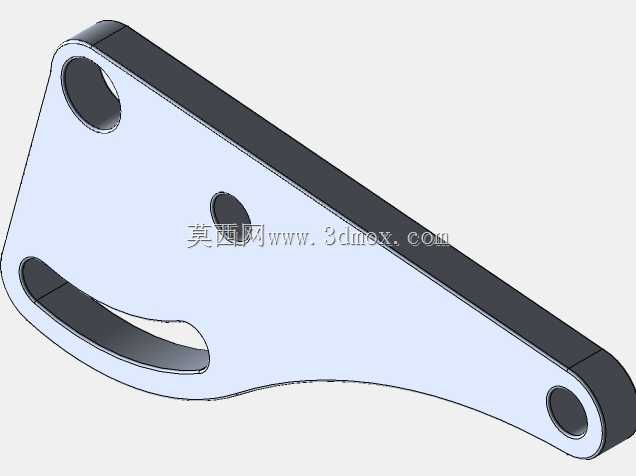

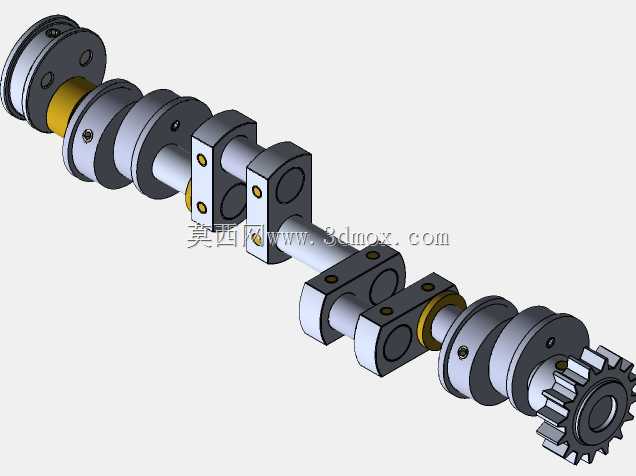

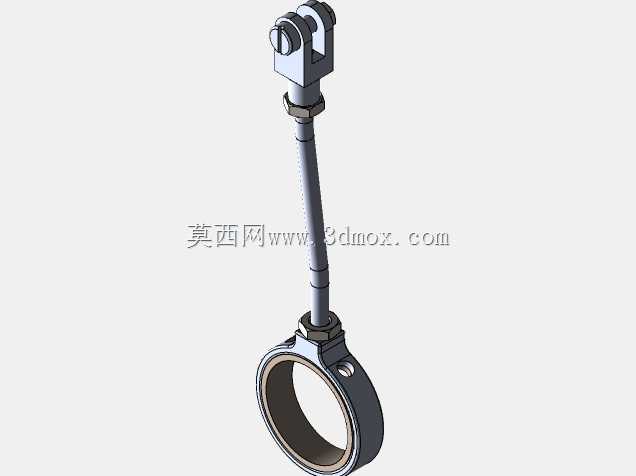

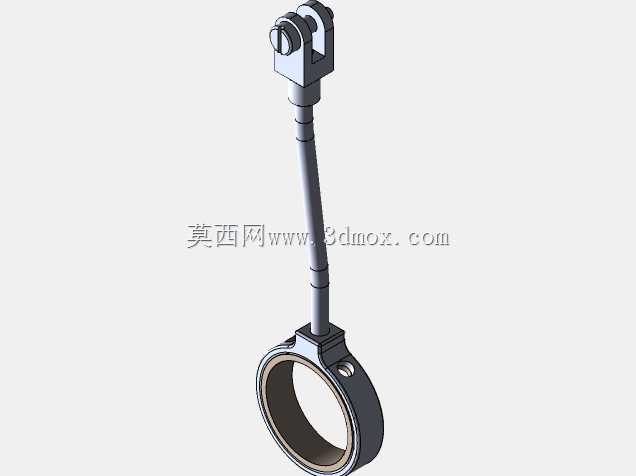

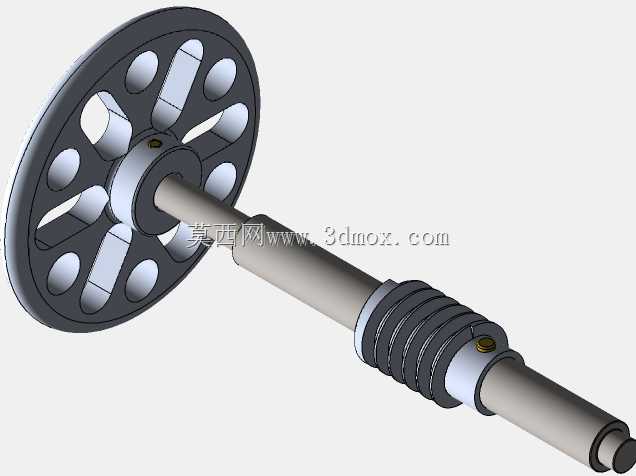

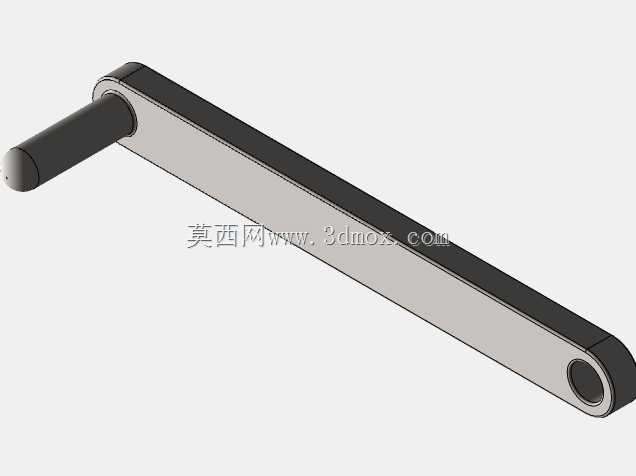

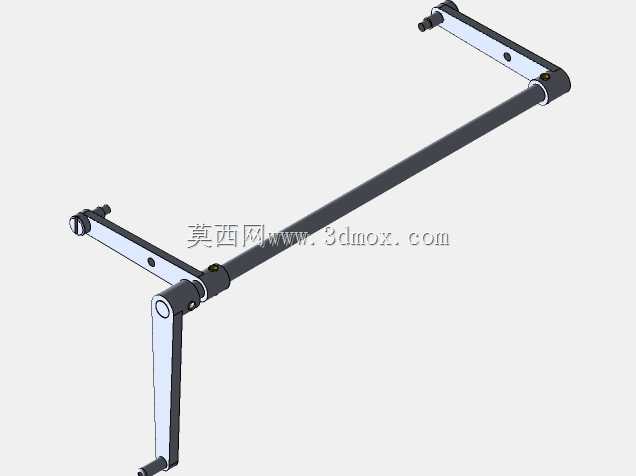

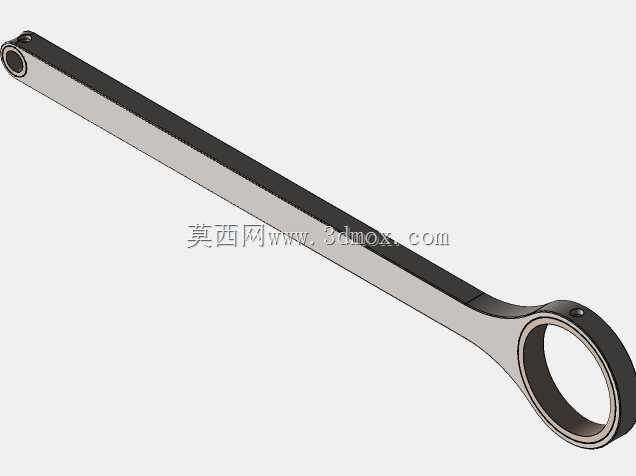

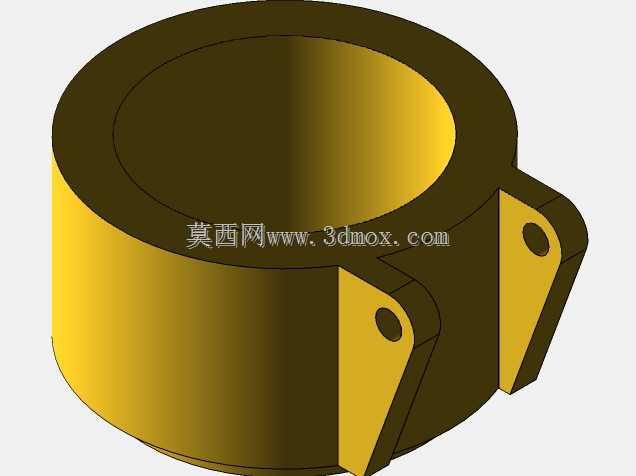

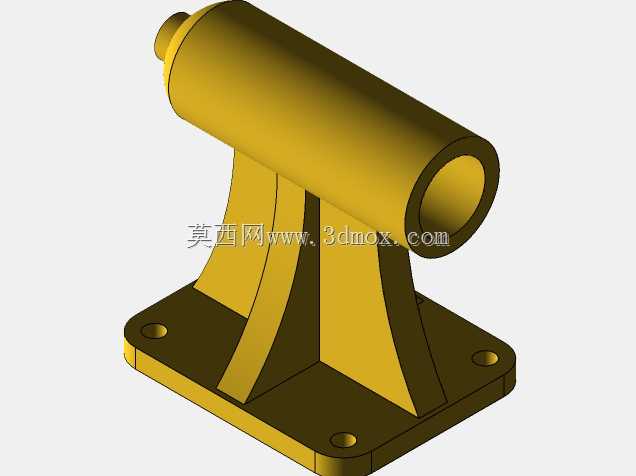

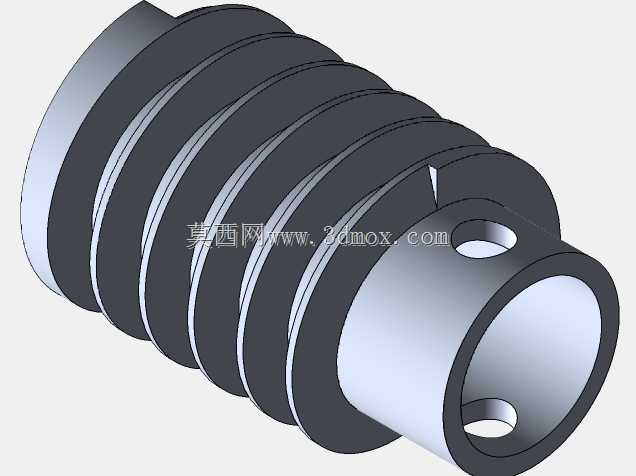

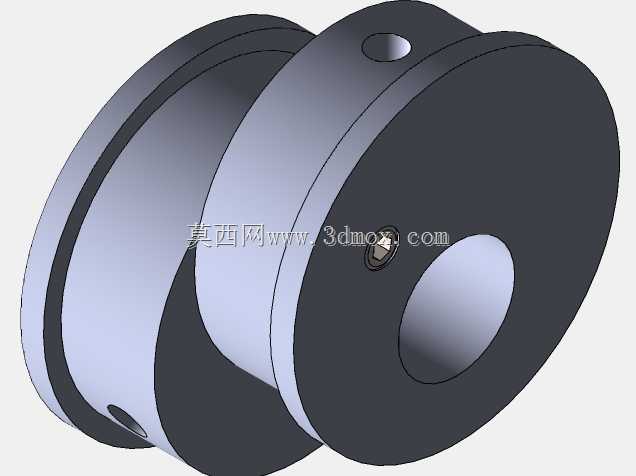

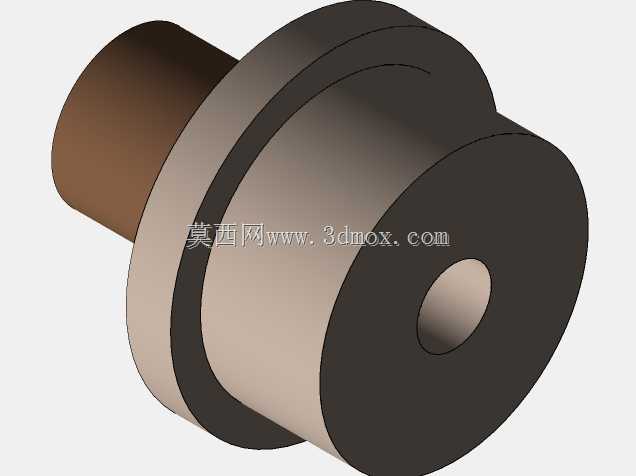

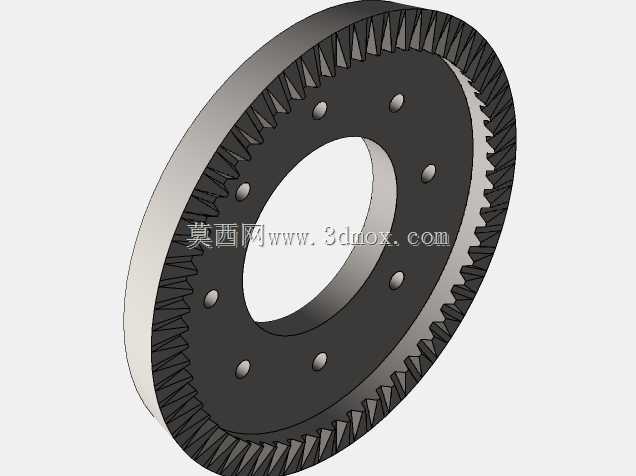

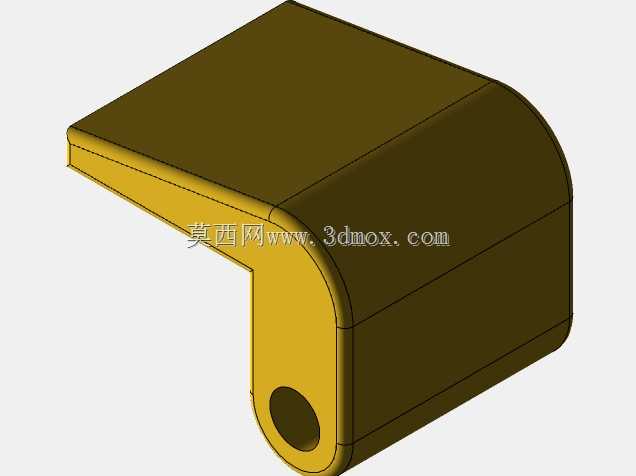

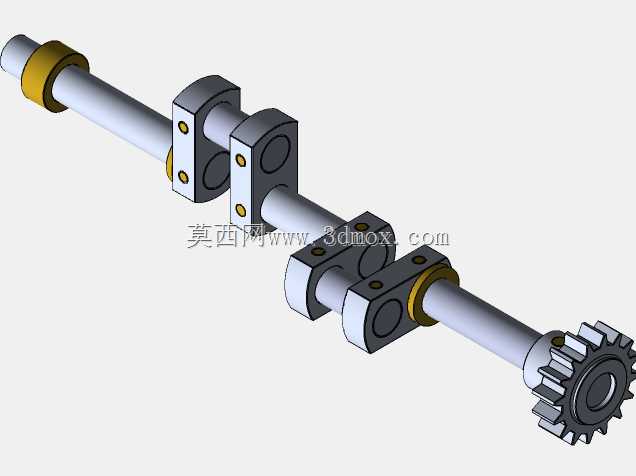

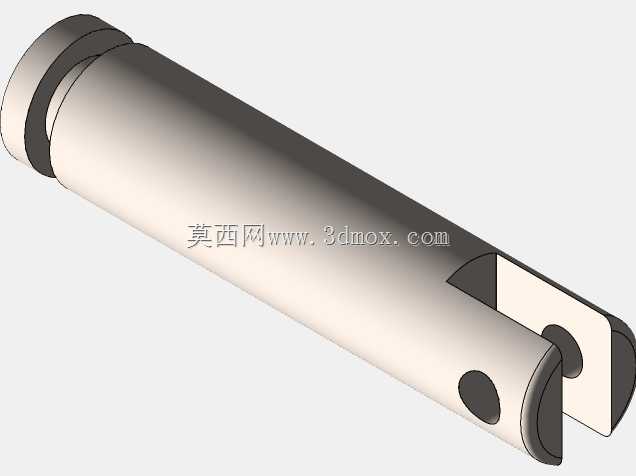

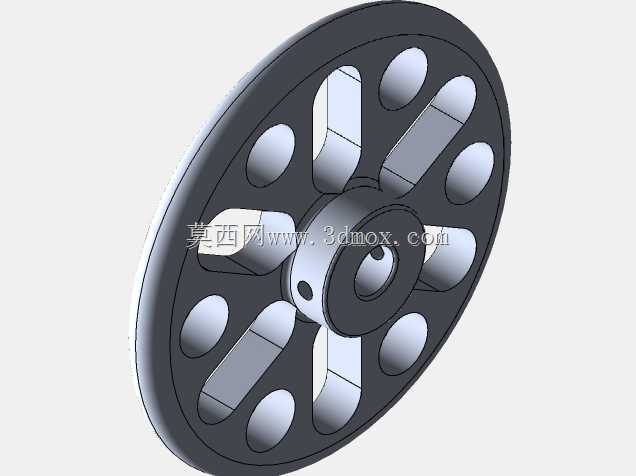

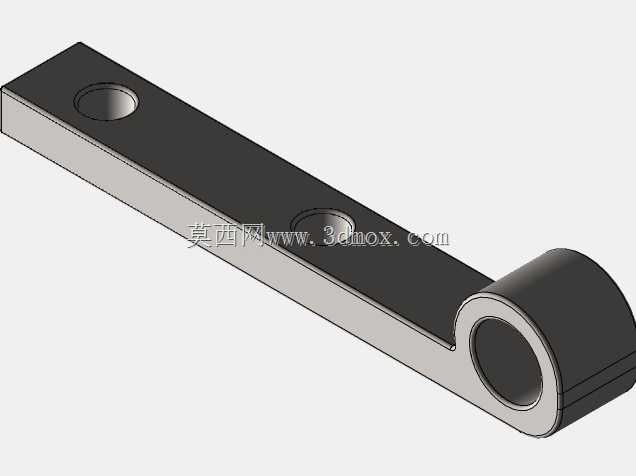

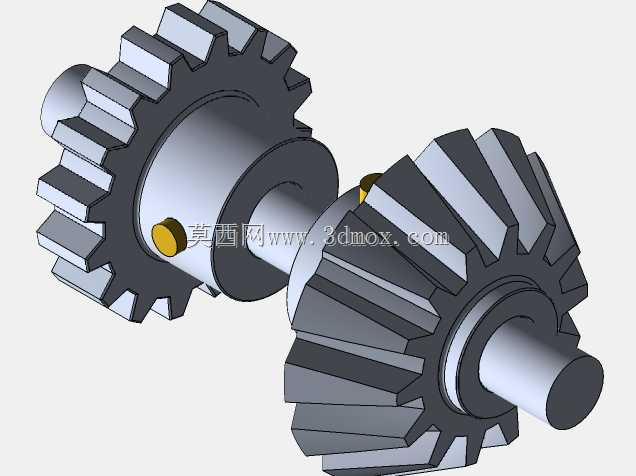

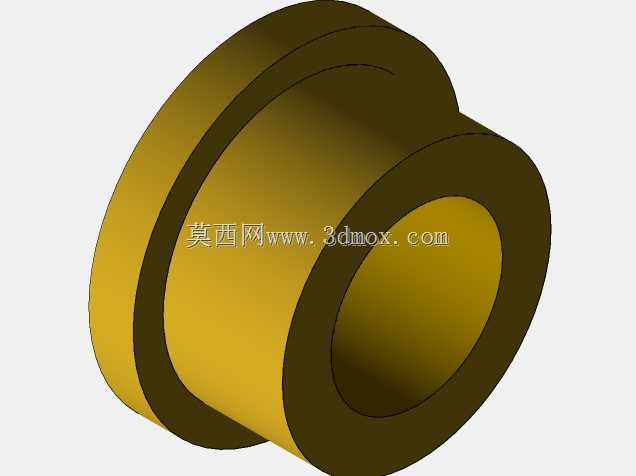

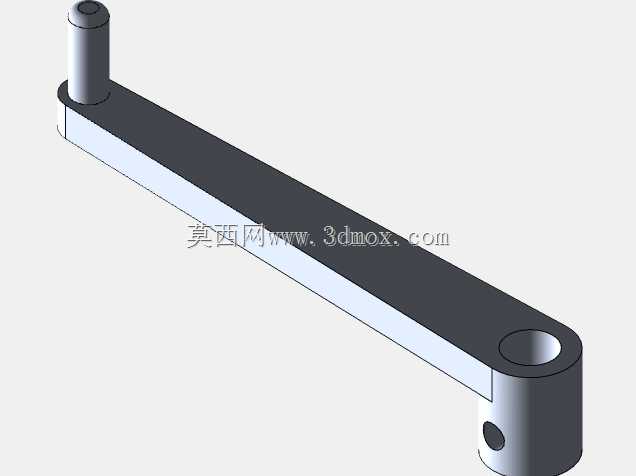

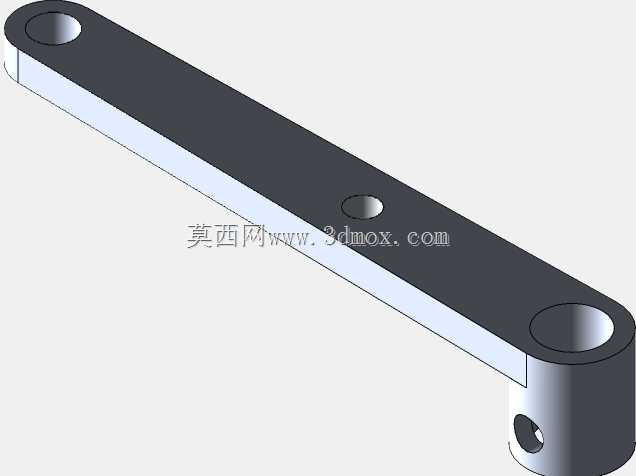

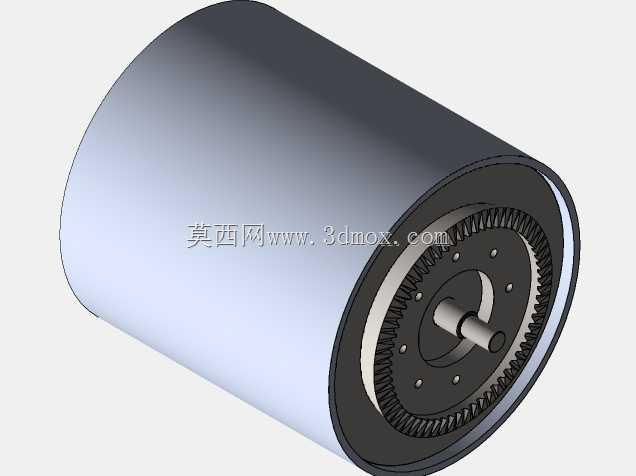

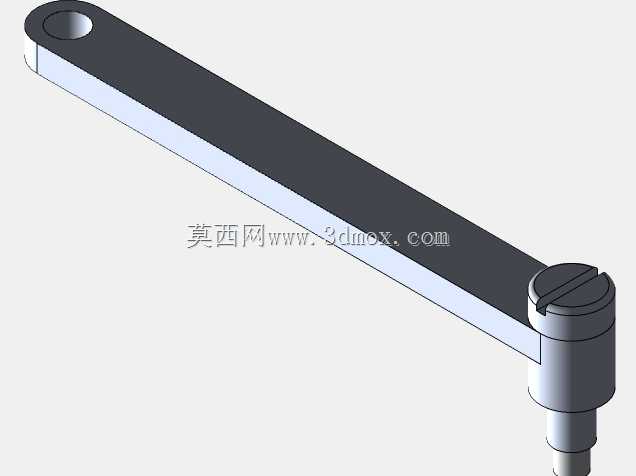

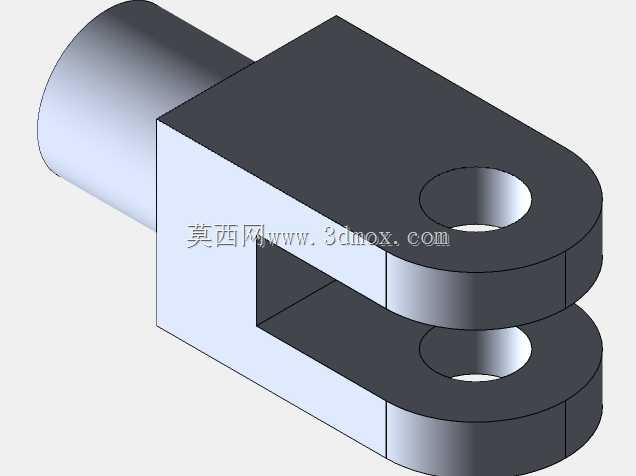

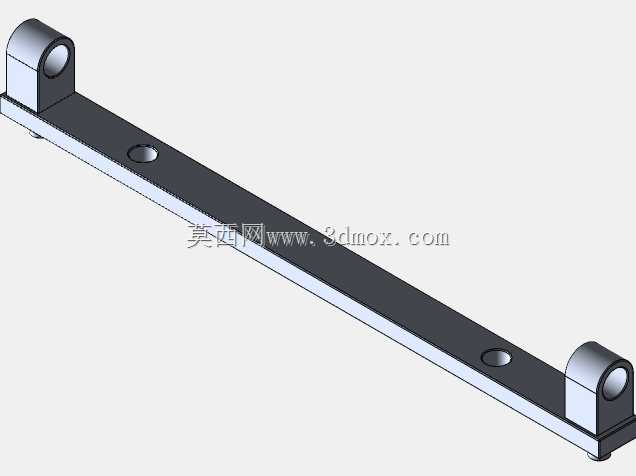

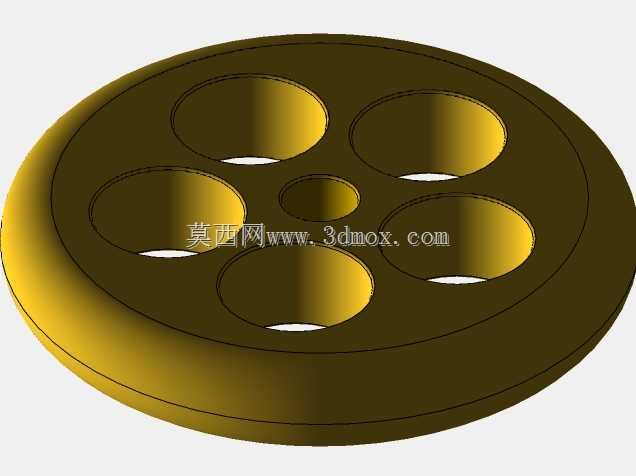

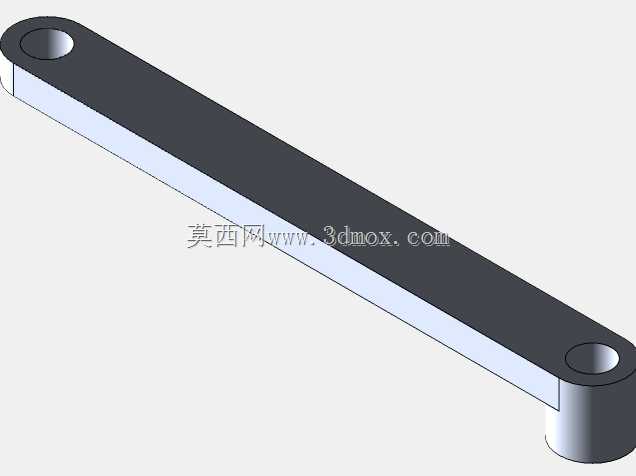

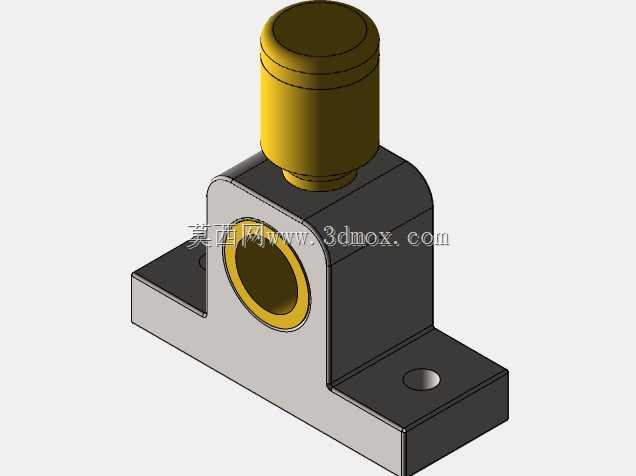

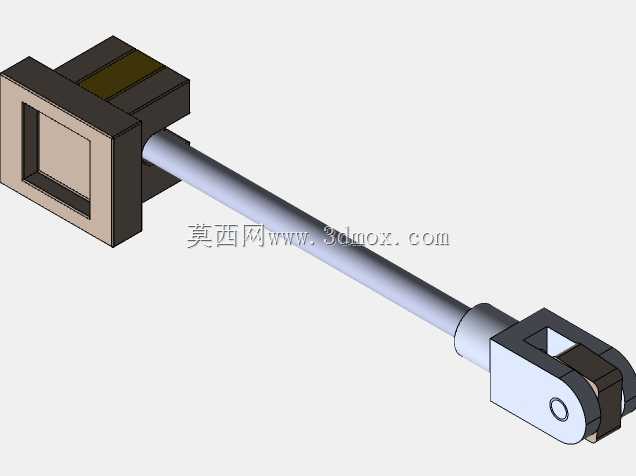

  也能在转场时排空水体降低移动负载,辊轮两侧的支撑臂采用铰接式连接,配合转向拉杆结构,能够让前辊实现小角度偏转,适配弯道压实作业时的贴边需求,避免在路缘石位置留下压实盲区。锅炉后方的动力舱集成了双缸往复式蒸汽机、传动齿轮组与飞轮结构,蒸汽机输出的动力通过减速齿轮组直接传递到后驱动辊,省去了复杂的离合器变速结构,依靠蒸汽进气量的调整就能实现作业速度的无级变化,这种设计对于低速压实作业来说可靠性更高,也能降低日常维护的复杂度。机身右侧布置的方形箱体为燃煤储仓与水箱集成结构,储仓的开口位置刚好对应锅炉加煤口,作业时操作人员站在机身尾部的操作平台上,不用大幅度移动就能完成加煤、加水、调整蒸汽阀门的操作,操作平台周边预留了简易护栏的安装位置,

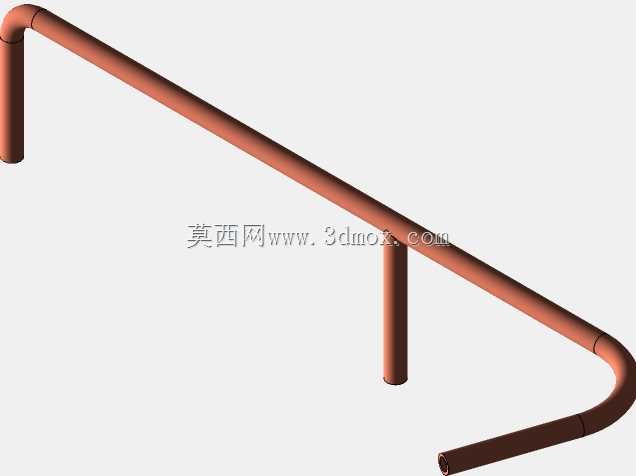

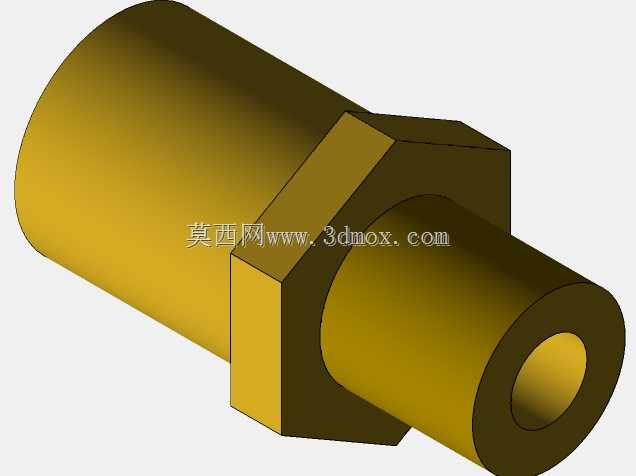

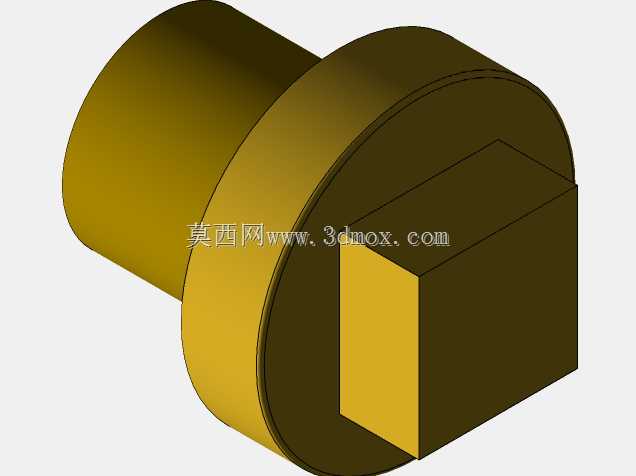

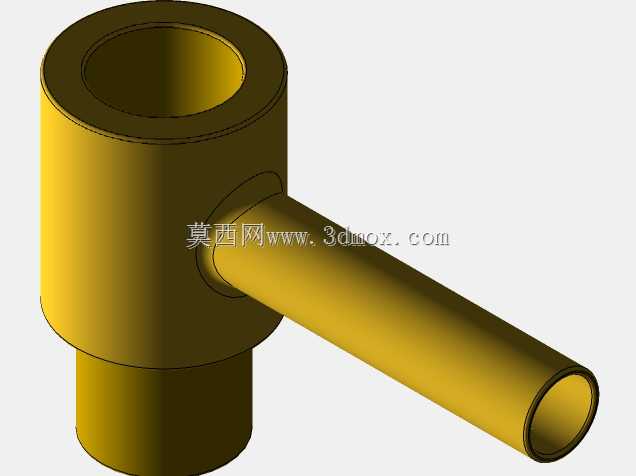

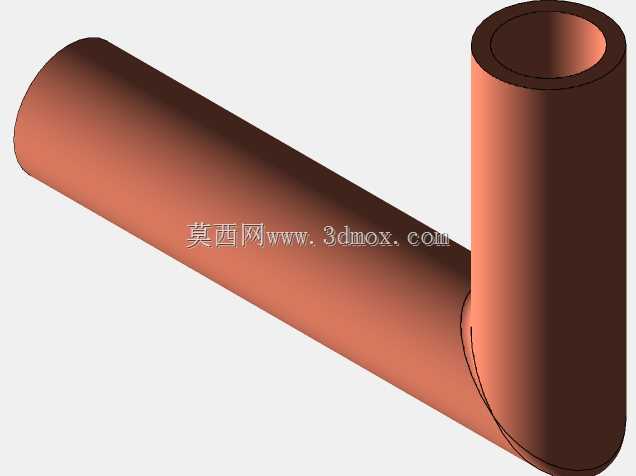

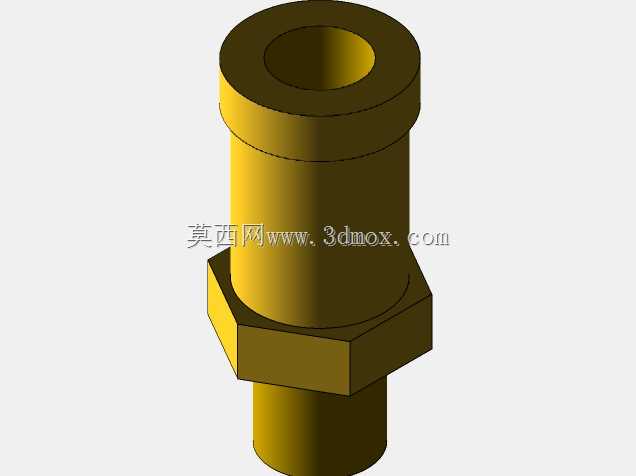

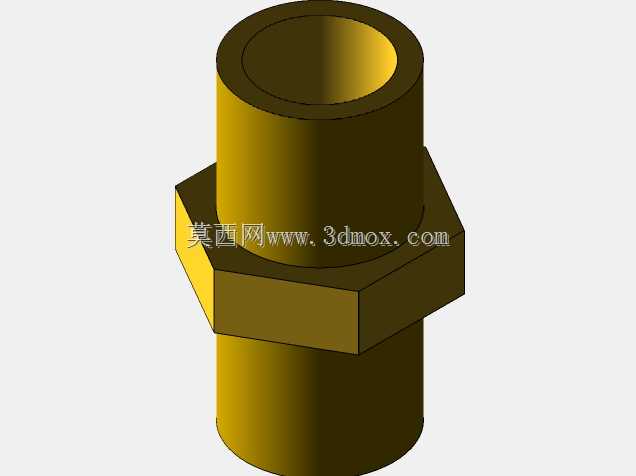

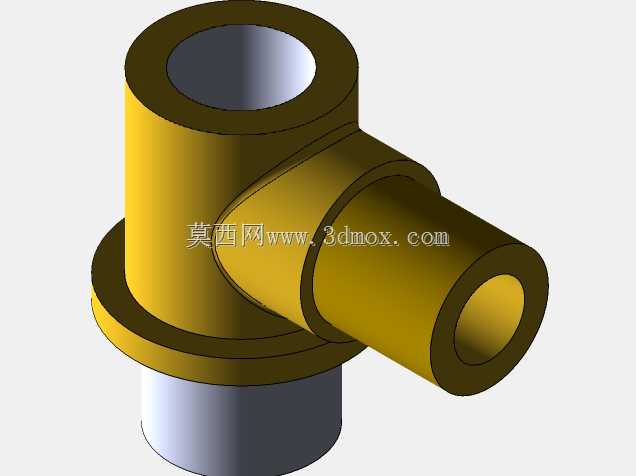

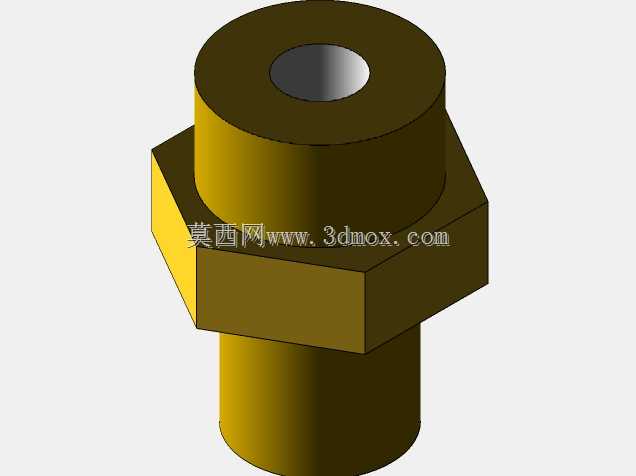

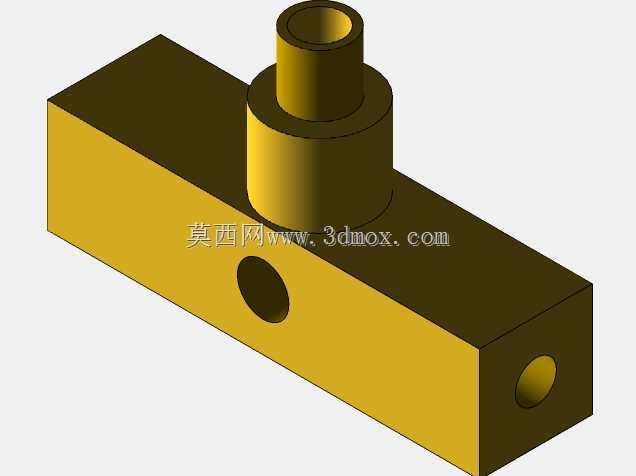

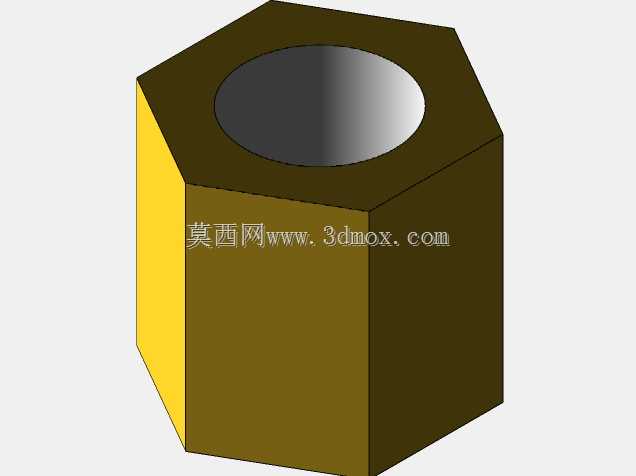

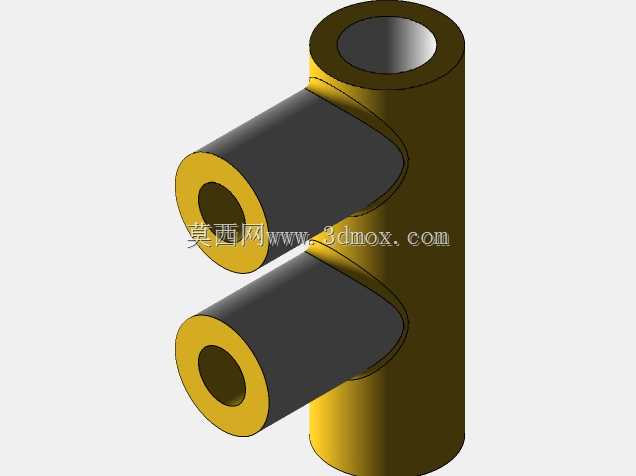

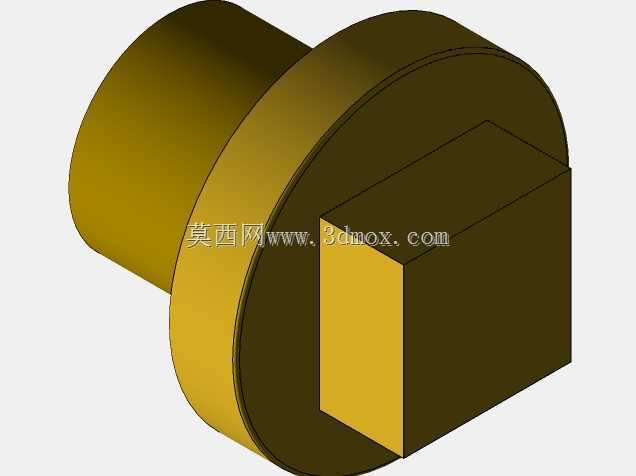

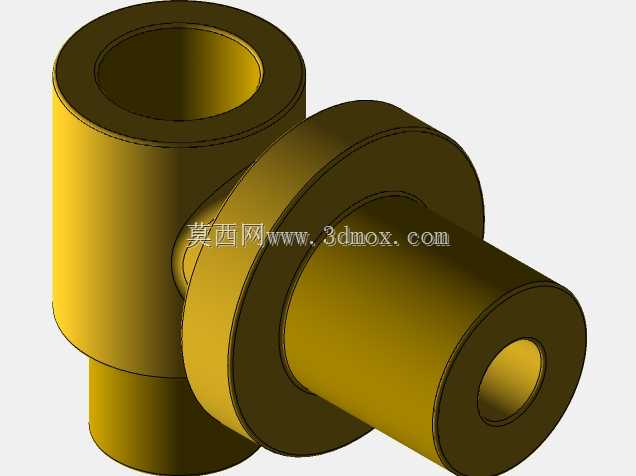

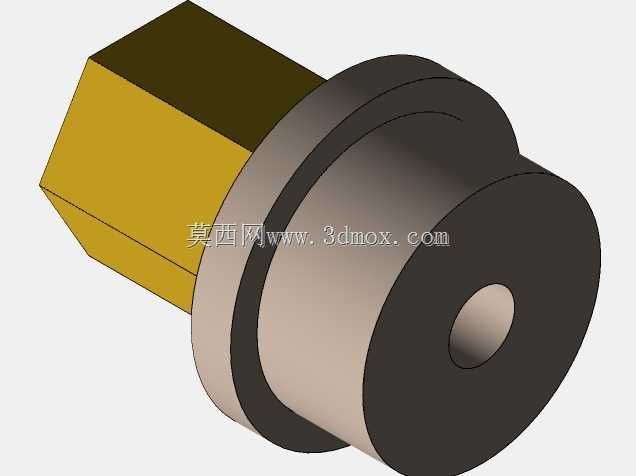

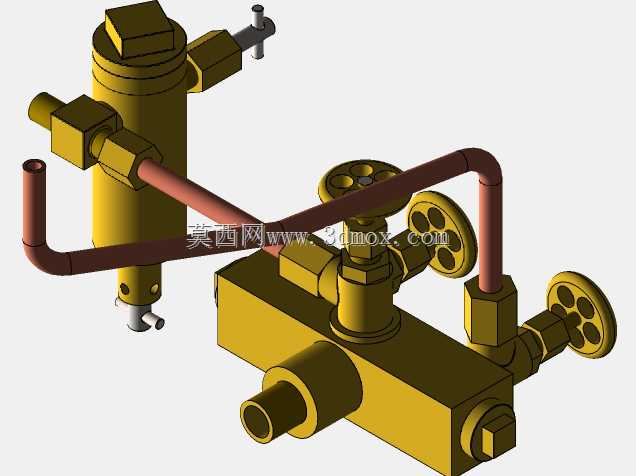

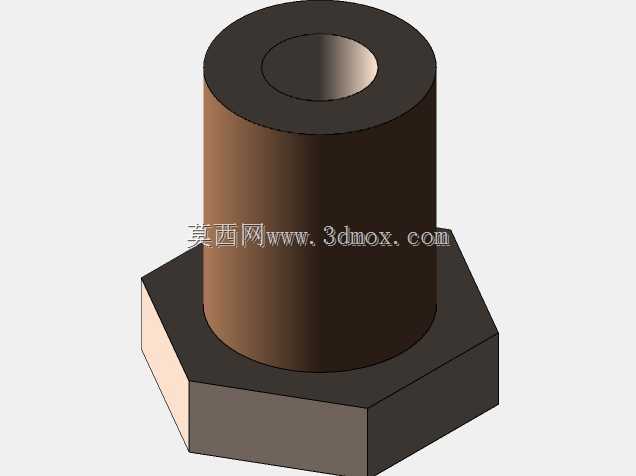

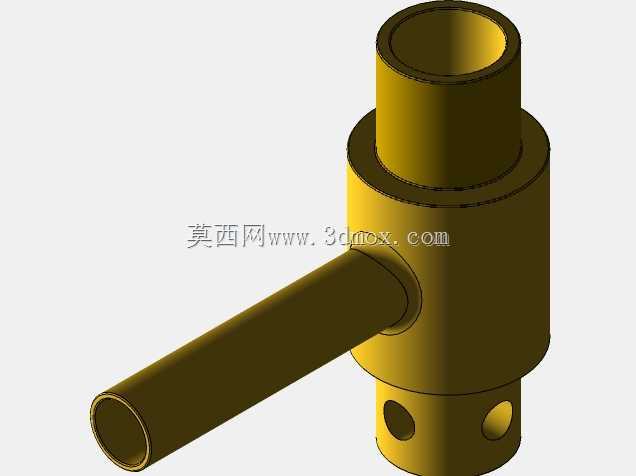

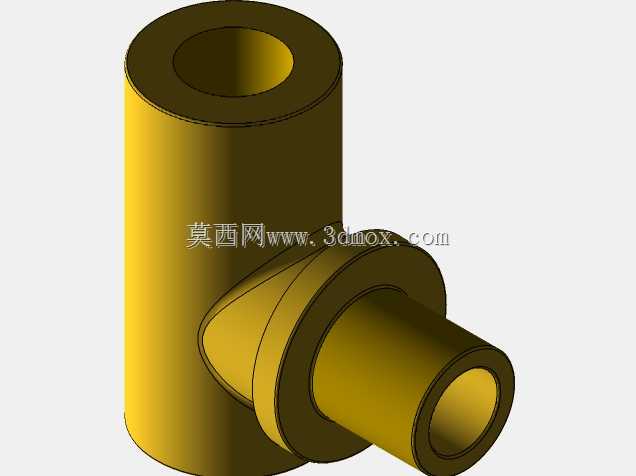

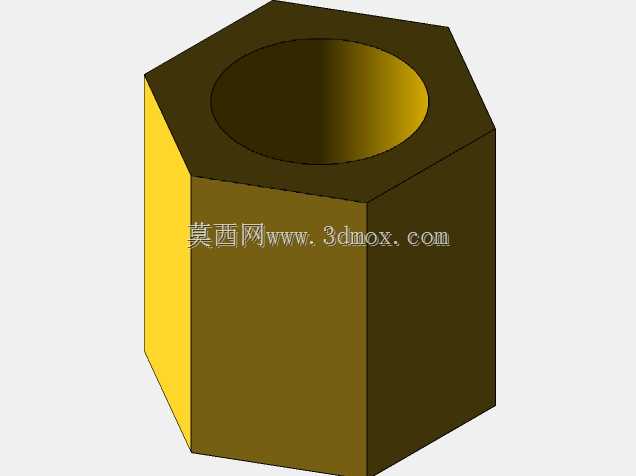

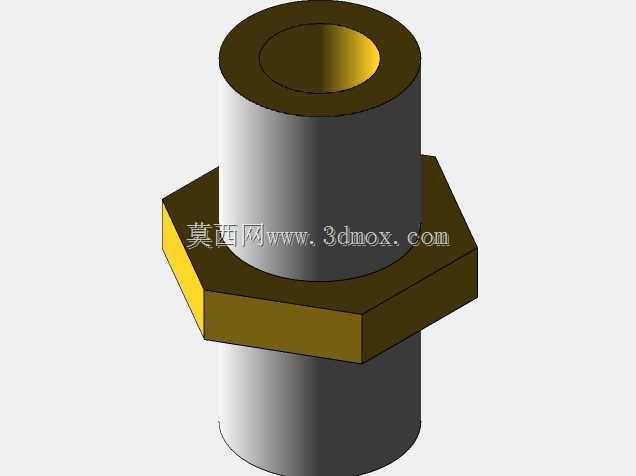

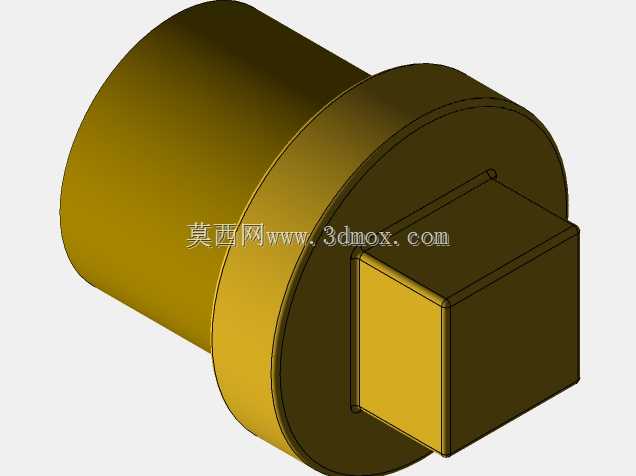

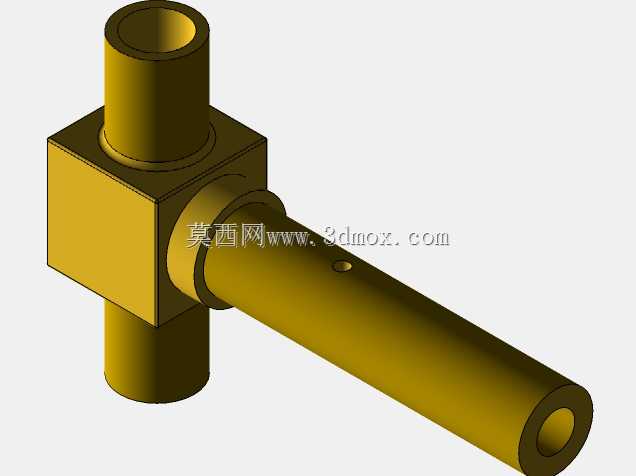

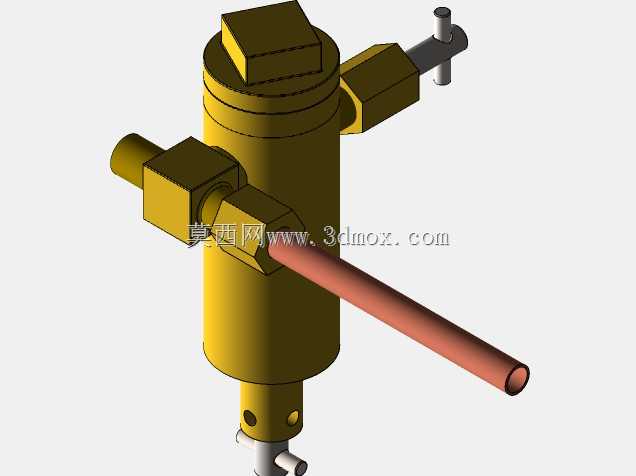

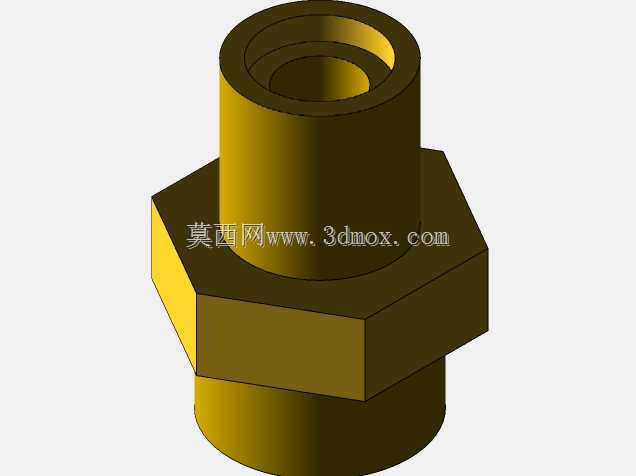

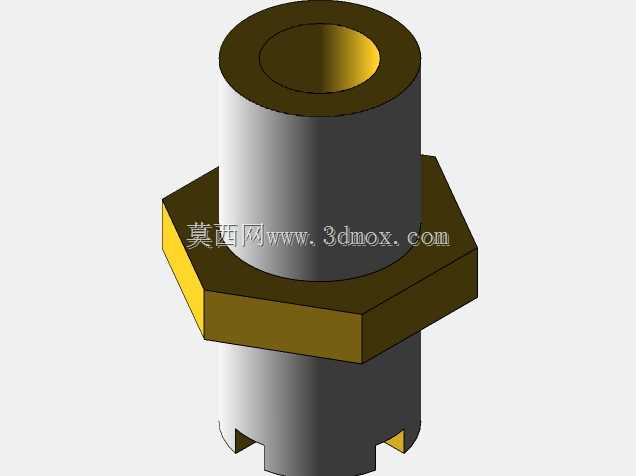

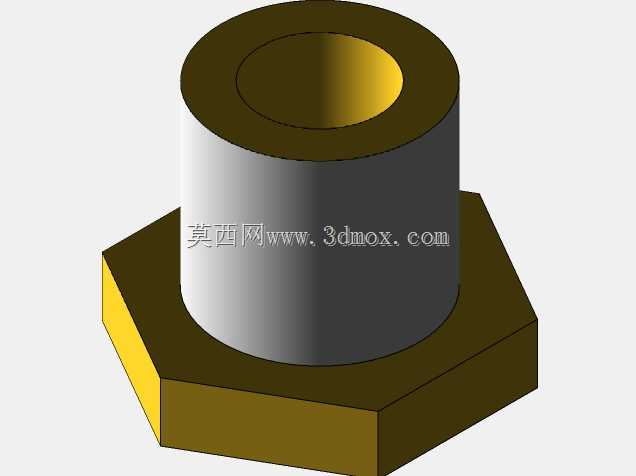

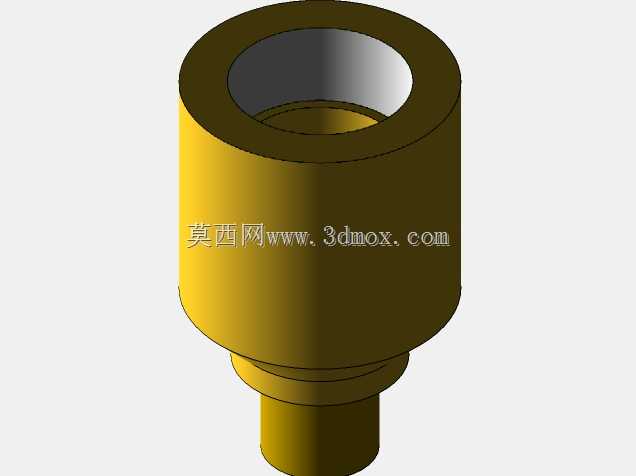

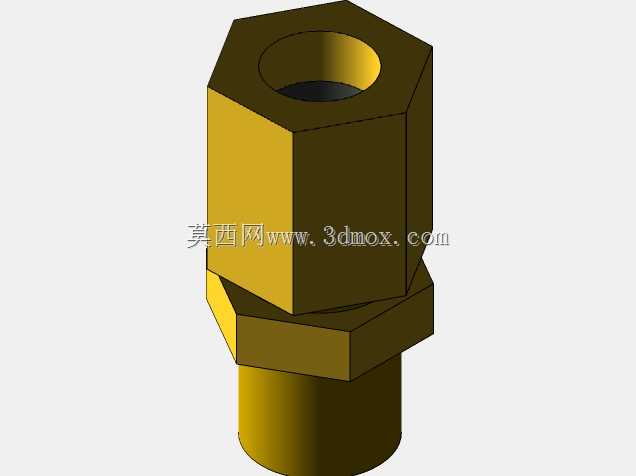

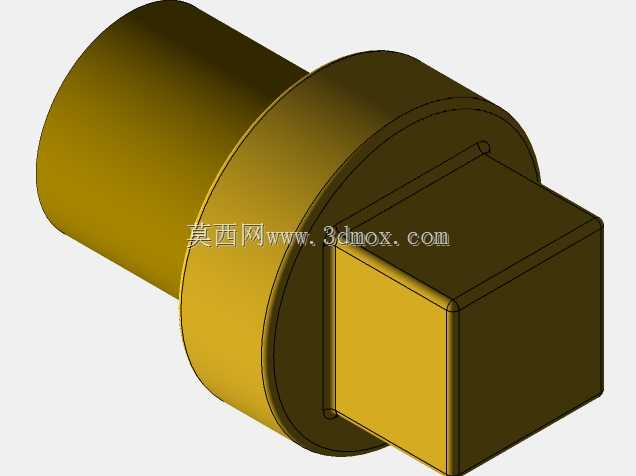

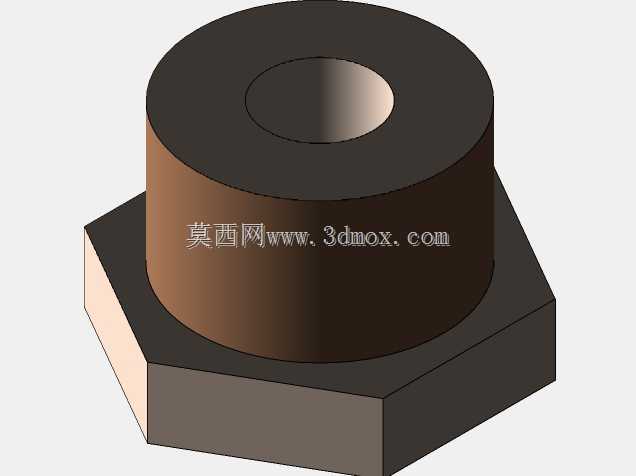

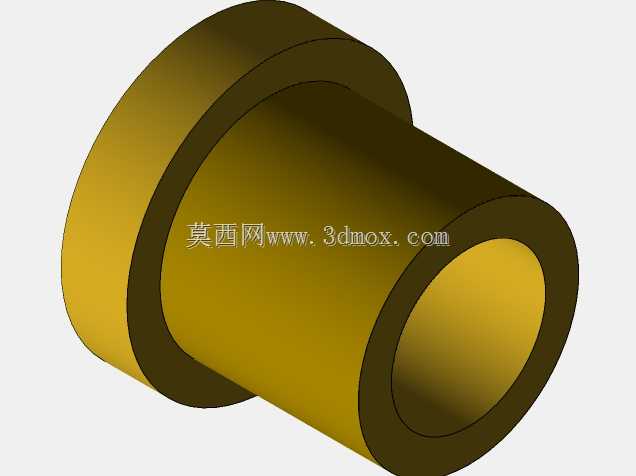

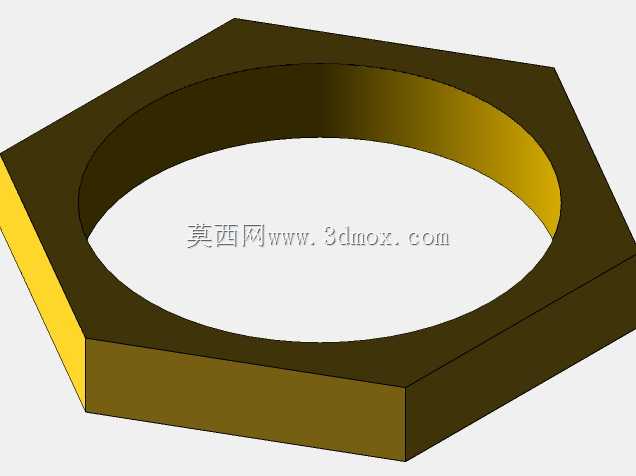

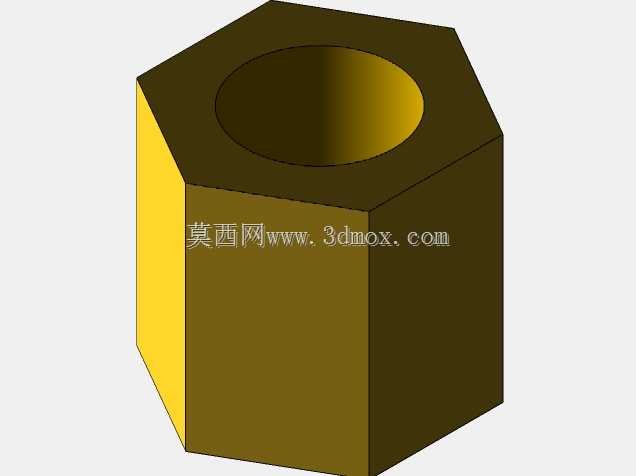

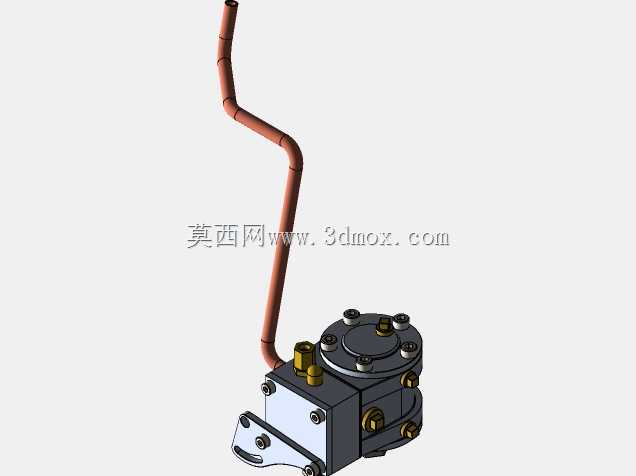

  能够避免作业时人员失足跌落。蒸汽管路的布置全部沿机身结构件表面排布,每一段管路都预留了活接接头位置,方便后期检修时拆卸更换,管路外层没有做全包覆隔热层,是考虑到小型设备作业时操作人员距离管路较近,裸露的管路能够快速散发多余热量,避免密闭空间内管路压力异常升高,同时也能在冬季作业时为操作区域提供一定的温度,改善低温环境下的作业条件。从安装边界来看,整套设备的整机宽度控制在1.2米以内,整机长度不含前置牵引结构为2.1米,整机高度到烟囱顶部为1.8米,能够直接通过常规宽度的厂区大门、街巷通道,运输时不需要额外拆解结构,用普通轻型载货平台就能完成转场运输。前钢轮的辊面宽度为1米,压实作业时的重叠量控制在10厘米就能保证全幅压实无漏压,

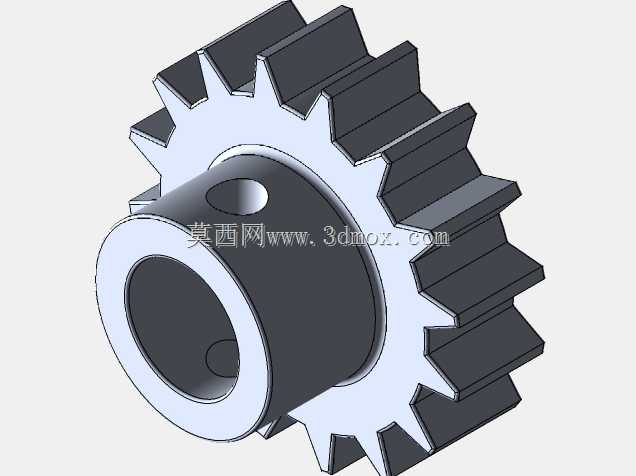

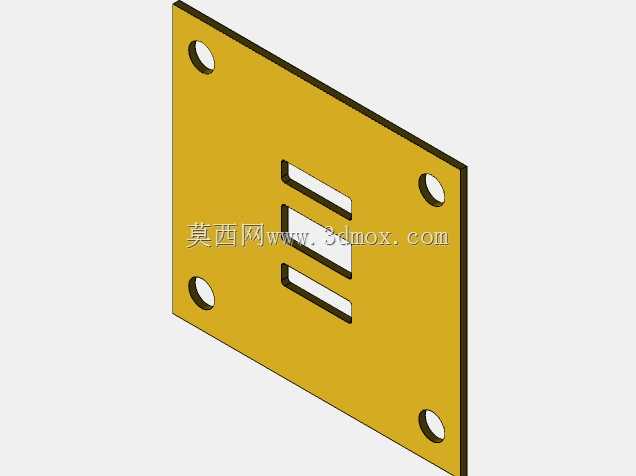

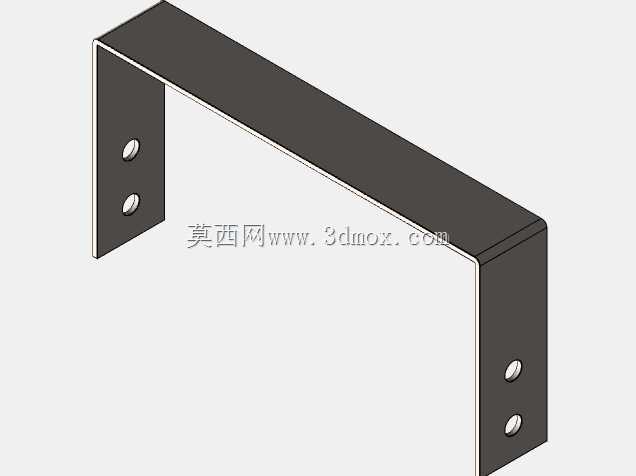

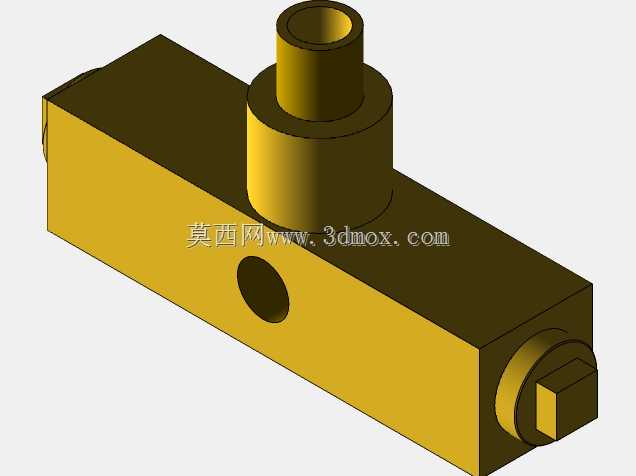

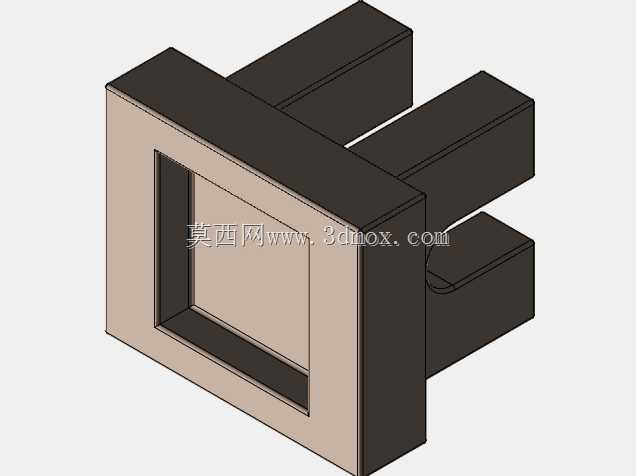

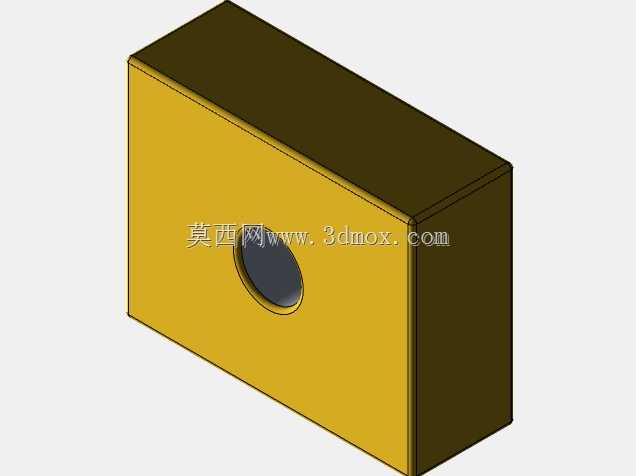

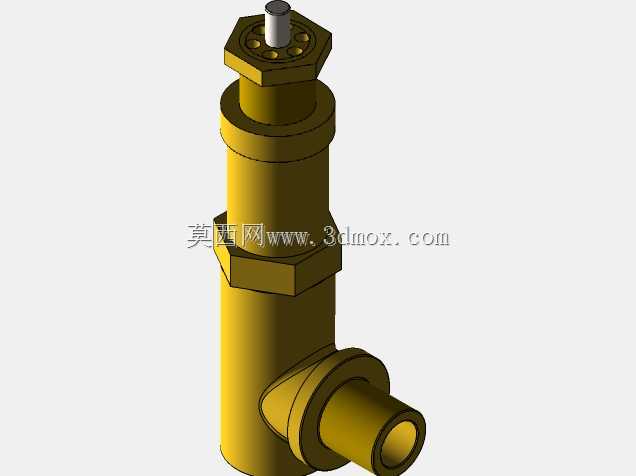

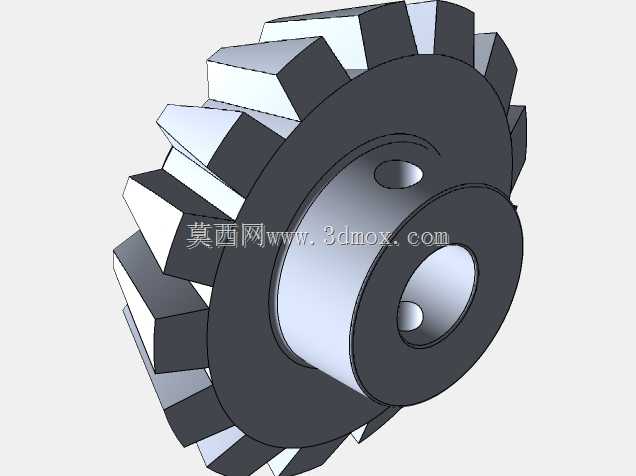

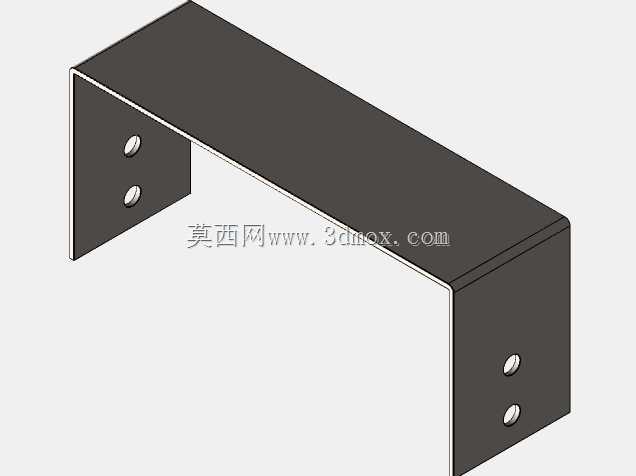

  后驱动辊的直径略小于前压实辊,辊面做了防滑纹理处理,在刚铺设的松散碎石路面上也能提供足够的驱动力,不会出现打滑陷车的情况。锅炉的水位观察窗设置在锅炉筒体侧面,操作人员站在操作位上平视就能看到水位位置,不需要俯身或者攀爬就能监控锅炉运行状态,锅炉顶部的安全阀开启压力设定在常规作业压力的1.2倍,当蒸汽压力超过阈值时会自动排汽泄压,保证作业过程中的安全性。传动齿轮组全部采用开式齿轮结构,外侧加装了简易的金属防护罩,既能够避免碎石、杂物卡入齿轮啮合面,也不会因为全封闭罩壳导致齿轮散热不良,日常检查齿轮磨损情况时只需要打开防护罩的卡扣就能直接观察,不需要拆解大量结构件。这套构型在设计时没有追求过高的作业效率,而是把可靠性、易维护性放在了首位,所有的控制阀件都采用通用的蒸汽管路标准件,在有蒸汽设备运维能力的站点就能完成配件更换,不需要定制特殊规格的零部件,对于小型养护作业场景来说,这种设计能够大幅降低设备的全生命周期使用成本,也能让设备在缺少专业维修条件的偏远区域正常投入使用。
