手动小型弯管加工装置结构设计

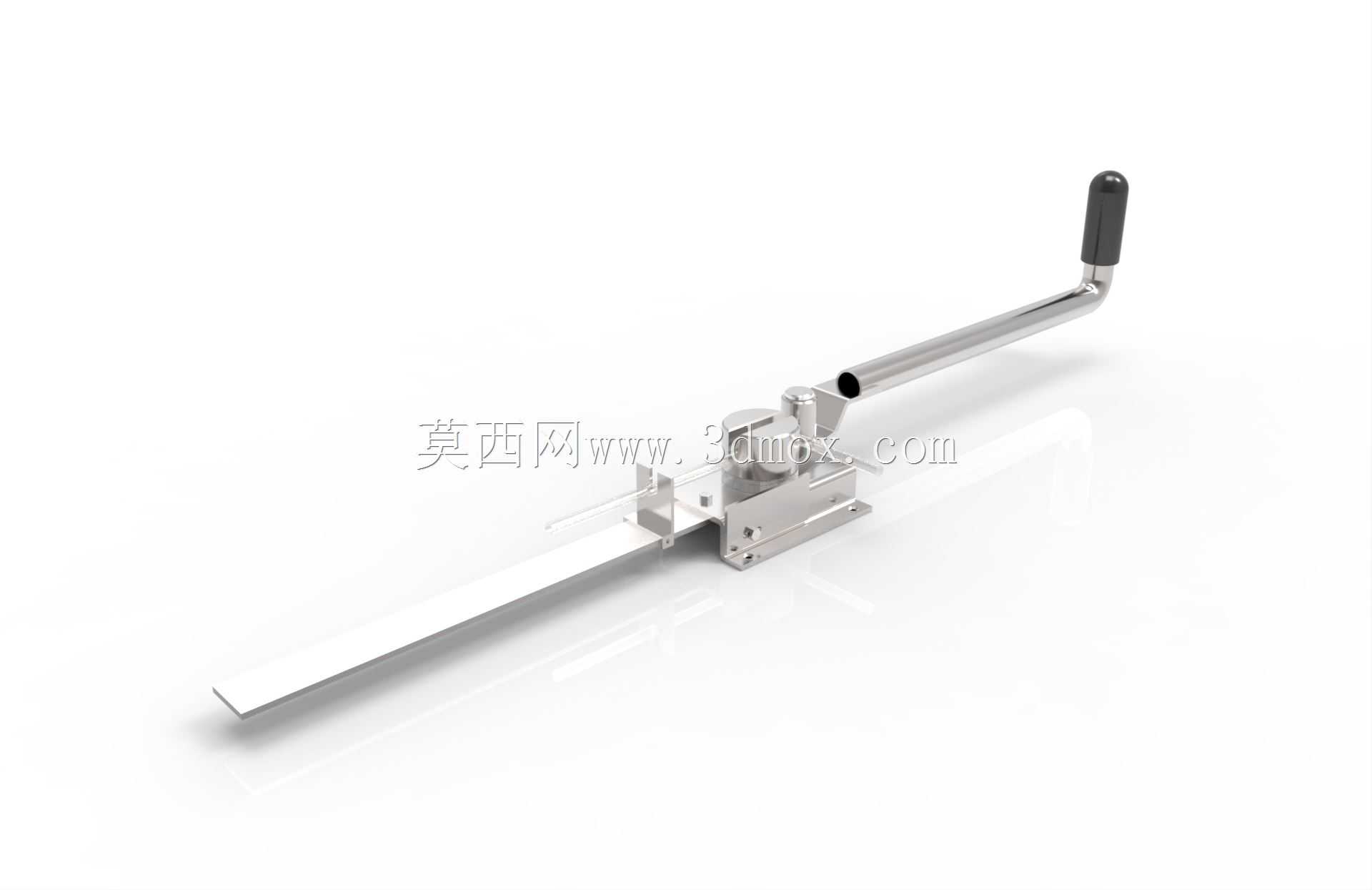

　　在现场管路预制、小型五金加工、维修班组的日常作业场景里，大管径动力弯管设备往往存在进场受限、小批量加工调试成本高的问题，这类适配2-12毫米管径的手动弯管装置，刚好填补了狭小空间、零散弯管作业的设备空白。不同于液压弯管设备需要配套动力源、占用较大作业面积的特性，这款手动弯管装置可以直接固定在工作台边沿、型钢支架甚至临时搭建的作业台面上，不需要外接电源或者液压管路，单人即可完成操作，特别适合水电安装现场的小口径金属管折弯、制冷管路修配、小型金属构件定制加工这类作业场景。从结构设计逻辑来看，这款装置采用了长力臂操作杆搭配成型轮的核心结构，操作杆的长度经过力矩匹配设计，操作人员施加在手柄端的力经过杠杆放大后，

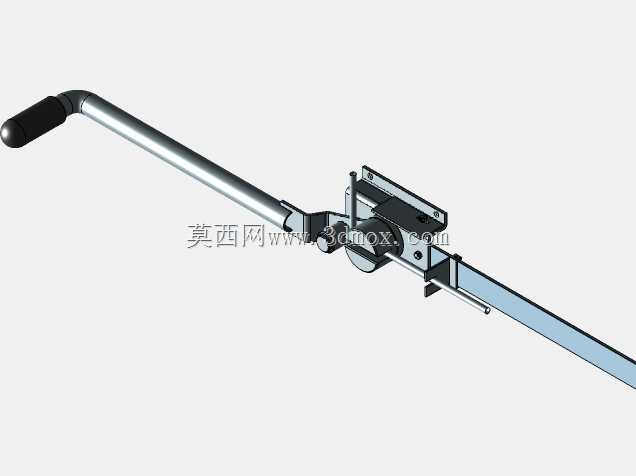

　　刚好可以满足2到12毫米直径软态金属管、薄壁钢管的冷弯成型需求，不会因为力臂过短导致操作费力，也不会因为力臂过长造成装置整体收纳不便。装置的固定基座采用了平板式安装结构，基座上预留了多个安装孔位，可以通过螺栓、卡具快速固定在不同厚度的工作台面上，安装边界的适配性较强，不需要专门定制安装基座，现场作业时可以快速完成装夹固定，作业完成后也能快速拆卸收纳。成型轮的型槽尺寸和适配管径严格匹配，弯管作业时管材嵌入型槽内，随着操作杆的转动，管材沿着成型轮的圆弧轨迹逐步发生塑性变形，整个折弯过程中型槽会对管材管壁形成均匀的支撑，避免小口径薄壁管折弯过程中出现管壁瘪陷、折弯处起皱的常见问题，折弯圆弧的一致性较好，不需要后续对弯折处进行二次校形。

　　装置的导向定位结构可以沿着基座上的导轨调整位置，根据不同的折弯长度需求快速定位管材的进给位置，不需要额外的测量标记就能保证同批次弯管的弯折位置尺寸统一，在批量加工同规格弯管件时能有效减少重复测量的工作量，提升作业效率。操作手柄的末端做了防滑握持结构，表面采用防滑材质包裹，操作人员施力时不容易出现打滑脱手的情况，长操作杆的转动行程经过优化，单次折弯作业的操作角度覆盖常用管路弯折角度范围，从90度直角弯到小角度圆弧弯都可以通过控制操作杆的转动行程来实现，不需要更换成型轮就能完成常规角度的折弯作业。从实际使用的角度来看，这类手动弯管装置没有复杂的传动结构，日常维护只需要定期在转动铰接点加注润滑脂，清理成型轮型槽内的金属碎屑即可，

　　故障率极低，适合在没有专业设备维护能力的作业现场长期使用。和市面上常见的小型手动弯管工具相比，这款装置的基座刚性做了针对性加强，折弯过程中基座不会因为受力出现形变，折弯角度的控制精度更高，长期使用后也不会因为基座变形导致折弯尺寸出现偏差。导轨式的定位结构相比固定式挡块，调整范围更大，不管是加工短尺寸的弯管接头还是长尺寸的管路弯段，都能通过调整定位块的位置找到合适的支撑点，避免管材进给过程中出现偏移，保证折弯后的管路直线段和圆弧段的同轴度符合装配要求。在五金维修、户外现场作业、小型加工门店的日常加工场景里，这类手动弯管装置不需要复杂的操作培训，新入职的作业人员经过简单的操作演示就能掌握使用方法，折弯过程中可以根据手感实时控制施力速度，针对不同材质的管材调整折弯节奏，比如针对硬度稍高的管材可以缓慢施力逐步成型，针对软态铜管、铝管可以适当加快操作速度，灵活适配不同材质管材的加工需求。装置整体的结构紧凑，除了长操作杆之外其余部件的体积都比较小，收纳时可以将操作杆转动到和基座平行的位置，整体占用的收纳空间很小，可以直接放入工具柜或者随维修车辆携带，满足流动作业的设备携带需求。
