双作用摆动式蒸汽动力机构

项目分类:通用机械零部件 发布时间:2021-11-08 ID:376128
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构
  • 双作用摆动式蒸汽动力机构

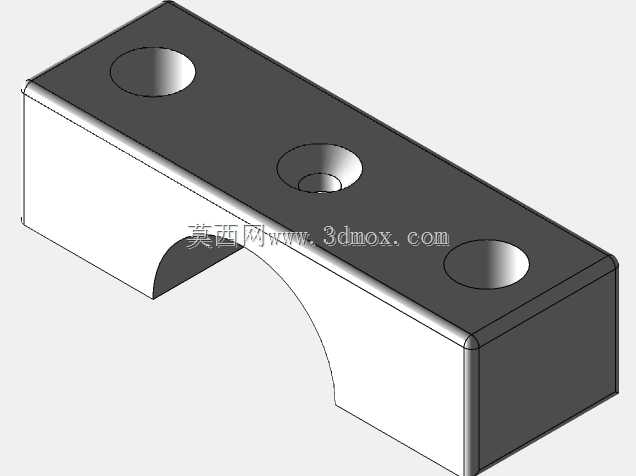

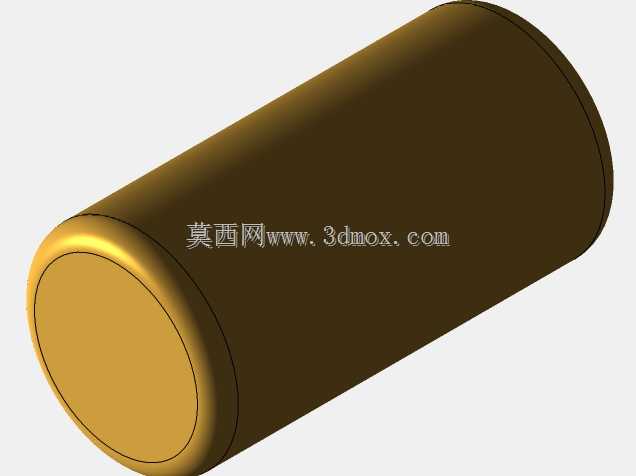

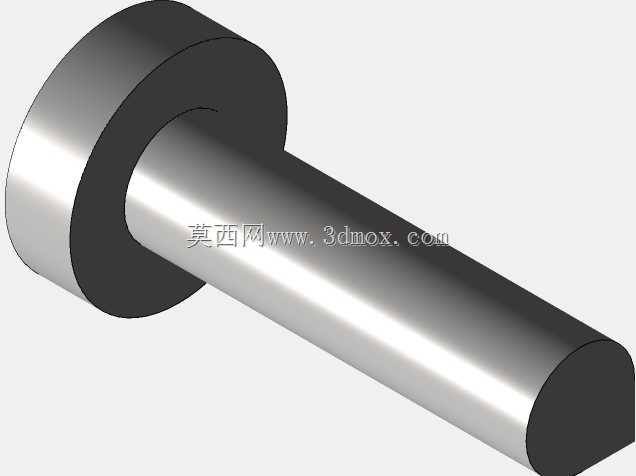

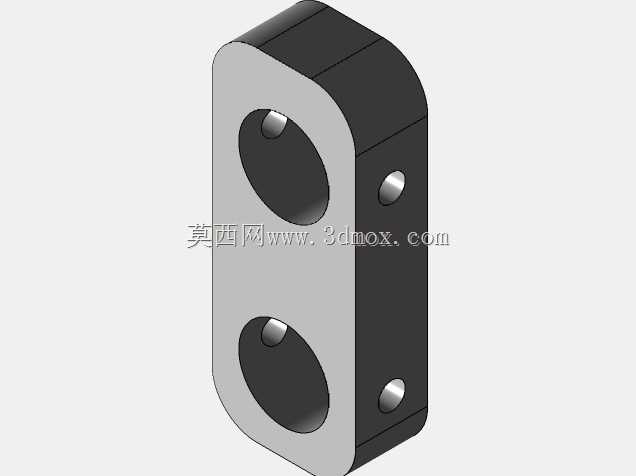

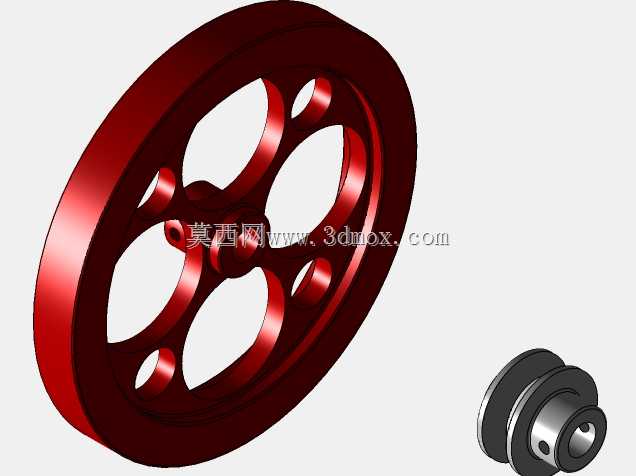

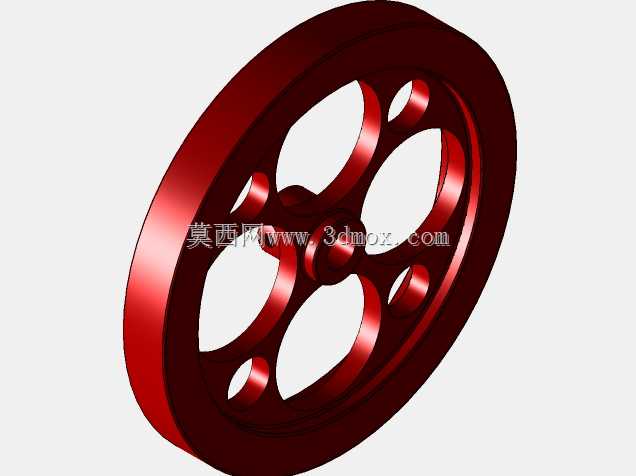

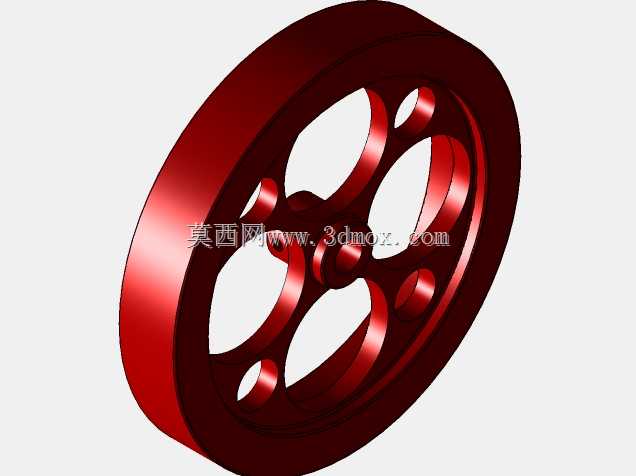

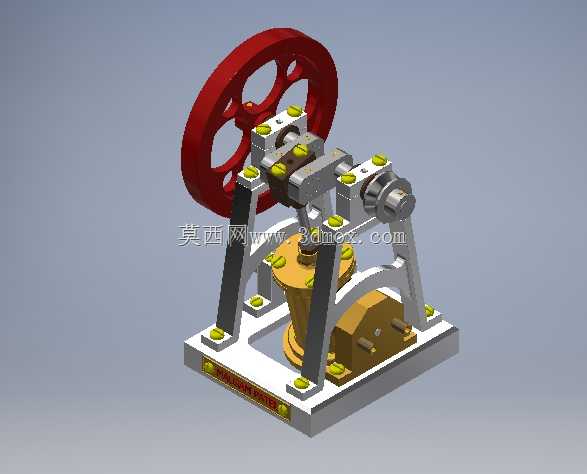

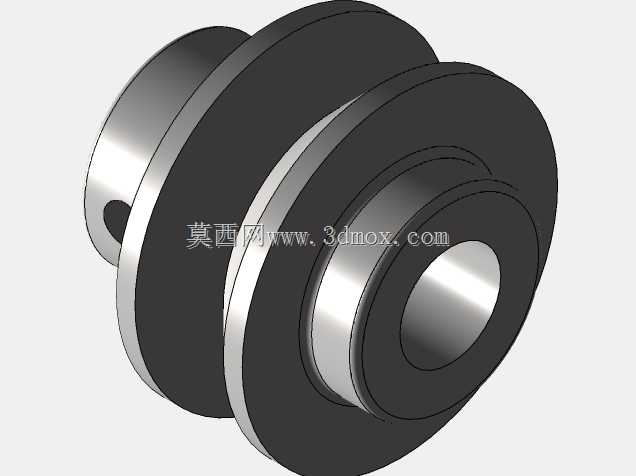

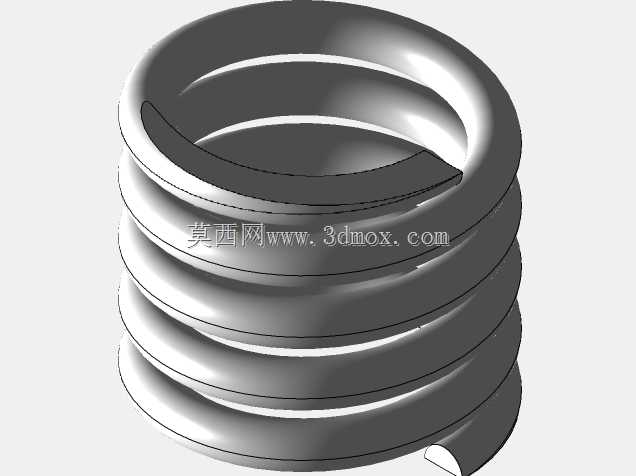

  在小型蒸汽动力演示装置、教学实验台以及复古动力设备的配套结构中,双作用摆动式蒸汽机构是兼顾结构紧凑性与动力输出效率的典型执行单元,这类结构不同于传统固定式缸体的蒸汽机,缸体本身可绕固定铰点做小角度摆动,省去了复杂的十字头与独立配气滑块结构,大幅压缩了整机的安装空间。从实际应用场景来看,这类结构常被用于小型蒸汽动力模型的动力输出端,也可作为低压蒸汽工况下的往复动力执行件,搭配小型飞轮即可实现稳定的连续回转输出,在教学场景中能够直观展示蒸汽热能向机械能转换的完整过程,帮助学习者理解配气相位、往复运动转换为回转运动的机械原理。

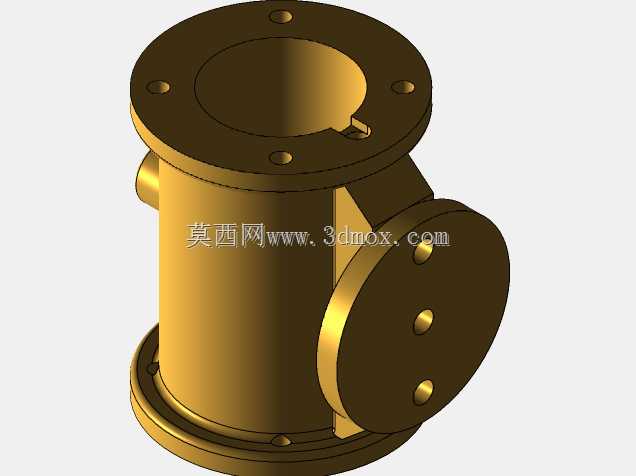

  从功能特性上看,双作用结构意味着蒸汽可分别进入缸体的两个腔室,活塞在两个行程中都能对外输出动力,相比单作用结构动力输出的均匀性更好,飞轮的配重需求也更低,运转时的转速波动更小。摆动式的缸体设计直接将缸体作为配气通路的一部分,缸体摆动的过程中即可完成进排气口的切换,不需要额外设计外置的配气阀组,零件数量相比传统固定式缸体蒸汽机减少近三成,装配环节的公差配合要求也更易控制,日常维护时仅需检查活塞密封与铰接点的磨损情况即可。

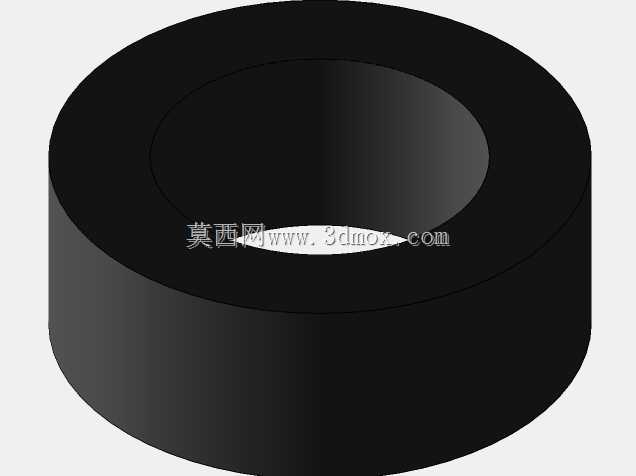

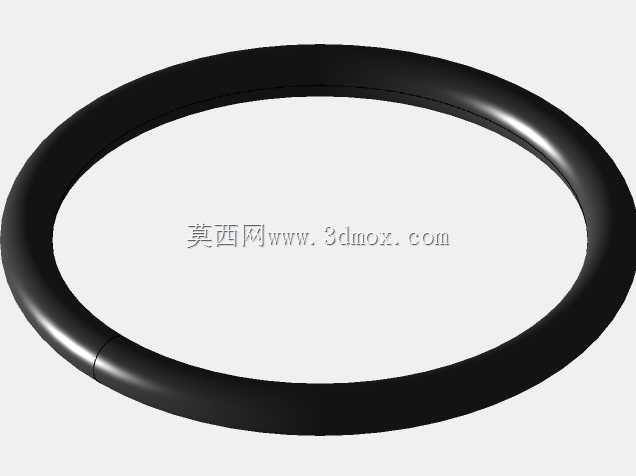

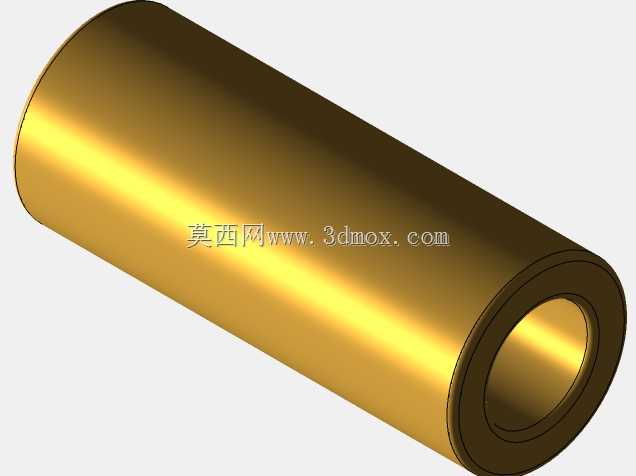

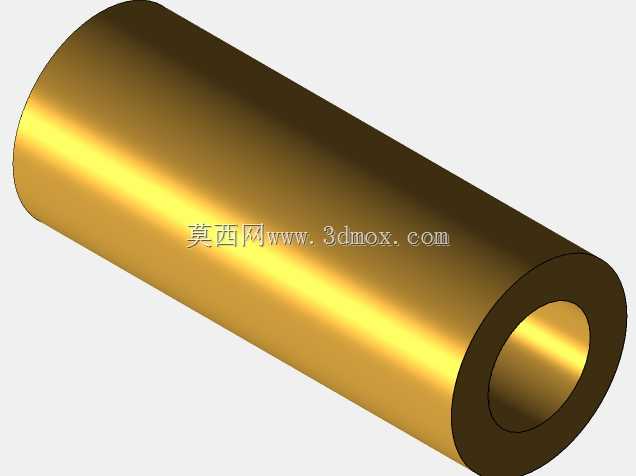

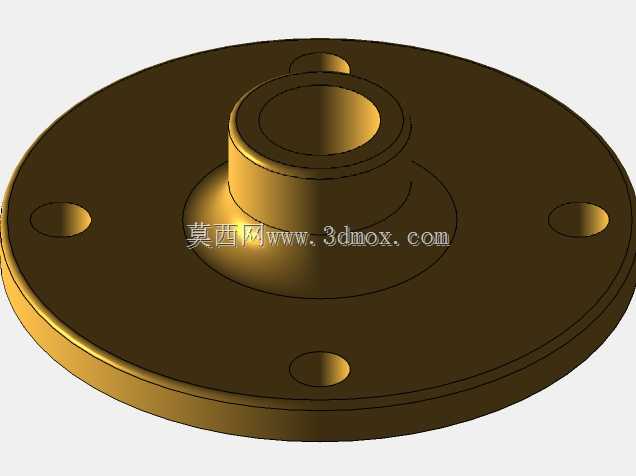

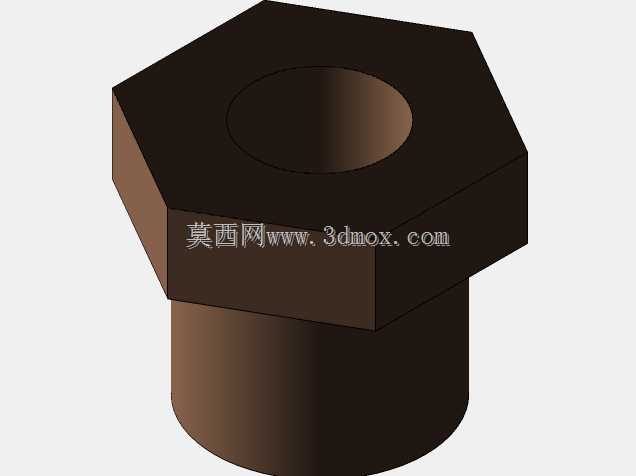

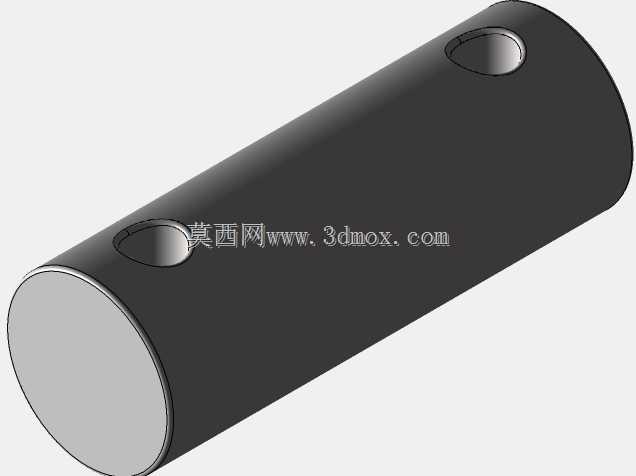

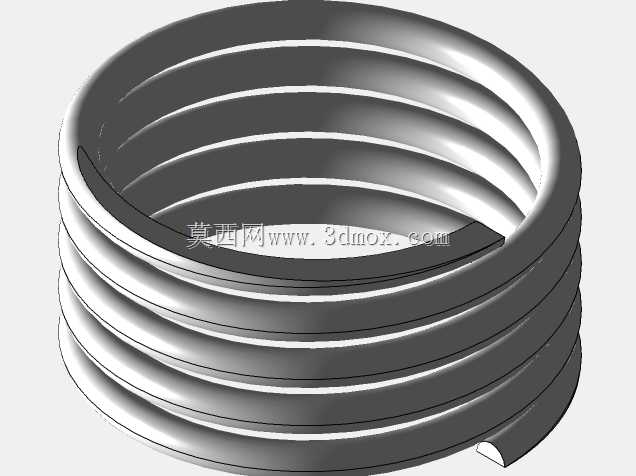

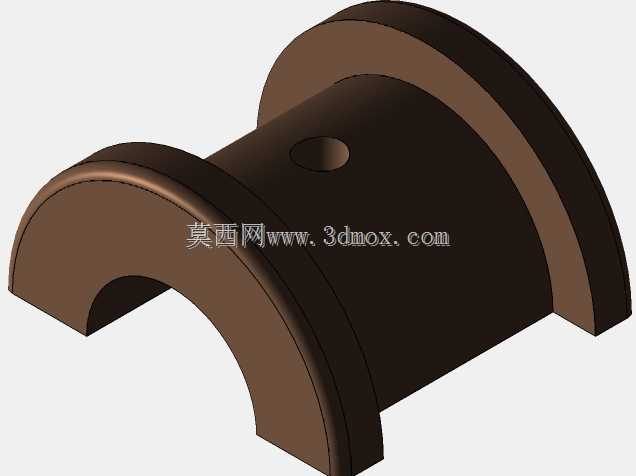

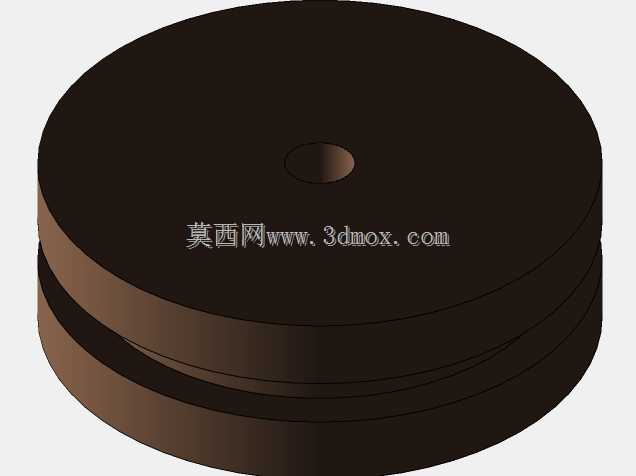

  设计这类结构时,首先要确定活塞的行程与缸径的匹配关系,结合目标输出扭矩与工作蒸汽压力,计算活塞的有效作用面积,同时要校核摆动铰点的位置,保证缸体摆动的角度刚好覆盖进排气口的开闭区间,避免出现配气正时偏差导致的动力损失或卡滞。缸体的摆动铰点需要设置耐磨衬套,因为长期往复摆动过程中铰接位置会承受交变的径向载荷,衬套材质可选择锡青铜或者自润滑复合材料,降低维护频率。活塞与缸筒的配合间隙需要根据蒸汽工作温度做热膨胀补偿,避免热态运行时出现活塞卡滞或者密封失效漏汽的问题,密封件通常选用耐温橡胶或者填充聚四氟乙烯材质,兼顾密封性能与低摩擦阻力。

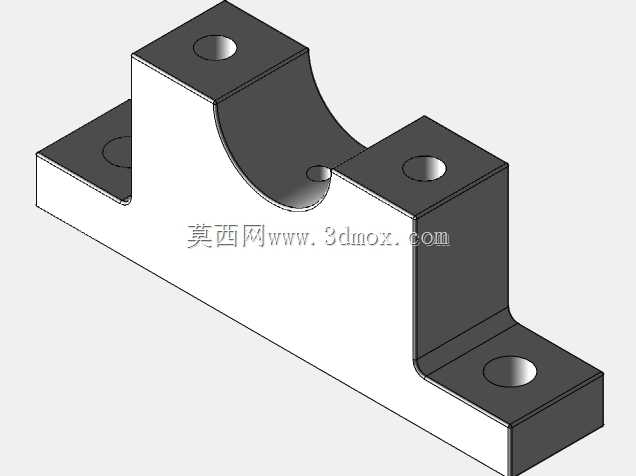

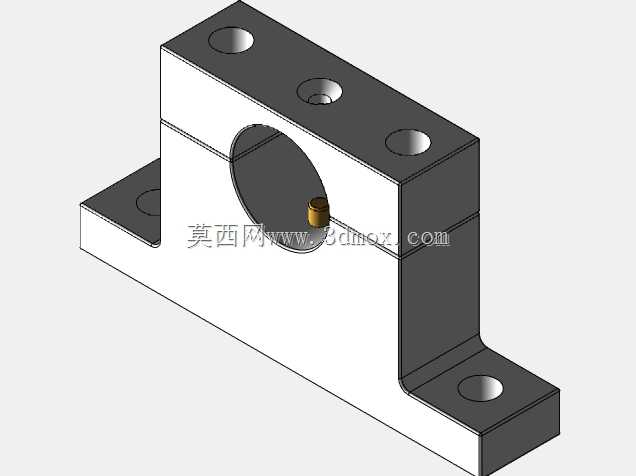

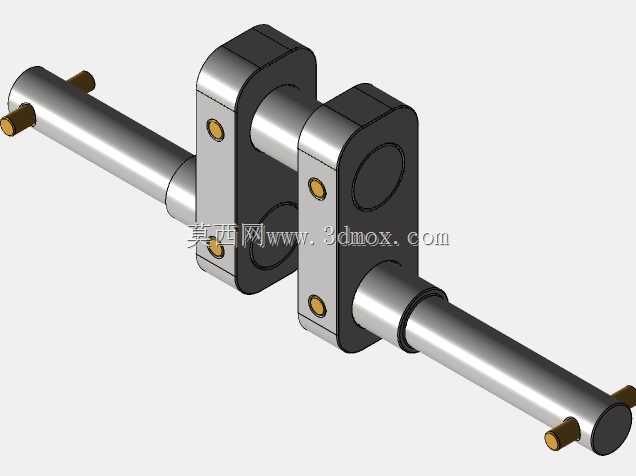

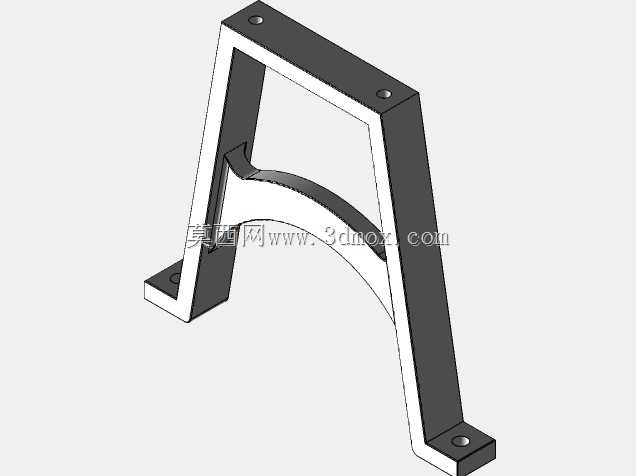

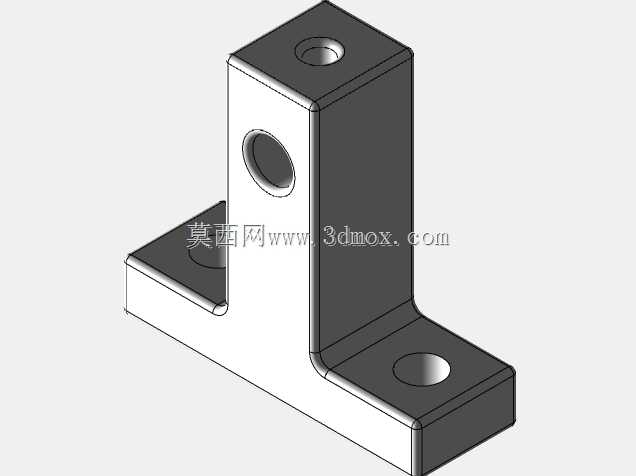

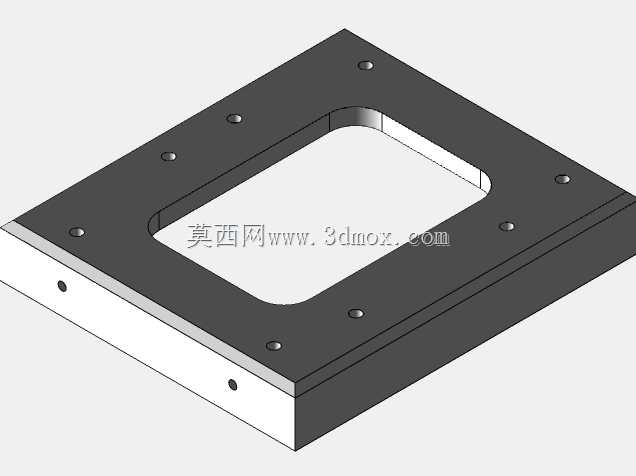

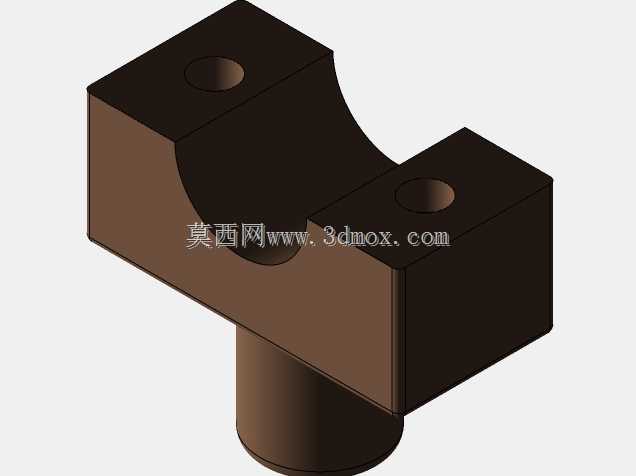

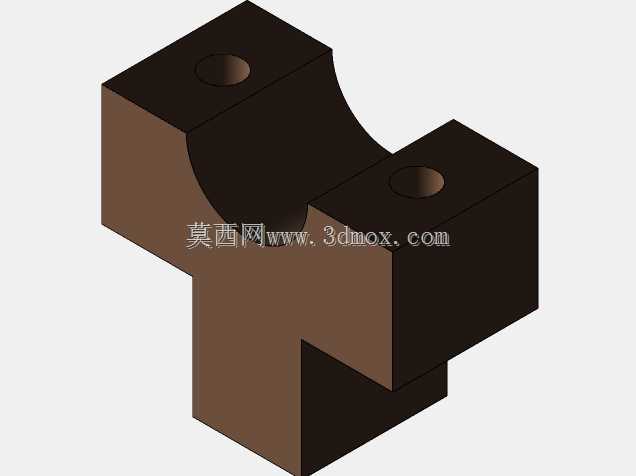

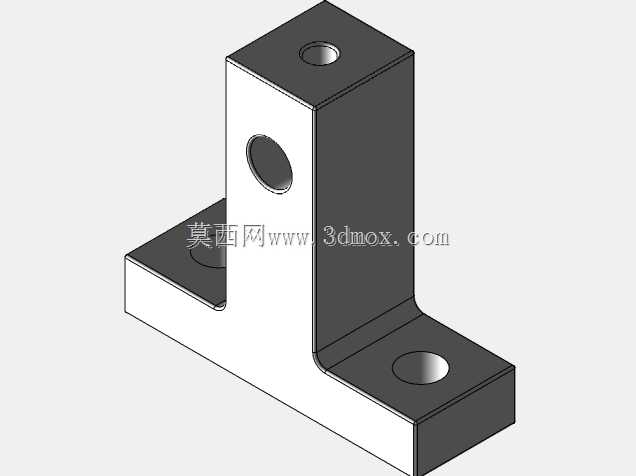

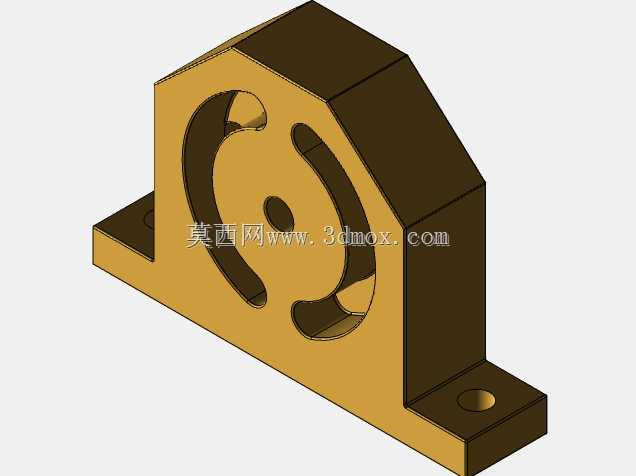

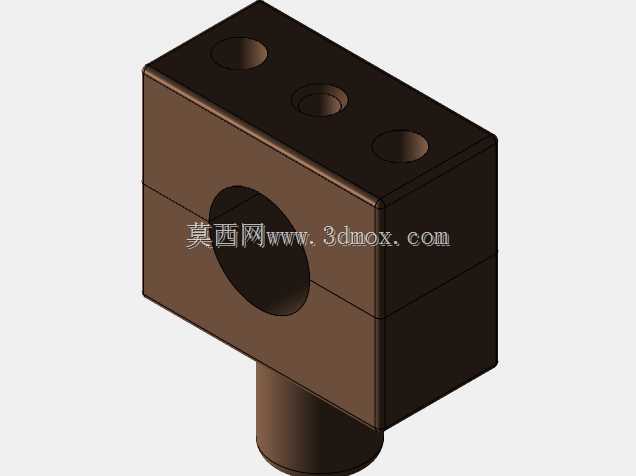

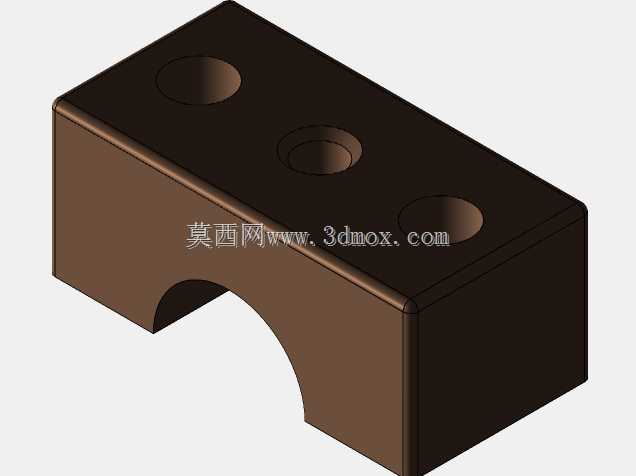

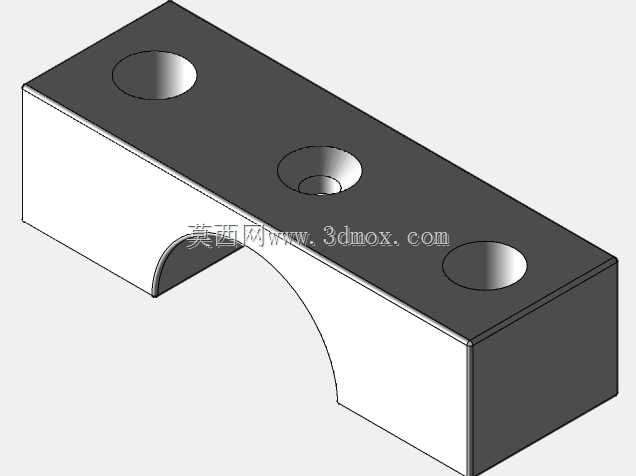

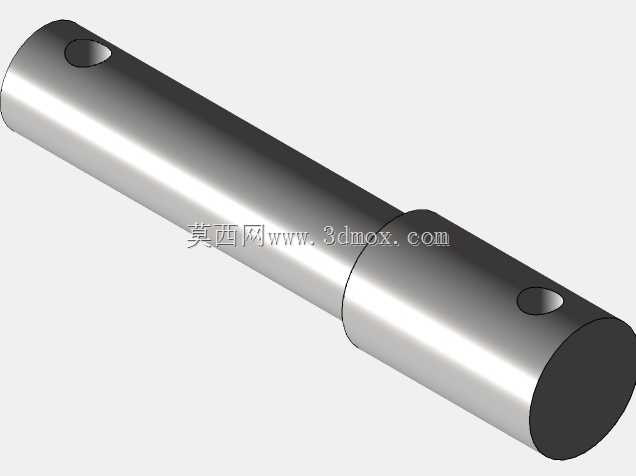

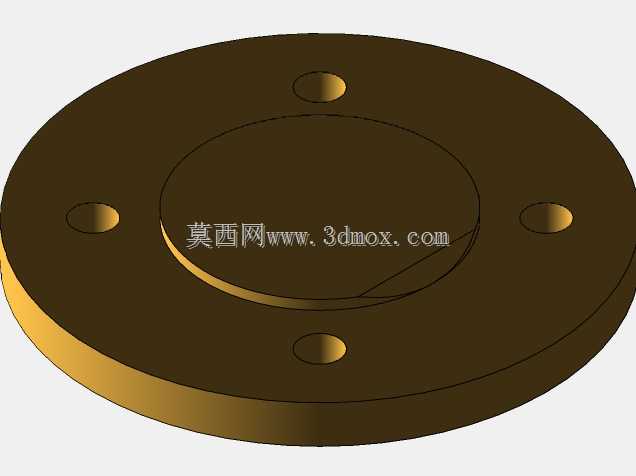

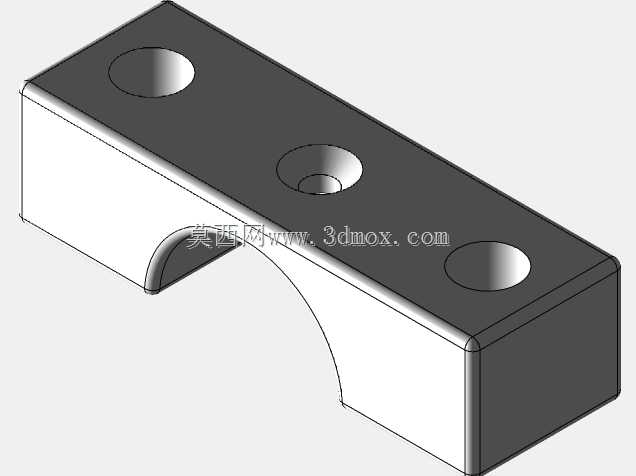

  安装边界方面,这类结构的整体布局需要预留缸体摆动的活动空间,不能在缸体摆动的圆弧轨迹范围内布置其他干涉零件,底座的安装孔位需要与曲轴轴承座、飞轮支架的孔位统一基准,保证曲轴的回转轴线与缸体摆动铰点的轴线平行度控制在合理公差范围内,否则会出现运转卡滞、密封件偏磨的问题。曲轴的曲柄半径直接决定活塞行程,设计时需要结合缸体的摆动角度做运动仿真,验证活塞在上下止点位置时,缸体的摆动角度刚好完成进排气口的切换,同时要避免活塞运行到行程端点时与缸盖发生碰撞,预留合适的余隙容积,余隙容积过大会降低蒸汽的做功效率,过小则容易出现活塞撞缸的故障。

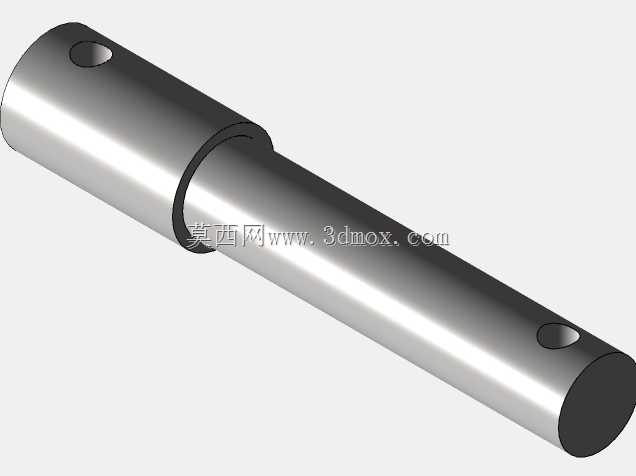

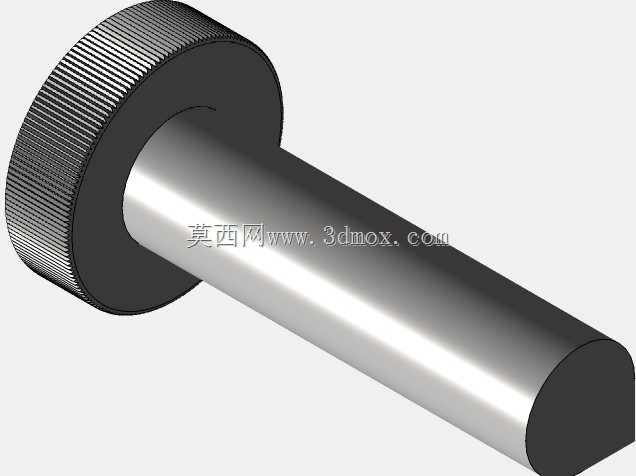

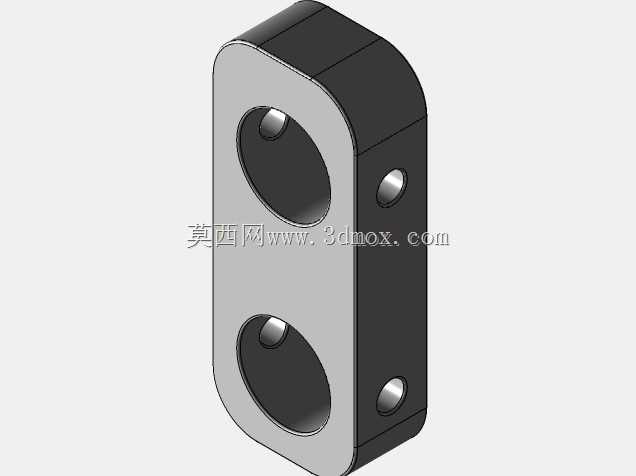

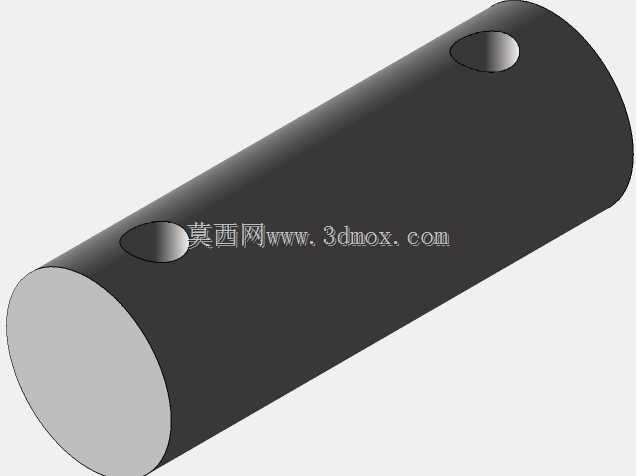

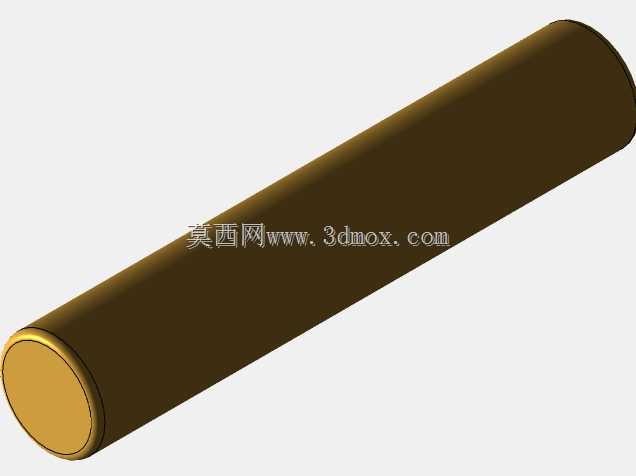

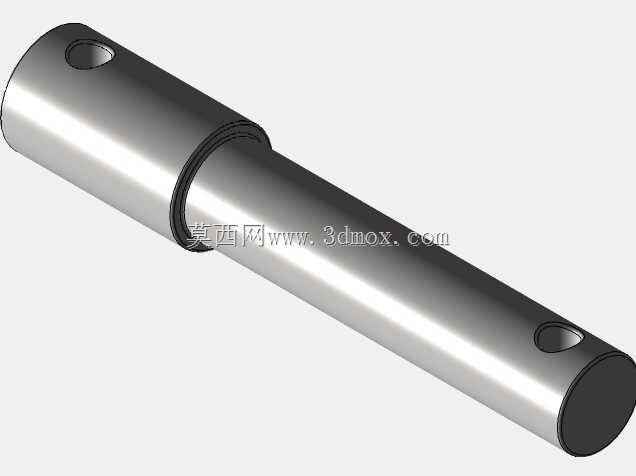

  从结构细节来看,连接活塞与曲轴的连杆小头与活塞销采用间隙配合,大头与曲柄销的配合需要设置润滑油槽,因为这类低速运转的蒸汽机构通常采用油脂润滑即可,不需要复杂的压力润滑系统。进排气接口通常布置在缸体的摆动铰接端,这样可以避免缸体摆动时外接蒸汽管路出现反复弯折的问题,管路连接采用硬管配合活动铰接接头,或者采用耐温柔性软管,保证蒸汽输送的密封性。整机装配完成后需要进行空载磨合,先通入低压蒸汽检查运转是否顺畅,有没有卡滞或者漏汽的位置,逐步提升蒸汽压力到额定工作值,观察运转时的转速稳定性,检查各铰接位置的温升情况,确保没有异常磨损。这类结构的整体尺寸通常比较紧凑,不需要很大的安装基础,适合在桌面级实验装置、小型动力展示设备上使用,运转时的振动也比同功率的固定式缸体蒸汽机更小,因为摆动的缸体可以抵消一部分活塞往复运动产生的惯性力,对底座的刚度要求也更低。
