离心铸造用卧式长筒型铸模结构

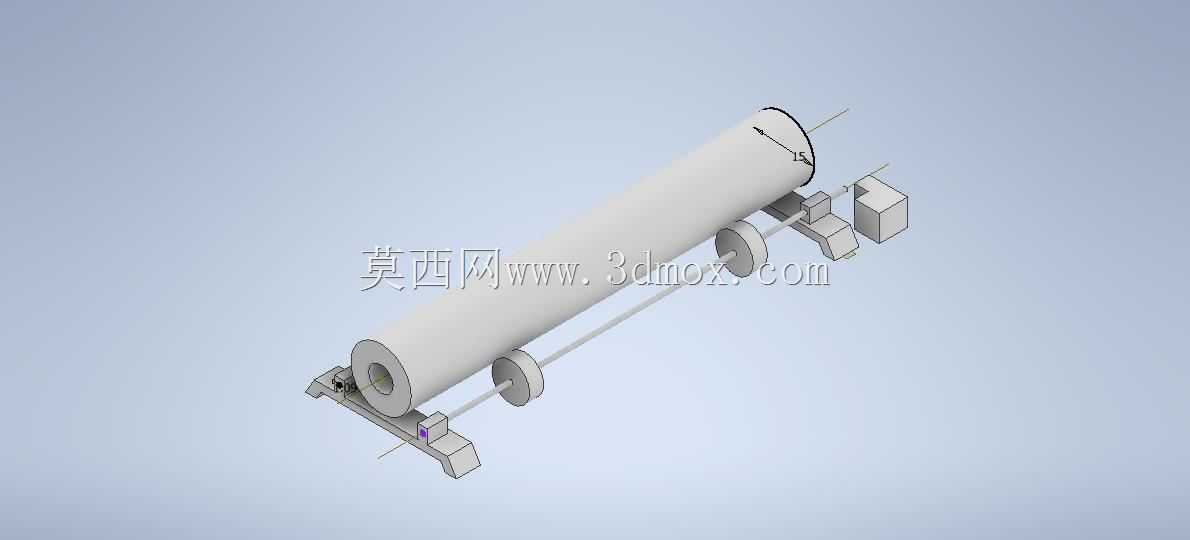

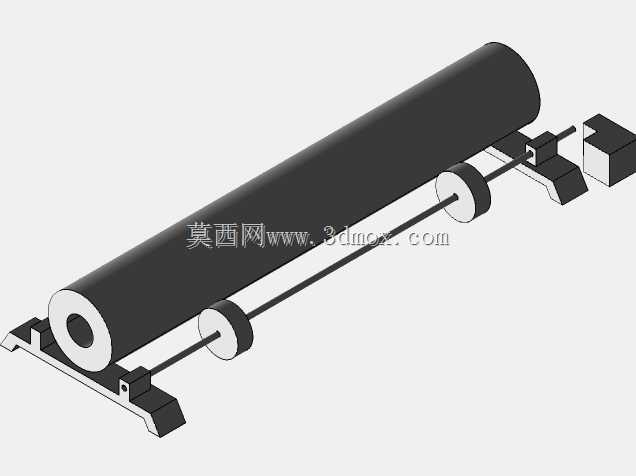

　　这套离心铸模结构主要适配卧式离心铸造工艺场景，在管材类、轴套类、联轴器毛坯、泵类回转体铸件的生产环节中承担铸型功能，区别于静态重力铸造的成型逻辑，其核心是依托铸模自身高速旋转产生的离心力，将注入模腔的熔融金属液均匀甩向模腔内壁，在离心力场作用下完成充型、凝固与补缩，最终获得致密度更高、气孔夹渣缺陷更少的回转类铸件。从结构组成来看，整套装置包含长筒型的铸模主体、两端的支撑托轮组件、端部的限位挡轮结构、驱动端的连接接口以及浇注端的定位挡块，铸模主体为等径直筒结构，内壁为成型工作面，加工时需保证内壁圆柱度与表面粗糙度，避免铸件脱模时出现拉伤或壁厚不均问题；两端的轴颈部位与支撑托轮直接接触，托轮采用对称双组布置，

　　每组两个托轮呈V型支撑姿态承托管模，既承担铸模与内部金属液的全部重量，又能保证铸模高速旋转时的回转精度，减少径向跳动带来的铸件壁厚差。端部的挡轮结构布置在铸模的非驱动端，主要限制铸模旋转过程中产生的轴向窜动，避免高速旋转时铸模移位引发的安全风险与成型偏差；浇注侧的定位挡块用于辅助对准浇注流槽，保证金属液能够平稳注入模腔内部，减少浇注过程中的金属液飞溅与卷气问题。在设计思路上，首先要匹配生产铸件的规格参数确定铸模内径与有效工作长度，铸模内径需预留足够的涂料层厚度与铸件凝固收缩量，有效工作长度则要匹配目标铸件的长度尺寸，同时在两端预留出工艺余量段，避免铸件端部出现缺肉或冷隔缺陷；支撑托轮的间距设计需要结合铸模的挠度变形计算，

　　长筒型铸模在高温与重载作用下会产生一定的弯曲变形，托轮间距过大会导致铸模中部挠度过大，旋转时跳动量超标，间距过小则会增加不必要的结构占用空间，需根据铸模的材质、壁厚、工作转速与最大承载重量做受力校核，保证工作状态下铸模的径向跳动量控制在工艺允许范围内。安装边界方面，整套铸模组件需安装在水平的离心铸造机机座上，安装时需校准两组托轮的平行度与水平度，保证四个托轮与铸模轴颈的接触均匀，避免局部接触应力过大导致轴颈过早磨损；铸模的中心高需匹配浇注设备的流槽高度，保证浇注时金属液的落点处于模腔的合理位置，减少金属液对模壁的冲刷；驱动端的连接接口需与设备的旋转输出轴可靠连接，传递足够的扭矩带动铸模达到工艺要求的转速，同时要做动平衡校准，

　　避免高速旋转时产生过大振动影响设备寿命与铸件质量。实际生产使用中，铸模内壁需预先喷涂均匀的耐火涂料层，涂料层一方面起到隔热作用，减缓铸模的热冲击，延长铸模使用寿命，另一方面能够形成脱模层，方便凝固后的铸件顺利从模腔内脱出；工作转速的设定需要结合铸件的内径与金属液材质计算，保证离心力足够克服金属液的重力与粘滞阻力，让金属液能够均匀贴附在模壁上，同时避免转速过高导致铸模承受过大的应力与振动。针对不同的铸件产品，可通过更换不同内径的铸模主体适配生产需求，支撑与限位组件可通用适配一定直径范围内的铸模，减少工装更换的成本与时间；铸模本体的材质选用需兼顾高温强度、抗热疲劳性能与加工性能，保证在反复急冷急热的工作环境下不会出现过早的开裂或变形，支撑托轮则采用耐磨材质制作，减少长期接触旋转带来的磨损量，日常维护中需定期检查托轮的磨损情况、挡轮的间隙以及铸模表面的裂纹情况，及时调整或更换磨损部件，保证生产过程的稳定性与铸件成型质量。
