多通路熔模铸造壳体结构设计

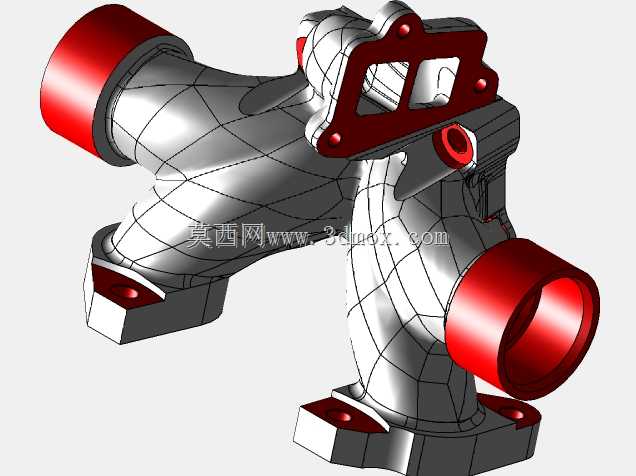

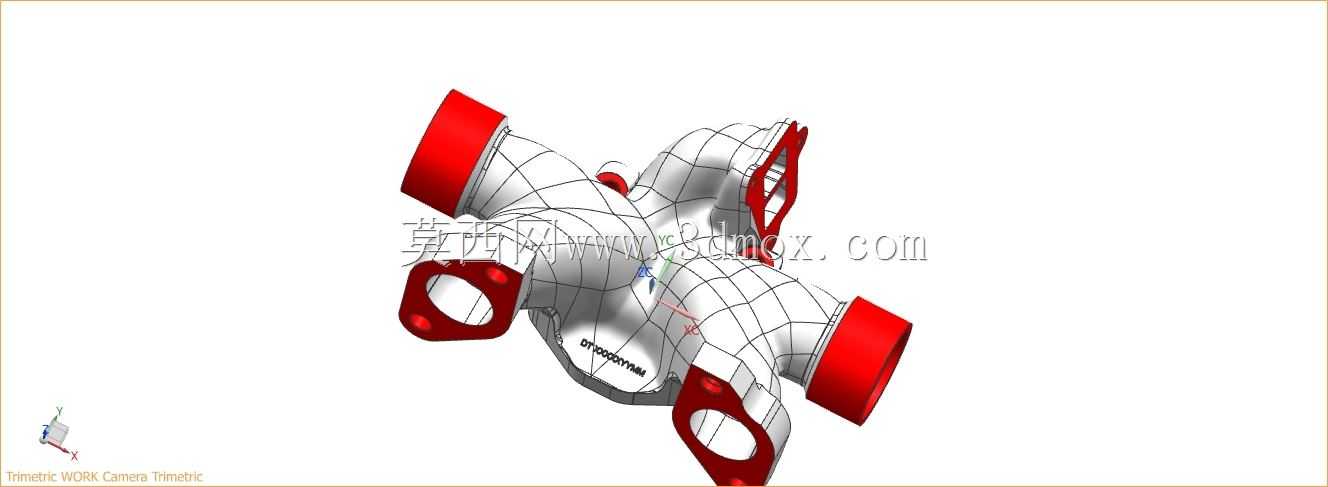

　　该类多通路壳体构件多用于流体输送系统的汇流、分流节点，常见于液压系统、工业流体管路、动力单元介质分配环节，承担不同管路间介质的导通、流向切换与压力承载作用，实际工况下需耐受对应介质的压力冲击、温度交变，部分应用场景还需满足耐腐蚀、抗蠕变的长期使用要求。从结构设计逻辑来看，这类构件采用熔模铸造工艺成型，核心是要保障内部流道的圆滑过渡，避免流道转角处出现直角、锐角结构，减少介质流动过程中的阻力损失，同时降低流道壁面的应力集中系数，避免长期承压下出现结构疲劳开裂。设计阶段首先要梳理各通路的连接方位，明确各个接口的安装朝向与对接基准，图中可见的红色端面为各通路的连接法兰面，法兰面上的通孔为螺栓安装位，设计时需保证各法兰面的平面度公差，

　　以及安装孔的位置度公差，避免现场安装时出现对接错位、密封失效的问题。外形边界上，各法兰接口向外延伸的长度需匹配现场管路的安装操作空间，避免相邻接口的螺栓安装工具出现干涉，壳体主体的壁厚设计需结合铸造工艺特性，保证整体壁厚均匀，避免局部过厚产生铸造缩孔、缩松缺陷，局部加强筋的设置要顺着应力传递方向布置，在不额外增加过多壁厚的前提下提升壳体整体的刚性与承压能力。流道设计时，各通路交汇处的过渡曲面要做顺滑处理，既要保证介质流通的通流面积满足设计流量要求，也要避免交汇处出现涡流死区，减少介质残留对内壁的冲刷腐蚀。针对熔模铸造的工艺特性，设计时需提前考虑蜡模的成型可行性、型壳的涂挂便利性，以及后续铸件清砂的操作空间，对于内部流道的复杂转角处，

　　要预留合理的工艺孔位，待铸造完成后再做封堵处理，避免型壳残留堵塞流道。安装边界层面，各个法兰接口的密封面需根据工况压力选择对应的密封结构形式，平面密封适用于中低压工况，若涉及高压场景则需设计凸凹密封面或榫槽密封面，安装孔的规格需匹配对应压力等级的标准螺栓，孔位分布要符合通用管路法兰的标准规范，提升构件的通用互换性。结构细节上，壳体外表面的过渡圆角要结合铸造拔模斜度统一设置，避免出现尖锐棱边，既可以降低铸造过程中的应力集中，也能减少后续机加工的工序余量。这类构件在实际投产前，需通过流场仿真验证各通路的流量分配均匀性，通过有限元应力分析校核额定压力下的结构变形量与应力分布，针对应力集中的局部区域做结构优化，比如加大过渡圆角、

　　调整局部壁厚，确保构件在额定工况下的长期使用可靠性。熔模铸造工艺本身可以实现较高的尺寸精度与表面质量，能够大幅减少后续机加工的工作量，因此设计时要充分发挥工艺优势，将非配合面的尺寸精度通过铸造直接保证，仅对法兰密封面、安装孔位等有配合要求的部位预留少量机加工余量，平衡制造成本与产品性能。
