700kg手动倾转式铸钢钢包结构

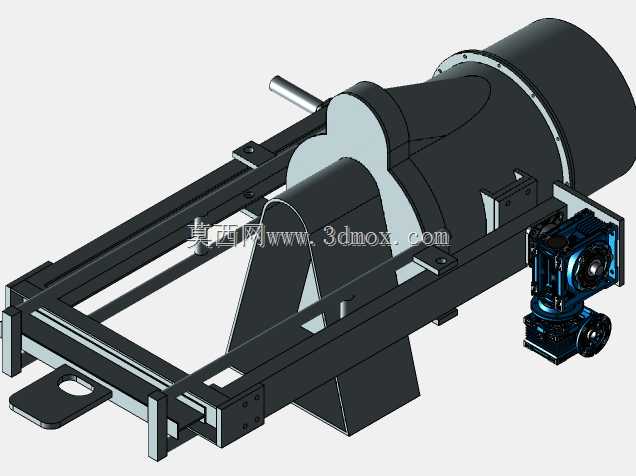

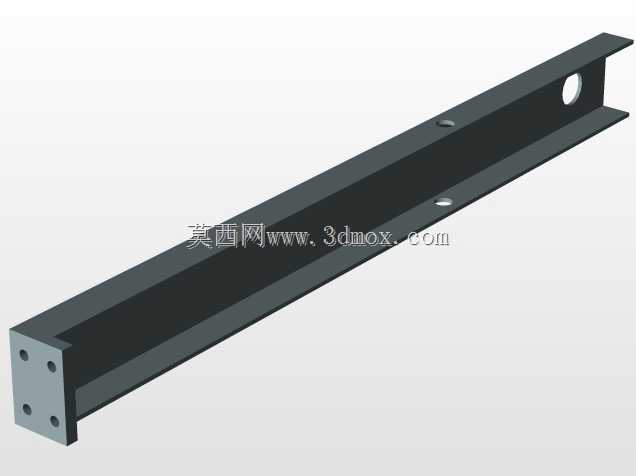

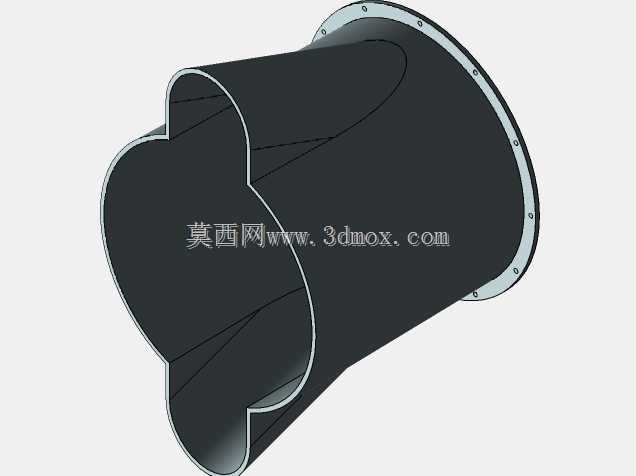

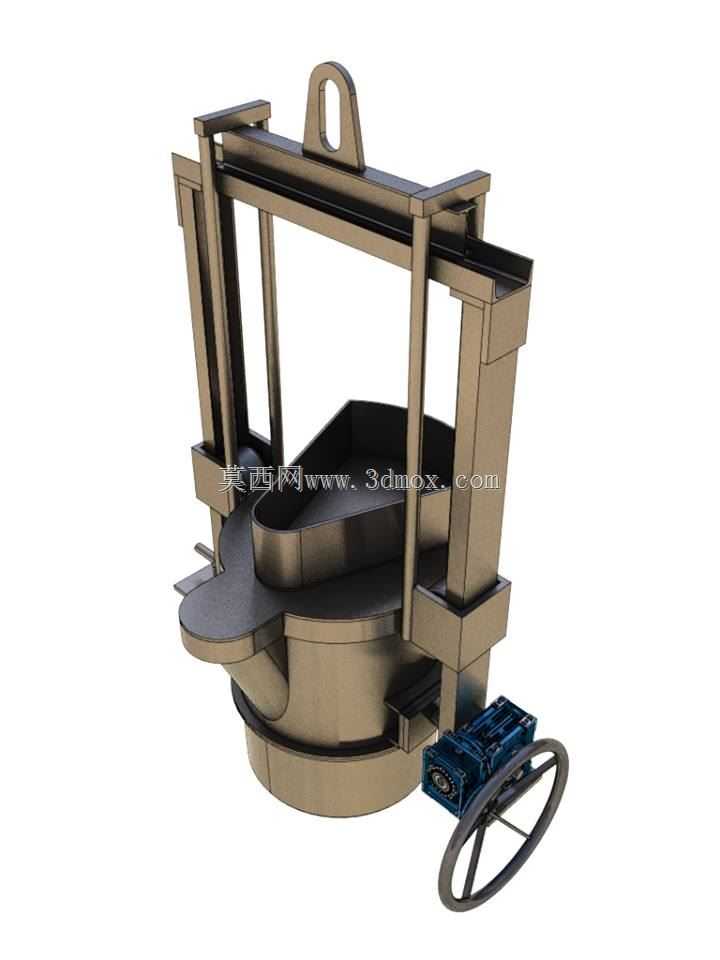

　　该钢包主要用于小型铸钢车间的定点浇铸作业，适配700kg级熔融钢液的承接、转运与倾转浇铸流程，可直接对接中频感应炉出钢口承接钢液，通过车间桥式起重机配合顶部吊耳完成跨工位转运，最终在铸型工位完成手动控制的定量浇铸作业，多用于小型铸钢件、精密铸钢件的小批量生产场景，适配单工位或小范围移动的浇铸作业需求。整体结构采用框架式承载设计，外部为型钢焊接成型的支撑框架，既作为钢包本体的承载结构，也集成了吊点、倾转机构的安装基准，框架顶部设置的单吊耳经过受力校核，可承受满载状态下的整体载荷，起吊时重心与吊点处于同一竖直线，避免转运过程中出现钢液晃动溢出的风险。钢包本体采用耐热铸钢焊接成型，内壁预留耐火材料砌筑层的安装空间，

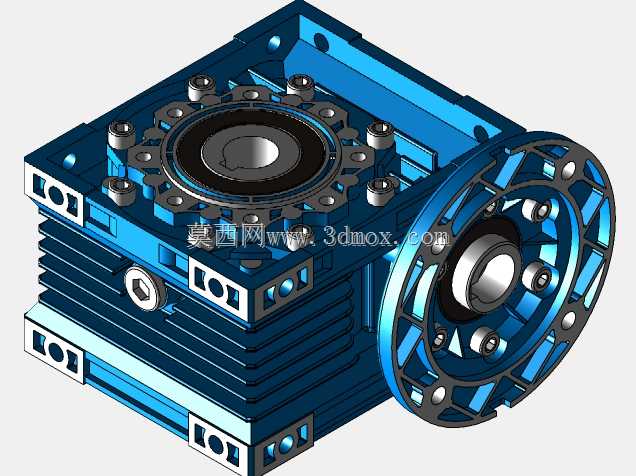

　　可根据浇铸钢种的不同适配高铝质、镁质等不同材质的耐火衬层，包体侧面设置的挡渣板结构可在倾转浇铸时阻挡浮渣随钢液流出，提升浇铸钢液的纯净度。倾转控制采用手轮驱动蜗轮蜗杆机构的设计，蜗轮蜗杆副具备反向自锁特性，可在任意倾转角度实现位置锁定，避免钢液自重导致的包体自动下坠，操作人员可通过手轮精准控制倾转速度与角度，适配不同浇口大小的铸型浇铸需求，手轮位置设置在包体侧方的安全操作距离外，避免操作人员距离高温钢液过近引发安全隐患。包体底部设置的支撑脚可在静置承接钢液时稳定放置在炉前平台或工位架上，底部结构预留了耐火层的膨胀间隙，避免长期高温作业下耐火层热胀挤压包体导致结构变形。整体安装边界需适配车间起吊设备的最小起升高度，转运通道宽度需满足框架外侧尺寸的通行需求，倾转作业时需预留手轮操作的侧向空间，包体倾转最大角度可满足钢液完全倒出的需求，同时设置机械限位结构避免倾转过快导致钢液飞溅。
