金属板开口锥形漏斗结构设计

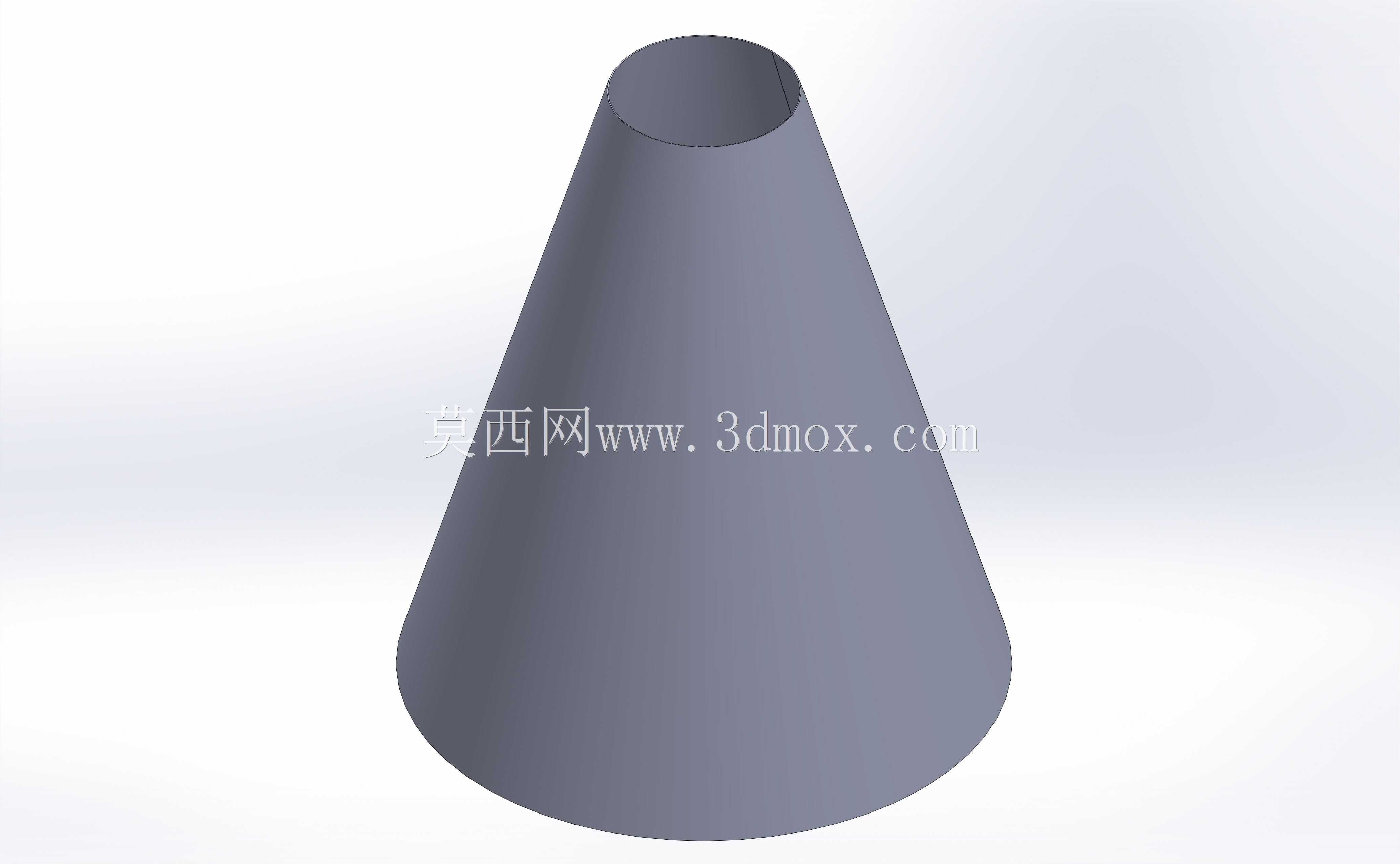

　　在散料输送、粉体加工、粮食储运、化工投料这类涉及物料流转的生产场景里，锥形开口漏斗是衔接上下工序的核心导流部件，很多一线做设备改造的工程师都清楚，这类看起来结构简单的钣金件，实际使用时的卡料、挂壁、下料流速不稳问题，大多是前期锥角、开口尺寸、壁厚匹配不合理导致的。这款金属板制开口漏斗采用正截锥结构，上下两端均为敞口设计，上端小口径可对接投料管道、出料机下料口，下端大口径对准受料设备的进料端，整个构件由整张金属板卷制焊接成型，没有额外的拼接加强筋，依靠锥面自身的结构刚度承载物料的冲击与静压力。

　　从实际使用场景出发，这类漏斗常被用在粮食加工线的原粮转运环节，承接斗式提升机卸下的小麦、稻谷，依靠锥面的导流作用让物料均匀落入下方的清理筛进料口，避免物料偏载导致筛面受力不均；在小型化工粉剂生产线里，这种无内部凸起的光滑锥面结构，能减少粉剂在壁面的挂附残留，换料时清理工作量比带内部支撑的料斗少六成以上；还有五金加工车间的切削液回收环节，改型后的同结构漏斗可加装在机床排屑机出口，引导带屑切削液流入过滤槽，光滑的金属壁面不会被铁屑刮出勾挂碎屑的凹痕。

　　设计这类钣金漏斗时，首先要确定的是锥角参数，半锥角如果大于物料的安息角，物料下落时就会在壁面形成滞留层，长期堆积后会缩窄实际通流面积，这款结构的半锥角控制在18度到22度区间，适配绝大多数颗粒、粉体物料的自然下滑角度，不需要额外加装振动器就能保证物料连续自流。卷制板材的厚度选择要匹配日常通过物料的密度与冲击强度，输送粮食、塑料粒子这类低密度物料时用1.2mm到2mm的冷轧钢板即可，输送矿石颗粒、金属切屑这类硬质高冲击物料时，要更换为3mm以上的耐磨钢板，同时在上下开口处卷边处理，既可以提升端口的结构刚度，避免安装时端口变形，也能消除板材裁切后的锋利毛边，减少安装维护过程中的划伤风险。

　　安装边界方面，上端小口径的尺寸要和上游出料设备的出料口做匹配，通常采用法兰连接或者卡箍快装连接，法兰连接的结构适合固定工位的长期使用场景，卡箍连接则适合需要频繁拆卸清理的食品、医药生产场景；下端大口径的尺寸要大于上游出料口通径的1.8倍，避免物料下落时在出口处形成拱塞，安装时要保证整个锥面的垂直度偏差不超过千分之三，否则物料会偏向锥面的一侧流动，长期单侧受料冲刷会导致壁面局部磨穿，缩短构件的使用寿命。

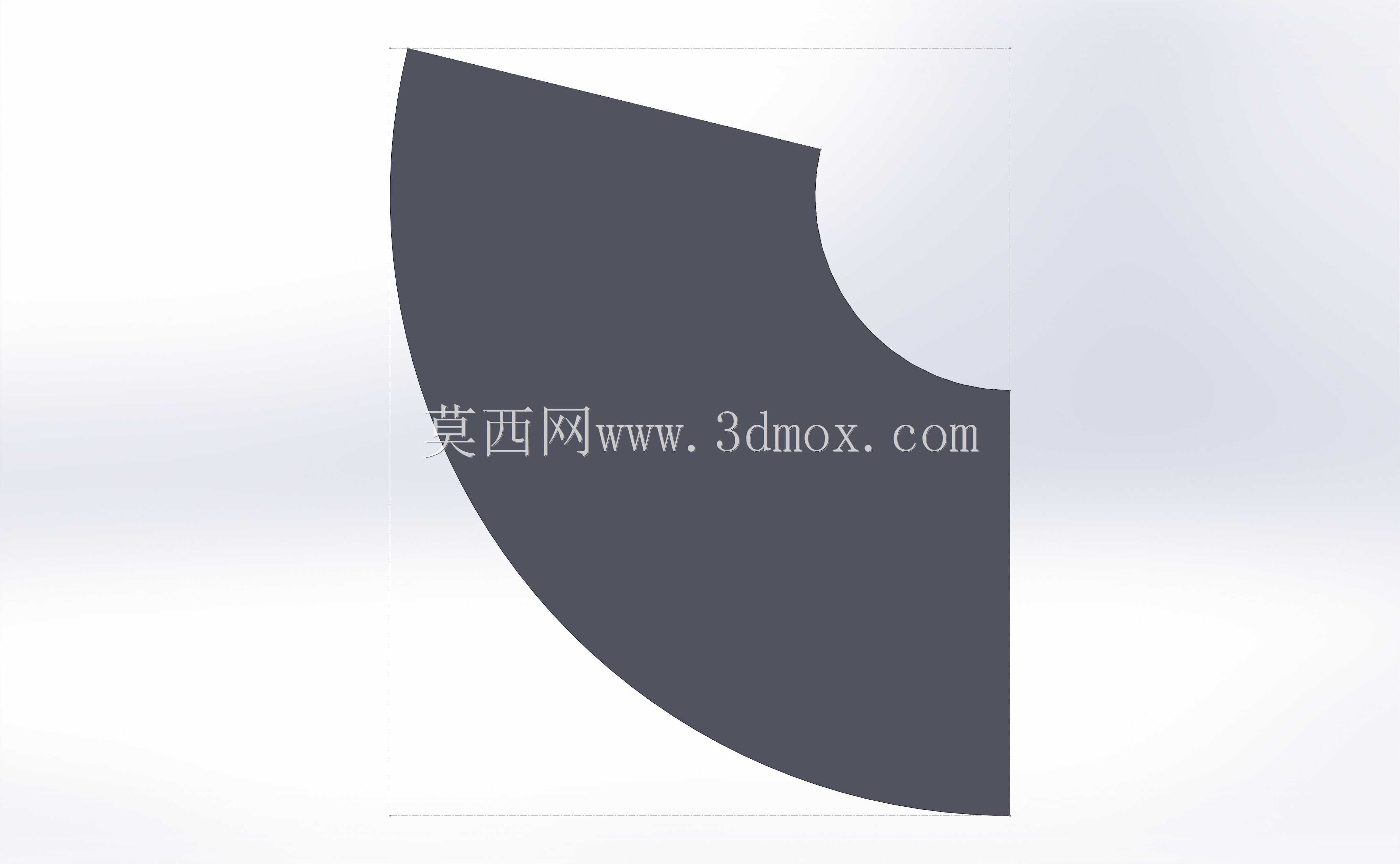

　　很多新手工程师在建模这类钣金构件时，容易忽略板材卷制后的焊缝余量处理，直接用正圆锥面展开下料会导致卷制后焊缝处出现缝隙，实际建模时要在展开料的直边处预留1.5倍板厚的焊接收缩余量，焊接时采用断续焊的方式固定焊缝，避免连续焊接导致的锥面受热变形，焊接完成后要对内壁焊缝做打磨抛光处理，保证内壁的光滑度，消除焊缝处的凸起，避免物料在焊缝位置挂附堆积。另外针对有腐蚀性物料的使用场景，可将板材更换为304或者316不锈钢，卷制焊接后对内表面做电解抛光处理，提升壁面的光洁度与耐腐蚀能力，不需要额外做内衬涂层就能满足食品、化工行业的使用要求。

　　在实际生产线的布局里，这类漏斗的安装高度要根据上下游设备的高差确定，上端对接的出料设备和漏斗上口之间要预留20mm到50mm的间隙，避免设备运行时的振动传递到漏斗结构上，引发固定螺栓松动；漏斗下端和受料设备之间可加装一段软连接，用帆布或者硅胶软套衔接，既可以防止下料过程中的粉尘外溢，也能抵消设备运行时的振动位移，避免硬连接导致的接口开裂。针对容易起拱的粘性物料，可在锥壁外侧预留振动电机的安装位，安装位的加强板要和锥壁满焊连接，保证振动电机的激振力能均匀传递到整个锥面，破坏物料的拱塞结构，保证下料顺畅。
