摆线式液压马达结构三维建模

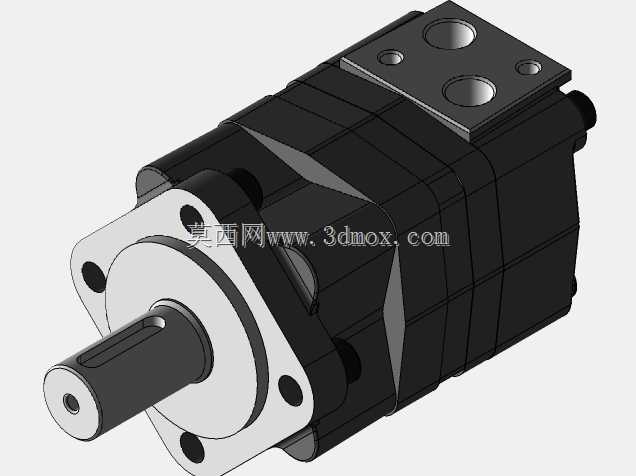

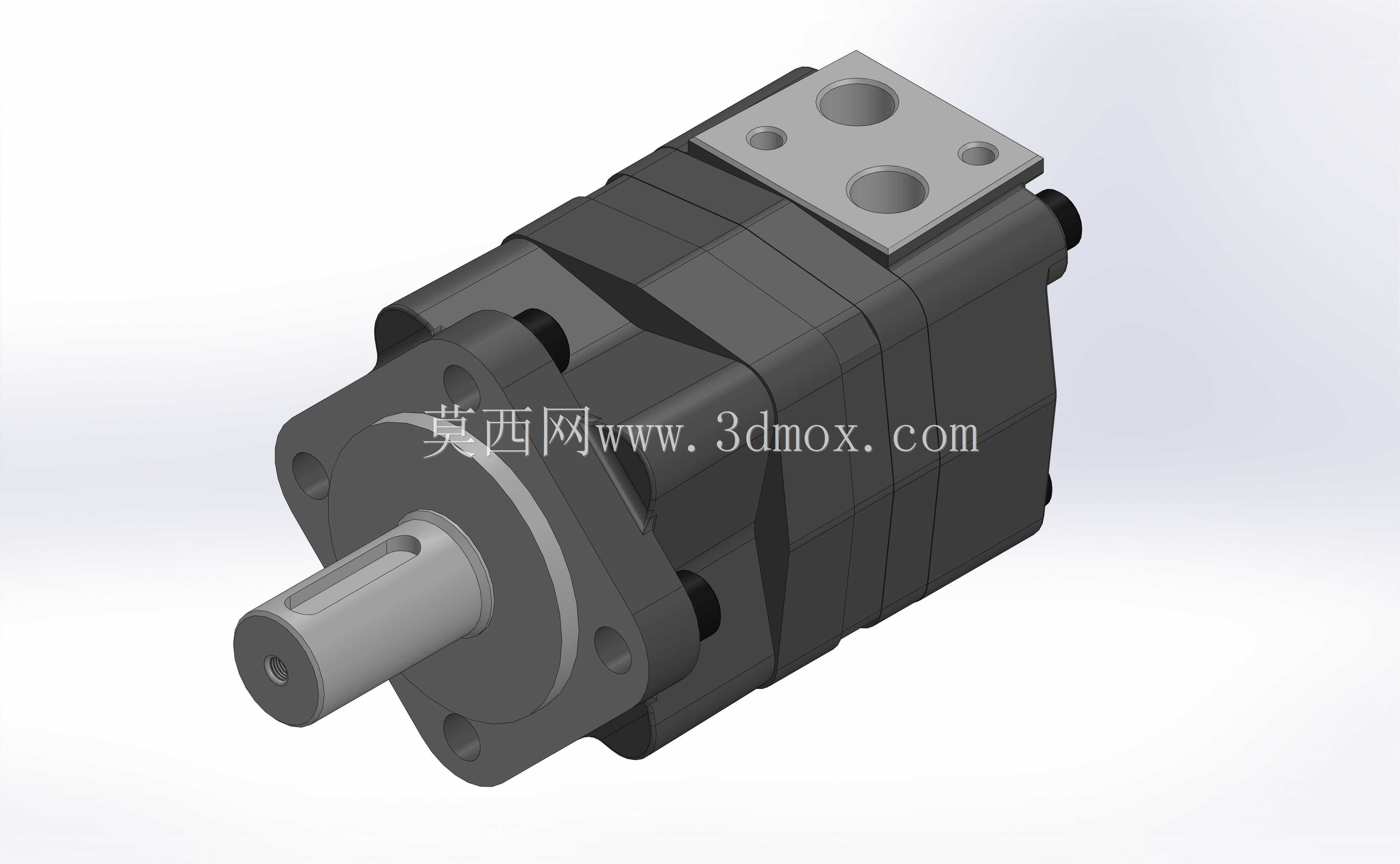

这款摆线结构的液压执行元件，在中小扭矩液压传动场景中应用极广，从工程机械的回转辅助动作、小型农机的驱动单元，到自动化产线的工装夹紧旋转、环卫设备的扫盘驱动，都能见到这类元件的身影。不同于高速轴向柱塞马达，这类元件天生具备低转速大扭矩的输出特性，不需要额外搭配大减速比的减速机构，就能直接驱动负载，能大幅简化整套传动链路的结构设计，减少传动环节的功率损耗与故障点。从模型呈现的结构来看，进回油接口布置在元件顶部的方形安装法兰上，两个通油孔的孔径、孔位间距都遵循行业通用的安装规范，选型替换时不需要重新加工连接管路的接口座，能直接适配常规的液压油路块或者高压油管接头。输出端采用标准平键连接的轴伸结构，轴径、键槽尺寸、安装止口的配合公差都匹配通用安装尺寸，前端法兰的四个安装通孔呈圆周均布，不管是法兰式安装还是脚座式安装，都能找到对应的适配安装位，不需要额外做转接件。设计这类元件的三维模型时，首先要捋清楚内部配流机构与转子定子副的运动逻辑，摆线针轮啮合的齿形轮廓直接决定了容积效率与输出扭矩的平稳性，建模时需要先确定定子的针齿分布圆直径、转子的摆线齿形参数，再反向推导配流盘的配流窗口位置，保证每个工作腔的进回油切换时机与转子转动角度精准匹配，避免出现困油或者内泄过大的问题。外部壳体的分层结构在模型里也做了清晰的呈现，前后端盖与中间壳体的连接螺栓孔位完全对齐，密封槽的位置、深度都按照径向密封与端面密封的标准尺寸设计，能给后续做密封选型、壳体强度校核提供准确的参考。顶部的油口法兰做了加厚处理，因为这个位置既要承受管路连接的拉压应力，还要承受内部高压油的持续冲击，建模时特意在油口与壳体的衔接位置做了圆角过渡，避免应力集中导致的壳体开裂。输出轴的轴肩位置设计了对应的油封安装位，尺寸匹配常规的骨架油封规格，能有效防止内部液压油沿轴向外泄漏，同时阻挡外部的粉尘、水汽进入元件内部磨损配合副。在做设备选型匹配时，通过这个三维模型可以直接核对安装边界：元件的总长度、最大外径、轴伸长度、顶部油口的高度尺寸都能直接提取，在做整机布局时可以提前预留安装空间，避免出现安装干涉，也能提前计算输出轴与负载连接的同轴度要求，减少因安装偏心导致的轴封磨损、轴承过早损坏的问题。这类液压马达的进出油方向可以通过换接管路实现正反转切换，模型上也预留了外泄油口的位置，在背压较大的应用场景下，单独接外泄油管能保证轴封的使用寿命，避免内部回油背压过高冲坏油封。
