卧式弧形顶内置筛网储料分料装置结构

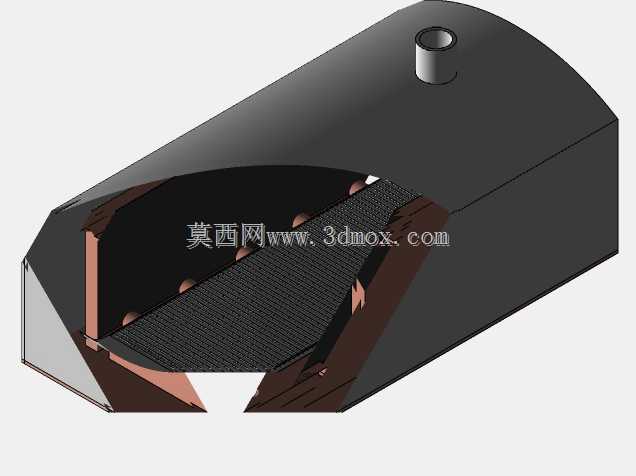

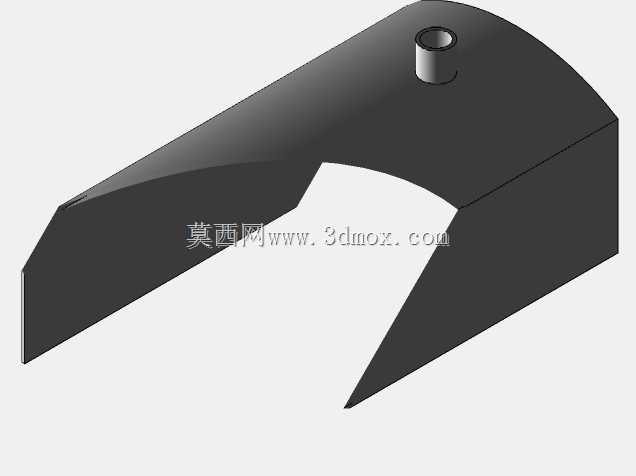

　　该结构的设计初衷，是解决散料暂存过程中易出现的架桥、出料粒度不均问题，在中小型散料处理生产线里，这类装置常布置在破碎工序与输送工序的衔接段，承担来料缓存、粗筛分的双重作用，避免大粒径异物进入下游输送设备造成卡滞、磨损。从结构布局来看，主体采用卧式弧形顶壳体设计，相比传统方形平顶料仓，弧形顶面可有效降低散料堆积时的顶部应力集中，同时减少物料在仓顶拐角处的残留挂壁，壳体顶部设置的竖向短管接口，可直接对接上游来料管道，无需额外加装变径转接件，安装时仅需保证接口与来料管的同轴度偏差不超过2mm即可，适配常规快装法兰的连接标准。壳体内部倾斜布置的筛网组件，是整个装置的核心功能部件，筛网采用倾斜安装角度，角度设定参考了常见散料的静摩擦角参数，

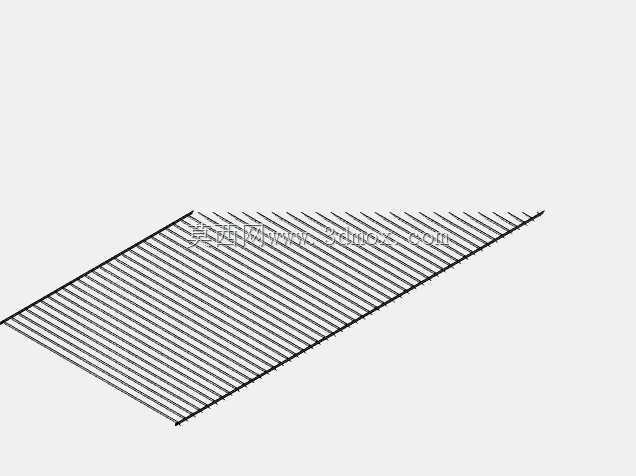

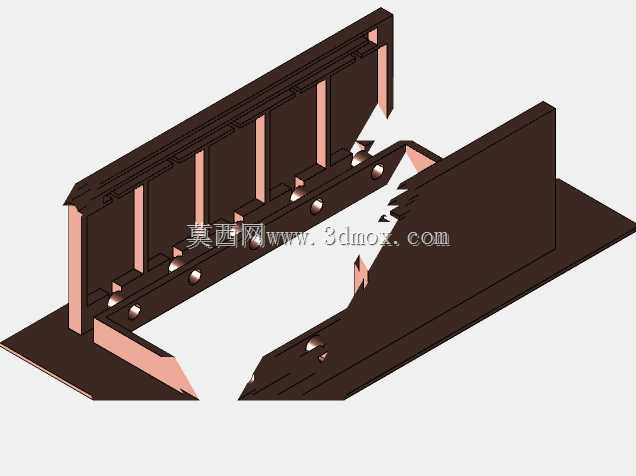

　　既保证合格粒径物料可顺利透过筛网落入下方出料区域，又能让大粒径杂物沿筛网斜面滑向侧边排杂口，无需额外配置振动动力源即可完成粗筛分作业，这种无动力筛分的设计，可降低生产线的动力配置成本，同时减少后期运维的易损件更换频次。筛网的固定方式采用侧边嵌入式压条固定，压条与壳体侧壁之间预留了1.5mm的密封间隙，安装时可根据处理物料的粒径差异快速更换不同目数的筛网，整个更换过程无需将壳体整体拆解，仅需打开侧边检修盖板即可操作，单人次更换作业时长可控制在20分钟以内，适配多品类散料处理的快速换型需求。壳体下部采用直段方形结构，可直接对接下方的螺旋输送机或者皮带进料口，直段高度的设计预留了足够的物料缓存容积，按照常规散料堆积密度计算，

　　单次缓存量可满足下游设备3-5分钟的连续供料需求，可有效缓冲上游来料不稳定造成的供料波动，避免下游设备出现空转或者溢料问题。从安装边界来看，该装置的整体宽度适配常规生产线的机架安装间距，底部预留的四个安装支脚可直接固定在型钢机架上，支脚位置的设计避开了下方出料口的操作空间，安装时无需额外制作转接支架，设备整体重心处于安装支撑面的中心区域，运行过程中不会出现偏载晃动问题。在实际应用场景中，这类装置可适配粮食加工、建材散料处理、化工颗粒输送等多个领域，针对不同物料的特性，仅需调整筛网的孔径与倾斜角度即可满足使用需求，壳体的弧形顶面还可减少车间扬尘的堆积，日常清洁时仅需擦拭顶面即可，无清洁死角。结构设计阶段充分考虑了加工工艺性，

　　壳体的弧形部分采用整板折弯成型，减少了拼接焊缝的数量，焊缝位置均设置在壳体外侧，避免焊缝凸起与物料长期接触造成磨损，同时也降低了焊缝处物料残留的可能性，内壁的光滑度要求控制在Ra6.3以内，可有效减少湿粘性物料的挂壁问题。顶部接口的位置设置在壳体顶面的中心偏进料侧，可让来料直接落在筛网的上半段，延长物料在筛面上的停留路径，提升筛分效率，避免物料直接冲击筛网中部造成筛网局部变形，筛网下方设置的横向支撑筋，可承受物料下落的冲击载荷，支撑筋的间距根据筛网的承载能力设定，保证筛网在满料负载下的挠度不超过2mm，避免筛网变形造成筛分精度下降。
