T型压紧螺栓带压脚工装夹具结构

　　这款带压脚的T型压紧螺栓结构，是机械加工工装、装配工位里应用极广的手动压紧元件，日常在铣床、钻床的工装台面上，或是小型装配线的工件定位工位，都能见到这类结构的身影。它的核心作用是在工件完成定位后，通过螺纹旋进的下压力，配合底部的宽面压脚，把待加工或待装配的工件牢牢压在工作台基准面上，避免加工过程中工件受切削力、装配冲击力出现位移、翘边，影响加工精度或装配对位精度。

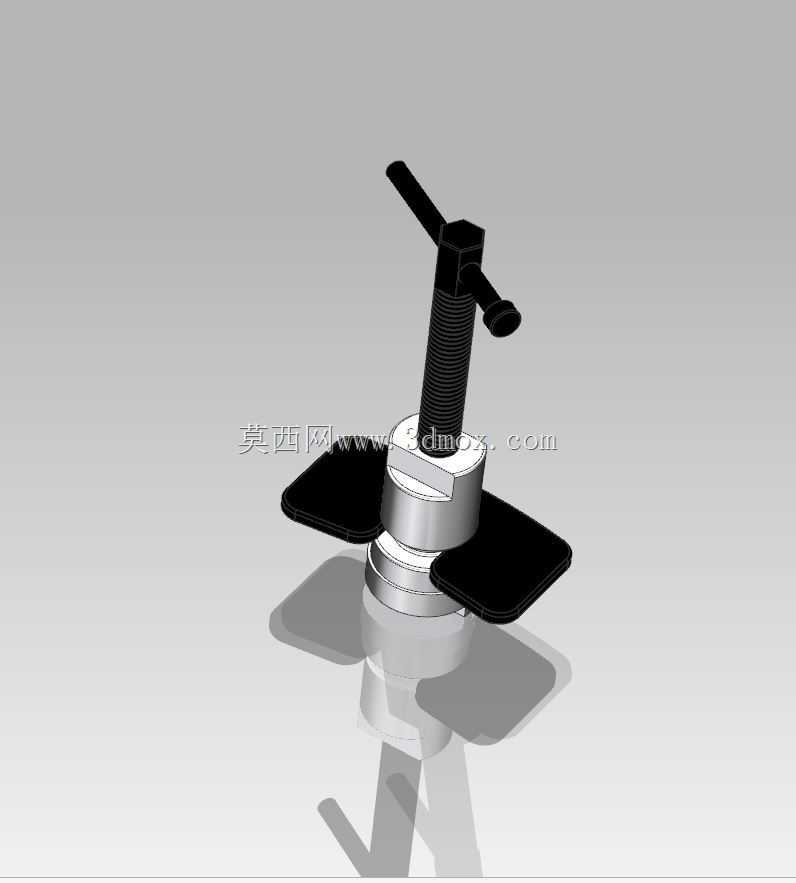

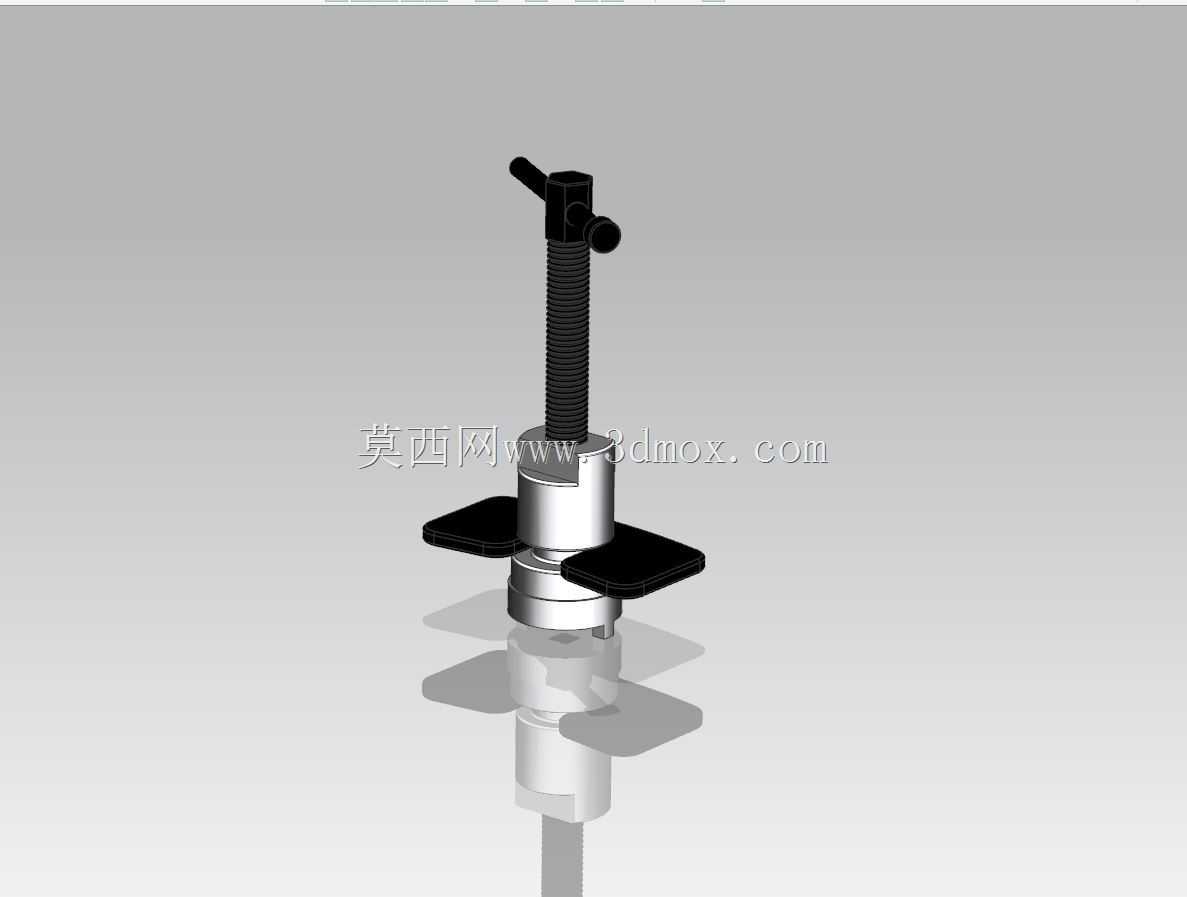

　　从结构设计逻辑来看，这款压紧件没有采用常规螺栓直接压接工件的形式，而是在螺栓下端增加了一个可活动的宽幅压脚，这个设计的考量很贴合车间实际使用场景：常规螺栓头部直接压接时，接触面积小，很容易在工件表面压出凹痕，尤其是铝件、塑料件这类软质工件表面，压伤后直接影响外观甚至装配尺寸；另外如果工件被压位置存在小幅度的高度差，刚性螺栓头压接会出现单点接触，压紧力不足，加工时容易飞件。而这款结构的压脚和螺栓杆之间留有活动间隙，压脚可以绕螺栓轴线小幅度摆动，压接时能自动适配工件表面的微小倾斜，让整个压脚底面完全贴住工件表面，压紧力分布更均匀，既不会压伤工件表面，也能避免单点压紧带来的工件翘起问题。

　　螺栓上部的扳动部位做了偏心快压结构？不对，仔细看结构，上部是带横向扳杆的螺纹段，扳杆和螺栓杆是垂直固定的，不需要额外搭配扳手，手动就能扳动旋紧，在频繁拆装工件的工位上，这种设计能省掉找扳手、套扳手的时间，装夹效率比用外六角螺栓高不少。螺纹段采用的是标准粗牙三角螺纹，自锁性好，压紧后不会因为设备振动出现松脱，日常维护时如果螺纹磨损，也能直接替换同规格的通用螺杆，不需要整套更换，配件通用性强。

　　底部的压脚做了两端延伸的扁平结构，压接面做了倒角处理，不会因为边缘锋利刮伤工件表面，压脚的宽度比螺栓杆直径大3倍左右，在同等压紧力下，工件表面的受压压强能降低到原来的九分之一，对于薄壁件、钣金件的装夹尤其友好，不会因为压紧力过大导致工件变形。安装时，T型头直接滑入工作台的T型槽内，不需要从槽端穿入，在已经排布好多个工装的台面上，能直接在空位安装这个压紧件，调整位置非常灵活，不需要挪动其他已装好的工装。

　　从安装边界尺寸来看，这款压紧件的压脚展开长度适配常规12mm、16mm槽宽的机床工作台T型槽，螺栓旋出的最大行程能满足100mm以内厚度工件的压紧需求，压脚最低可压到贴合工作台面的位置，薄至1mm的钣金件也能可靠压紧。设计时特意将压脚的转动间隙控制在0.5mm以内，既保证压脚能自适应倾斜，又不会因为间隙过大导致压接时出现窜动，压紧力的方向始终垂直于工作台面，不会产生横向分力推偏工件定位位置。

　　在实际使用中，这类压紧结构常和定位块、支撑钉配合使用，定位块负责限制工件的X、Y向自由度，这款压紧螺栓负责限制Z向自由度和转动自由度，整套装夹没有多余的复杂结构，车间工人上手快，不需要专门培训就能操作。相比气动、液压压紧装置，这类纯机械压紧结构不需要外接气源、油路，不存在管路布置、泄漏维护的问题，在小型加工门店、试制车间、维修工位这类没有集中气源的场景下，实用性远高于动力压紧装置。另外整个结构没有易损的小零件，除了螺纹段长期使用可能出现磨损，压脚部分只要不被重物砸击，基本能做到和设备同寿命，日常只需要定期在螺纹段涂抹少量润滑脂，避免切削液、铁屑进入螺纹缝隙导致旋动卡滞即可。

　　很多新手做工装设计时，容易忽略压脚的自适应设计，直接用螺栓头压工件，最后要么出现工件压伤，要么压紧后工件翘曲，加工出来的尺寸超差，这款结构的设计刚好规避了这些常见问题，把小结构的实用性拉满，不管是做专用工装设计，还是做通用工装配件选型，这类结构都是非常成熟可靠的参考方案。
