手动小型金属管材折弯加工弯管器

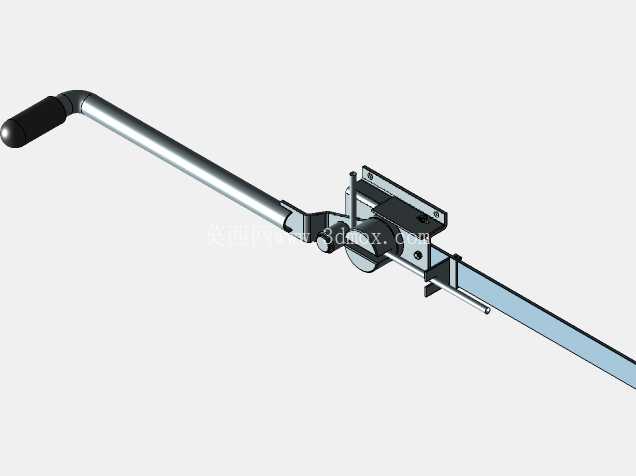

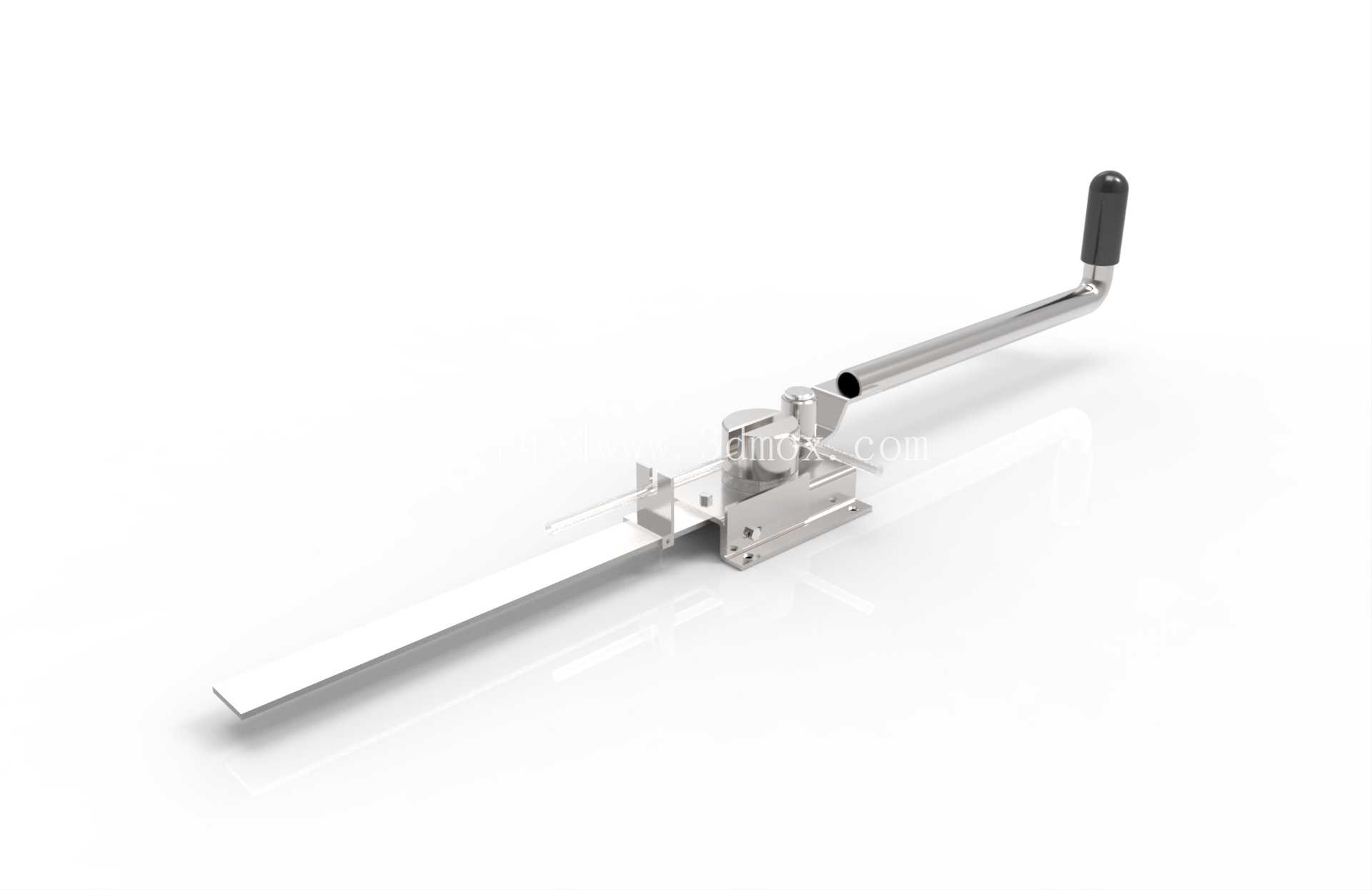

　　在现场管路布设、小型五金件加工、维修班组的日常作业场景里，这类手动弯管器具是替代大型弯管设备的高适配性作业工具，尤其适合水电安装、制冷管路维修、小型金属框架搭建这类作业空间受限、加工批量小、需要现场灵活调整折弯角度的工况，不需要外接电源或者液压动力源，单人即可完成操作，能有效避免管材折弯过程中出现的管壁瘪陷、弯折处应力集中开裂的常见问题。从结构设计逻辑来看，这款弯管器采用长力臂操作杆搭配成型折弯轮的组合结构，操作杆末端做了防滑握柄设计，握持时贴合手掌轮廓，长时间作业不容易打滑，力臂长度经过力学优化，在折弯2到12毫米直径的金属管材时，操作人员只需要施加常规握力即可完成折弯动作，不需要额外借助加力套管，降低了作业强度。

　　折弯成型轮的轮槽弧度和适配管材的外径完全匹配，折弯过程中轮槽完全包覆管材外壁，受力均匀分布在管材弯折段的整个圆周上，不会出现局部应力过大导致的管壁凹陷、弯折处管径缩径的问题，折弯后的管材内壁保持通畅，不会影响管路内部的流体输送效率。安装基座部分采用平板式固定结构，基座上预留了多个螺栓安装孔，可以直接固定在工作台面、临时架设的工装架甚至现场的硬质平面上，安装时不需要复杂的调平步骤，只要保证基座固定牢靠不发生位移即可作业，固定后的整体结构刚性足够，折弯过程中不会出现基座晃动导致的折弯角度偏差。

　　定位挡块部分可以沿着基座上的导向槽滑动调整位置，根据需要的折弯段长度快速锁定位置，不需要每次折弯前反复测量定位，能有效提升批量同规格管材折弯的加工一致性，折弯角度可以通过操作杆的摆动幅度自由控制，不管是需要90度直角弯还是小角度缓弯，都可以通过操作人员的手动控制完成，适配不同管路布设的走向需求。和电动、液压类弯管设备相比，这类手动弯管器的整体结构紧凑，整体重量较轻，方便作业人员随身携带转场，在高空管路安装、狭小设备间隙内的管路调整这类大型设备无法进入的作业场景里，有着不可替代的适用性。

　　设计过程中充分考虑了不同材质管材的折弯特性，折弯轮的槽壁做了光滑处理，折弯过程中不会刮伤管材外壁的镀层或者涂层，对于铜管、薄壁钢管、铝管这类常见的小直径金属管材都有很好的适配性，不需要更换额外的模具头即可完成常规管径的折弯作业。操作杆和折弯轮的连接部位采用耐磨销轴结构，长期反复使用也不会出现连接间隙过大导致的折弯精度下降问题，日常维护只需要定期在连接销轴处加注少量润滑脂即可，不需要复杂的保养流程，适合一线作业班组长期高频使用。在实际作业过程中，使用这类弯管器加工出来的弯管段，弯折处的圆弧过渡平滑，没有明显的折痕或者变形，管路连接后不会因为折弯处的形状缺陷导致连接密封不严、管路阻力过大的问题，能有效提升管路安装的施工质量，减少后期管路渗漏、通流不畅的故障概率。
