工业车间电气作业前置准备工装台架

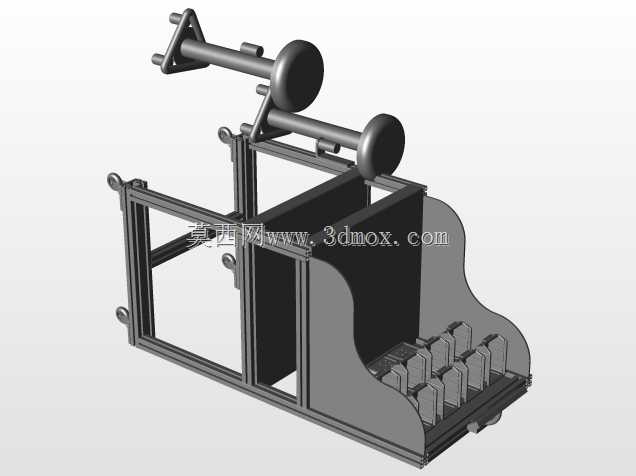

　　这套台架的设计初衷，是解决电气预装环节长期存在的工位混乱、物料混放、作业姿态不合理的问题，在离散制造的电气柜装配、线束预制、电气组件预装场景中，这类前置准备台的缺失，往往会导致作业人员来回取件、线束排布错漏、小型元件磕碰损伤，最终拉低整线装配效率，甚至埋下接线错误的质量隐患。从结构设计来看，整体框架采用工业铝型材搭建，摒弃了传统焊接钢结构的笨重缺陷，所有连接节点采用标准角件与T型螺栓锁紧，后期可根据作业需求调整层板高度、侧挂组件位置，不需要额外进行焊接、打磨、喷漆等二次加工，适配多品类电气组件的预装作业需求。台架上部设置了横向挂装轴组，两根平行的光轴搭配限位挡盘，主要用于悬挂成卷的线束、标识套管、扎带卷等连续型物料，

　　作业时可直接抽拉取用，不需要反复弯腰从物料箱中翻找，挂轴的安装高度经过人体工程学核算，站立作业时手部自然抬起即可触及物料，避免长期抬臂造成的肌肉劳损。台架中部设置了半开放的物料容置腔，腔体两侧做了圆弧过渡的挡边，防止放置在腔体内的接线端子、继电器、线槽等零散元件在台架移动时滑落，腔体内部可根据元件尺寸加装分隔条，实现不同规格元件的分类存放，避免不同型号的端子混放导致的错装问题。台架前部的抽拉式料盘做了等距定位槽，每个槽位对应一种待预装的电气组件，作业前可将当班需要用到的小型断路器、接线端子排等元件按装配顺序依次摆放在定位槽内，装配时按照顺序取件即可，不需要反复核对物料型号，大幅降低错装概率。从安装边界来看，

　　台架底部的支撑脚采用可调式脚杯，可适应车间地面15mm以内的高度差，保证台架整体水平，避免物料放置时出现滑移；整体宽度控制在1.2米，深度0.8米，高度1.5米，既可以单独放置在预装工位旁作为独立作业台，也可以多台并排拼接，组成整线的电气预装工段，不需要占用过大的车间通道空间。在实际应用中，这类台架不仅可用于电气组件的预装准备，也可作为电气检修作业的临时工位，将拆解下的电气元件按拆卸顺序摆放在料盘定位槽内，避免回装时出现零件遗漏、接线顺序错误的问题。台架的侧部预留了标准附件安装槽，可根据作业需求加装工具挂板、照明支架、防静电接地端子等拓展组件，适配不同场景下的电气作业需求，比如在进行精密电子元件预装时，可在台架台面铺设防静电胶皮，

　　通过预留的接地端子接入车间防静电接地系统，避免静电击穿电子元件。不同于通用型作业台，这套台架的所有结构设计都围绕电气作业的实际流程展开，没有冗余的装饰结构，所有棱角位置都做了圆弧倒角处理，避免作业过程中刮擦线束绝缘层、磕碰作业人员手臂；挂装轴的端部设置了快拆挡圈，更换线束卷时不需要拆卸整个轴组，只需要拔出端部挡圈即可完成物料更换，操作耗时不超过十秒。在框架的受力设计上，挂装轴的单根承重不低于15kg，可同时悬挂6卷不同规格的线束，中部容置腔的整体承重不低于50kg，可满足整批次电气元件的存放需求，抽拉料盘的滑动副采用自润滑工程塑料导轨，抽拉过程无卡顿，不需要定期加注润滑油，避免油污沾染电气元件。
