地暖安装专用铺设卷筒作业工装

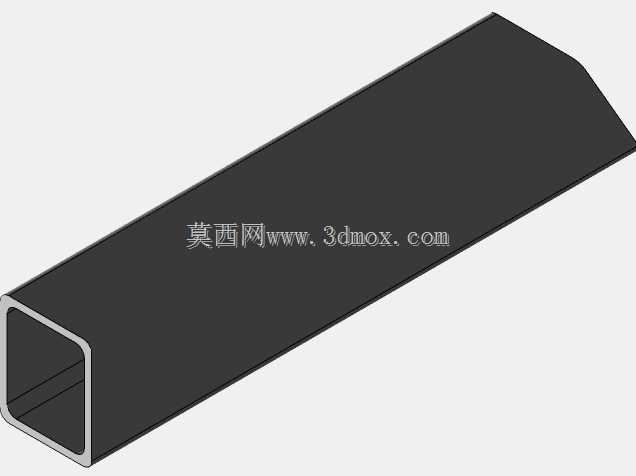

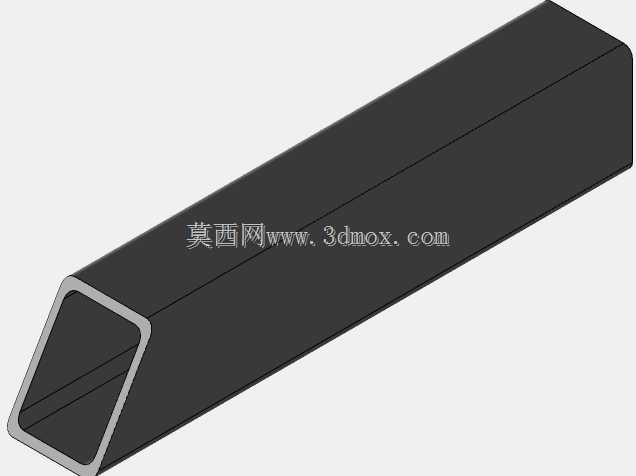

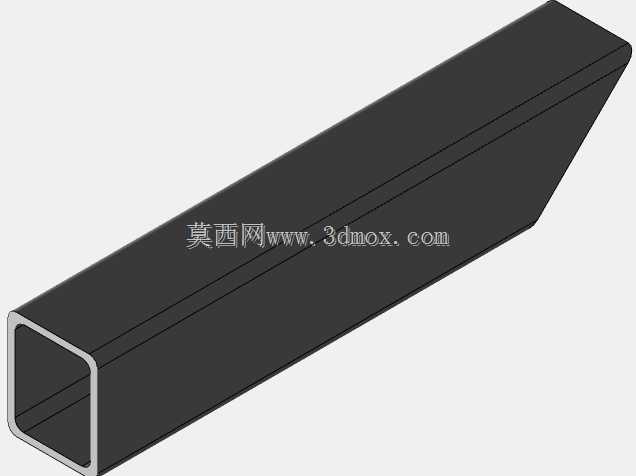

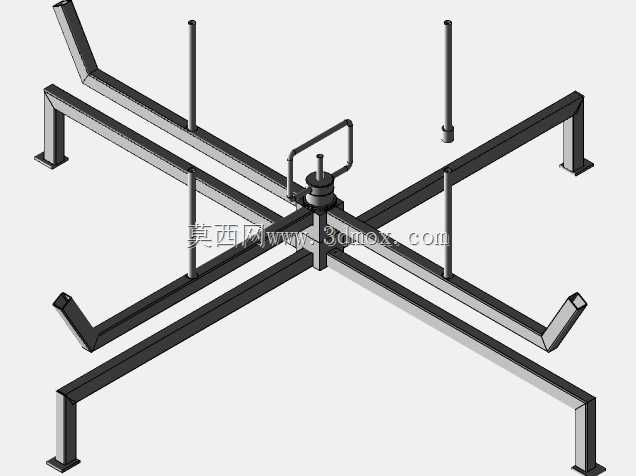

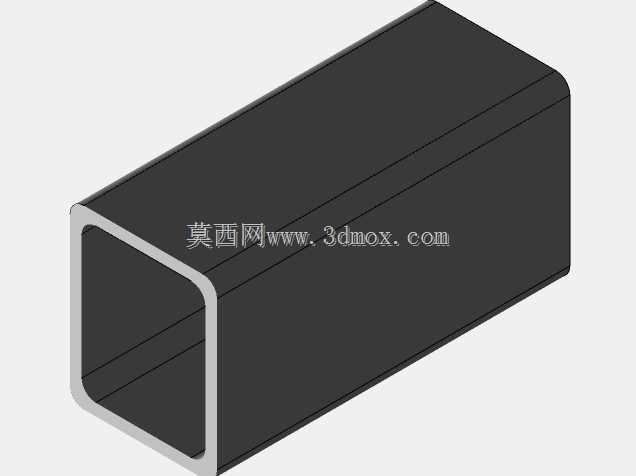

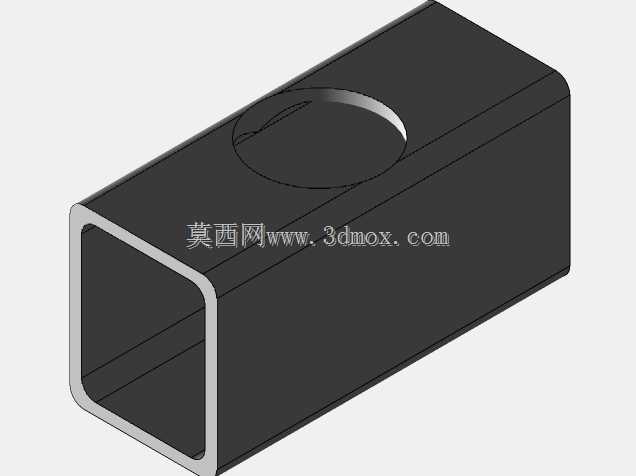

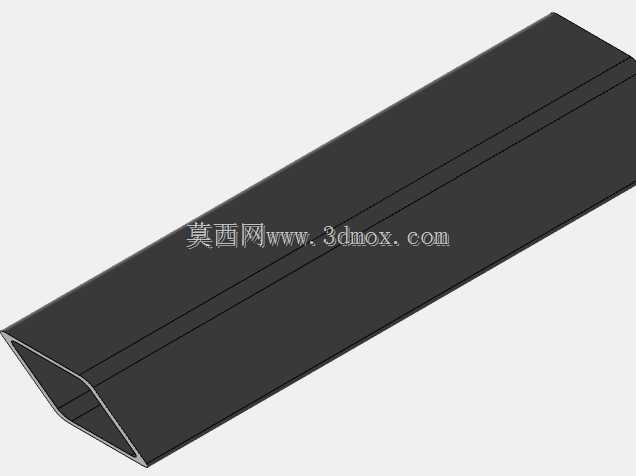

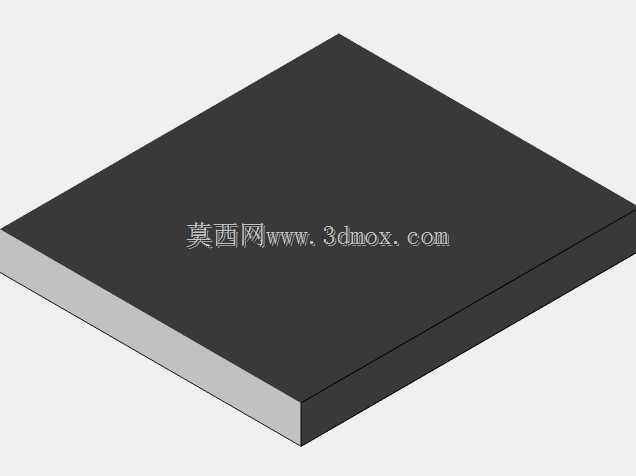

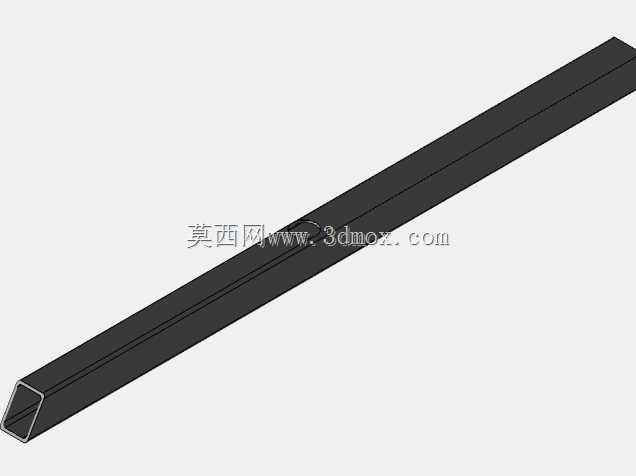

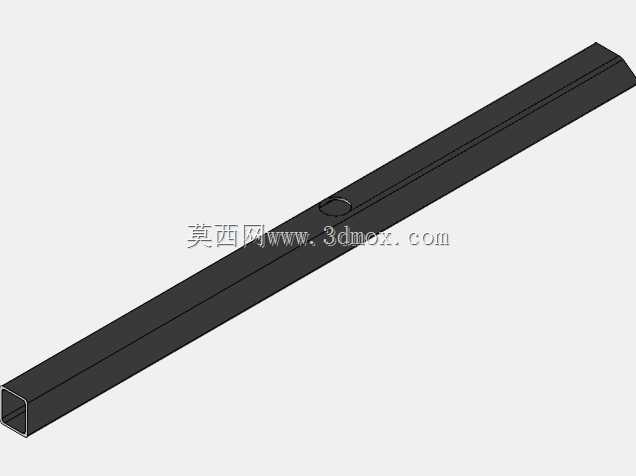

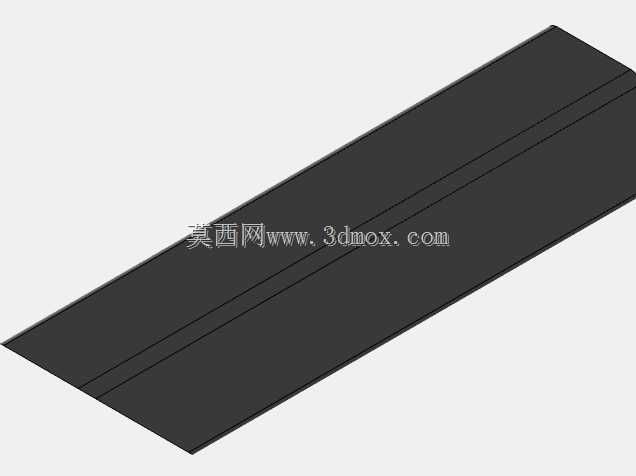

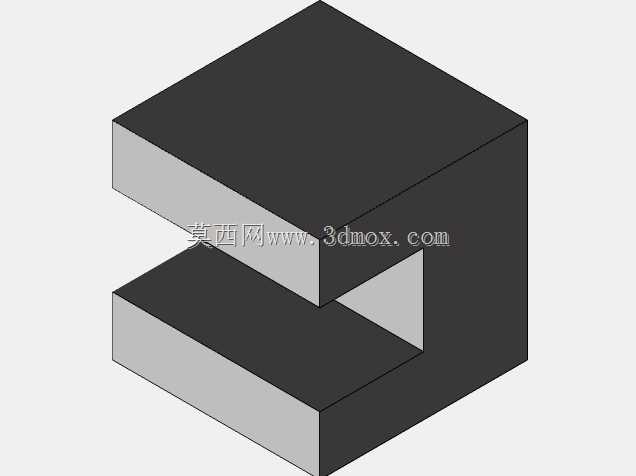

　　在民用住宅、商用空间的低温地板辐射采暖施工场景中，管路铺设环节的作业效率与排布精度，直接影响后续地暖层的施工周期与采暖均匀性，这款专用铺设卷筒结构，正是针对现场作业的实际痛点开发的施工辅具。不同于市面上常见的简易盘管架，该结构采用十字交叉的方管焊接作为主体承载框架，四端延伸出的支撑腿底部带有方形安装脚板，可直接通过膨胀螺栓固定在水泥基层或者临时施工操作台上，避免盘管拖拽过程中架体移位，支撑腿的垂直高度经过现场反复验证，预留出足够的盘管转动空间，同时匹配施工人员站立操作的作业高度，减少长时间弯腰操作的疲劳感。

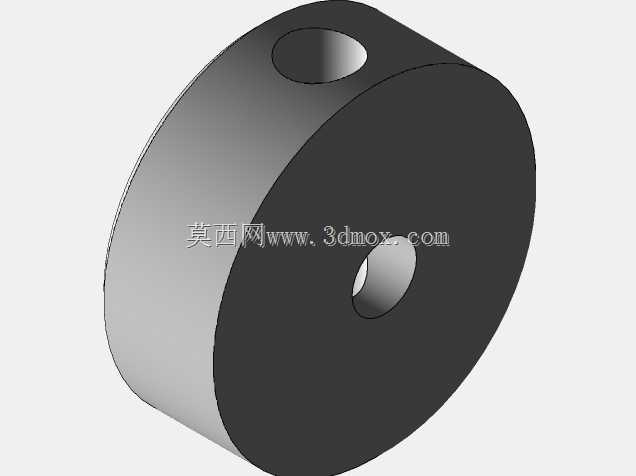

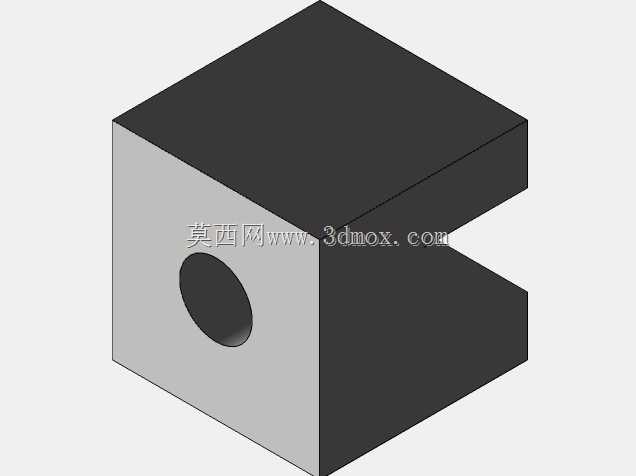

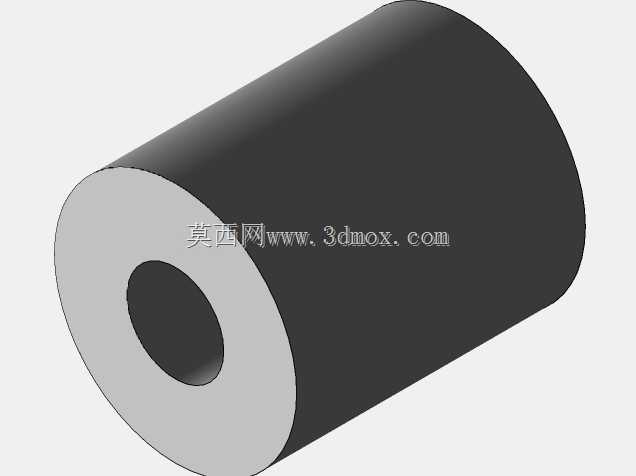

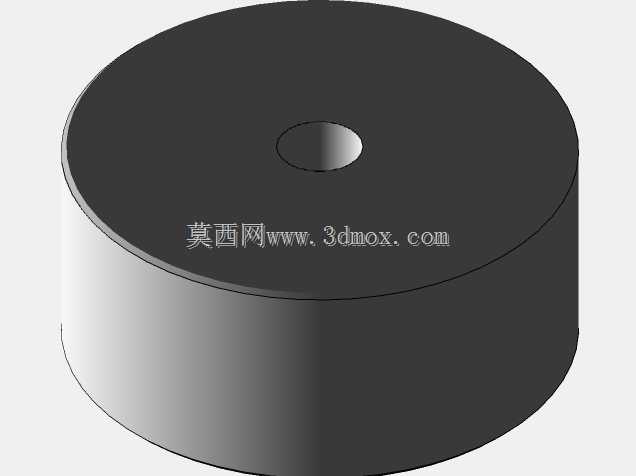

　　框架中心位置设置带立式轴承座的转轴结构，卷筒的转动阻尼经过调校，既可以保证盘管拖拽时转动顺畅，不会出现卡滞拉扯地暖管造成管壁损伤的问题，又能在停止拖拽时快速止转，避免盘管惯性转动造成管路散乱缠绕。转轴上方设置U型推拉扶手，方便施工人员在作业面转移时整体抬移架体，不需要拆解结构就能完成不同施工区域的转场，适配家装场景中多房间轮流作业的需求。框架上设置的多根垂直立杆，可同时挂载不同管径的地暖管卷，常见的16mm、20mm管径的PERT、PEX地暖盘管都能直接套装在立杆上，不需要额外更换适配配件，作业时可根据管路排布需求随时切换不同回路的盘管，减少反复换卷的辅助时间。

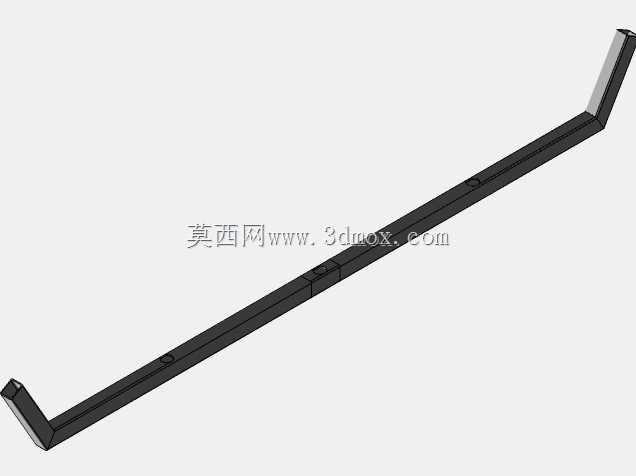

　　框架两端延伸出的弯型导向杆，是经过多轮现场测试优化的结构，盘管从卷盘引出后可顺着导向杆的弧度平滑导向至地面铺设位置，避免管路弯折出现死折影响水流量，导向杆的弯折角度匹配地暖管最小弯曲半径要求，从结构上杜绝施工过程中管路弯折报废的问题。整个架体的方管选型兼顾结构强度与整体重量，采用常规焊接工艺即可完成加工，没有复杂的异形曲面结构，生产加工门槛低，现场维护也十分便捷，哪怕是施工过程中出现方管磕碰变形，也能通过现场焊接快速修复，不需要整架更换。

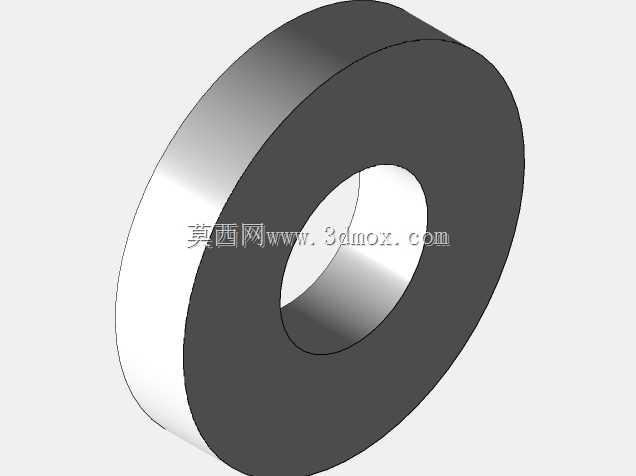

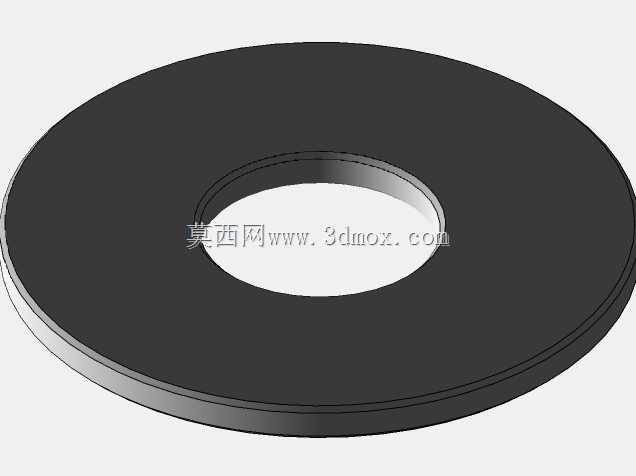

　　从安装边界来看，该结构展开后的十字框架对角线长度适配常规500米规格地暖盘管的卷径，不会出现盘管外径过大与框架剐蹭的问题，支撑腿的安装孔位间距预留了调节余量，在不平整的施工地面上可通过垫片调整架体水平度，保证转轴转动时不会出现偏磨。实际作业过程中，该架体可配合地暖管卡钉枪同步使用，施工人员拖拽管路沿地面排布时，架体随拖拽动作匀速放卷，不需要额外安排人员扶管、顺管，单人工效相比传统人工盘管铺设提升近一倍，同时能保证管路排布间距均匀，不会出现管路扭曲、硬弯的问题，有效降低施工后的管路堵塞、水阻过大的隐患。不同于大型机械化铺设设备，该结构体积小巧，能够进入电梯、通过住宅门洞，适配家装场景中狭小空间的作业需求，哪怕是卫生间、阳台等边角区域的施工，也能通过调整架体摆放位置完成管路铺设，不存在大型设备的作业盲区。
