家用吸顶式吊扇主体结构三维设计

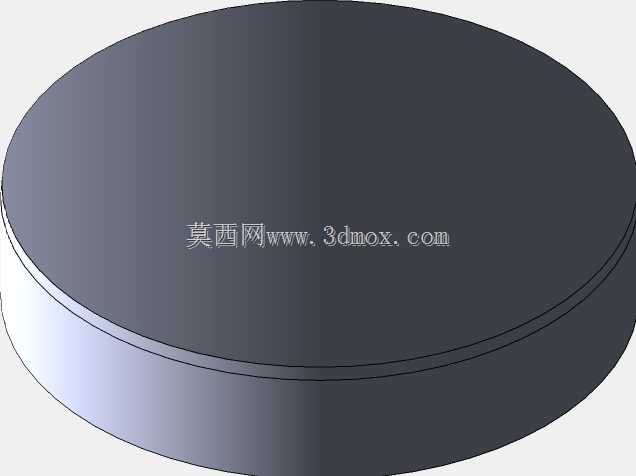

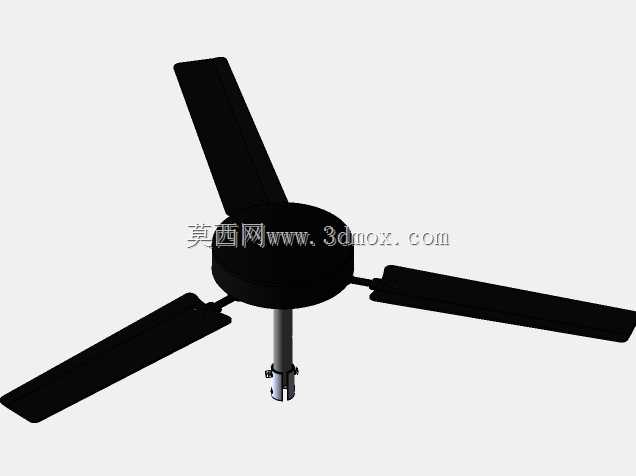

　　在民用及商用室内通风场景中，吊扇是大空间空气循环的核心设备之一，相较于落地扇、台扇等桌面或地面放置的通风设备，吊扇通过顶部固定于建筑顶面的安装方式，不占用地面活动空间，送风覆盖范围更广，适合层高2.6米至3.5米的住宅客厅、食堂用餐区、小型办公区域、厂房辅助办公区等场景使用。本次建模的吊扇主体结构，首先从安装边界的约束出发，顶部预留的安装座适配常规建筑顶面的膨胀螺栓固定点位，主体外壳采用扁圆形流线型设计，最大直径控制在420毫米范围内，整体垂直高度不超过180毫米，安装完成后底部距离地面的安全高度不低于2.3米，避免人员活动时误触，同时保证送风气流能够沿顶面水平扩散后自然下沉，形成覆盖半径6米以内的循环风场。从功能特性来看，

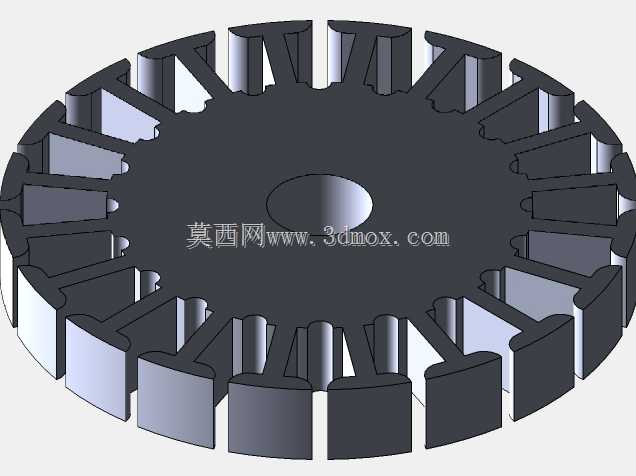

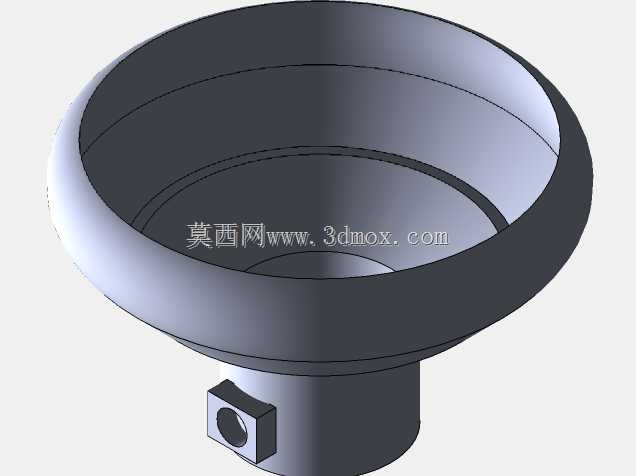

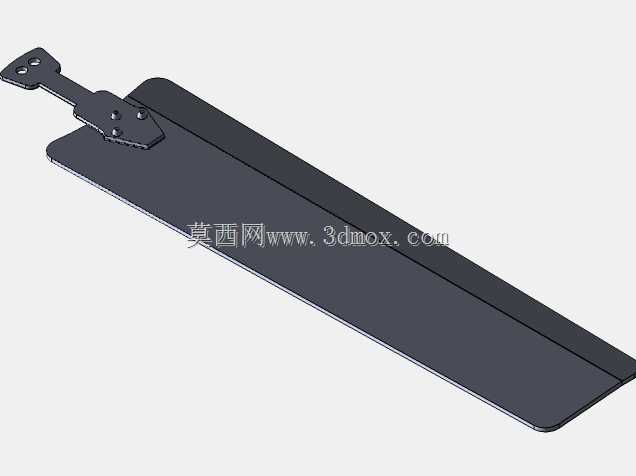

　　该主体结构作为吊扇的核心承载部件，内部预留了电机安装腔、走线槽以及扇叶连接法兰的安装位，外壳的曲面过渡经过弧度优化，一方面减少设备运行时的风阻噪音，另一方面避免顶面落灰后形成清洁死角，外壳下沿的环形凸台结构，既可以作为装饰罩遮挡内部安装结构，也能对内部电机运行产生的轻微振动起到一定的阻尼缓冲作用。设计过程中优先考虑了装配的便捷性，主体外壳分为上下两个扣合部分，对接处采用隐藏式卡扣配合周向均匀分布的紧固螺丝位，不需要额外的辅助定位工装即可完成上下壳的对位装配，内部电机安装位的同轴度公差控制在0.1毫米以内，保证电机输出轴与扇叶安装面的垂直精度，避免长期运行出现扇叶抖动的问题。在实际选型适配时，

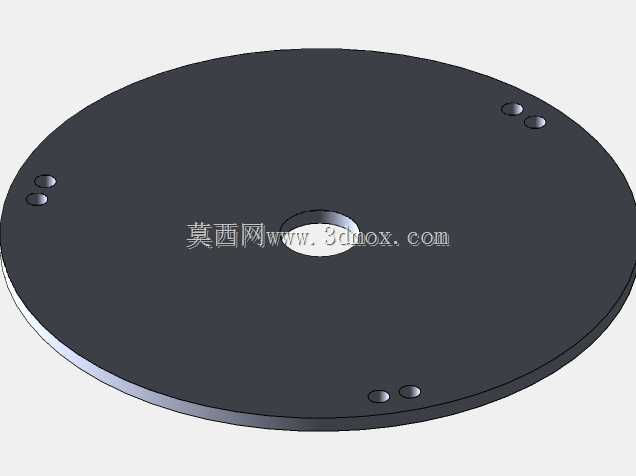

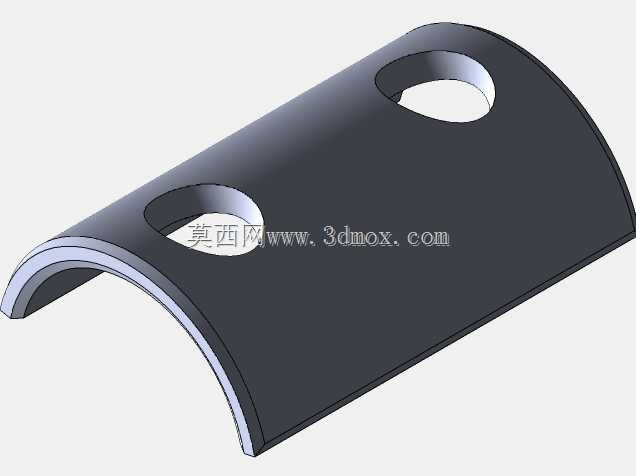

　　该主体结构可适配功率30W至70W的单相交流吊扇电机，也可兼容同尺寸规格的直流变频电机，内部走线槽的宽度预留了8毫米的空间，可同时容纳电源线与调速信号线穿过，适配普通壁控调速、遥控调速等不同的控制方案。外壳的壁厚设计为2.5毫米，采用ABS工程塑料注塑成型时可保证足够的结构强度，同时控制整体重量不超过1.2千克，降低顶面安装的承重负荷，安装座处设计了3个均匀分布的固定孔位，孔距适配国内主流的建筑顶面预埋接线盒尺寸，不需要额外打孔即可完成基础固定，对于非标准安装点位，也可通过扩展挂板适配不同的孔距要求。从气流组织的角度考虑，扁圆形的外壳设计不会阻挡扇叶旋转时带动的水平气流，外壳底部的微弧面能够引导中心区域的气流向四周扩散，

　　避免扇叶中心区域形成送风盲区，相较于传统的锥形吊扇机头，该结构的外观更简洁，适配现代简约、工业风等多种室内装修风格，外壳表面可做哑光、亮面等不同的表面处理，适配不同的装修配色需求。在结构可靠性验证层面，主体外壳的挂装位置做了局部加厚处理，加厚区域厚度达到4毫米，可承受不低于15千克的垂直拉力，远大于整机装配完成后的总重量，保证长期挂装的结构安全，上下壳对接处的密封结构设计，可阻挡顶面的冷凝水、灰尘进入设备内部，提升设备在潮湿环境下的运行可靠性，比如南方梅雨季节的住宅、半开放的餐饮区域等场景，都能保证内部电气部件不受潮。
