下肢站立支撑辅助训练架结构设计

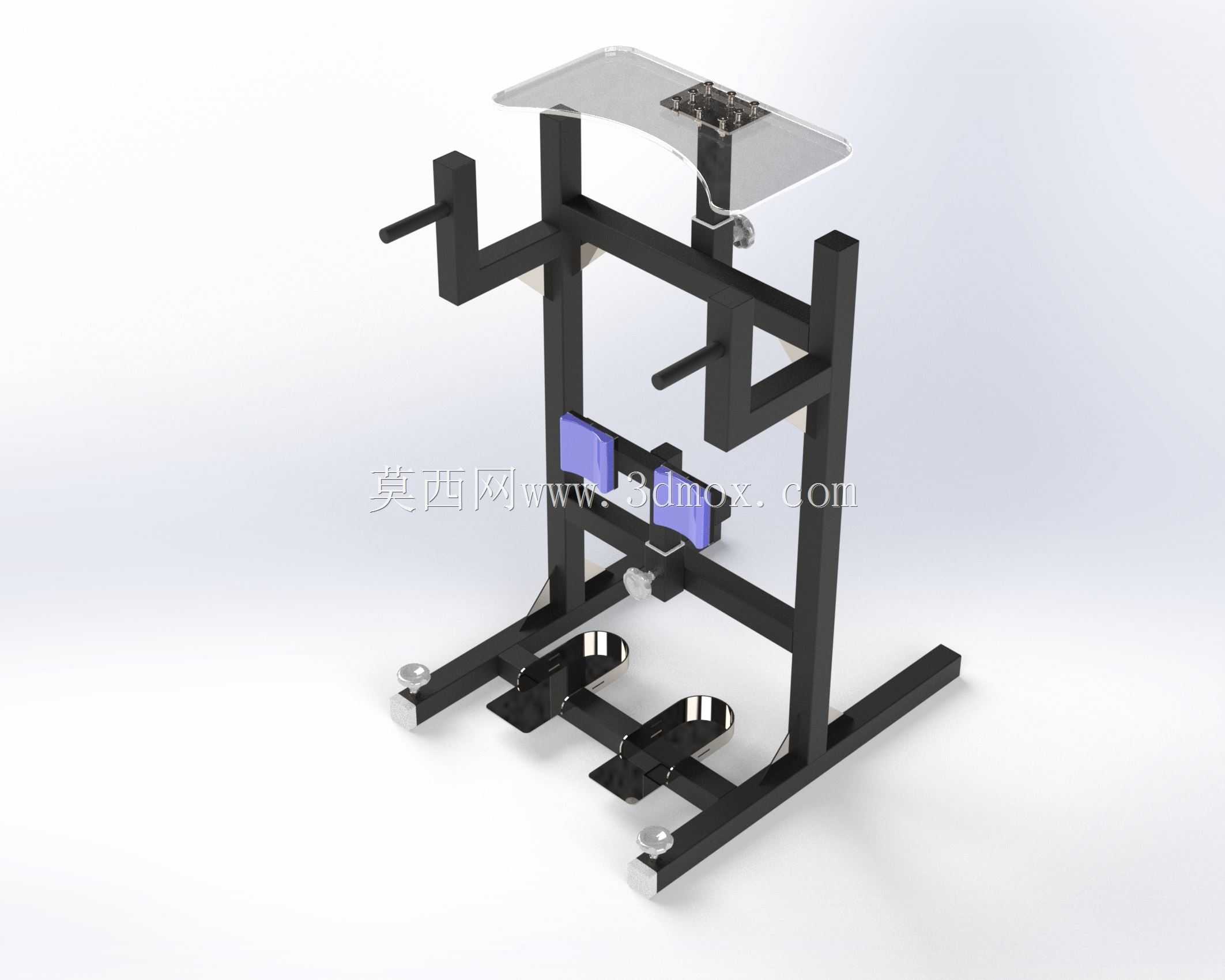

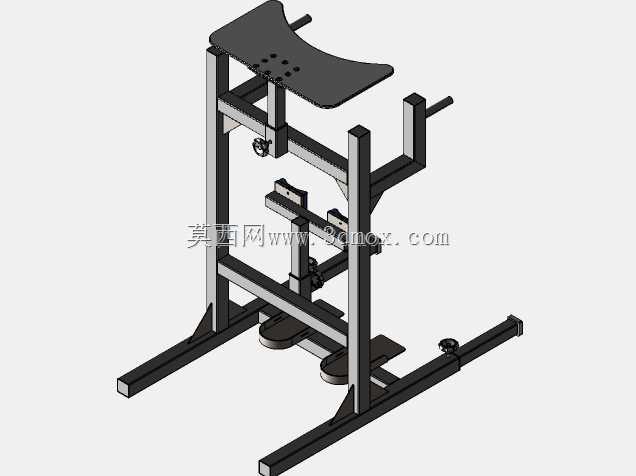

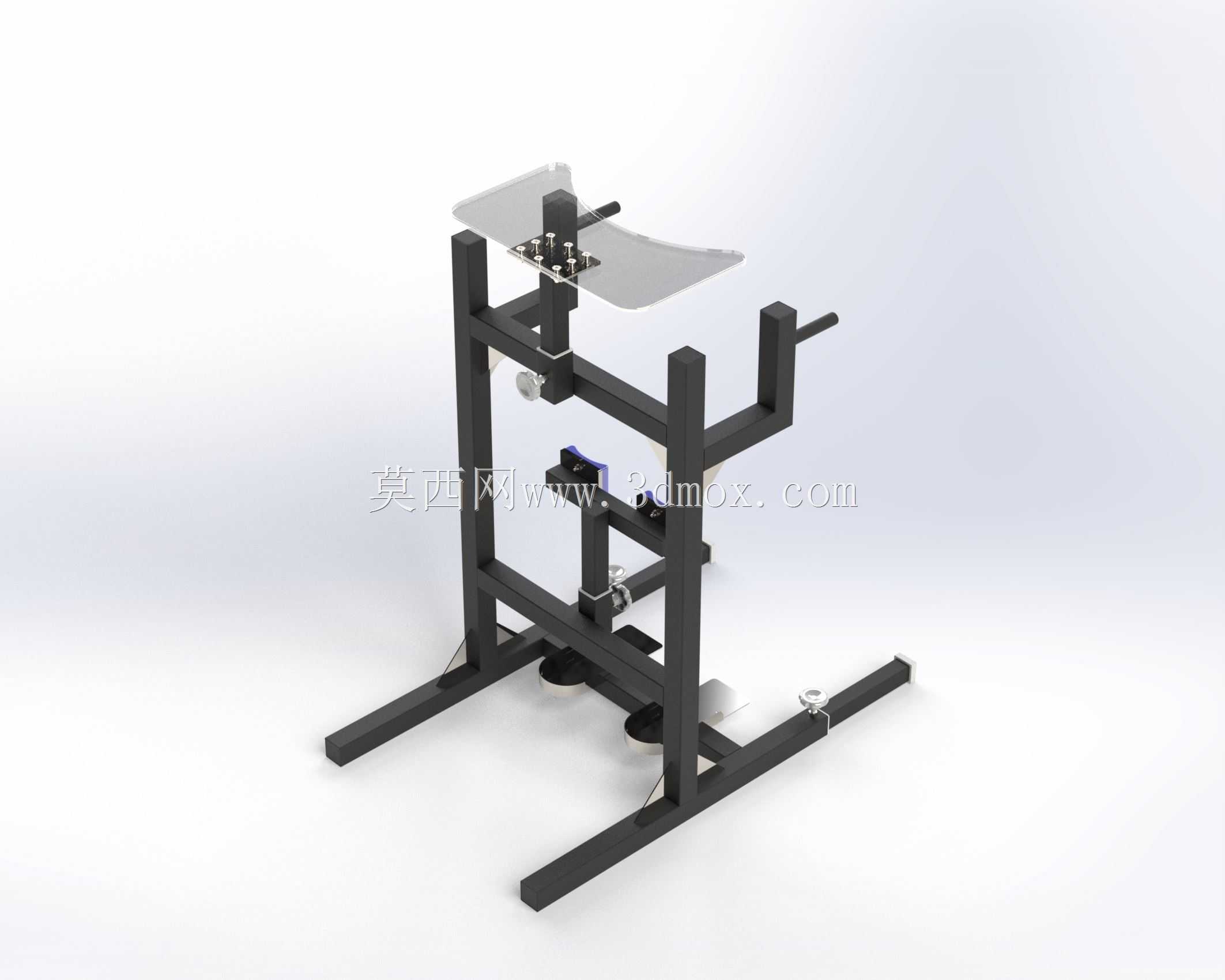

　　这款站立支撑辅助装置主要面向康复训练场景，适配下肢行动障碍人群的站立康复需求，在社区康复中心、专科康复医院、居家康复场景中都有明确的应用空间，核心作用是为使用者提供稳定的站立支撑，替代陪护人员的部分扶持工作，帮助使用者在安全防护下完成站立姿态保持、下肢负重适应等训练内容，降低长期卧床带来的肌肉萎缩、关节粘连、下肢血液循环不畅等并发症风险。从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，底部采用前后延伸的双支脚布局，支脚沿纵向向外延伸出足够的支撑跨度，横向支脚间距经过重心校核，确保使用者在架体内完成小幅重心转移、上肢支撑发力动作时，整体框架不会出现侧翻或滑移，底部支脚端面预留有地脚安装孔位，

　　可根据使用场景选择搭配防滑橡胶脚垫或是膨胀螺栓固定，在光滑地砖地面使用时依靠橡胶脚垫的静摩擦力即可保持稳定，若用于训练强度较大的康复场景，可通过膨胀螺栓将框架与地面刚性连接，进一步提升结构抗倾覆能力。主体支撑框架的竖向立柱采用等截面方管，焊接位置全部做满焊处理后打磨焊道，避免应力集中导致的框架变形，竖向立柱上预留有多组调节孔位，可根据使用者的身高、腿长调整胸部支撑托板、髋部限位挡块、手部握持把手的安装高度，适配不同身形的使用需求。胸部支撑托板采用弧形曲面设计，贴合人体胸廓的自然生理曲线，托板表面预留有软包安装层的安装位，实际使用时可加装海绵及皮革软包，降低长时间支撑对胸廓的局部压迫，托板与竖向支架之间采用快拆锁紧结构，

　　调整高度时无需额外工具即可完成定位锁紧。髋部位置设置有双侧限位挡块，挡块位置可沿横向调节，适配不同腰围的使用者，避免站立训练过程中身体出现侧向歪斜，同时在挡块前端设置有可开合的限位绑带挂点，可搭配约束绑带对使用者髋部进行固定，防止肌力不足时出现跌倒风险。框架两侧的上肢握持把手采用外伸式设计，把手高度与人体站立时的自然屈肘高度匹配，把手表面做滚花防滑处理，方便使用者抓握发力，在进行站立平衡训练时，使用者可通过抓握把手自主调整身体重心，逐步重建下肢本体感觉。框架下部设置有脚踏定位结构，脚踏板表面带有防滑凸起纹路，可固定使用者双脚的站立位置，避免双脚滑动导致的站立姿态失稳，脚踏板的前后位置也可根据使用者的下肢长度进行微调，

　　确保膝关节保持在合理的屈曲角度，减少站立时的膝关节载荷。从安装边界来看，整体框架的占地面积控制在1.2米长、0.8米宽的范围内，不需要过大的安装空间，即使是普通居家卧室或客厅也可以完成布置，框架整体高度可在1.1米到1.4米之间调节，适配身高1.5米到1.85米的使用人群。设计过程中对整体结构做了载荷校核，框架主体可承载120kg的使用载荷，所有受力节点的安全系数都达到3以上，确保长期使用下的结构可靠性，同时框架所有外露的棱角位置都做了圆角倒钝处理，避免使用过程中磕碰造成损伤。不同于普通的固定站立架，这款结构在设计时充分考虑了不同康复阶段的使用需求，在肌力恢复初期，可通过胸部托板、髋部挡块、绑带结构实现全支撑站立，随着使用者下肢肌力逐步恢复，可逐步调低托板的支撑力度、移除绑带，让使用者逐步增加下肢的负重比例，过渡到自主握持把手站立，最终实现脱离辅助的自主站立，整个康复训练过程不需要更换辅助设备，仅通过调整结构部件的位置和锁紧状态即可适配不同训练阶段的需求。结构上没有设置复杂的电动或气动元件，全部采用纯机械结构实现功能，后期维护成本极低，不需要定期更换电子元器件，仅需定期检查锁紧结构的可靠性、螺丝的紧固状态即可长期使用，非常适合基层康复机构以及居家康复场景使用，避免了复杂康复设备采购成本高、维护难度大的问题。
