家用真空管式太阳能热水供应装置结构设计

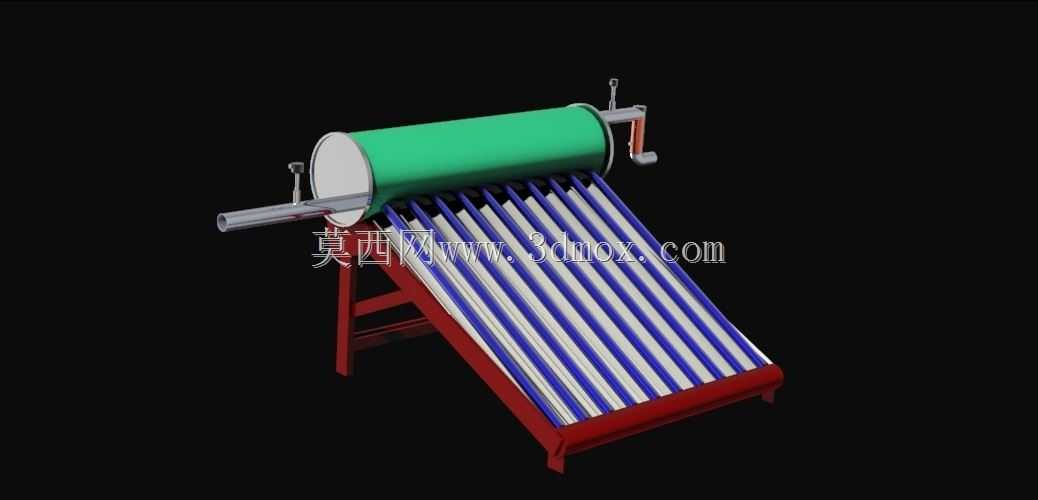

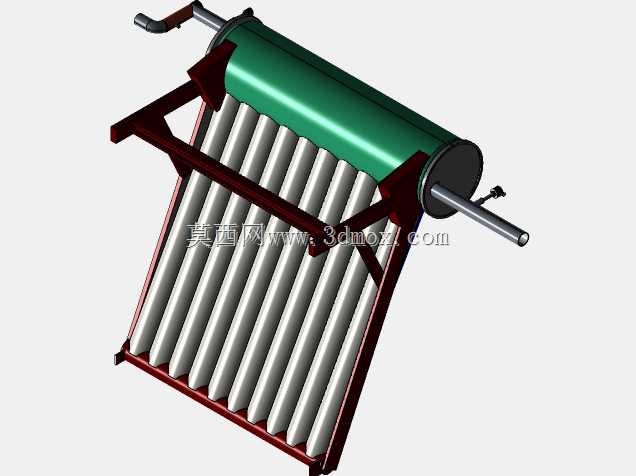

　　倾角取值匹配国内大部分纬度区域的年平均太阳高度角，保证不同季节的正午时段太阳光线能够垂直入射集热管表面，减少光线反射损失。集热管采用等间距平行排布，管间预留足够的通风间隙，避免夏季高温时段集热阵列背部积热导致的管体老化加速，同时也能减少风阻，降低屋面安装后的风荷载影响。卧式储热水箱布置在集热阵列的顶端高位，利用冷热水密度差实现自然循环，无需额外配置循环水泵即可完成集热管与水箱之间的换热循环，这种无动力循环结构大幅降低了设备的运行故障率，也减少了日常维护的工作量。水箱外壳采用圆柱形承压结构设计，筒身两端采用冲压成型的端盖封接，内部预留保温层填充空间，可适配聚氨酯发泡保温工艺，减少储水过程中的热量散失。水箱侧部分别设置了冷水进水、在民用建筑热水供应场景中，真空管式太阳能热水装置是分布式可再生能源供热的核心设备之一，这套三维结构完整还原了设备的实际装配关系，可直接用于民用供热方案选型参考、结构改型设计以及安装施工的技术交底。从实际使用场景来看，这类设备多安装于多层住宅屋面、自建房平顶或斜屋面区域，核心功能是通过吸收太阳辐射能将冷水加热，为住户提供生活热水，替代部分电加热、燃气加热设备，降低民用生活能耗。整套设备的结构分为三个核心装配模块：斜置式集热阵列、卧式储热水箱、支撑机架，同时集成了进出水接驳、溢流排气、辅助电加热预留的接口结构。设计过程中首先考虑的是集热效率的最大化，真空集热管阵列采用与水平面呈固定倾角的布置方式，

　　热水出水、溢流排气、传感器安装的接口，进水口位置延伸至水箱内部低位，出水口设置在水箱侧上方，保证输出的热水始终为水箱上层温度较高的水体，避免冷水直接混入出水端导致的水温波动。支撑机架采用型材焊接的三角稳定结构，底部设置横向安装底梁，可通过膨胀螺栓与屋面混凝土基础固定，斜向支撑梁直接承托集热管阵列的尾端托架，上部托架直接与储热水箱的底部固定，整套机架的受力路径清晰，集热管的竖向载荷、水箱的满水重量载荷都能通过斜梁传导到底部安装梁，避免局部应力集中导致的架体变形。从安装边界尺寸来看，整套设备的集热管数量适配普通3-4人家庭的日常热水需求，整体宽度控制在常规屋面安装的预留尺寸范围内，水箱直径与集热管长度的比例经过匹配，

　　既保证了足够的储水容积，也不会因为水箱过高导致设备整体重心上移，提升屋面安装后的抗风稳定性。集热管与水箱的连接位置采用硅胶密封圈密封结构，建模过程中还原了密封槽的配合尺寸，可直接用于密封件的选型校核，避免安装后出现漏水问题。机架的底部安装孔位预留了长圆孔调节余量，可适配现场基础施工的微小尺寸误差，降低现场安装的对位难度。在细节结构设计上，水箱端部预留了辅助电加热的安装接口，在连续阴雨天气太阳辐射不足的情况下，可加装电加热棒作为辅助热源，保证热水供应的稳定性，接口位置设置在水箱下部，保证电加热棒能够完全浸没在水体中，避免干烧隐患。集热管的尾端设置了专用的尾托结构，每个尾托对应一根集热管，既可以固定集热管的下端位置，

　　也能缓冲温度变化导致的集热管伸缩位移，避免硬接触导致的玻璃管碎裂。整套模型的装配关系完全按照实际生产的装配流程搭建，所有部件的配合间隙都符合实际加工公差要求，没有出现干涉问题，结构设计人员可以直接在这个模型基础上改型，比如调整集热管数量适配不同用水量需求、调整机架倾角适配不同纬度地区的安装需求、更换水箱材质适配不同的水质使用场景，也可以将模型导入仿真软件中进行集热效率模拟、结构强度校核、风荷载仿真分析，为产品的迭代优化提供基础的三维数据支撑。对于安装施工人员来说，这套模型可以直观展示各部件的连接顺序，帮助施工人员提前预判安装过程中可能出现的管线干涉、基础定位偏差问题，提升现场安装的效率，减少返工情况。
