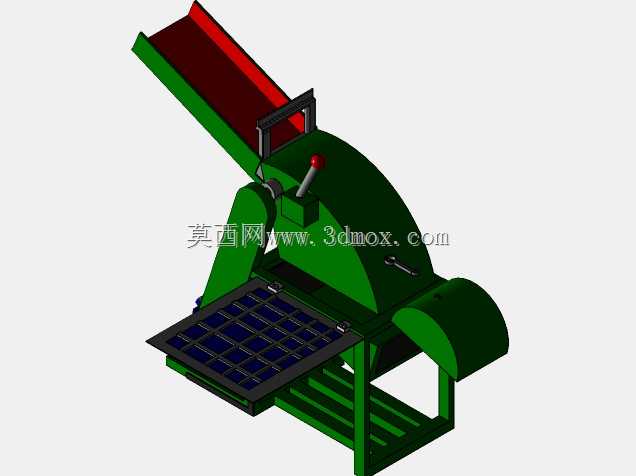

农用斜进料式颖壳切碎处理设备结构

　　这款设备主要面向粮食加工、农牧废弃物处理场景，针对谷物脱粒后产生的颖壳、短秸秆段等物料做切碎加工，处理后的物料可直接作为畜禽垫料、生物质燃料原料、有机肥辅料使用，适配小型粮食加工点、家庭农场、村级农牧废弃物处理点的作业需求，无需复杂配套基建即可落地使用。设备采用倾斜式进料溜槽设计，溜槽抬升角度经过反复校核，既可以保证物料依靠自重顺畅滑入切碎腔，又能避免作业过程中碎料从进料口飞溅伤人，溜槽内侧做了光滑过渡处理，不会出现湿软颖壳挂壁堵料的问题，进料口旁设置的操作手柄可直接控制切碎腔的进料挡板开度，作业人员可根据待处理物料的湿度、蓬松度实时调整进料量，避免过载卡机。设备核心切碎腔采用圆弧型蜗壳结构，内部动刀的排布做了动平衡校验，

　　高速运转时不会出现异常振动，腔体内壁做了耐磨衬板设计，长期处理硬质颖壳、带泥秸秆段也不会出现过度磨损，衬板采用螺栓固定结构，后期磨损后可单独更换，无需整体更换腔体外壳，降低运维成本。切碎腔下方设置格栅式出料筛网，筛网的网孔尺寸可根据出料粒度需求更换，切碎后达到粒径要求的物料直接透过筛网落下，未达到切碎要求的物料会留在腔体内被反复切削直到符合粒度要求，保证出料粒度均匀，不会出现长短不一的未切碎料段。设备的动力单元侧置安装在机架侧边，与切碎腔的主轴通过带传动连接，带轮外部设置全封闭防护罩，避免作业过程中杂物卷入传动部件，同时也能防止人员误触转动部件发生安全事故，动力单元的安装座做了可调节腰型孔设计，

　　后期更换传动带时可直接调整动力单元位置张紧皮带，无需额外拆卸其他部件。机架采用方管焊接成型，底部做了加宽支撑脚设计，设备整体重心偏低，作业时即使满负荷运转也不会出现晃动、侧翻问题，机架预留了地脚螺栓安装孔，若需要长期固定在作业点位，可直接通过膨胀螺栓将设备固定在硬化地面上，若需要转场作业，也可在机架底部加装脚轮，方便短距离移动。设备的操作手柄做了防滑绝缘包裹，作业人员握持时不会出现打滑问题，手柄的操作行程经过优化，挡板从全闭到全开的操作幅度适配普通人手臂活动范围，长时间操作也不会产生明显疲劳感。进料溜槽的侧边设置有观察口，作业人员可随时观察腔体内的进料情况，若出现卡料前兆可及时调整进料量，避免设备闷车。从安装边界来看，

　　设备整体占地尺寸较小，不需要预留过大的操作空间，进料端预留0.8米左右的上料空间即可满足人工上料需求，出料端下方可直接放置集料袋或者集料箱，不需要额外配套出料输送装置，整体配套门槛低。设计过程中针对农村作业场景的电压波动、物料含杂率高的问题做了适配优化，传动部件的选型留足了安全余量，即使物料中混入少量小石子、短铁丝等杂物，也不会出现打刀、主轴变形的问题，设备的日常维护仅需要定期加注润滑脂、检查动刀紧固情况即可，不需要专业运维人员，普通农户经过简单讲解即可完成日常保养。切碎腔的上盖采用快开式卡扣固定，若需要清理腔体内杂物、更换动刀或者筛网，不需要借助专用工具，直接掰开卡扣即可掀开上盖，操作便捷。设备的外露焊接部位都做了打磨处理，没有尖锐毛刺，安装、操作过程中不会划伤作业人员，表面喷涂的耐磨防锈涂层可适应户外露天存放的需求，即使短期放置在室外也不会出现大面积锈蚀问题。
