小型立式农用饲料破碎处理设备结构

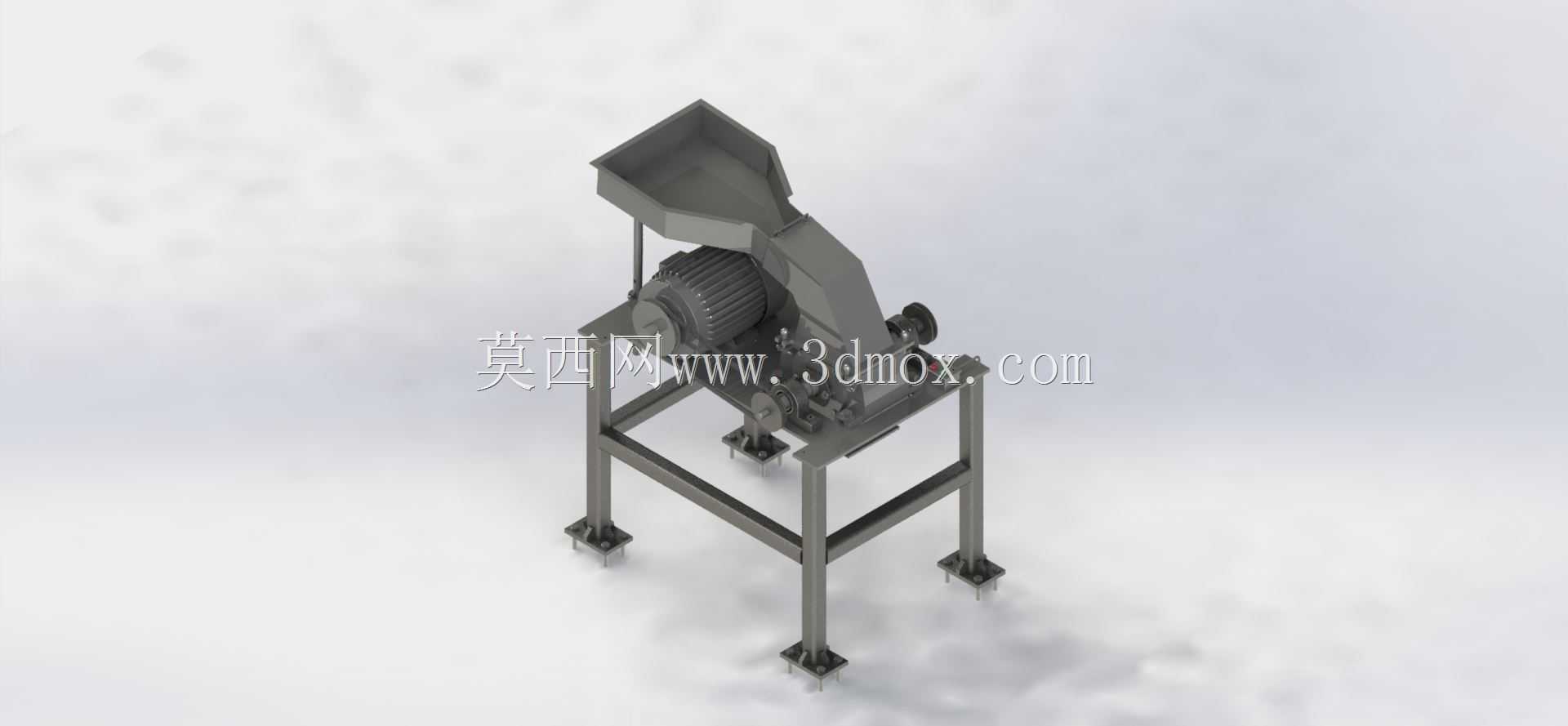

　　这款小型立式破碎设备主要面向农户小型养殖场景、家庭作坊式农产品初加工场景设计，可完成谷物秸秆、块状饲料原料、边角杂粮的破碎作业，适配农村散养户日常饲料制备的需求，也可用于小型农资加工点的小批量原料预处理，无需复杂的厂房配套条件，普通平整硬化地面即可完成安装部署。从结构设计逻辑来看，设备采用立式直连传动布局，驱动电机直接与粉碎腔转子组件连接，省去了中间皮带传动的张紧结构与冗余传动损耗，整体机架采用方管焊接成型的四腿支撑结构，支腿底部预留膨胀螺栓安装孔位，可直接与混凝土地面固定，抵消设备运行时转子高速转动带来的振动偏移，支腿之间设置横向连接方管形成框架加强结构，避免长期运行出现焊缝疲劳开裂的问题。设备顶部设置倾斜式进料斗，

　　进料斗采用敞口斜向导向设计，进料角度与粉碎腔转子切线方向匹配，物料依靠自重即可顺畅滑入粉碎腔内部，无需额外设置强制进料的推送机构，降低了结构复杂度与后期维护成本，进料斗的边缘做折边加强处理，避免投料时物料撒漏，同时提升进料口的结构刚度，防止长期磕碰出现变形。粉碎腔壳体采用折弯焊接成型，内部预留锤片或者齿爪的安装空间，壳体侧面设置可开合的检修门，方便后期更换易损件、清理腔体内残留物料，出料方向设置在粉碎腔下部，破碎完成的物料依靠重力直接从腔体下方排出，可直接对接收纳袋或者小型输送料槽，无需额外配置风送出料结构，适配小批量作业的简易使用需求。从安装边界尺寸来看，设备整体占地尺寸不足1平方米，整机高度适配成年人站立投料的操作高度，

　　投料口位置距离地面约1.1米左右，操作人员无需抬手或者弯腰即可完成投料作业，降低长时间操作的疲劳感，支腿的安装孔位横向、纵向间距均预留足够的操作空间，后期打膨胀螺栓固定时不会出现工具操作空间不足的问题。设计过程中重点考虑了农村使用场景的维护便捷性，所有外露连接部件均采用标准紧固件，无特殊定制的异形连接件，出现易损件损坏时可直接在本地五金门店采购替换，电机的安装位置设置在粉碎腔侧方，与机架采用螺栓紧固连接，拆卸维护时无需拆解整个机架结构，日常清理、润滑保养都可在设备原位完成，不需要复杂的吊装工具。设备运行时，电机带动粉碎腔内的转子高速旋转，进入腔体的物料在锤片冲击、腔体内壁碰撞、物料间相互摩擦的多重作用下被破碎到设定粒度，

　　从下部出料口排出，整个作业过程连续顺畅，针对含水率稍高的谷物类物料也不会出现腔体内堵塞的问题，因为腔体内部无狭窄的筛网夹缝结构，适配农村加工场景下物料含水率不稳定的实际情况。机架的焊接设计充分考虑了户外简易棚内使用的抗锈蚀需求，所有方管端口都做封堵焊接处理，避免雨水、清洗水进入管内部造成锈蚀，延长设备的整体使用寿命，支腿底部的安装板采用加厚钢板切割成型，与支腿焊接处设置三角加强筋，避免设备长期运行振动导致安装板变形、螺栓松动。
