刨床主传动与进给联动机构设计

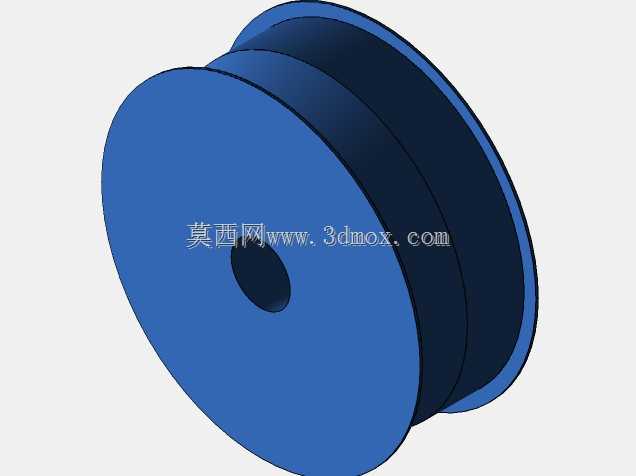

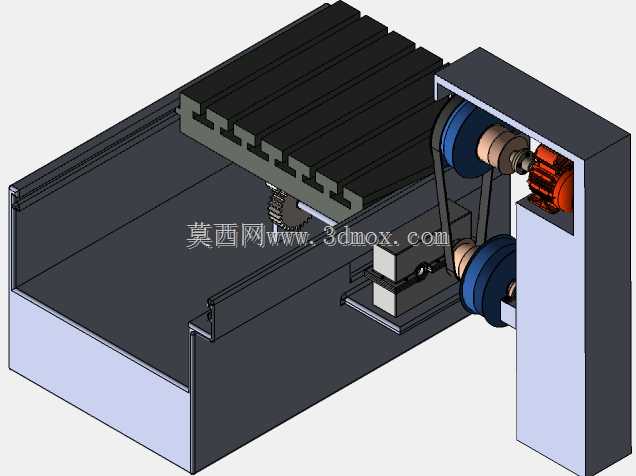

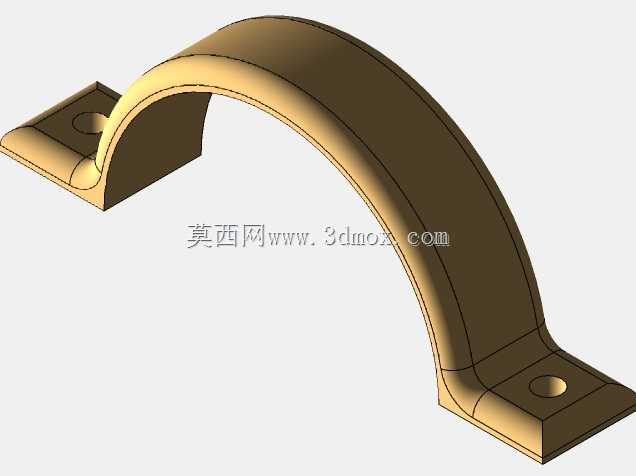

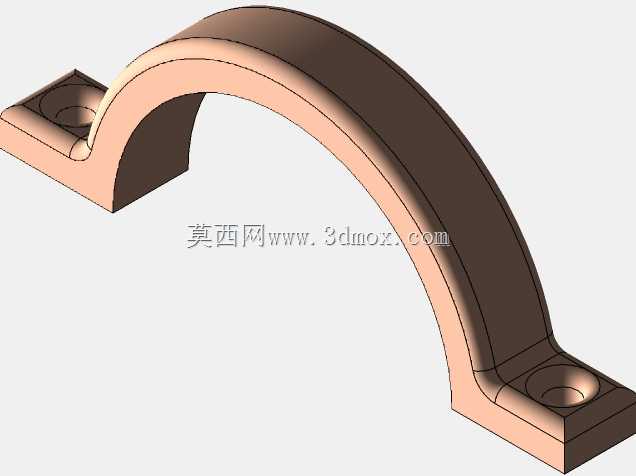

　　在金属切削加工场景里，牛头刨床、龙门刨床的核心作业能力完全依赖传动系统的匹配度，这套刨床传动结构的设计，完全围绕刨削加工的往复运动特性展开，没有冗余的装饰性结构，所有部件的排布都优先服务于动力传递效率与运动精度控制。从实际加工需求来看，刨床作业时滑枕需要完成低速工作行程、高速回程的往复运动，同时工作台要配合完成间歇进给，这套传动结构通过带传动与齿轮组的组合排布，刚好实现这两个核心运动的联动输出，不需要额外增设独立的进给驱动单元，能大幅降低设备的制造成本与后期维护难度。设计阶段最先敲定的是动力输入段的布局，电机输出端先连接带轮组，V带的缓冲特性可以吸收刨削切入工件时的冲击载荷，避免齿轮组在瞬时冲击下出现崩齿问题，

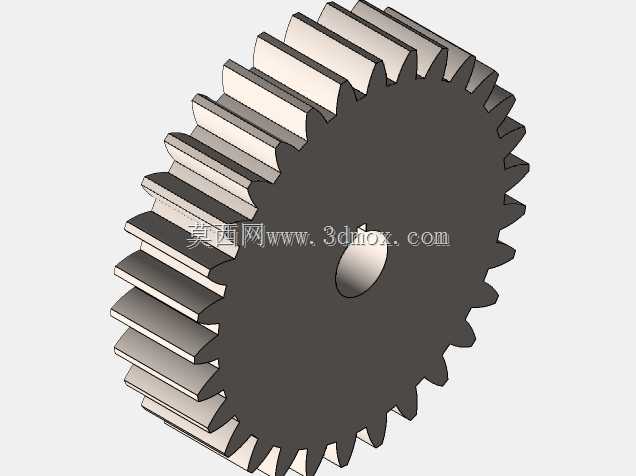

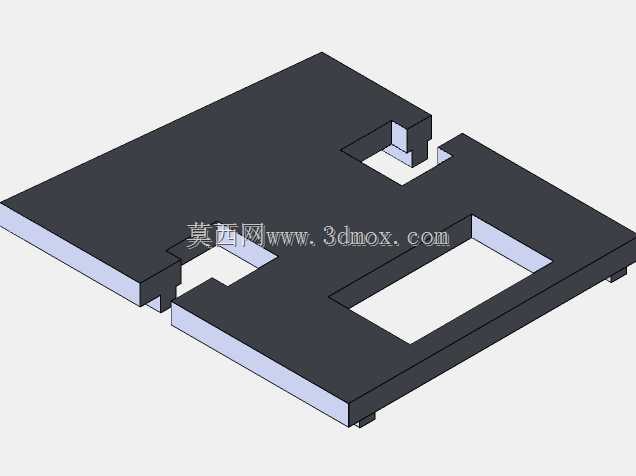

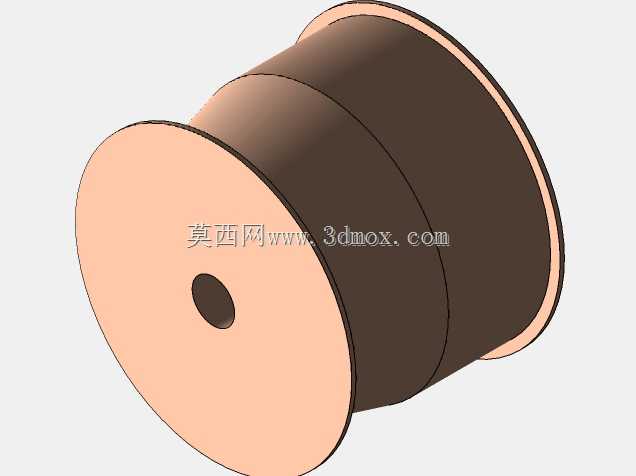

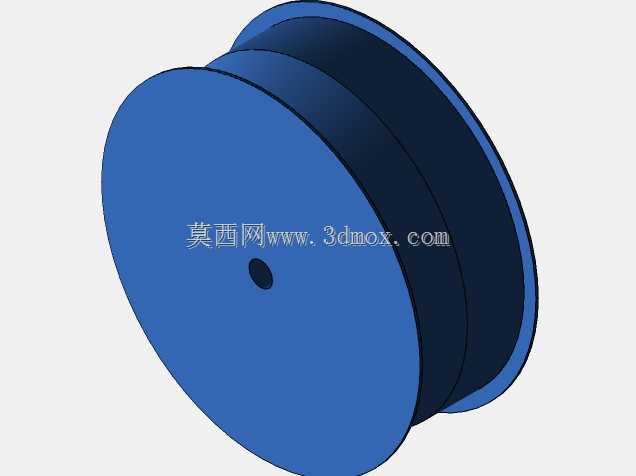

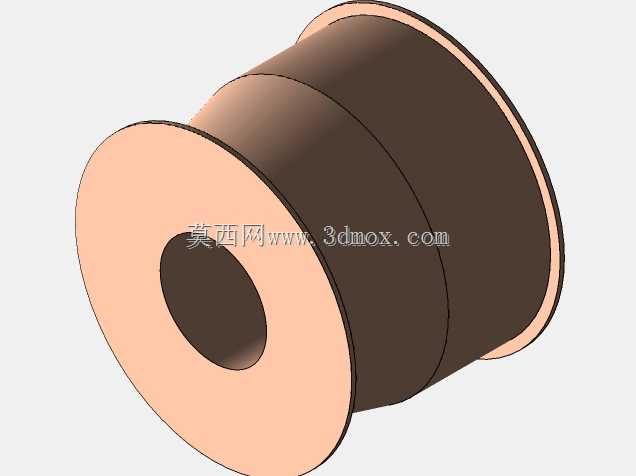

　　带轮的直径配比经过核算，刚好把电机的高转速降到齿轮组适配的输入转速区间，同时带传动的过载打滑特性还能起到过载保护作用，当刨刀遇到过硬的铸件夹渣或者进给量过大时，带轮打滑可以避免电机堵转或者传动件断裂。齿轮组部分采用了滑移齿轮变速结构，可以输出多档不同的滑枕往复速度，适配不同材质工件的刨削需求，比如刨削铸铁件时需要较低的切削速度避免刀具过快磨损，刨削低碳钢件时可以调高行程速度提升加工效率，变速机构的拨叉位置预留了足够的操作空间，后期装配时可以很方便地外接操作手柄完成档位切换。安装边界方面，整个传动系统的基座与刨床床身的安装面采用统一的定位止口设计，安装孔位的间距完全匹配常规中小型牛头刨床的床身预留孔位，

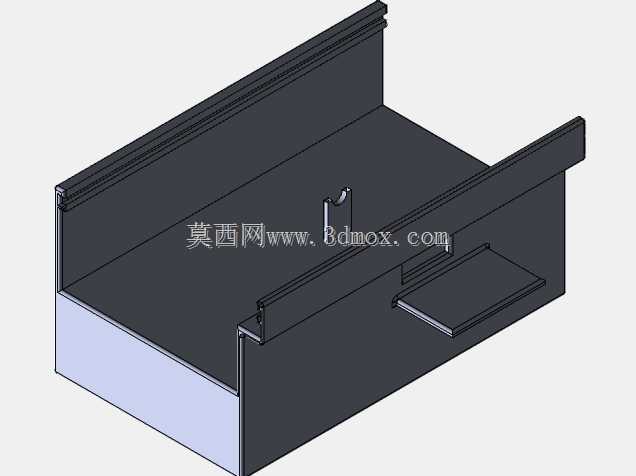

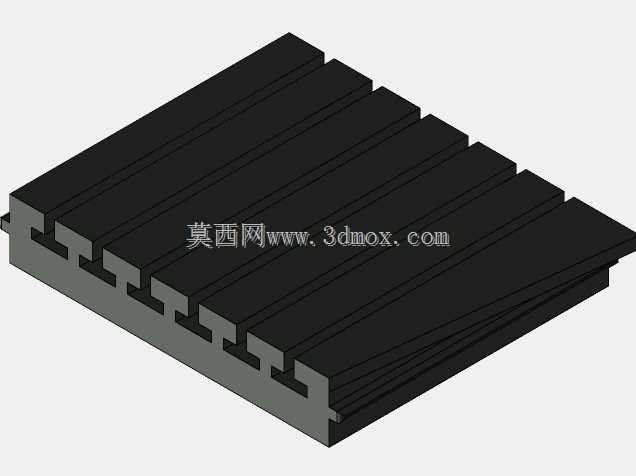

　　不需要对原有床身进行二次加工就可以完成替换安装，整个传动单元的横向、纵向、高度方向尺寸都控制在床身的内腔空间范围内，不会突出床身外部影响设备的操作安全，传动部件的外侧预留了防护罩的安装螺孔，后期加装钣金防护罩后可以完全隔绝切屑、切削液进入传动腔，延长齿轮与轴承的使用寿命。滑枕的驱动曲柄机构安装在齿轮组的输出轴端，曲柄的偏心距可以调整，以此改变滑枕的行程长度，适配不同长度工件的刨削加工需求，曲柄与滑枕之间的连接滑块采用了自润滑铜套结构，不需要频繁加注润滑油就能保证长期运行的耐磨性。工作台进给的动力从传动系统的中间轴引出，通过棘轮机构实现间歇传动，每次滑枕完成回程动作后，棘轮带动工作台进给丝杆转动固定角度，完成设定的进给量，

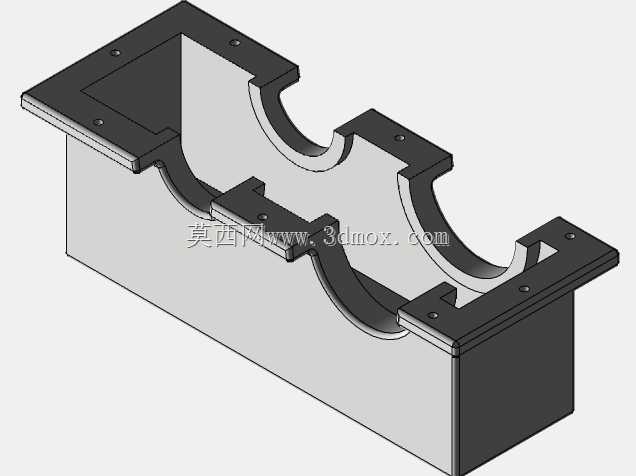

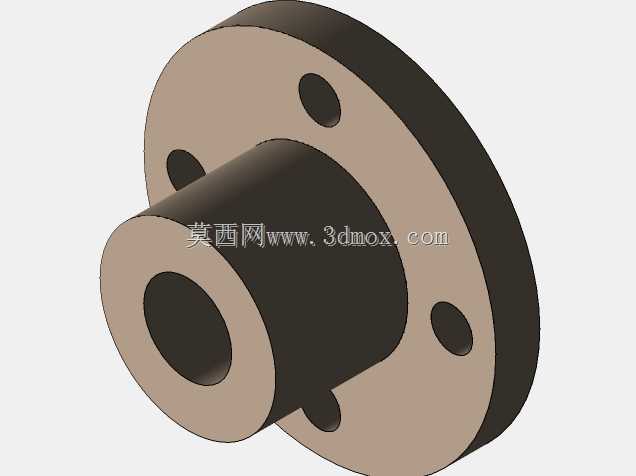

　　进给量的大小可以通过调整棘轮的遮齿角度来改变，不需要更换传动齿轮就能实现0.1mm到1mm每行程的进给量调节，适配粗刨、精刨不同工序的进给要求。整个传动系统的轴承位都采用了阶梯轴定位设计，轴承内圈通过轴肩与锁紧螺母固定，外圈通过轴承端盖压紧，装配时可以通过端盖处的垫片调整轴承间隙，避免长期运行后出现轴系窜动影响加工精度，所有齿轮的啮合侧隙都控制在0.05mm到0.1mm之间，既不会因为侧隙过小出现卡滞发热，也不会因为侧隙过大导致换向时出现冲击噪音。从实际运行的角度来看，这套传动结构的动力传递路径短，没有多余的中间传动件，传动效率可以达到85%以上，比采用蜗轮蜗杆传动的老式刨床传动结构效率高出近20%，长期运行的能耗更低。润滑系统的设计也完全适配车间的实际维护条件，传动腔采用油浴润滑方式，齿轮组下部浸入润滑油中，运行时齿轮带起的润滑油可以飞溅到所有啮合齿面与轴承位置，不需要外接复杂的强制润滑管路，只需要定期检查油位、更换润滑油就能保证系统稳定运行，油位观察孔设置在传动腔的外侧，操作人员不需要拆开防护罩就能直观看到润滑油的存量，日常维护十分便捷。
