小型台式木质带式砂光设备结构

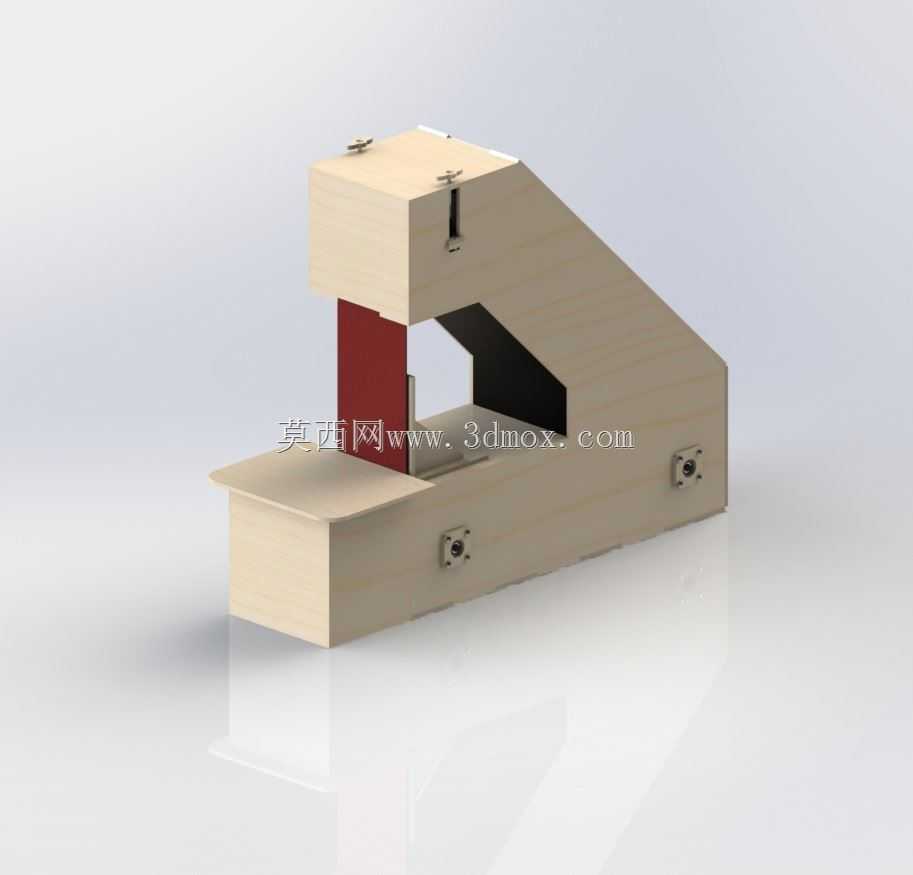

　　这款小型台式砂光设备的设计初衷，是面向小批量木工加工、手工模型制作、教学实训场景下的小件平面、立面打磨作业，区别于工业级重型砂光设备的大占地、高功率配置，整体采用6mm厚度的板材经激光切割后拼接组装，无需复杂的铸造或焊接机架加工工序，加工门槛低，组装流程简单，适合小型工坊、个人工作室的日常打磨需求。从实际作业场景来看，这类小型砂光设备可完成木质零件的端面找平、侧边毛刺去除、曲面粗磨、胶合面打磨预处理等工序，作业时工件依托前端伸出的水平工作台面定位，手持工件缓慢靠近垂直运行的砂带即可完成磨削，相比手持角磨机、手持砂带机的作业方式，台式结构的固定砂带运行轨迹更稳定，能有效避免手持打磨时的角度偏移、磨削量不均问题，

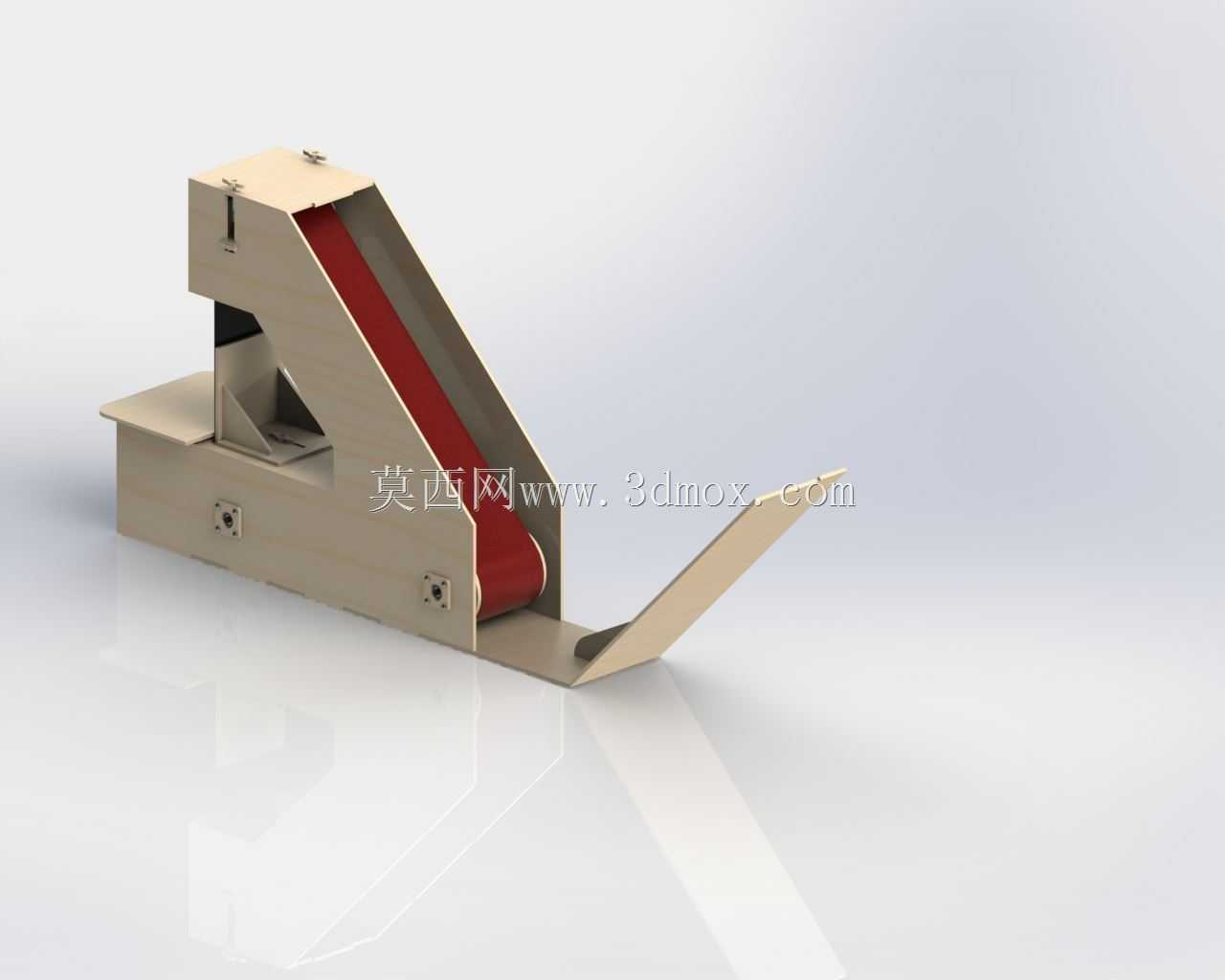

　　尤其适合厚度较小的木质薄片零件、小型结构件的精准打磨。设备的整体机架采用斜置式箱体结构设计，斜向的腔体内部预留了砂带张紧机构、驱动轮的安装空间，顶部设置的张紧调节结构可快速调整砂带张紧度，更换不同目数砂带时无需复杂拆解，松开张紧结构即可完成砂带拆装，日常维护便捷。前端水平工作台的伸出长度经过适配设计，既能够支撑常规尺寸的小型工件，也不会因为台面过长导致设备整体占地过大，可直接放置在常规工作台面上使用，无需额外的专用安装基础。机架侧面预留的紧固件安装位，可根据实际使用需求加装辅助靠尺、角度定位挡块，实现定角度斜面打磨、等厚度批量磨削等功能，拓展设备的作业适配范围。从结构设计逻辑来看，

　　整体机架的板材拼接采用嵌入式榫槽配合紧固件锁紧的方式，相比单纯的胶接结构，拼接后的机架刚性更好，砂带高速运行时的机架振动量更小，能有效降低磨削过程中的振纹问题，提升打磨后的表面质量。驱动单元内置在斜置腔体的后部，重心靠后布置，设备运行时的整体稳定性更好，即使施加较大的工件进给压力，也不会出现设备前倾、晃动的问题。砂带的运行路径采用上下轮组垂直布置的方式，砂带工作面保持垂直状态，打磨立面时可直接依托工件的直角基准贴靠砂带，无需额外调整工件角度，操作门槛更低。设备的安装边界控制十分紧凑，整体占地尺寸不超过常规台式钻床的占地范围，工作台面高度适配成年人坐姿作业的操作高度，长时间作业不易产生疲劳。针对木质加工场景的粉尘问题，

　　机架后部可外接小型吸尘管路，将打磨产生的木粉直接抽走，避免作业区域粉尘堆积，改善作业环境。这类小型砂光设备的设计没有冗余的功能结构，所有结构件都服务于砂带稳定运行、工件便捷定位两个核心需求，板材切割的加工方式也让设备的改型成本极低，可根据实际作业需求调整工作台尺寸、砂带宽度、驱动功率，适配不同的加工场景，比如针对塑料件、软金属件的打磨作业，只需更换对应材质的砂带、调整驱动轮转速即可实现功能拓展，无需重新设计整体机架结构。在实际建模过程中，所有板材的拼接位置都预留了对应的装配公差，激光切割的板材切口精度可满足拼接定位需求，组装时无需额外的配钻、锉修工序，按照装配顺序依次锁紧紧固件即可完成整机装配，装配流程对新手十分友好，也适合作为机械装配实训、木工设备认知教学的实操载体。
