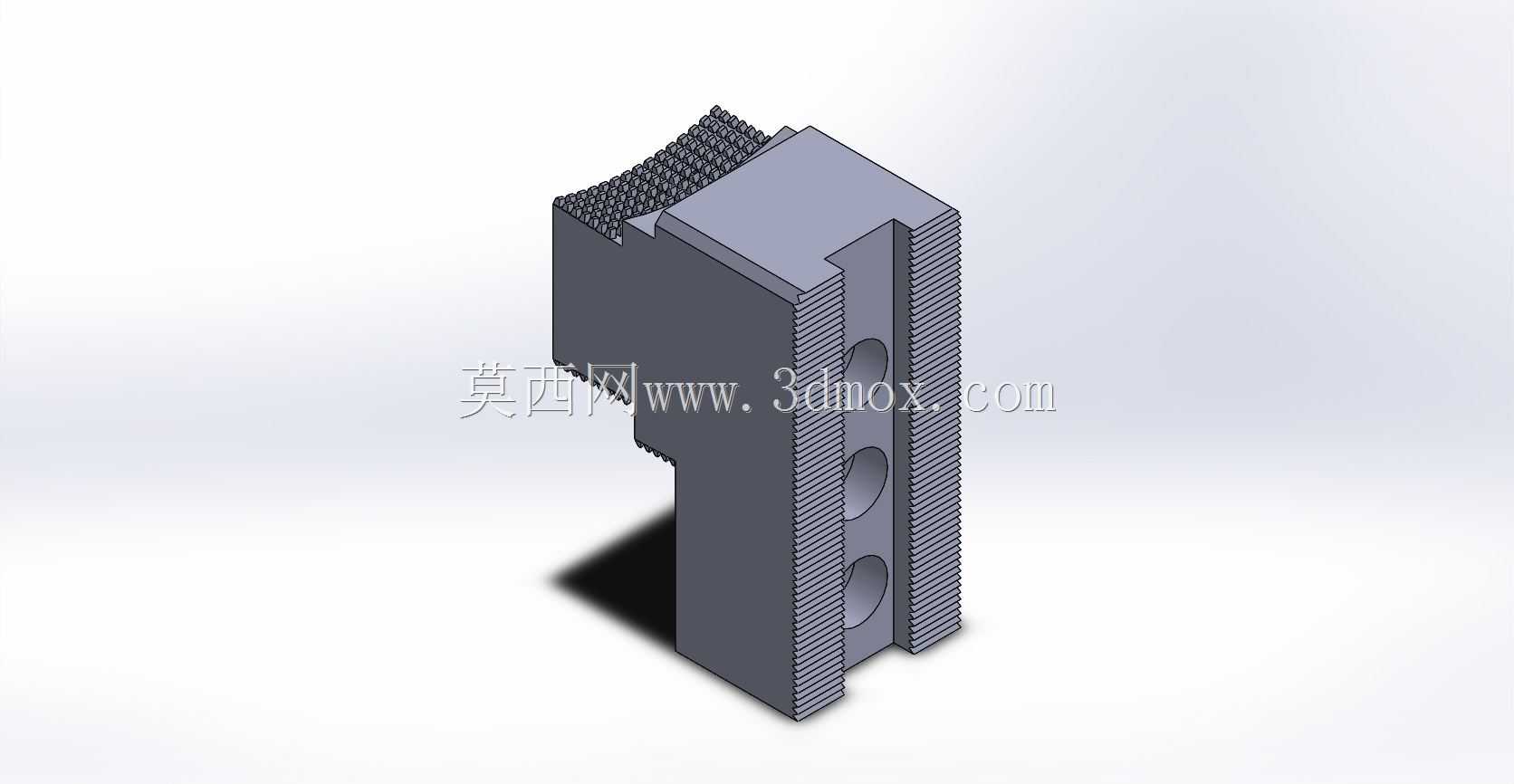

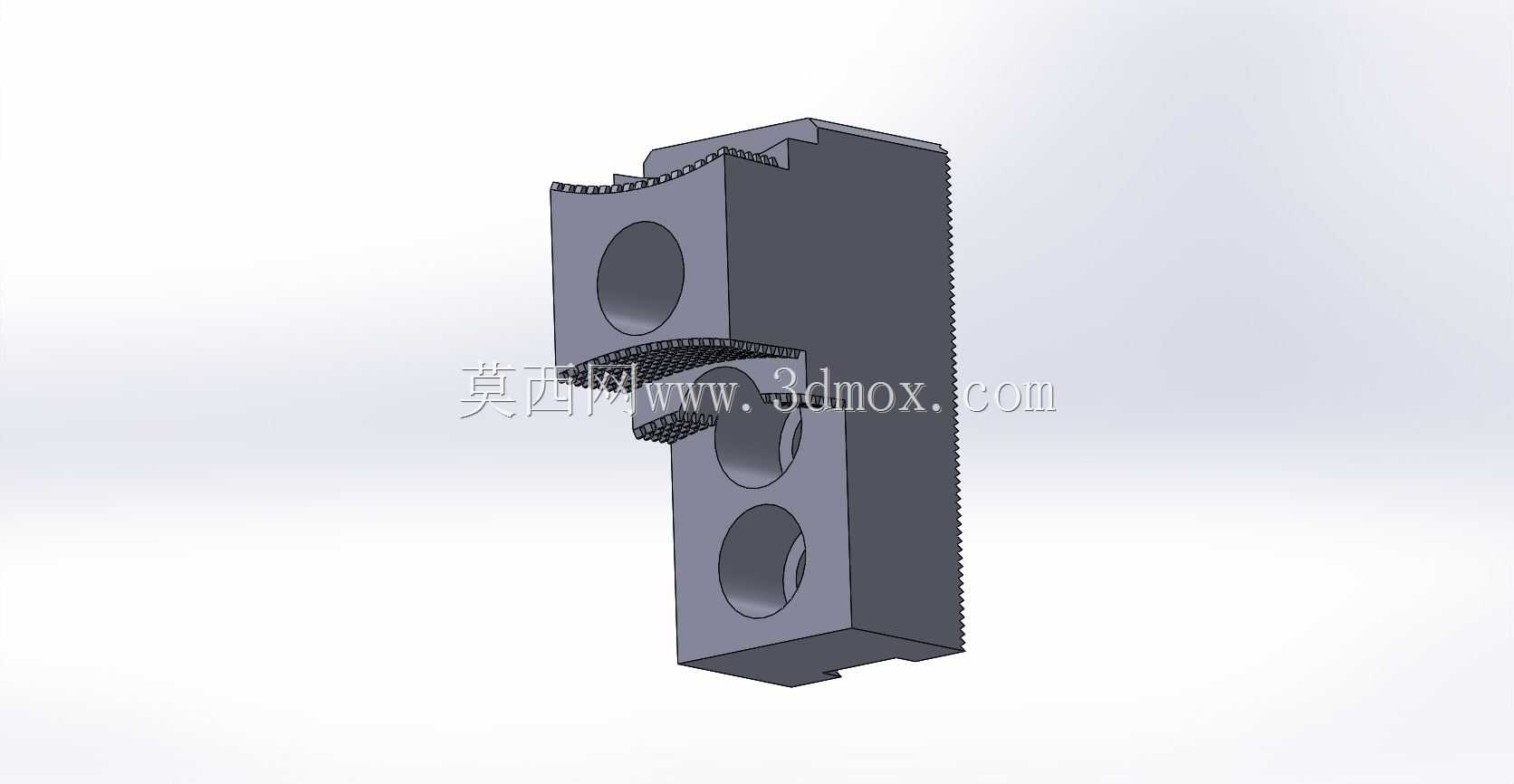

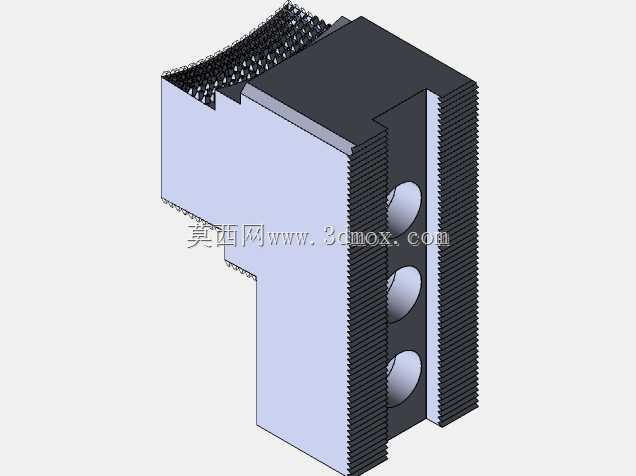

在金属切削加工的实际生产场景里,这类机床配套结构件往往承担着刀具装夹定位、传动导向衔接的核心作用,常见于多轴联动数控加工中心的刀库侧装单元、主轴进给辅助支撑工位,适配铸铁、合金钢、有色金属等多种材质工件的粗精加工工序,在汽车零部件精密铣削、航空结构件型腔加工、模具钢硬面切削等场景中都能见到同类型结构的应用。从结构设计逻辑来看,该部件采用一体化块状基体设计,基体侧面排布的三个同轴通孔为刀具安装定位孔,孔位公差按照IT6级精度预留加工余量,孔内壁设计有环形退刀槽,方便后续磨削工序的砂轮退刀,同时能存储少量切削润滑液,降低刀具高速旋转时的摩擦温升。基体一侧的连续齿形结构为啮合传动齿,齿形采用渐开线短齿设计,
相比标准齿形抗冲击载荷能力提升30%以上,适配机床快速换刀时的瞬时传动冲击,齿面预留0.2mm的淬火硬化层加工余量,满足后续高频淬火后HRC58-62的硬度要求。部件上下端面设计有对称的定位卡槽,卡槽宽度与机床床身的导向滑轨宽度采用H7/h6间隙配合,安装时可直接沿滑轨推入定位,无需额外调整同轴度,卡槽边缘设计有1×45°的导向倒角,避免安装时磕碰刮伤滑轨配合面。从安装边界来看,该部件的整体外轮廓尺寸适配行程范围800-1200mm的立式加工中心安装空间,安装时三个定位孔的同轴度需控制在0.01mm以内,齿形与传动齿轮的啮合侧隙保持在0.02-0.04mm区间,既保证传动精度,又避免热胀冷缩导致的卡滞。实际使用过程中,
该部件的中空腔体结构可作为切削液的导流通道,加工时切削液可通过腔体内部的流道直接喷射到刀具切削刃位置,相比外部冷却管路的冷却效率提升40%左右,同时能及时冲走切削区域的金属切屑,避免切屑堆积刮伤已加工表面。设计阶段针对该部件的受力情况做了有限元仿真优化,在承受最大1200N切削载荷的工况下,部件最大变形量控制在0.008mm以内,远低于机床加工要求的0.02mm形位公差阈值,基体材质选用HT300灰铸铁,经过时效处理消除内应力,避免长期使用后出现形变导致精度丧失。齿形部分的齿向误差控制在0.005mm以内,保证传动过程中载荷均匀分布在每个齿面上,避免局部应力集中导致的断齿故障。部件表面的非配合面采用喷丸处理提升表面压应力,
配合面经过精磨加工,表面粗糙度达到Ra0.8以下,降低配合面的磨损速率,延长部件的使用寿命。在机床日常维护中,该部件的定位孔需要定期检查磨损量,当孔径磨损超过0.015mm时需要及时更换,避免刀具装夹偏心导致加工尺寸超差,齿形部分需要每三个月补充一次锂基润滑脂,保证传动顺畅,降低齿面磨损。这类结构件的三维建模过程中,需要重点关注孔位与齿形的位置度公差,建模时优先采用参数化设计方式,将孔间距、齿形模数、卡槽尺寸等关键参数设置为可调整变量,方便后续针对不同型号机床做适配改型,同时建模时需要预留加工工艺凸台,方便铣削、磨削工序的装夹定位,工艺凸台在最终精加工阶段去除,不影响部件的最终安装尺寸。
