花瓣形曲面混合导流构件结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:376282
  • 花瓣形曲面混合导流构件结构设计

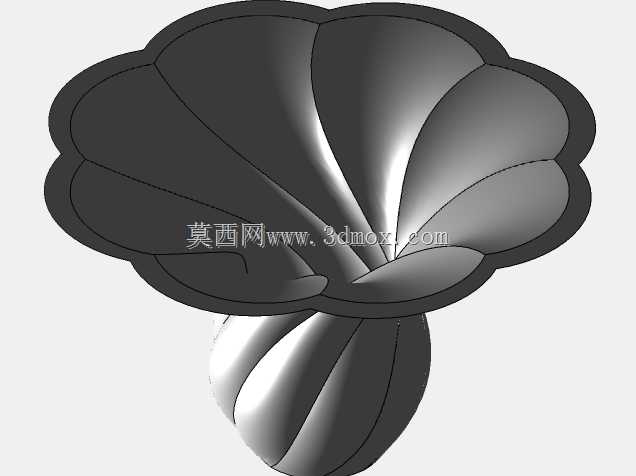

  这类花瓣形曲面混合导流构件,多应用于小流量流体混合工况,常见于实验室小型配液单元、精细化工微量投料段、日化原料预混工位,核心作用是让两股或多股不同物性的流体在流经腔体时,顺着曲面的扭转走向完成连续剪切、分流、汇拢,无需额外增设搅拌组件就能实现初步混合效果,能有效减少小流量工况下的混合死区,避免局部物料沉积导致的配比偏差。从结构设计逻辑来看,整个构件采用对称花瓣轮廓作为进出端的截面基准,每一片花瓣曲面都沿着中心轴线做连续螺旋扭转,从入口端的大瓣状开口逐步收束过渡到出口端的小截面,曲面之间的衔接全程做G2连续处理,避免流体流经时出现局部涡流造成的压损突增。设计过程中首先要确定的是进出口的安装边界,

  入口端的花瓣外轮廓需要匹配上游管路的对接法兰尺寸,瓣片的数量根据混合流道的数量设定,每两个相邻瓣片之间的凹陷区域对应一股进料流道,扭转角度的取值需要结合流体的黏度参数调整,低黏度流体工况下扭转角度控制在120度到180度之间即可满足混合要求,高黏度流体则需要适当加大扭转角度,延长流体在腔体内的剪切路径。构件的壁厚根据输送介质的腐蚀性和工作压力设定,常规常压工况下壁厚取3到5毫米即可满足结构强度要求,外壁的花瓣凸起结构同时起到加强筋的作用,无需额外增设外部加强结构就能承受常规管路的工作压力,进出口端的连接端面预留密封槽安装位置,可适配平垫片或者O型圈密封,满足不同压力等级的密封要求。在建模过程中,曲面的构建是核心难点,

  需要先绘制进出口两端的花瓣轮廓草图,两个草图的瓣片位置保持对应角度偏移,通过边界混合命令生成主曲面后,对曲面的曲率做连续检查,确保每一段曲面的曲率变化平缓,没有局部曲率突变的区域,避免后续加工过程中出现刀具切削负载突增的问题,同时也能防止流体流经时在曲率突变位置产生滞流区。构件的内部流道全程做圆滑过渡处理,所有转角位置都做R角倒圆,倒圆半径不小于2毫米,避免直角位置出现物料挂壁残留,尤其是处理含有固体颗粒的浆料工况时,足够大的过渡圆角能减少颗粒对壁面的冲刷磨损,延长构件的使用寿命。从安装适配性来看,整个构件的外部最大轮廓尺寸根据处理流量确定,常规每小时1到5立方处理量的工况下,入口端最大外径控制在120毫米以内,

  整体轴向长度不超过150毫米,可直接串联安装在标准管路之间,不需要额外设置支撑结构,依靠两端管路的连接法兰即可完成固定,安装时需要注意扭转方向与流体流向匹配,确保流体顺着曲面扭转方向进入腔体,反向安装会大幅提升压损同时降低混合效果。这类构件相比传统的静态混合器,结构更紧凑,流道的曲面走向更贴合流体的自然流动轨迹,在小流量工况下的压损更低,同时花瓣形的外部结构也方便安装时的夹持固定,不需要额外设计专用的夹持工装,使用普通管路扳手即可完成拆装维护。针对不同的应用场景,还可以调整瓣片的数量和扭转的导程,比如处理易结垢的物料时,可以适当加大流道的截面尺寸,减少曲面的扭转角度,降低流道内的阻力,方便后续的清洗疏通;处理需要快速混合的反应物料时,可以增加瓣片数量,加多分流的层数,让流体在腔体内完成多次分流汇拢,提升混合均匀度。整个构件的结构没有活动部件,日常使用过程中几乎不需要维护,只要根据输送介质的特性定期做清洗疏通即可,适配多种工程塑料或者金属材质加工,采用注塑工艺可实现大批量低成本生产,采用五轴加工则可满足小批量定制化的工况需求。
