双环连接式蝶阀连杆结构设计

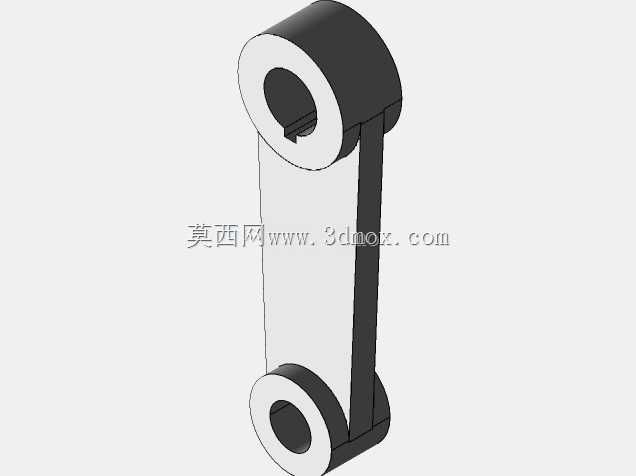

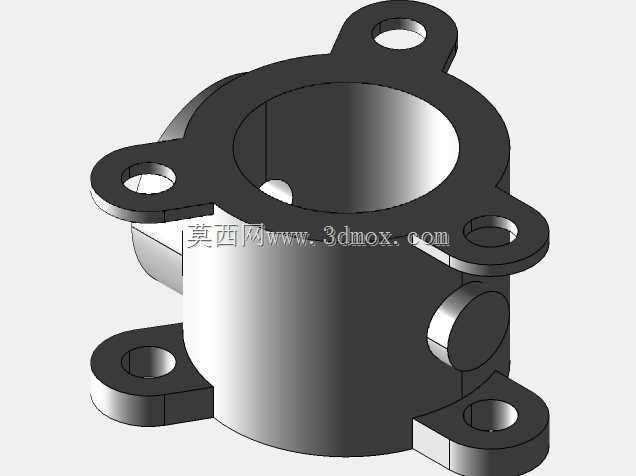

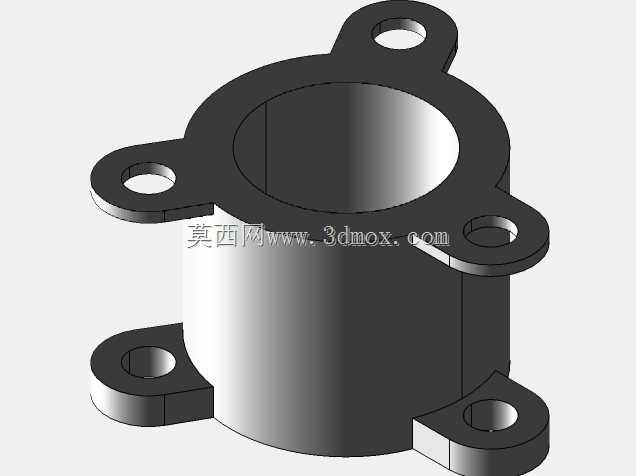

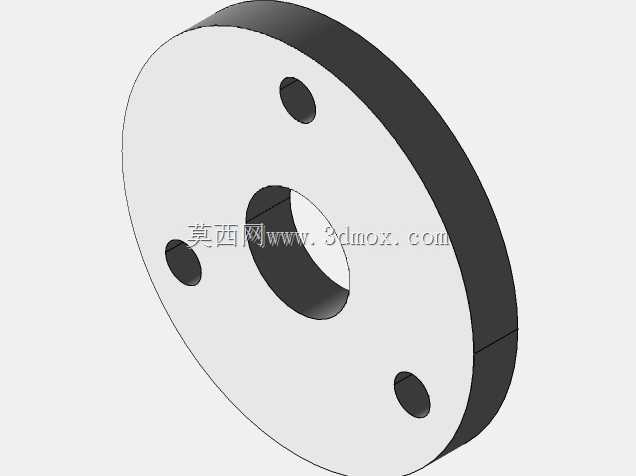

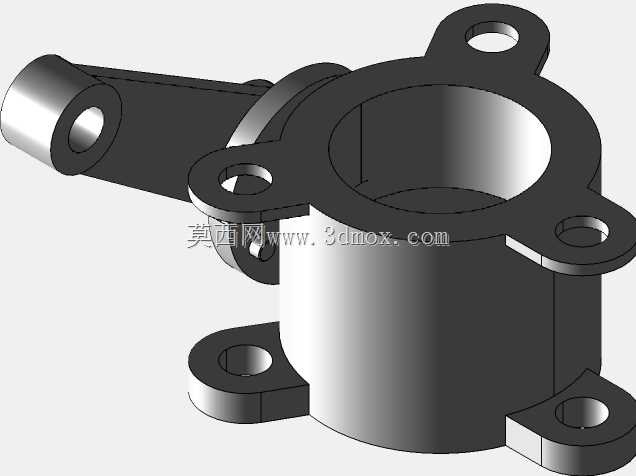

　　在流体管路控制场景中，蝶阀的启闭动作传递往往依赖刚性连杆构件完成扭矩传输，本次呈现的双环端连杆结构，正是蝶阀执行端与阀瓣之间的核心传动连接件，广泛适配中小口径低压管路的蝶阀装配需求，常见于给排水管网、暖通循环水系统、低压工业流体输送管线的蝶阀产品中。从实际工况适配角度看，这类连杆需要承受阀瓣启闭过程中的交变扭矩，同时要适配阀轴与执行端的同轴度偏差，因此结构设计上采用了两端同轴环套、中间等截面直板连接的构型，两端的环形安装位分别对应执行机构输出轴与阀瓣驱动轴的装配位置，环体内壁预留的键槽结构，可通过平键实现与轴件的周向固定，避免扭矩传递过程中出现打滑松脱的问题。设计过程中首先要确认两端环孔的中心距，

　　这个尺寸直接决定了蝶阀启闭的行程范围，中心距偏差过大会导致阀瓣无法达到全开或全关位置，甚至出现启闭卡涩的情况；其次是环体的壁厚设计，需要结合额定输出扭矩核算环体的抗剪切强度，避免长期交变载荷下出现环体开裂的失效问题，中间连接直板的截面厚度也要匹配扭矩传递的抗弯需求，防止传动过程中直板出现挠曲变形，影响启闭动作的精准度。安装边界层面，两端环孔的内径尺寸需要与对应轴径做过渡配合，既保证装配时的顺畅度，又能减少配合间隙带来的传动空程，环体的轴向宽度需要与轴上的安装位长度匹配，避免装配后出现轴向窜动；中间直板的宽度要控制在周边构件的运动间隙范围内，确保连杆摆动过程中不会与阀体内部的加强筋、密封件等结构发生运动干涉。从功能特性来看，

　　这种一体化构型的连杆相比拼接式传动件，整体刚性更强，传动过程中的形变量更小，能够更精准地传递执行端的启闭扭矩，让阀瓣的转动角度控制更精准，同时一体化结构的零件数量更少，装配工序更简单，也减少了拼接位置松动失效的风险。实际选型应用时，需要结合蝶阀的公称压力、额定启闭扭矩匹配对应尺寸的连杆，对于有腐蚀介质的输送场景，还可以在该结构基础上调整基材与表面处理工艺，提升构件的耐介质腐蚀能力，延长整体阀门的使用寿命。在结构细节处理上，环体与中间直板的连接位置做了圆弧过渡处理，避免直角位置出现应力集中，长期受交变载荷时产生疲劳裂纹，环孔的端面也做了倒角处理，既方便轴件装配时的导入，也能去除加工毛刺避免装配时刮伤轴件表面。

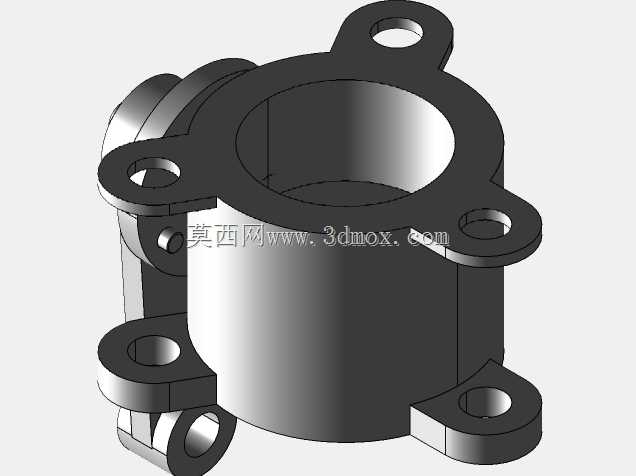

　　这类连杆的运动轨迹为绕两端环孔中心的定距摆动，因此在前期设计校核时，需要做完整的运动仿真，确认全行程范围内连杆与周边所有构件的最小安全间隙，尤其是在阀瓣接近全关位置时，要避免连杆与阀座密封结构发生触碰，影响密封效果或者造成密封件的磨损。
