农业灌溉用多出口喷头式喷雾部件

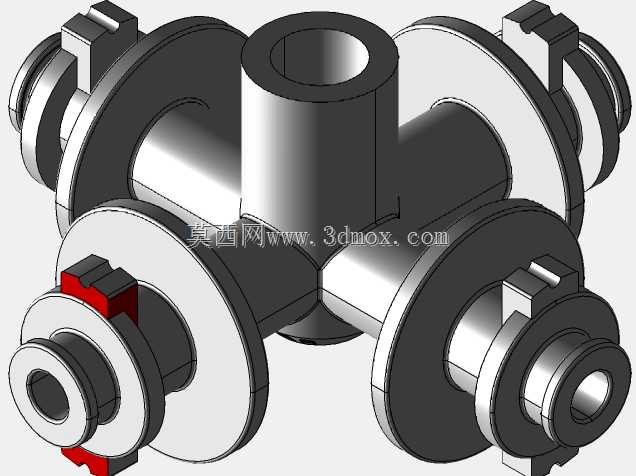

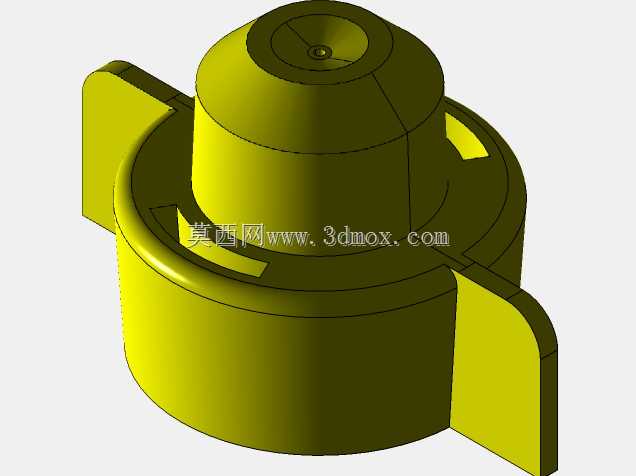

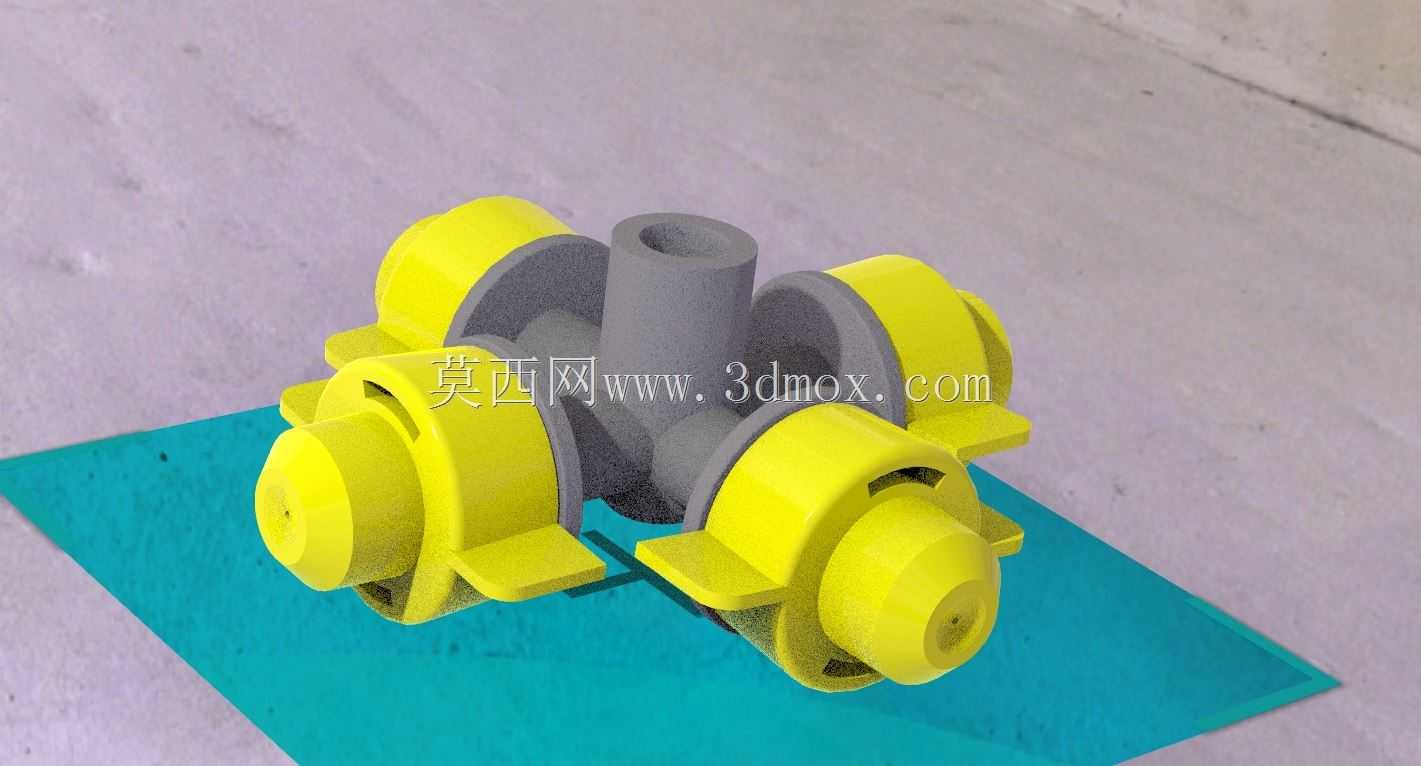

该部件为农业灌溉系统中配套的多出口喷雾组件，主要应用于大田滴灌、温室大棚微喷、果园水肥一体化喷施等场景，可直接接驳在灌溉支管上，实现单节点多方向的雾化喷施作业，相比传统单出口喷头，单组部件可覆盖更大的喷施范围，减少支管开孔数量与管路接头用量，降低灌溉系统的整体安装复杂度与漏液风险。从结构设计来看，主体采用中轴通液结构，中心预留标准管径的进液接口，接口内壁做了公差适配设计，可兼容常用PE灌溉管的承插安装，无需额外转接接头即可完成管路对接。四个方向对称布置的喷雾出口均采用快装卡扣结构，出口端内置涡流雾化流道，压力水流进入流道后会形成旋流效果，经前端喷孔喷出后形成均匀的雾化水滴，避免出现局部灌溉水量过大导致的土壤板结、作物叶面积水烧叶问题。每个喷雾出口都带有侧翼定位结构，安装时可通过侧翼卡入支管预设的安装位，防止通水后部件受水压冲击发生偏转，保证各出口喷施方向始终对准预设覆盖区域。设计过程中充分考虑了田间作业的实际工况，部件整体无尖锐棱角，所有外沿均做了圆弧过渡处理，避免安装、维护过程中划伤操作人员，也减少田间作业时被秸秆、藤蔓勾挂导致的部件脱落问题。各出口与主体的连接位置做了加强筋处理，可承受常规灌溉系统0.1-0.3MPa的工作水压，不会出现连接处开裂、漏液的情况。安装边界方面，该部件整体外接圆直径适配常规灌溉支管的安装间距要求，中心进液接口的轴向长度控制在合理范围，安装后不会突出支管过多，避免田间农机作业时剐蹭损坏。四个喷雾出口的喷射角度经过匹配设计，相邻出口的喷施范围存在合理重叠，保证覆盖区域内无喷施死角，同时不会因重叠范围过大造成水资源浪费。部件的材质适配常用工程塑料注塑成型工艺，建模时所有壁厚保持均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，卡扣位置的变形量经过校核，可满足多次拆装重复使用的需求，适合灌溉系统的后期维护与部件更换作业。
