轴类零件用双爪圆盘拔出拆卸工具

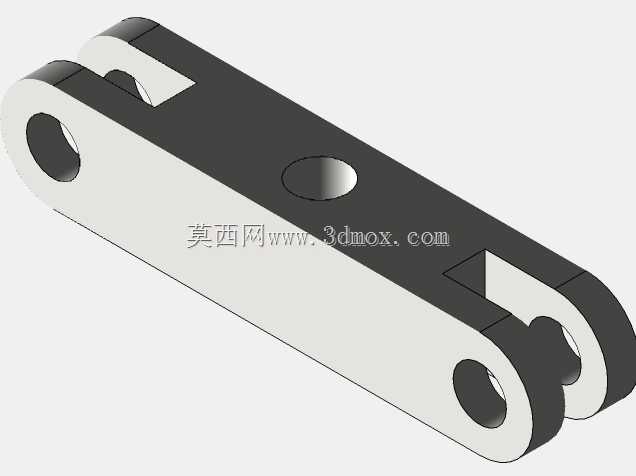

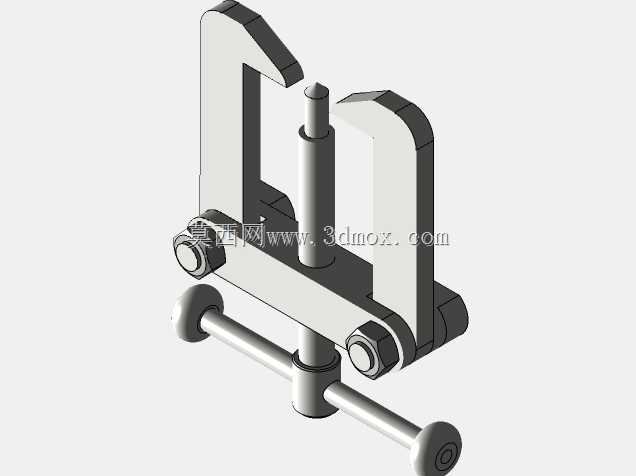

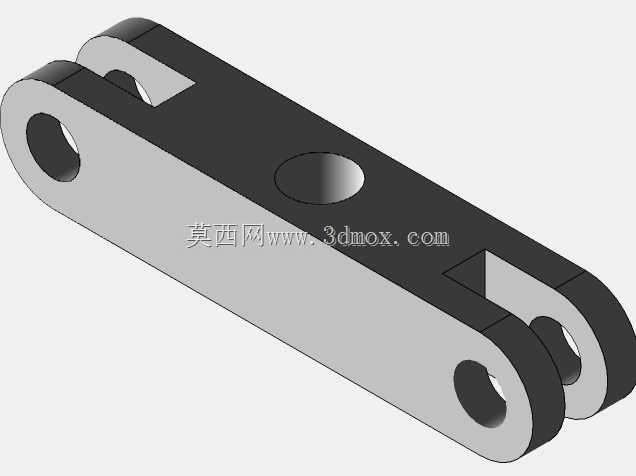

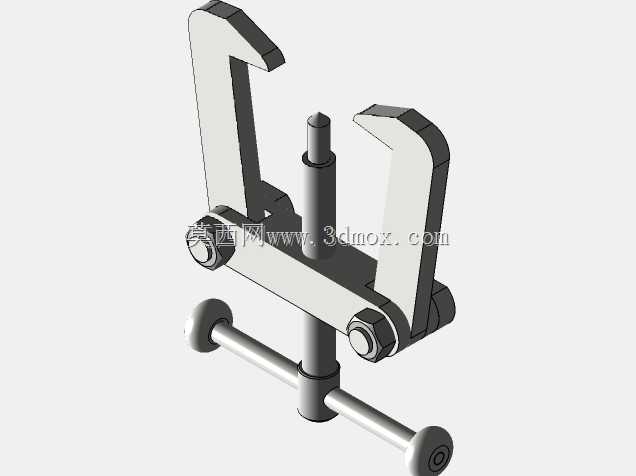

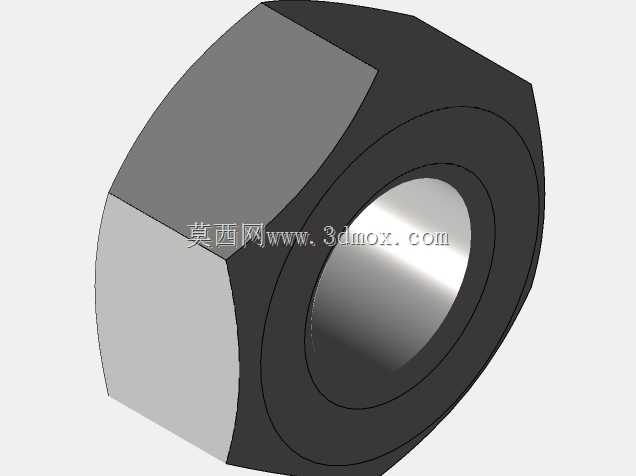

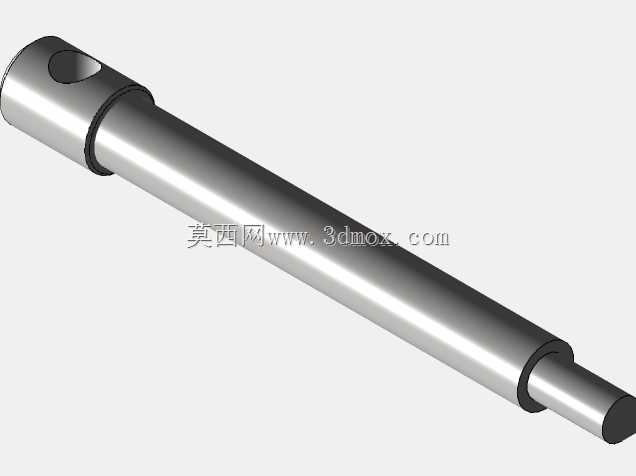

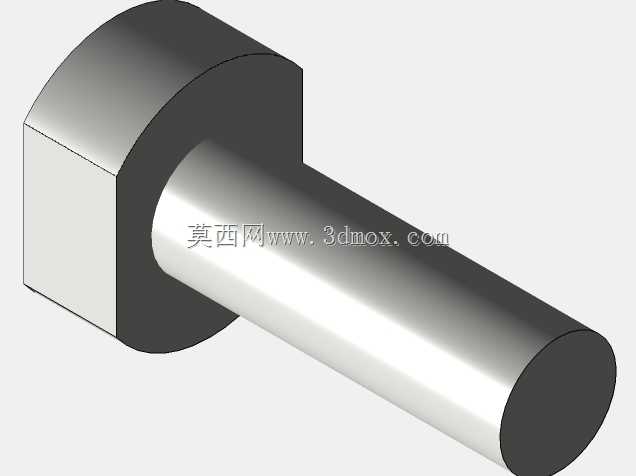

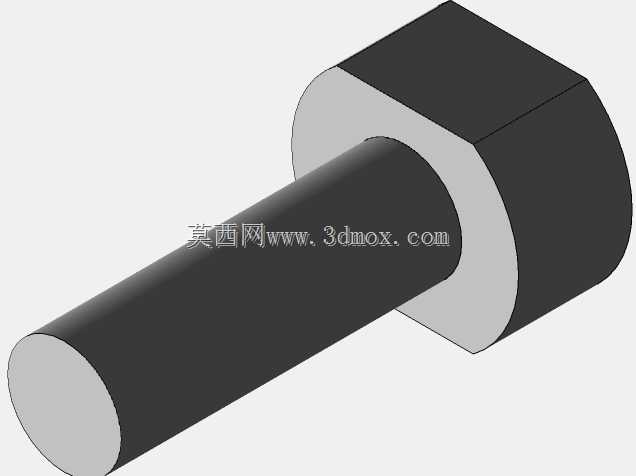

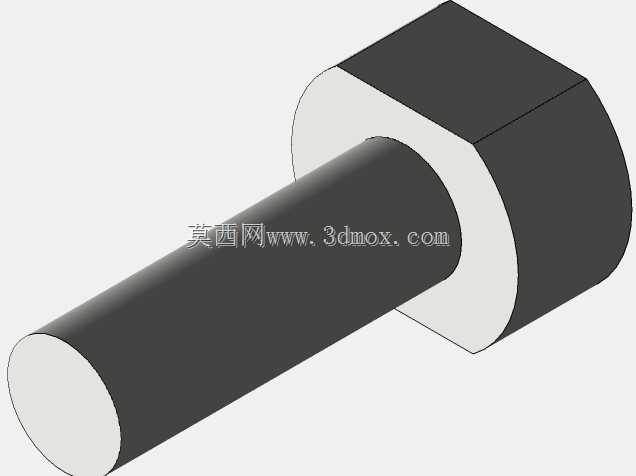

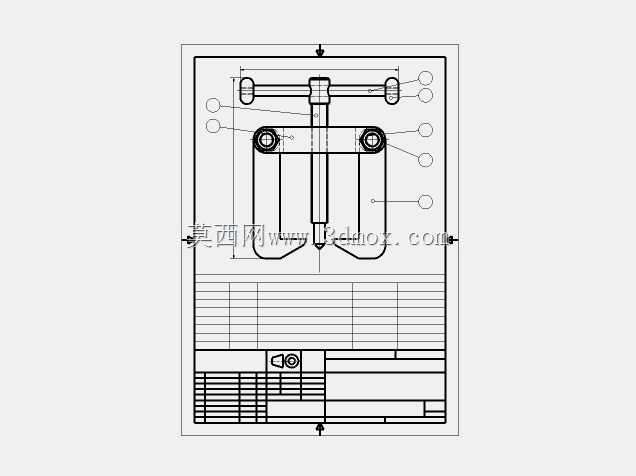

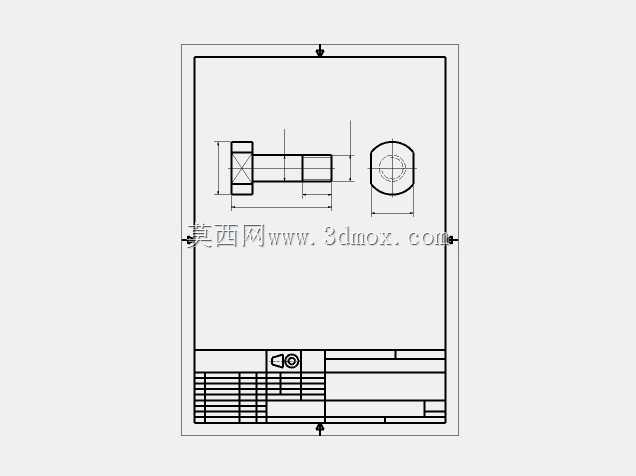

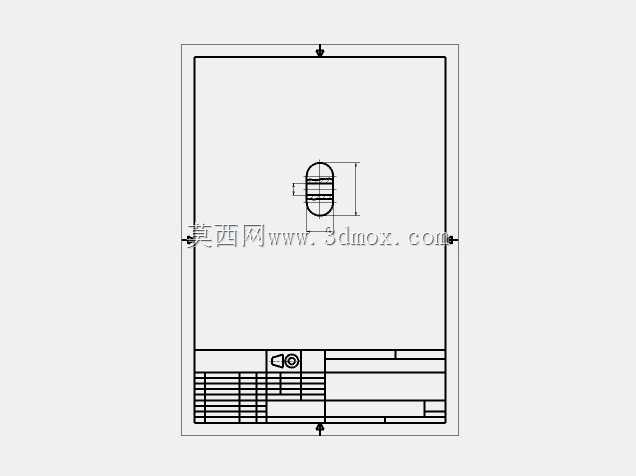

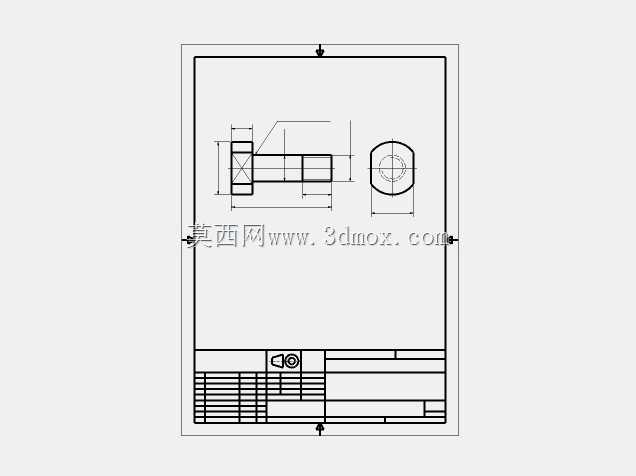

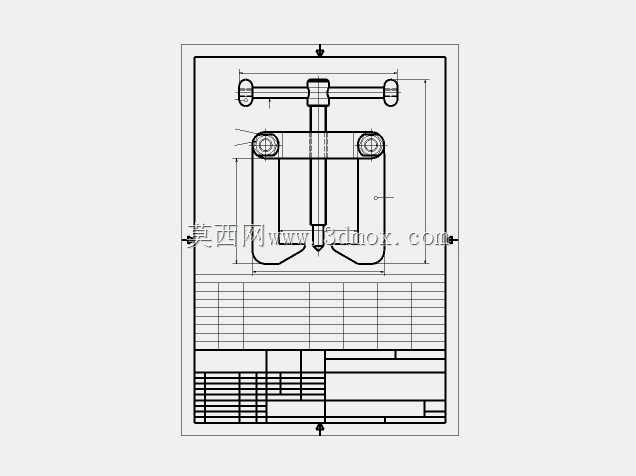

　　在设备维保、产线运维的日常作业场景里，轴系部件的拆卸一直是占比不低的工作内容，尤其是过盈配合安装在轴或车轴上的齿轮、滚珠轴承、皮带轮类零件，拆卸时如果没有适配的工装，很容易出现零件磕碰、轴面拉伤的问题，严重时甚至会直接导致配合件报废，增加运维成本。这款双爪式圆盘拔出工具，就是针对这类轴装零件的拆卸需求设计的手动拆装工装，整体采用长条形对称双臂结构，主体为高强度合金结构钢加工而成，表面做了发黑防锈处理，配合受力接触面做了精磨加工，避免拆卸时刮伤被拆零件的端面。从结构设计来看，工具主体采用一体式长臂构型，两端分别设置铰接式卡爪连接位，中间位置预留顶丝螺纹孔，作业时将两端卡爪卡在被拆圆盘类零件的背面卡槽或者端面边缘，

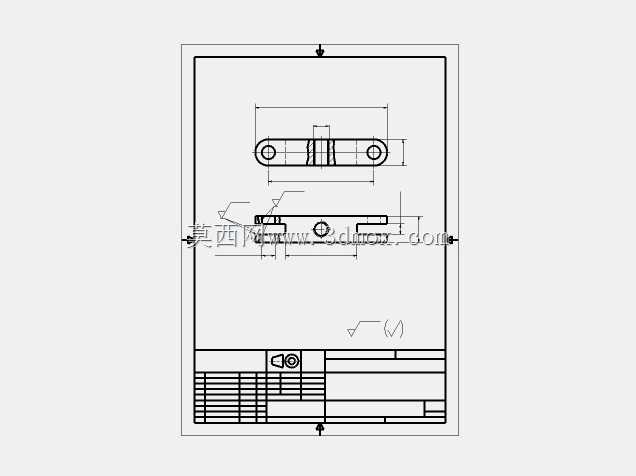

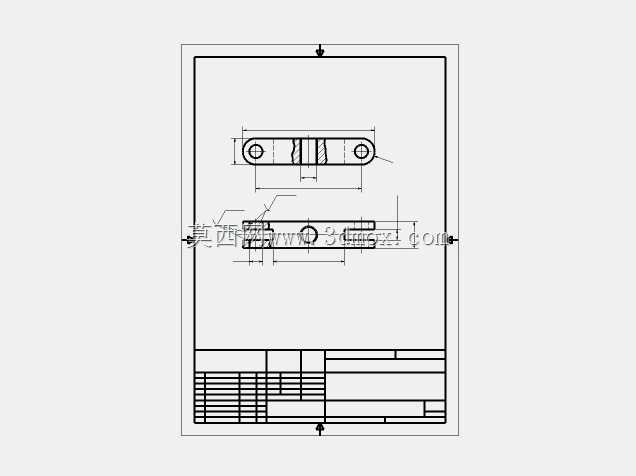

　　中间的顶丝对准轴端中心孔，旋转顶丝即可平稳施加轴向拉力，将过盈配合的零件从轴上匀速拉出，整个施力过程沿轴的中心线对称分布，不会出现偏载撬弯零件、拉伤轴面的问题。不同于普通三爪拉马的通用化设计，这款工具的卡爪间距是针对中小直径圆盘类零件优化的，两端铰接孔的中心距适配直径30mm到120mm区间的盘类零件拆卸，长臂主体的厚度为12mm，宽度28mm，整体长度180mm，在狭小的设备安装空间里也能顺利操作，不需要额外预留大的作业空间，不管是流水线旁的在线维保，还是维修车间的离线零件拆解都能适用。设计时特意将卡爪与主体的连接做成铰接结构，作业时卡爪可以根据被拆零件的端面厚度自动调整卡接角度，不管是带台阶的齿轮端面，还是皮带轮的轮辐间隙，

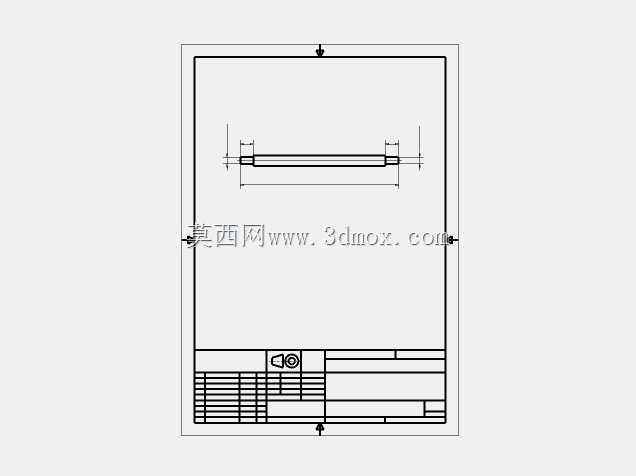

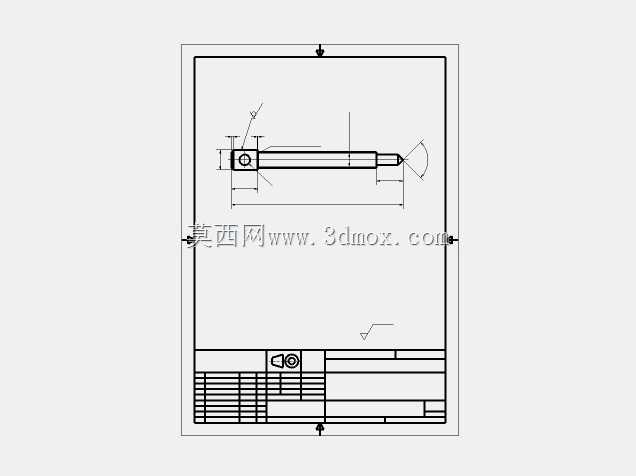

　　都能找到稳固的卡接点位，不会出现打滑脱开的问题。中间的顶丝孔采用标准细牙螺纹设计，配合通用的T型顶杆即可使用，不需要定制专用的顶压配件，日常维保过程中如果顶丝出现磨损，直接替换同规格标准件就能继续使用，降低了工装本身的维护成本。在实际使用场景中，这类拔卸工具常被用在减速机维保、电机轴承更换、输送机滚筒皮带轮拆卸、农机车轴齿轮拆解这类作业里，针对薄壁类圆盘零件拆卸时，对称施力的结构能避免零件因为单侧受力出现变形，尤其是过盈量在0.02mm到0.1mm区间的配合件，手动旋转顶丝的施力节奏可控，能缓慢克服过盈配合的抱紧力，不会因为冲击力损伤零件的配合面。工具的两个长臂侧面做了平面度处理，作业时可以贴靠轴的外圆面做辅助定位，

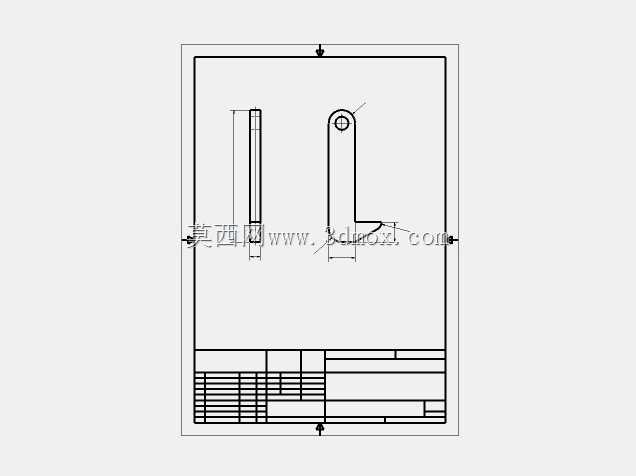

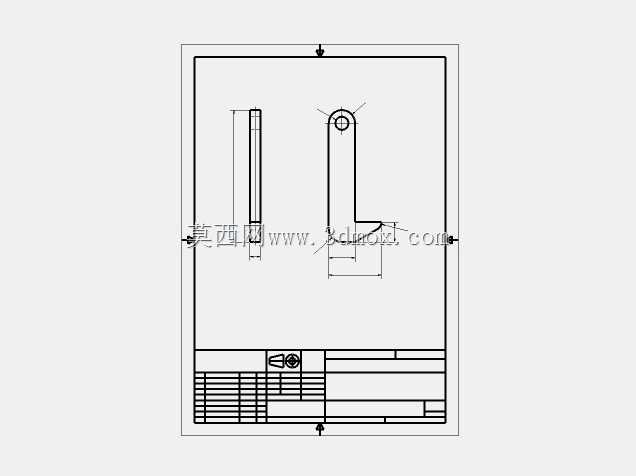

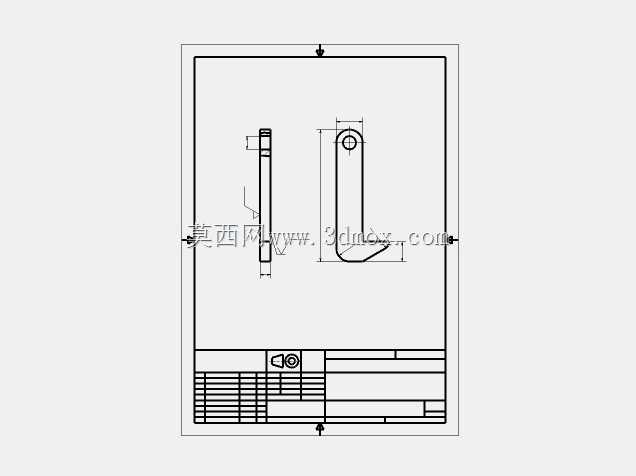

　　保证顶丝的施力方向与轴的中心线完全重合，避免出现斜向拉力导致的卡滞问题。两端的卡爪采用勾头结构，勾头的厚度为5mm，能卡入零件背面宽度6mm以上的卡槽或者台阶间隙，针对没有预留卡槽的光面圆盘零件，也可以配合卡箍使用，将卡爪的受力传递到零件外圈，实现无损伤拆卸。不同于液压类拔卸工具的笨重，这款手动拔具整体重量不到1kg，日常可以放在工具包内随身携带，遇到现场突发的轴件拆卸需求不需要调用大型工装，就能快速完成作业。设计时也考虑了工具本身的耐用性，所有受力位置都做了圆角过渡处理，避免应力集中导致的长臂断裂问题，铰接孔内加装了耐磨衬套，长期使用后如果出现铰接间隙过大的问题，只需要更换衬套就能恢复原有精度，不需要整体更换工具主体。在装配类作业场景里，这款工具也可以反向使用，配合套筒类配件将盘类零件平稳压入轴端，保证压装过程中零件端面与轴中心线垂直，避免压装时出现零件偏斜、轴孔啃伤的问题，实现一 tool 多用，减少维保工位需要配备的工装种类。
