机加工工位夹持用台钳结构三维设计

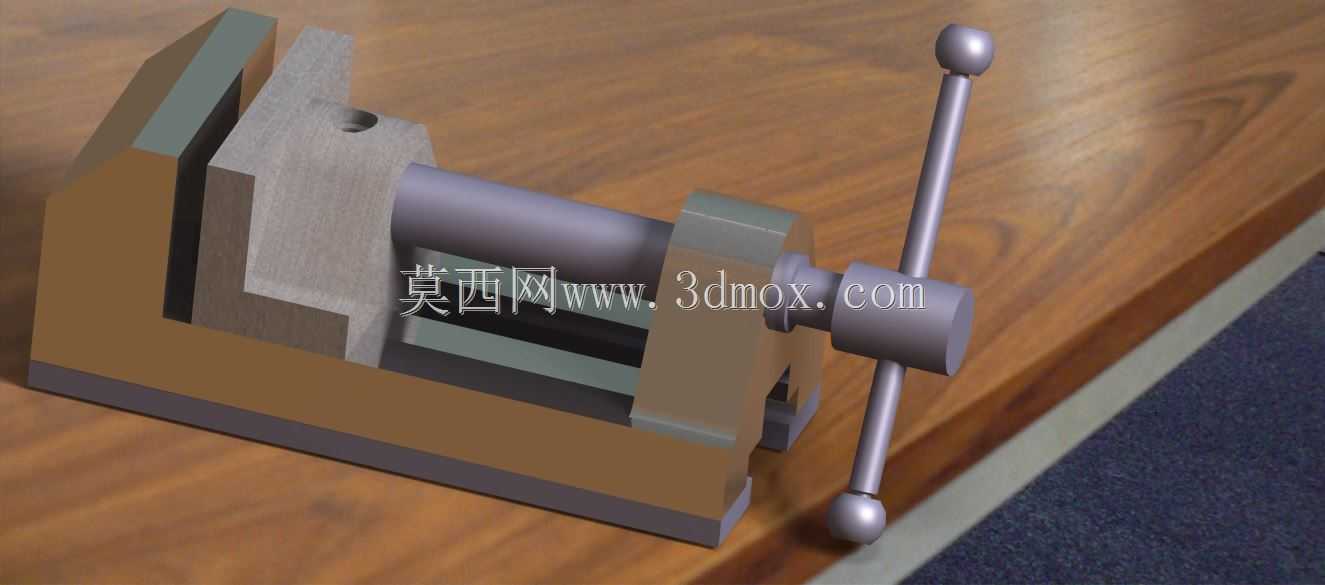

　　在常规机械加工、钳工装配、维修调校的工位场景里，台钳是工位上使用频率最高的夹持类工装，不管是小型零件的锉削修配、钻孔攻丝定位，还是小部件的拆装压装，都需要依靠台钳提供稳定的夹持力，避免工件在加工过程中出现位移、窜动，影响加工精度甚至引发操作安全问题。这款台钳的结构设计完全贴合一线工位的实际使用需求，整体采用固定钳身搭配活动钳身的经典布局，固定钳身作为整个工装的承载基座，底部预留了标准的工位台安装孔位，可以直接通过螺栓固定在木质或钢制钳工工作台的台面上，安装边界完全适配常规钳工台的边缘安装区域，不会过多占用工作台的有效操作空间，钳身整体高度控制在人手操作的舒适区间，操作人员站在工位前进行锉削、敲击等操作时，手臂可以自然搭放在钳身附近，

　　长时间作业也不容易产生疲劳感。传动部分采用梯形丝杠副结构，丝杠一端与活动钳身做防脱连接，另一端穿过固定钳身的支撑座后连接操作手柄，转动手柄时，丝杠带动活动钳身沿钳身的导向导轨做直线往复运动，实现钳口的开合动作；梯形丝杠的自锁特性可以保证夹持工件后，活动钳身不会因为加工过程中的振动出现回退松脱，夹持稳定性有充足保障，丝杠的导程设计兼顾了开合效率与夹持力控制，空程移动时可以快速调整钳口间距，接近工件后小幅转动手柄就能逐步施加足够的夹持力，不会因为导程过大导致夹持力难以控制，夹伤薄壁工件或者出现夹持力不足的问题。钳口部分采用可拆卸式的硬化钳口板，两块钳口板分别通过内六角螺钉固定在固定钳身和活动钳身的安装面上，

　　钳口工作面加工有交叉的防滑网纹，加持毛坯件或者表面粗糙度较高的工件时，可以提供足够的摩擦力，避免工件受力打滑；如果需要加持表面精度较高的已加工工件，也可以快速更换带铜质或者尼龙衬垫的软钳口，防止夹伤工件表面，满足不同加工场景的夹持需求。导向结构采用钳身一体式的燕尾导轨，活动钳身与导轨的配合面经过刮研适配，配合间隙可以通过侧边的调节镶条进行调整，长期使用出现磨损后，只需要微调镶条的压紧螺钉就能消除配合间隙，保证活动钳身移动的直线度，避免钳口出现上下翘动或者左右偏摆，保证夹持工件时两个钳口面的平行度，防止工件装夹出现角度偏差。操作手柄采用两端带球头的穿杆式结构，球头的圆滑设计可以避免操作人员转动手柄时划伤手掌，需要施加较大夹持力的时候，

　　操作人员可以双手同时施力转动手柄，也可以通过套管加力的方式进一步增大夹持扭矩，适配重型工件的夹持需求；手柄与丝杠的连接采用通孔穿装结构，手柄可以在丝杠的安装孔内自由滑动，操作人员可以根据工位的操作空间，随时调整手柄的伸出长度，避开工位周边的障碍物，操作灵活性更强。从实际使用的场景来看，这款台钳不仅可以满足常规金工实习、小型机加工工位的日常使用需求，也可以作为三维建模教学中典型的丝杠传动、燕尾导轨配合的教学案例，结构上没有冗余的复杂零件，每个部件的功能都直接对应实际使用中的具体需求，从安装固定、夹持调整到长期使用的维护补偿，都充分考虑了一线操作的实际痛点，比如钳身底部的排屑缺口设计，可以让加工过程中产生的金属切屑直接从缺口处掉落，不会堆积在导轨配合面内加剧导轨磨损，日常清理维护只需要用毛刷扫去表面积屑，定期在丝杠和导轨配合面加注润滑脂即可，维护成本极低，适合在各类加工车间、维修工位、教学实训场地长期使用。
