机加工用液压夹紧台钳三维结构设计

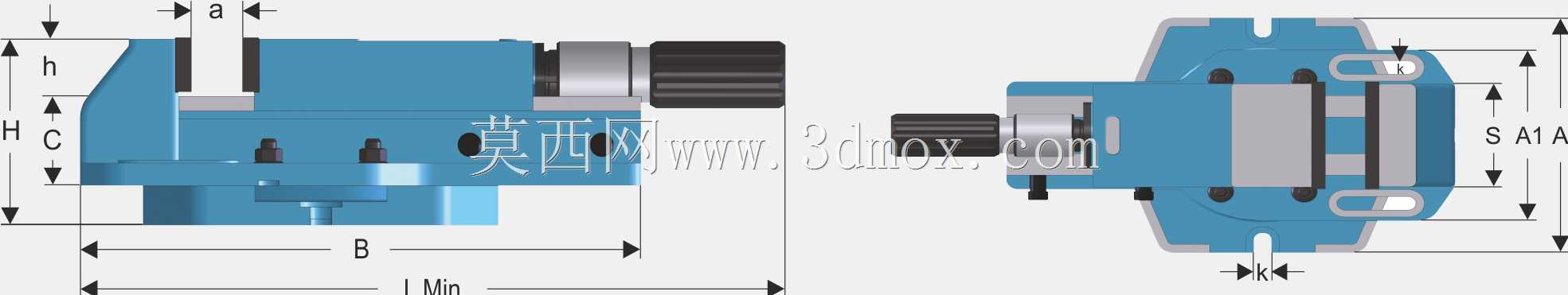

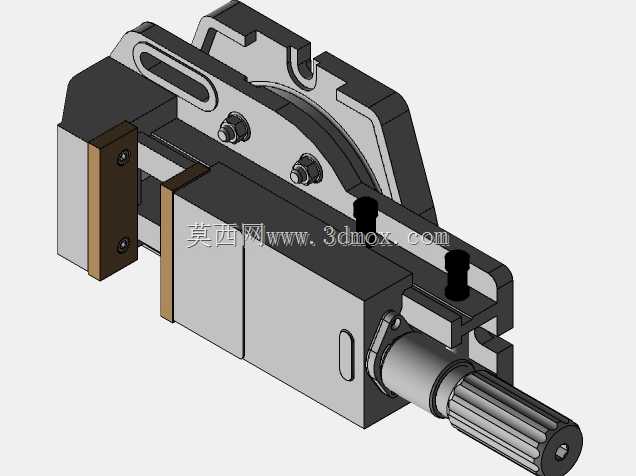

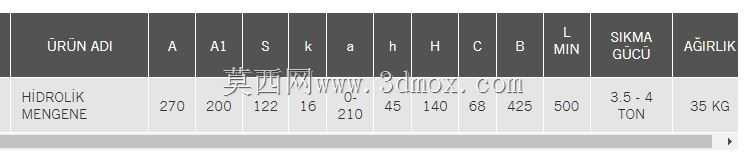

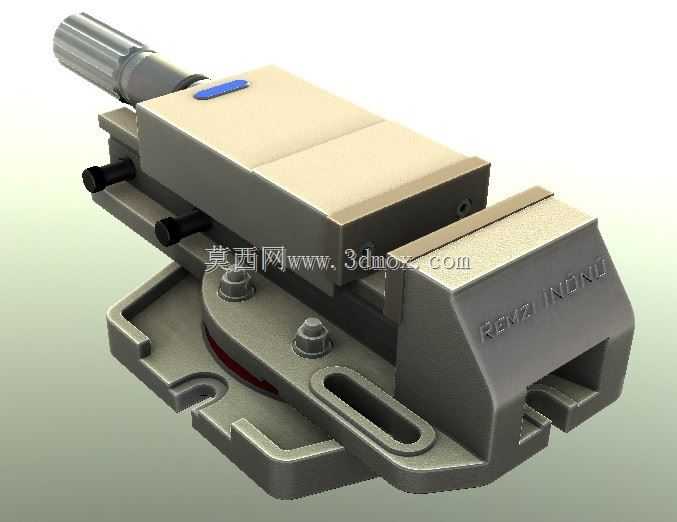

　　这款液压驱动的机用虎钳，主要适配铣床、加工中心、磨床等金属切削设备的工件装夹场景，相比传统纯机械丝杠虎钳，它依靠液压增力结构实现大夹紧力输出，操作时无需人工反复施加较大力矩扳动手柄，能大幅降低装夹工件的劳动强度，同时夹紧力输出更稳定，可有效避免普通虎钳装夹时因施力不均导致的工件翘起、装夹偏移问题，尤其适合批量零件加工时的快速装夹作业。从结构设计来看，该虎钳采用固定钳身搭配滑动活动钳口的布局，底部设置带T型槽安装位的回转底座，底座上的弧形槽结构允许钳身在一定角度范围内回转调整，可满足斜面、斜孔类零件的角度装夹需求，安装时可通过机床工作台上的T型螺栓穿过底座的长槽孔，快速完成虎钳在机床台面上的定位锁紧，

　　适配多数通用机床工作台的T型槽间距规格。钳身主体采用箱型结构设计，在保证整体刚性的前提下控制了整体重量，内部集成的液压驱动单元将丝杠的输入力通过液压介质放大后传递至活动钳口，钳口部位采用可更换的硬质钳口板设计，钳口板上加工有交叉防滑齿纹，既可以增大与工件接触面的摩擦力，防止切削过程中工件移位，磨损后也可单独拆卸更换，无需更换整个钳身部件，降低后期维护成本。设计过程中重点考虑了装夹行程与开口范围的匹配，活动钳口的滑动导轨采用矩形导轨结构，配合间隙经过优化设计，既保证滑动顺畅无卡滞，又能控制钳口的上抬量，保证夹紧时钳口对工件的夹持面保持平行，避免工件装夹后出现垂直度偏差。虎钳侧面的操作手柄集成了液压卸荷结构，

　　加工完成后只需扳动卸荷手柄即可快速松开钳口，无需反向转动丝杠大行程退开，大幅缩短工件装夹的辅助时间。钳身顶部设置的调节部件可用于微调液压系统的输出压力，适配不同材质工件的装夹需求，装夹薄壁铝件、铜件等易变形零件时可调低夹紧力，避免工件装夹变形，装夹钢件、铸铁件等刚性较大的零件时可调高夹紧力，保证大切削量加工时的装夹可靠性。底座与活动钳身之间设置了角度锁紧机构，调整好回转角度后可通过两侧的锁紧螺栓牢固锁定，避免重切削时钳身出现角度偏移。整体结构的安装边界充分考虑了常规中小型加工设备的工作台尺寸，不会占用过多工作台面空间，同时预留了足够的操作空间，方便操作人员装卸工件、清理切屑。
