SUNFAB系列轴向柱塞液压马达结构设计

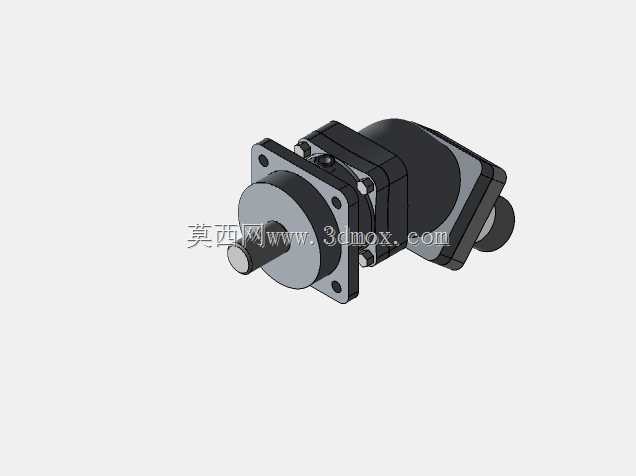

　　在行走机械液压系统、工业设备液压驱动回路的设计选型中，轴向柱塞式液压马达是实现旋转动力输出的核心元件，这类元件凭借容积效率高、输出扭矩稳定、转速适配范围宽的特性，被广泛应用在工程机械的回转机构、林业机械的卷扬驱动、环卫设备的作业装置驱动、工业生产线的旋转工装动力端等场景。本次呈现的这款SUNFAB规格的ISO安装型柱塞马达，在结构设计上充分考虑了不同主机的安装兼容性与工况耐受能力，从三维结构的细节来看，其采用了标准ISO法兰的安装接口，前端方形法兰带四个对称布置的安装通孔，安装面的止口尺寸符合通用液压元件的安装规范，能够直接匹配市面上多数主机的安装支座，不需要额外设计过渡转接板，能有效减少主机设计阶段的安装适配工作量。

　　从内部结构的布局逻辑来看，这款马达采用斜盘式轴向柱塞的核心结构，缸体与输出轴采用同轴布置的设计，柱塞副沿缸体圆周方向均匀分布，在压力油作用下柱塞沿缸体柱塞孔做往复运动，通过斜盘的倾角作用将液压能转化为输出轴的旋转机械能，这种结构设计能够保证在高压工况下的容积效率，同时降低运转过程中的流量脉动，减少输出轴的扭矩波动，提升主机运转的平稳性。输出轴端采用标准的圆柱轴伸带键槽的结构，能够直接通过平键连接联轴器、链轮、齿轮等传动部件，轴伸的长度与直径匹配常规传动件的安装尺寸，不需要额外定制非标传动件。

　　在壳体结构的设计上，这款马达采用分段式壳体设计，前端法兰壳体、中间缸体壳体、后端盖壳体通过高强度内六角螺栓沿轴向锁紧，壳体的结合面采用O型圈进行静密封，能够承受额定工况下的系统压力，同时防止液压油的外泄漏。壳体的进出油口布置在马达的侧部，油口的连接尺寸符合通用液压管路的连接标准，能够直接匹配标准液压管接头，方便现场管路的布置与安装。后端盖集成了泄油口的接口结构，能够将马达内部泄漏的液压油引回油箱，保证壳体内部压力维持在合理范围，避免轴封因壳体压力过高出现损坏漏油的问题。

　　从安装边界的尺寸来看，这款马达的法兰安装面到输出轴轴端的轴向尺寸经过优化，整体轴向长度紧凑，能够适配安装空间受限的主机布局场景，法兰的外轮廓尺寸、安装孔的中心距都严格遵循ISO安装标准，在同排量规格的马达替换场景中，能够直接实现原位安装，不需要对主机的安装结构进行改动。马达的整体外形采用圆滑过渡的结构设计，没有突出的尖锐棱角，在主机安装布置过程中能够避免与周边管路、结构件发生干涉，同时壳体的外部加强筋结构沿轴向布置，既能够提升壳体的结构强度，承受高压工况下的内部压力载荷，又不会过多增加马达的整体重量。

　　在实际工况的适配设计上，这款马达的旋转密封采用耐压型轴封结构，能够承受一定的背压，适配不同的安装方位，不管是水平安装还是垂直安装的场景，都能保证轴封的密封可靠性。内部的配流结构采用球面配流的设计，能够自动补偿缸体与配流盘之间的磨损，长期运转后依然能够保持较高的容积效率，延长元件的使用寿命。柱塞与滑靴的铰接结构采用静压支撑设计，能够在滑靴与斜盘之间形成稳定的油膜，减少接触摩擦副的磨损，降低运转过程中的发热，提升马达在连续高负荷工况下的工作可靠性。

　　对于三维建模与结构设计从业者来说，这款马达的模型完整还原了产品的外部安装接口、外形轮廓与关键结构细节，在进行主机液压系统的三维布局设计时，可以直接调用该模型进行安装干涉检查、管路走向布置、传动部件的匹配设计，能够有效减少建模的重复工作量，提升整体设计的效率。在选型阶段，通过三维模型可以直观核对马达的安装尺寸、接口位置与主机预留空间的匹配度，避免出现选型后安装尺寸不符的问题，减少设计迭代的次数。
