工业壁装摇头送风设备结构设计

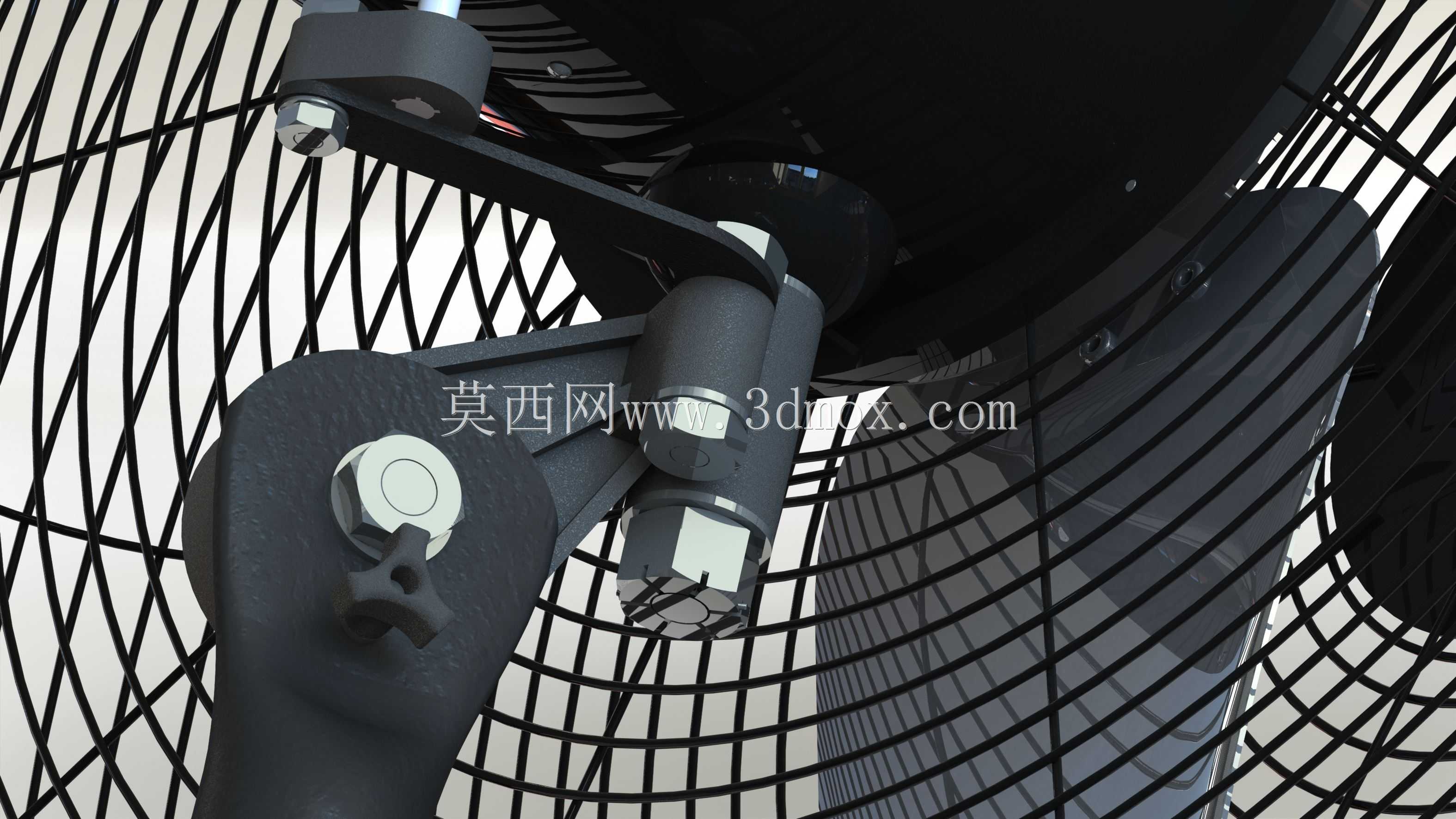

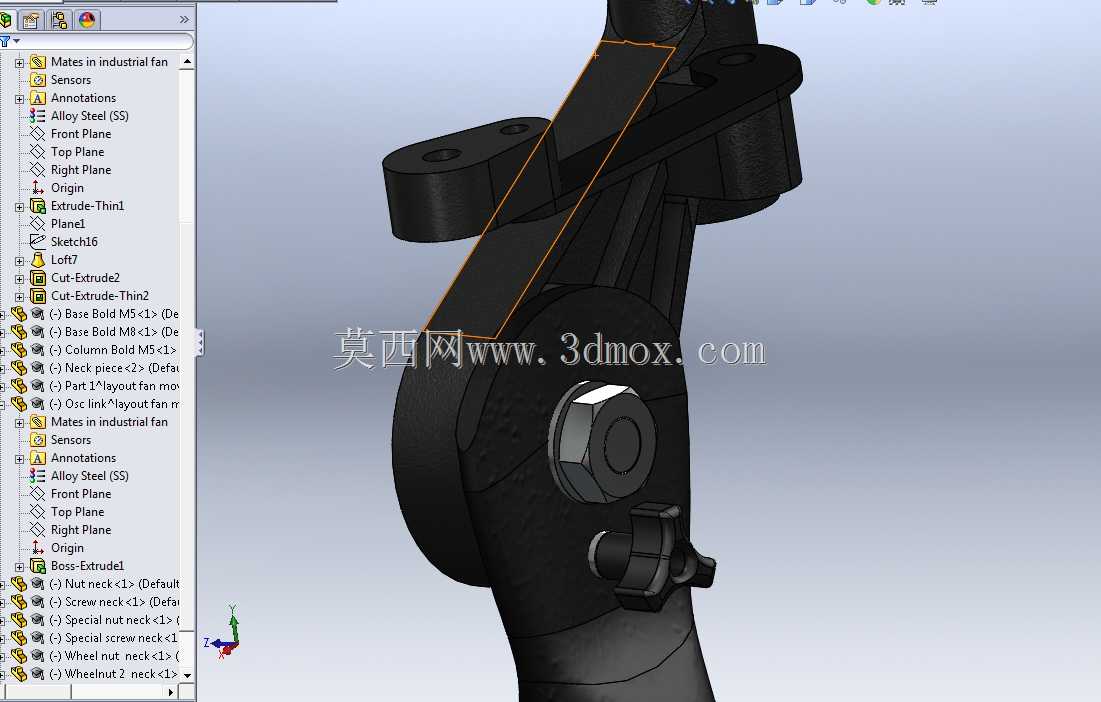

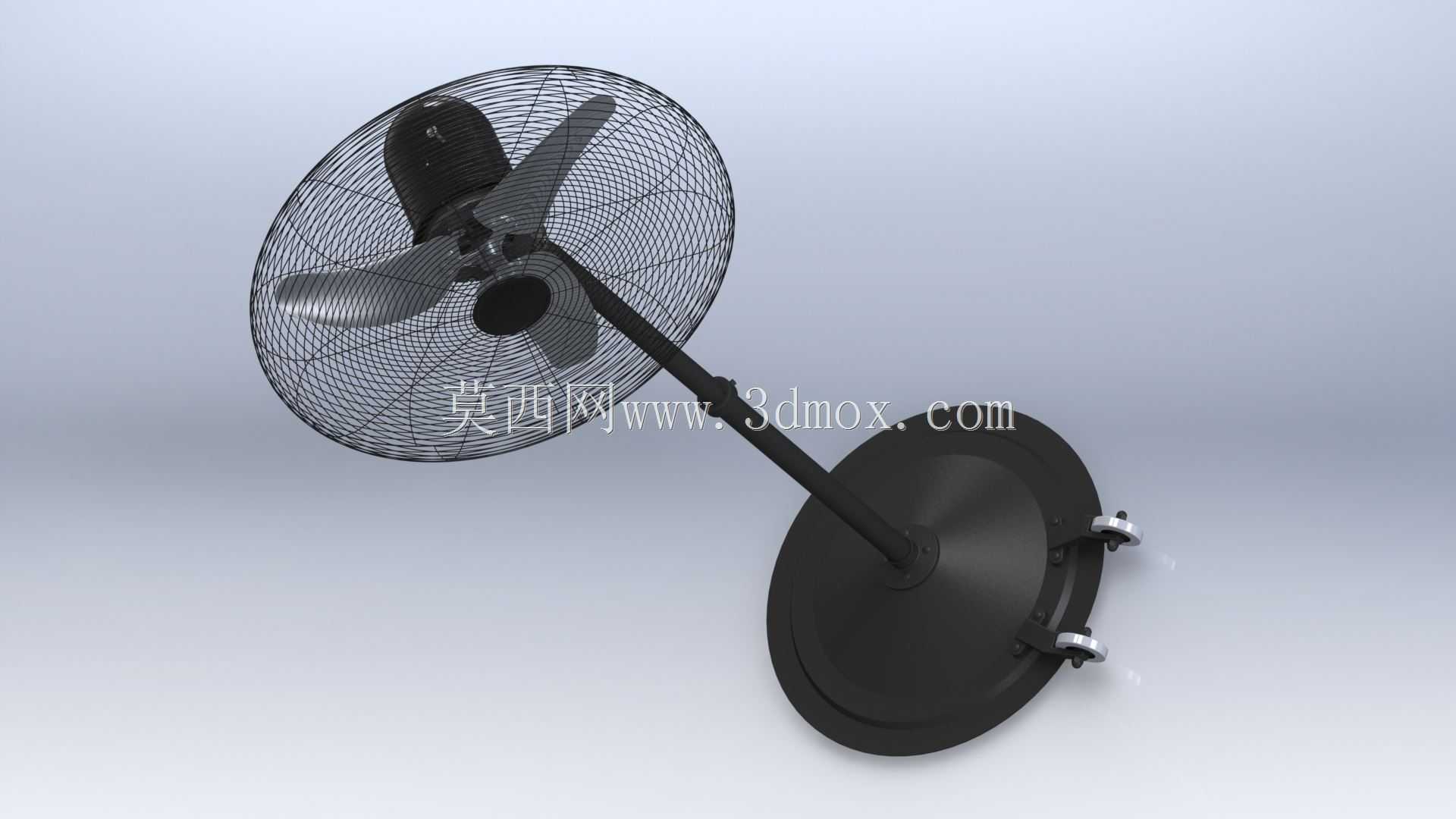

　　这款工业送风设备的结构设计，核心围绕大空间持续通风散热的实际工况展开，区别于民用小功率风扇，其整体结构强度、送风覆盖范围、调节自由度都针对工业场景做了适配。从安装边界来看，设备采用壁挂式铰接支架作为固定载体，支架与墙面的连接面预留了足够的螺栓排布空间，可适配混凝土墙面、钢结构立柱等多种工业现场安装基面，安装完成后设备整体向外伸出的距离经过测算，既保证扇叶转动时不会与墙面发生干涉，也避免伸出过长导致支架受力弯矩过大引发结构变形。设备的角度调节机构采用多段铰接设计，铰接点处使用带防滑齿的锁紧旋钮配合六角防松螺栓，可实现俯仰角度0到45度范围内的无级锁定，同时支架内置的摇头传动结构可带动机头在水平方向120度范围内往复摆动，

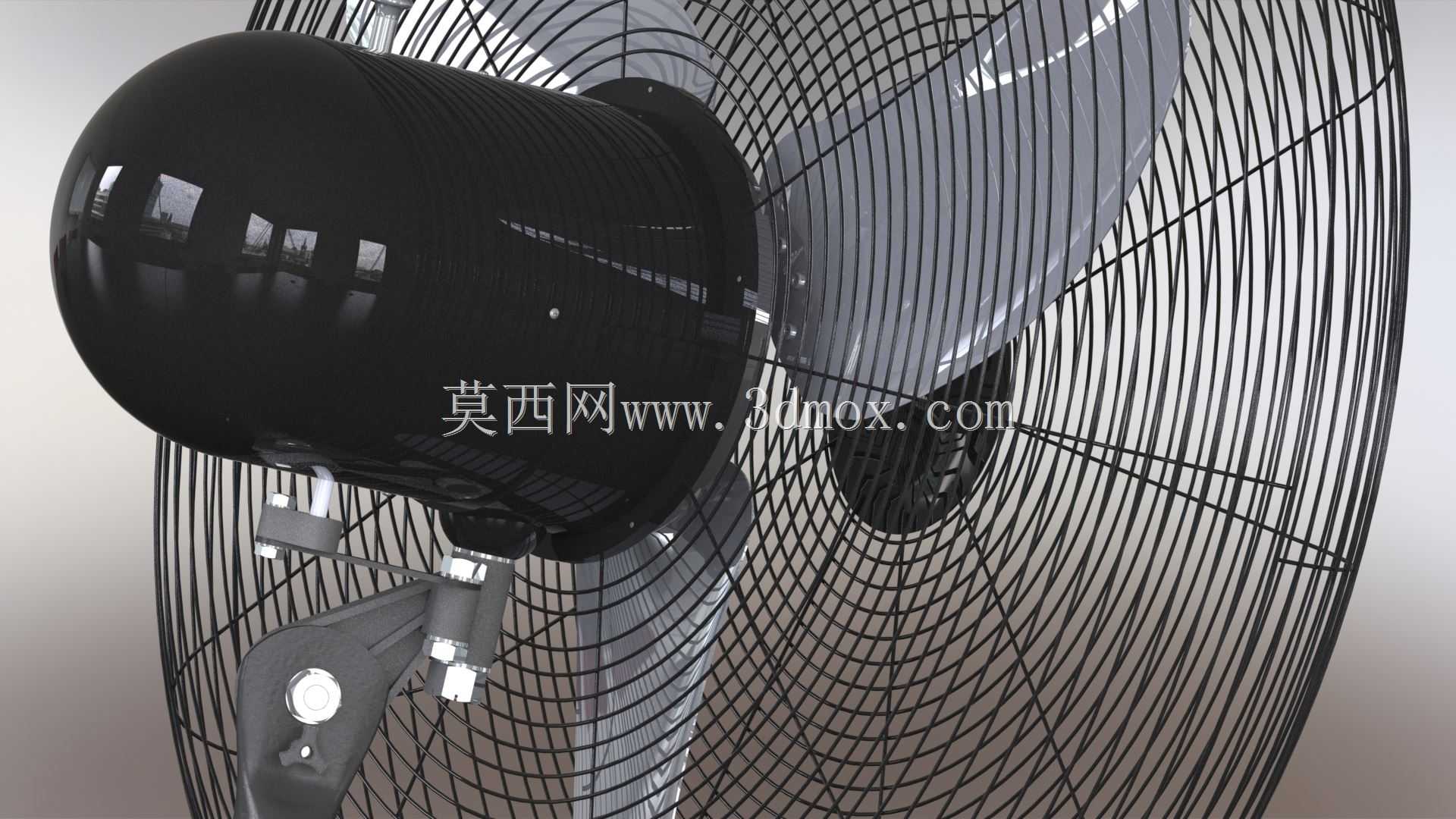

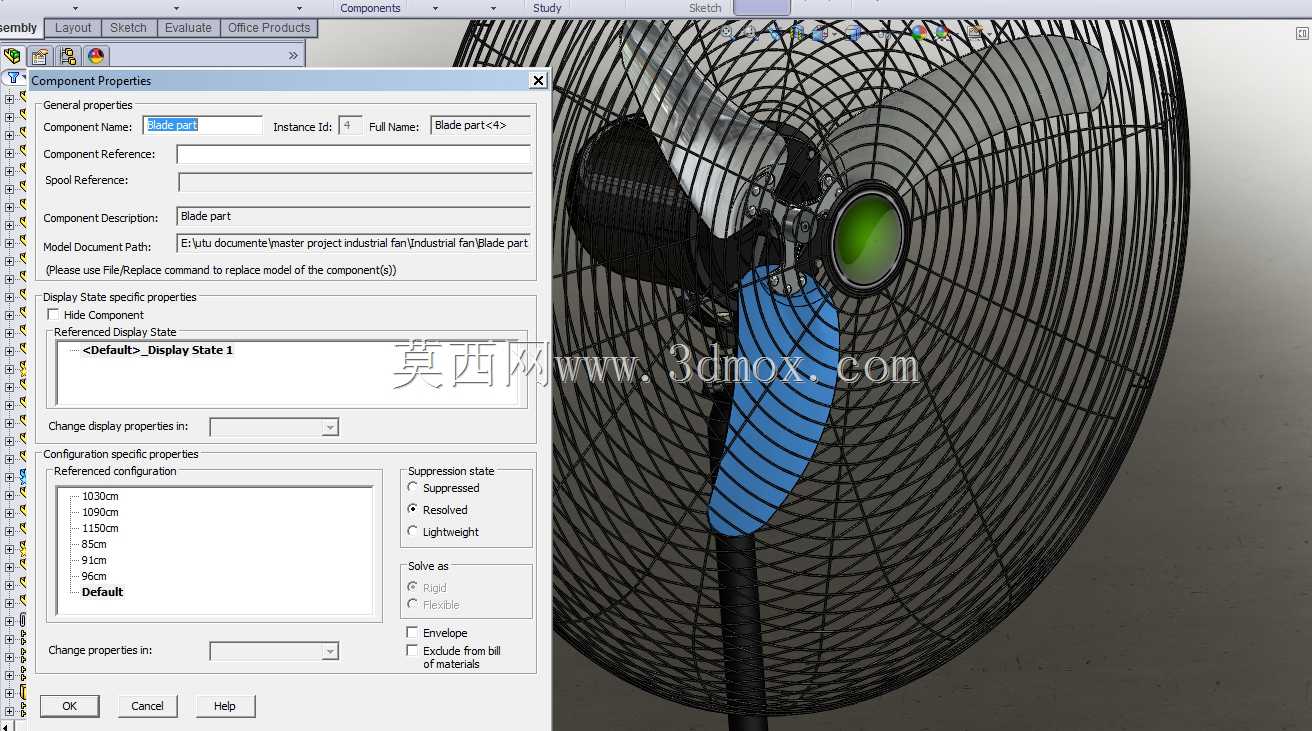

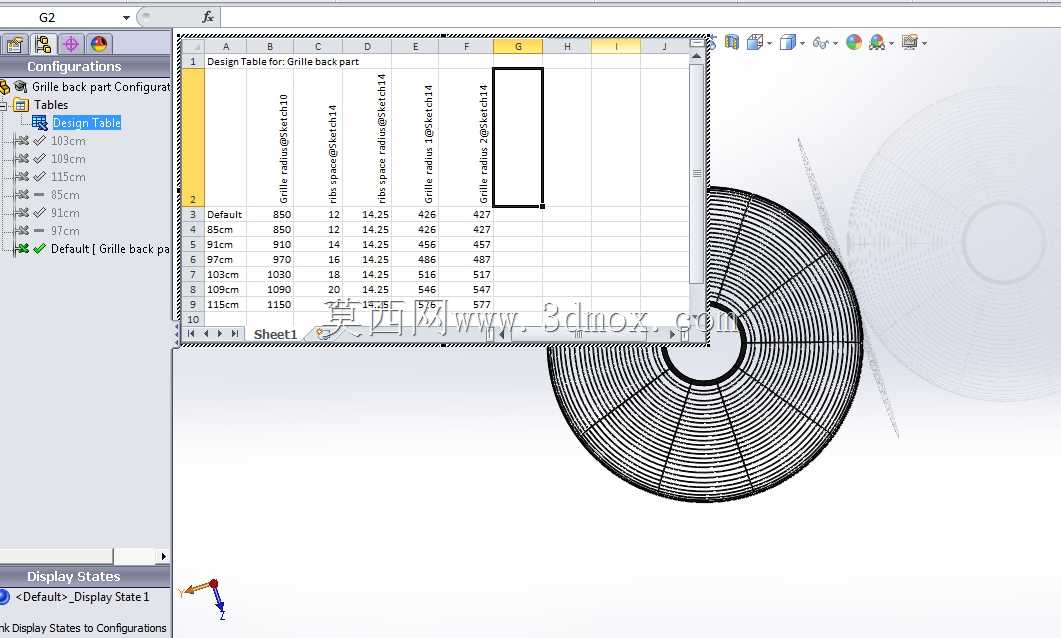

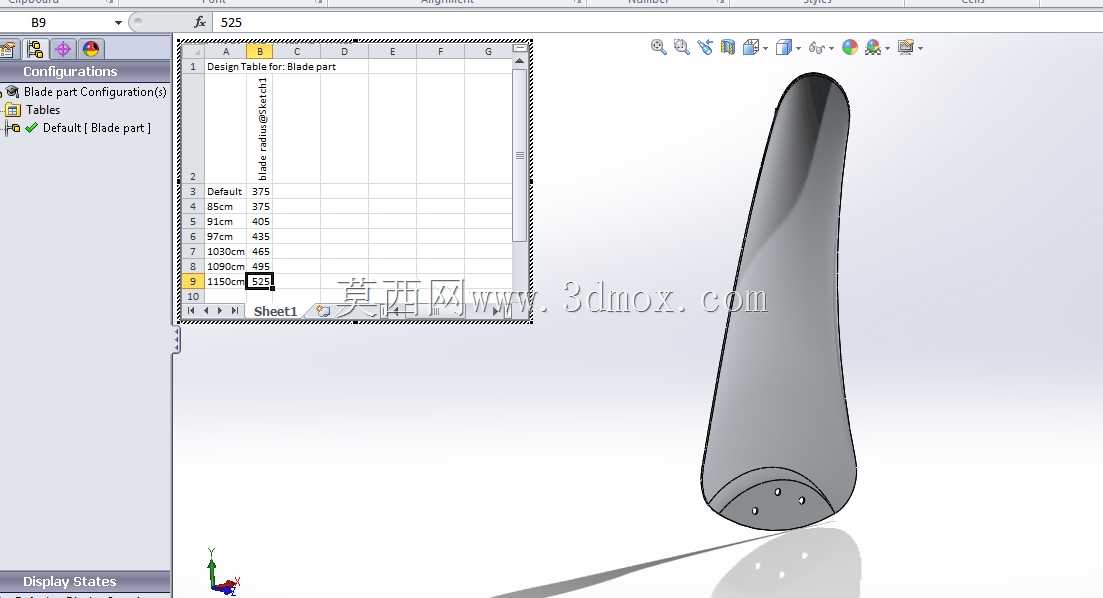

　　无需额外加装辅助装置即可覆盖更大的送风区域，适配车间工位密集、热源分散的通风需求。扇叶部分采用大倾角流线型叶片设计，叶片根部与电机输出轴的连接位做了加厚加强处理，可承受长时间高转速运转产生的离心力，避免长期运转出现叶片形变、动平衡失效的问题。外围的防护网罩采用密排钢丝焊接结构，钢丝直径与网格间距符合工业设备安全防护标准，既不会大幅阻挡气流输送效率，也能防止现场杂物、人员肢体误触运转的扇叶引发安全事故，网罩与机头壳体的连接采用快拆卡扣结构，日常清理积尘、检修扇叶时无需借助专用工具即可快速拆卸。机头内部的电机安装位预留了标准的电机安装法兰接口，可适配不同功率等级的工业驱动电机，设计时已经考虑了电机运转的散热空间，

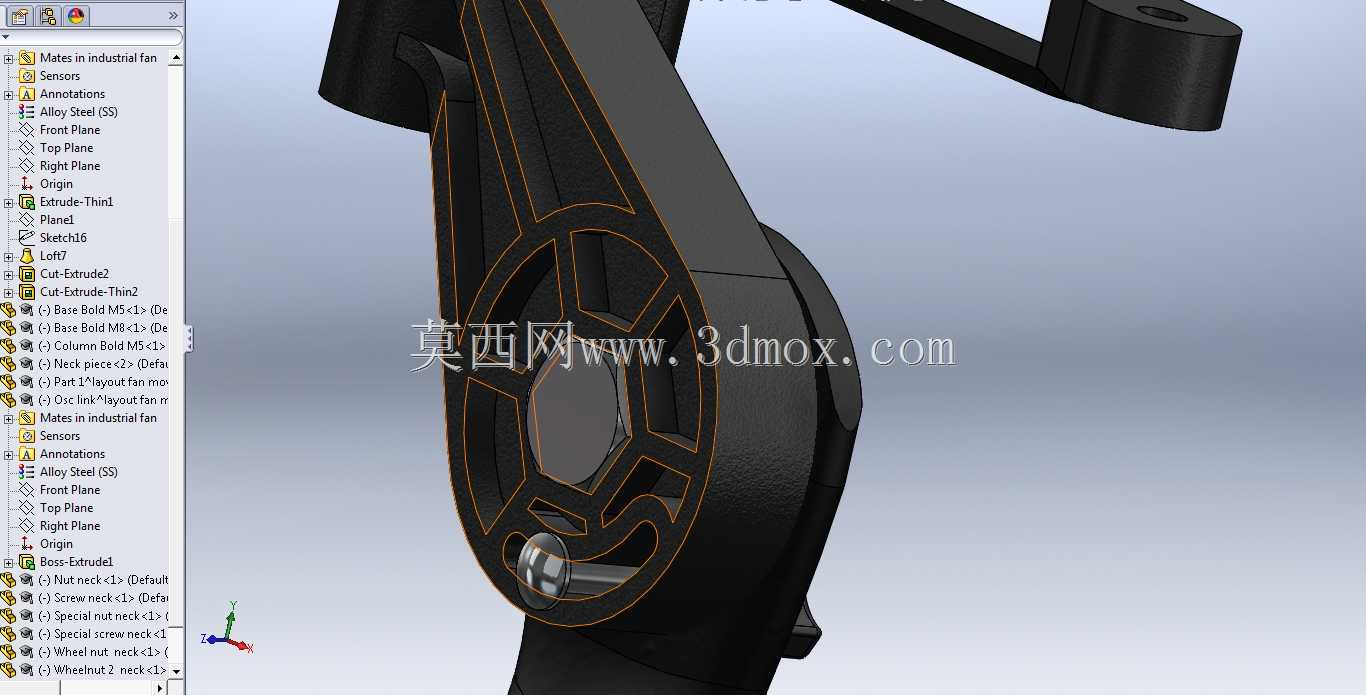

　　电机外壳与机头后罩之间预留了足够的空气流通间隙，避免长时间高负载运转出现电机过热的问题。整体结构的受力点都做了应力分散处理，比如支架与机头连接的铰接座处增加了加强筋结构，可承受设备满负荷运转时产生的振动载荷，避免长期使用出现连接位松动、断裂的问题。在实际应用中，这类设备可覆盖生产车间、仓储库房、大型设备机房等需要大流量通风的场景，安装时无需占用地面空间，通过角度调节可将气流直接导向人员操作工位或者设备散热点位，相比落地式送风设备更适合空间紧张、地面设备排布密集的工业现场，结构设计上充分考虑了工业现场的安装便利性、使用耐久性与维护便捷性，所有连接紧固件都采用通用标准件，后期更换配件无需定制加工。
