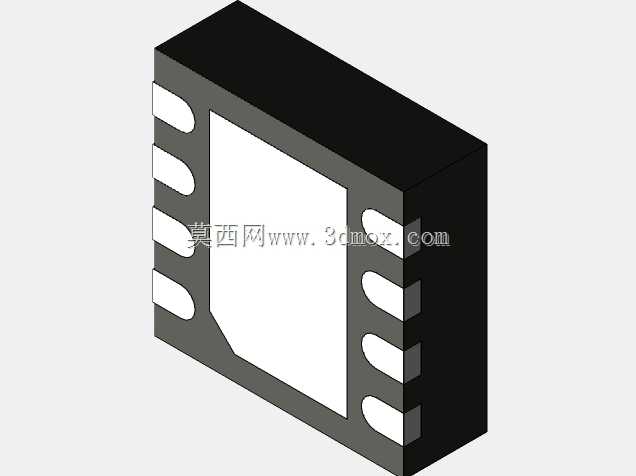

SON-8-1EP小尺寸贴片封装三维结构

　　在高密度电子组装的生产场景里，这类小外形无引脚封装的元件，是便携消费电子、工业控制板卡、车载传感模块里极为常见的表贴器件，日常做PCB布局、钢网开孔、回流焊治具设计的时候，都需要精准的三维结构作为设计依据，避免出现贴片偏移、焊盘不匹配、爬锡不足这类量产阶段的工艺问题。做这个封装的三维结构时，首先要考虑的是实际SMT产线的适配需求，封装本体的塑封部分采用直角切边的方体结构，底部外露的散热焊盘尺寸经过反复核对，要和芯片本身的散热基底尺寸完全对应，保证焊接后芯片的热量可以通过外露焊盘直接传导到PCB的散热铜皮上，满足小功率电源芯片、信号转换芯片的散热需求。引脚部分采用双侧排布的设计，每侧四个引脚做了内凹的半椭圆成型，

　　这种结构一方面可以在回流焊过程中让焊锡顺着引脚弧面形成均匀的焊点，减少虚焊风险，另一方面也能在PCB受热膨胀时，通过引脚的微小形变释放应力，避免塑封本体和PCB之间的热应力拉扯导致焊点开裂。整体外形尺寸控制在3mm见方的范围内，引脚中心距设定为0.65mm，底部散热焊盘尺寸为2.4mm×1.65mm，这个尺寸边界在布局时需要严格遵守，周边元件的放置距离要预留出焊盘的阻焊扩展区域，同时还要考虑AOI检测的光学识别空间，不能被周边过高的元件遮挡焊点检测路径。设计过程中特意还原了塑封本体的边角细节，没有做过度的圆角简化，因为在做整板的碰撞干涉检查时，真实的直角边角才能准确反映和周边屏蔽罩、结构件之间的间隙，

　　尤其是在超薄类电子产品的板卡设计里，板卡和外壳之间的间隙往往不足0.3mm，任何尺寸上的偏差都可能导致组装时元件顶壳的问题。另外，封装的高度尺寸也按照实际量产的元件规格做了还原，在做板卡堆叠设计时，可以准确计算上下板之间的安全距离，避免叠板组装时出现元件挤压。这类封装的三维结构，除了用于PCB设计阶段的布局校验，还可以用于SMT编程时的元件坐标核对，吸嘴取料位置的模拟，确保贴片机吸嘴可以准确吸附在塑封本体的中心区域，不会因为取料位置偏移导致抛料率上升。做结构建模的时候，没有刻意简化引脚和本体之间的衔接台阶，这个细节在做焊膏厚度仿真、焊点可靠性分析的时候尤为重要，台阶的高度直接影响焊锡的爬升高度，是判断焊点长期可靠性的关键参考维度。

　　在工业级板卡的设计场景里，这类封装的元件往往要经历高低温循环、振动冲击的可靠性测试，精准的三维模型可以帮助结构工程师提前做应力仿真，预判焊点的疲劳寿命，在设计阶段就通过调整焊盘尺寸、增加固定胶工艺点的方式提升产品的可靠性。对于刚接触电子结构设计的工程师来说，这类标准封装的精准模型也能帮助其快速理解表贴元件的安装逻辑，掌握高密度布局下的尺寸边界把控要点，避免在实际打样时出现封装不匹配导致的整板报废问题。
