1.3英寸IPS TFT带FPC排线显示屏结构

　　做嵌入式手持设备结构设计的工程师，多半都碰过小尺寸彩屏选型的坑——要么屏体厚度卡不住壳体堆叠空间，要么FPC排线出线位置和主板接插件对不上，要么驱动引脚定义和预留电路不匹配，最后要么改壳体模具要么重新画板，折腾下来少说耽误一两周的项目进度。这次梳理的这款1.3英寸IPS TFT屏的三维结构，就是专门针对小型便携设备的安装需求做的结构还原，所有尺寸边界都按实际量产件的公差做了校核，能直接导入装配体做干涉检查，省掉自己拿卡尺测绘的麻烦。

　　从实际应用场景来说，这款屏的尺寸定位非常明确，就是给智能手环、便携检测仪表、迷你工控操作面板、小型无人机遥控器、桌面迷你外设这类空间极度紧凑的设备做显示输出用的。200200的分辨率刚好能放下状态图标、参数数值、简单的菜单选项，不会像12864的OLED屏那样显示内容受限，也不会像更高分辨率的屏那样占用过多主控的显存资源，搭配ST7789驱动芯片的话，用普通的MCU就能驱动，不需要额外加显存芯片，对硬件成本控制很友好。

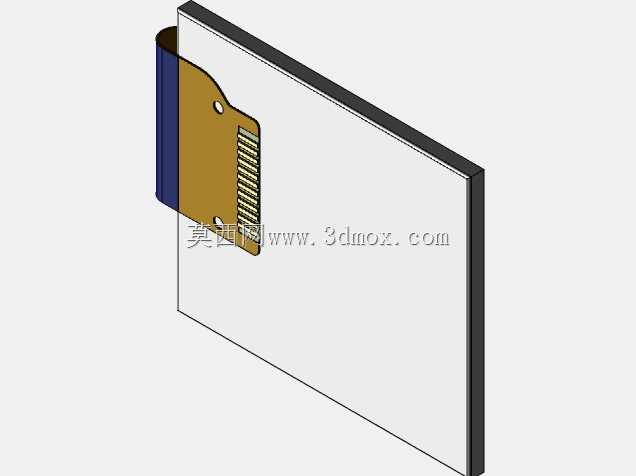

　　从结构设计的细节来看，这款屏的屏体本身是薄型化设计，主体显示区域的厚度控制得很薄，边缘的封边宽度也做了收窄，能在有限的壳体窗口里最大化显示面积。出线端的FPC是12针的设计，金手指端做了定位缺口，装配的时候能快速对准接插件的防呆位，不会出现插反的问题；FPC的弯折区域做了加长处理，实际装配的时候可以根据主板的摆放位置调整弯折半径，不会因为弯折角度太小导致排线内部铜箔断裂，这点比很多公版屏的短排线设计要实用很多——之前做过一款便携气体检测仪，用的公版屏FPC只有5毫米长，主板稍微放偏一点就够不着接插件，最后只能飞线解决，可靠性差了很多。

　　安装边界这块，建模的时候特意把屏体的可视区、非可视黑边、FPC的活动范围、背面背光模块的凸起都做了单独的实体区分，导入装配体之后可以直接做静态干涉检查：比如壳体的显示窗口要开多大，泡棉缓冲条要贴在哪个位置，FPC弯折后会不会和背面的电池、主板元器件碰擦，接插件的高度会不会顶到屏的背面，这些细节都能直接在三维里验证，不用等打样回来才发现问题。另外屏的两个安装定位孔的位置也按实际件做了还原，要是需要用螺丝固定屏体的话，直接在壳体对应的位置做螺柱就行，不用自己反复核对孔位尺寸。

　　从功能特性上来说，IPS材质的可视角度比普通TN屏好很多，就算是设备倾斜着拿，屏幕上的内容也不会出现偏色、看不清的问题，适合手持设备不同握持角度下的查看需求；ST7789驱动的初始化代码已经非常成熟，不管是用STM32还是国产的GD32、ESP32主控，都能找到现成的驱动例程，软件开发的门槛很低。另外屏的背光模块是侧入式设计，背面没有凸起的灯珠，整个屏的背面是平整的，装配的时候可以直接贴在壳体的支撑筋上，不用额外做避空结构，对结构设计来说省了很多事。

　　很多工程师选型的时候只看屏的参数表，忽略了结构细节，比如FPC的出线方向是在屏的短边还是长边，金手指的引脚间距是多少，屏的总厚度包含背光有多厚，这些参数表上要么没写，要么写的是标称值，实际量产件会有公差，直接拿来做结构设计很容易出问题。这个三维模型把所有这些容易忽略的结构细节都做了还原，比如FPC金手指的厚度、补强钢片的位置、屏体边缘的封胶宽度，都和实际量产件一致，不管是做结构堆叠验证，还是做装配工艺模拟，都能直接用，不用再自己花时间测绘修正。

　　实际做项目的时候，小尺寸屏的选型往往是结构和硬件互相妥协的过程：硬件想选驱动简单、引脚少的屏，结构想选厚度薄、排线位置合适的屏，这款屏的结构设计刚好平衡了这两点——12针的引脚包含了电源、地、SPI通信引脚、背光控制引脚，刚好满足驱动需求，没有多余的引脚，接插件的体积也能做的很小；FPC的出线位置在屏体短边的一侧，不会占用长边方向的安装空间，适合做窄边框的设备设计。另外屏的工作温度范围也能满足工业级便携设备的需求，不管是户外用的检测设备还是室内用的消费电子，都能适配。
