长管式流体过滤罐体结构设计

　　在流体输送管路系统的设计工作中，长管式过滤罐体是承担介质杂质拦截、保障下游设备运行稳定性的核心部件，这类结构常应用在市政供水支线、工业循环冷却水管路、小型化工原料输送管线、农田灌溉输水系统等场景中，区别于大容积立式过滤罐，长管型结构更适配安装空间狭长、管路走向平直的现场工况，不需要额外预留大半径的操作检修空间，可直接串接在现有管路中完成安装。从实际功能来看，该结构主要通过罐体内部预置的过滤芯件，对流体中裹挟的固体颗粒、悬浮杂质进行截留，避免杂质进入下游的泵体、阀门、精密仪表等部件，造成流道堵塞、密封面磨损、计量精度失准等问题，在对介质清洁度有基础要求的管路系统中，这类过滤结构是不可缺少的前置处理单元。设计这类长管式过滤罐体时，

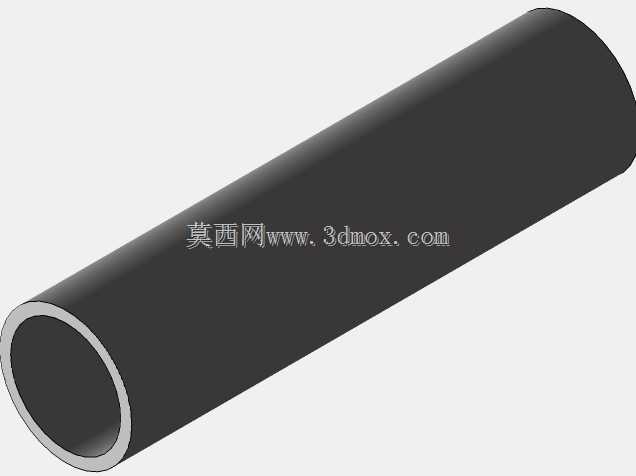

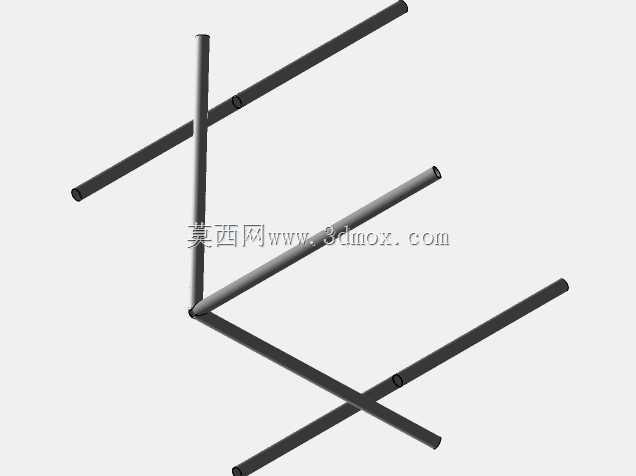

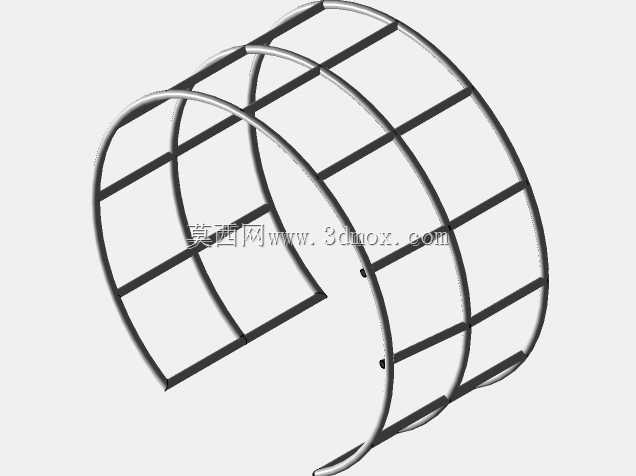

　　首先要匹配对接管路的通径参数，罐体主体采用等径直管段作为外壳，两端预留标准管路连接接口，可根据现场需求选择法兰连接、螺纹连接或者快装接头形式，保证与现有管路的对接兼容性；罐体内部设置过滤元件的定位结构，在靠近入口端设置滤芯承托台，靠近出口端设置滤芯压持结构，避免流体流动过程中滤芯出现移位、晃动，影响过滤效果。外壳的壁厚设计需要结合管路的额定工作压力进行核算，针对常规低压输水工况，选用常规无缝钢管加工即可满足强度要求，若应用在有腐蚀风险的化工流体场景，则需要根据介质属性选择对应耐腐蚀材质，或者在罐体内部做衬塑、衬胶处理。从安装边界来看，这类长管式过滤罐的整体长度远大于径向直径，安装时需要沿管路轴向预留足够的拆装空间，

　　尤其是在更换滤芯的操作侧，需要预留出能抽出内部滤芯的直线距离，避免后期维护时无法拆卸；罐体的径向尺寸略大于对接管路的外径，安装时不需要对周边管路做大幅度改道，支撑结构可直接沿用原有管路的管架，仅在罐体位置增设辅助支撑点，避免满水状态下罐体重量对管路接口造成额外应力。在结构细节设计上，罐体底部可根据需求设置排污口，在设备停机维护时可直接打开排污阀排出罐体内积存的杂质，不需要将整个罐体从管路上拆卸下来；部分需要实时监测过滤前后压差的场景，可在罐体的入口端和出口端分别预留压力检测接口，通过压差数值判断滤芯的堵塞程度，确定滤芯更换的时间节点，避免滤芯堵塞过度造成管路压损过大，影响流体输送效率。建模过程中需要重点关注罐体两端接口的同轴度，

　　若同轴度偏差过大，安装时会出现管路强制对接的情况，长期运行下接口位置会产生应力集中，容易出现泄漏甚至结构开裂的问题；内部滤芯定位结构的尺寸需要和选用的标准滤芯尺寸匹配，保证密封面的压紧量符合要求，避免未经过滤的流体从密封间隙处流到下游侧，造成过滤失效。这类长管型过滤结构相比传统的立式过滤罐，流道更平直，流体经过罐体时的流向变化小，产生的局部压损更低，适合应用在对管路压损控制要求较高的输送系统中，同时结构加工难度低，主要部件为标准管材加工，制造成本更容易控制，后期维护操作也更简便，不需要复杂的吊装设备即可完成滤芯更换作业。在实际选型应用中，需要根据管路的设计流量、过滤精度要求、工作压力、介质属性来确定罐体的具体长度、内径以及内部滤芯的参数，保证过滤流量满足系统需求，同时避免罐体尺寸过大造成不必要的成本浪费，或者尺寸过小导致过滤面积不足，滤芯过快堵塞，缩短维护周期。
