多单元组合式工业过滤系统结构设计

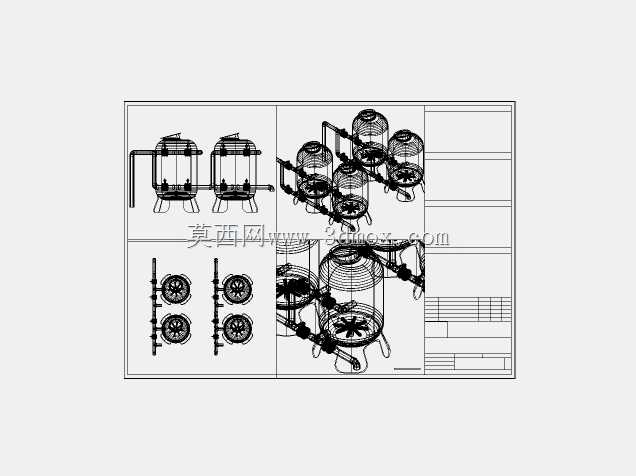

　　这套多单元组合过滤装置主要面向工业流体净化场景，在水处理、化工料液预处理、食品饮料制程澄清等工况中都有广泛适配空间，单套系统可根据处理量需求灵活增减过滤罐体数量，无需对整体管架做大规模改动。从结构布局来看，整套装置采用立式罐体排布，底部支脚直接接触安装基础，支脚预留的螺栓孔可适配常规混凝土地面或型钢支架的安装固定，安装边界需预留罐体侧面管路操作空间，尤其是阀门操作侧需留出至少单人操作的通行与检修距离，避免后期运维时无法触及阀门与快开连接件。

　　设计阶段优先考虑了流体的流向合理性，进水管路从罐体侧部中下段接入，避免进水直接冲击滤料层造成滤料乱层，出水从罐体顶部集水装置引出后汇入总出水母管，反冲洗管路单独设置分支，可实现单罐独立反冲，不影响其他过滤单元的正常运行，这点在连续生产工况下尤为重要，不会因为单个滤罐的反洗流程中断整条产线的流体供给。罐体顶部的排气阀位置做了抬高处理，避免运行初期罐内积气无法排出，造成气阻影响过滤流量，罐体下部的排污口直接对接排污总管，反洗产生的污水可直接排入厂区污水管网，无需额外增设临时接水装置。

　　从功能特性上看，这套组合系统可根据处理介质的不同装填不同滤料，比如石英砂、活性炭、树脂或者精密滤芯，不同罐体可装填不同滤料形成多级过滤梯度，前端罐体截留大颗粒悬浮物，后端罐体做精细过滤，适配不同精度的出水要求。管路连接采用法兰加密封垫的形式，承压能力可满足常规工业低压流体输送需求，管路上的阀门采用明杆结构，可直观判断阀门的开关状态，避免误操作。整套装置的支架采用型钢焊接成型，所有焊缝处做了倒角处理，避免应力集中，支架表面预留了防腐涂装的余量，现场安装完成后可根据厂区环境做对应的防腐处理，比如沿海高盐雾环境可做环氧富锌底漆加聚氨酯面漆，普通室内工况做常规防锈漆即可。

　　在建模过程中，所有罐体的椭圆封头尺寸都参照了常规压力容器的标准曲率，支脚的高度设置考虑了底部排污管路的安装空间，避免排污管与地面或安装基础发生干涉，管路的弯头曲率半径也符合流体输送的阻力要求，尽量减少直角弯头带来的压损。不同罐体之间的连接管路做了等间距排布，整体外观规整，同时也方便后期做保温层包覆，尤其是处理高温流体时，保温施工不会因为管路间距过小无法操作。罐体上的人孔位置设置在侧部中下段，方便后期更换滤料或者检修内部集水装置，人孔的密封采用快开压条结构，无需大型工具即可开启，降低运维的工作量。

　　实际选型时，可根据现场的处理流量计算所需的罐体数量与单罐直径，这套模型的参数化结构可直接调整罐体直径与高度，适配不同的处理规模，管路上的仪表接口也做了预留，可根据需求加装压力表、流量计或者在线浊度仪，实时监测过滤系统的运行状态，当进出水压差达到设定阈值时即可触发反冲洗流程，无需人工定时操作。整套装置的安装基础只需做水平处理即可，无需特殊的减震措施，因为运行过程中罐体内部没有运动部件，整体振动极小，只要基础水平度满足要求，长期运行也不会出现管路应力变形或者密封泄漏的问题。
