立式承压过滤罐体三维结构设计

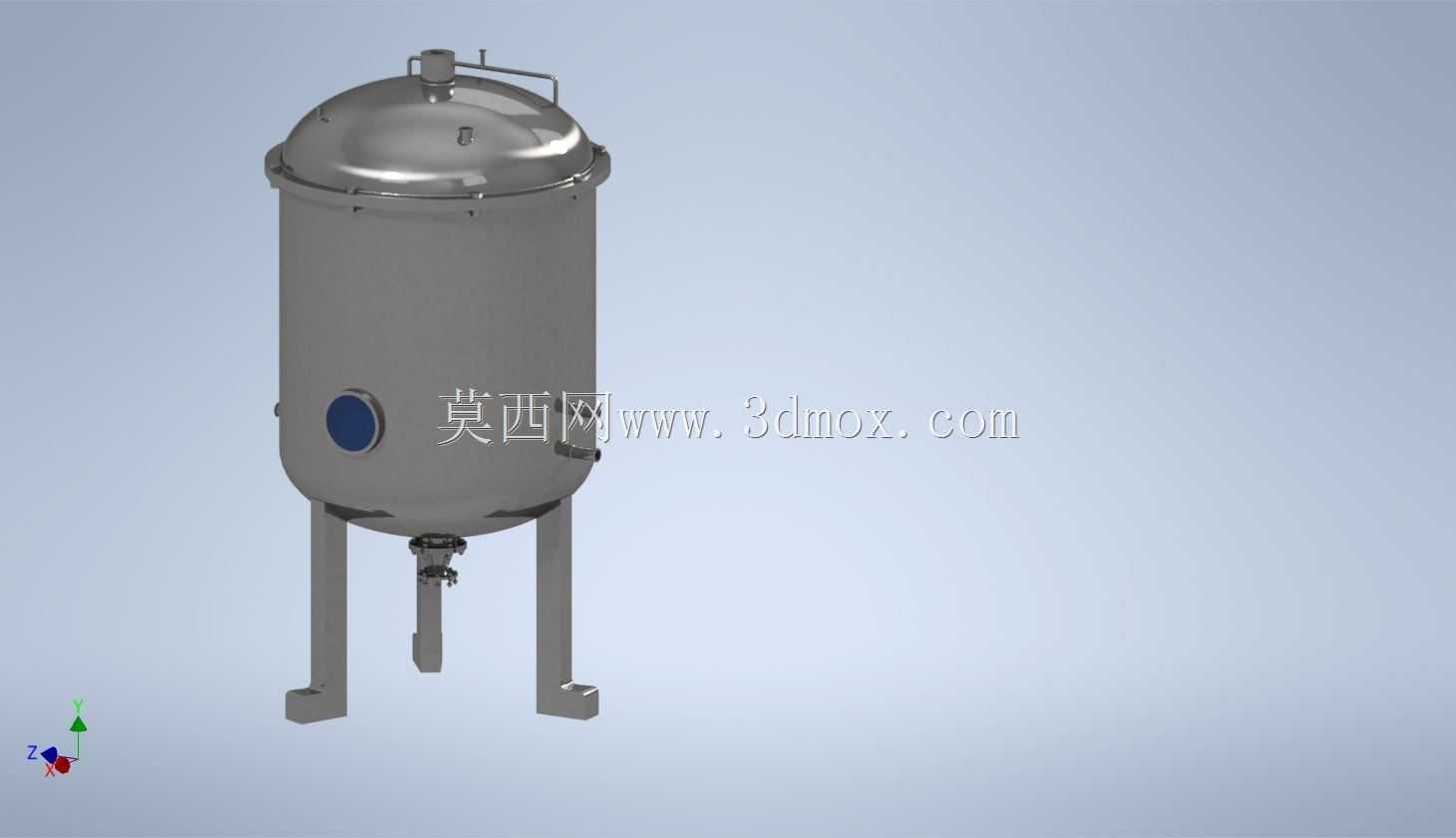

　　在工业流体处理、选矿厂工艺介质净化、制冷系统冷媒过滤等场景中，这类立式承压过滤罐体是核心的固液分离、杂质截留单元，日常运行中承担着拦截工艺流体中颗粒杂质、保障下游设备流道通畅、降低阀芯与换热面磨损堵塞风险的作用。从结构设计逻辑来看，整体采用立式圆柱筒体布局，是综合考量了厂房竖向空间利用率、滤料装填后的重力沉降路径、内部滤元更换操作空间后的选型结果，相比卧式同容积罐体，立式结构占地面积更小，滤层受压更均匀，反洗排渣时的流体流向更顺畅，不容易出现滤料板结、死角积渣的问题。

　　上封头采用快开式法兰压合结构，没有采用焊接固定的封头形式，主要是考虑到日常运维中需要频繁开启封头更换内部滤元、清理截留的杂质，快开结构配合周向均布的锁紧螺栓，能够在保证密封承压能力的前提下，大幅缩短开盖操作的时间，封头顶部设置的小口径接管与扶手结构，分别对应排气、安全阀安装与开盖操作时的人员扶持需求，避免操作时人员滑倒或者工具坠落。筒体侧部预留的圆形接口，是工艺流体的进料接口，接口位置设置在筒体中上部，能够让进入罐体的流体顺着筒壁平缓下流，避免直接冲击内部滤层造成滤料扰动、过滤精度波动；接口采用标准法兰连接形式，可适配不同管径的工艺管道，现场安装时不需要额外做焊接改型，降低现场施工的工作量。

　　底部采用三支腿支撑结构，支腿的折弯角度与底部安装脚板的尺寸，是根据罐体满水满载时的总重量、厂房地面常规承载能力核算得出的，三支腿相比四支腿结构，对安装地面的平整度要求更低，不会出现支腿虚接、罐体受力不均的问题，每个支腿底部的脚板都预留了地脚螺栓安装孔，可直接通过膨胀螺栓与地面基础固定，抵御设备运行时流体脉动带来的晃动。罐体底部的锥底收口结构，配合居中设置的下排液口，能够让过滤后的流体、反洗时的带渣废水完全排空，不会在罐底残留积液造成内部锈蚀、滤料浸泡变质；下排液口采用小口径法兰连接，可适配排污阀、视镜等外接附件，方便日常观察排污状态、控制排液流量。

　　建模过程中，筒体壁厚、封头曲率、法兰螺栓孔分布都严格参照承压容器的常规设计规范做了参数化设置，所有接口的法兰尺寸都匹配通用管道标准，安装边界上，罐体支腿的外接圆直径、整体高度、各接口的伸出长度都做了明确的尺寸约束，现场做管道布置、基础预留时可直接提取模型尺寸做校核，不需要二次测绘。需要注意的是，这类罐体在安装时要保证整体垂直度偏差不超过千分之一，否则会造成内部滤层倾斜、过滤时流体偏流，影响过滤效果；支腿固定时要保证每个支腿的受力均匀，避免长期运行后支腿变形、罐体倾斜。另外，顶部封头的密封垫片要根据处理介质的腐蚀性、工作温度选择对应材质，避免运行时出现渗漏问题。在选矿厂的应用场景中，这类罐体通常用来过滤选矿药剂中的杂质、循环水中的矿浆颗粒，避免杂质进入后续加药泵、换热设备造成流道堵塞；在蒸发式制冷系统中，这类罐体可作为冷媒过滤装置，拦截系统管路中的焊渣、氧化皮，保障压缩机、膨胀阀等精密部件的运行安全。
