工业级水力旋流固液分离过滤装置

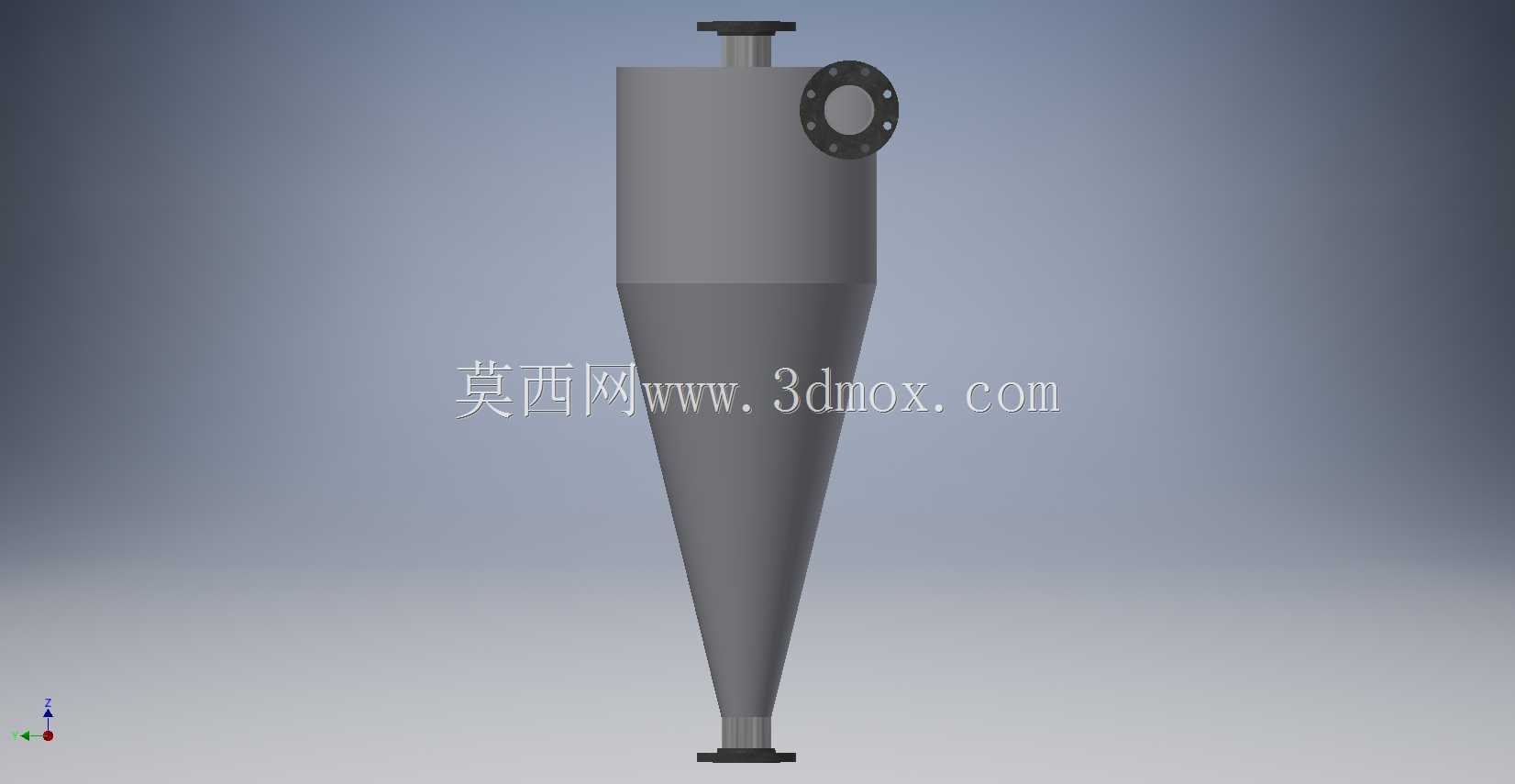

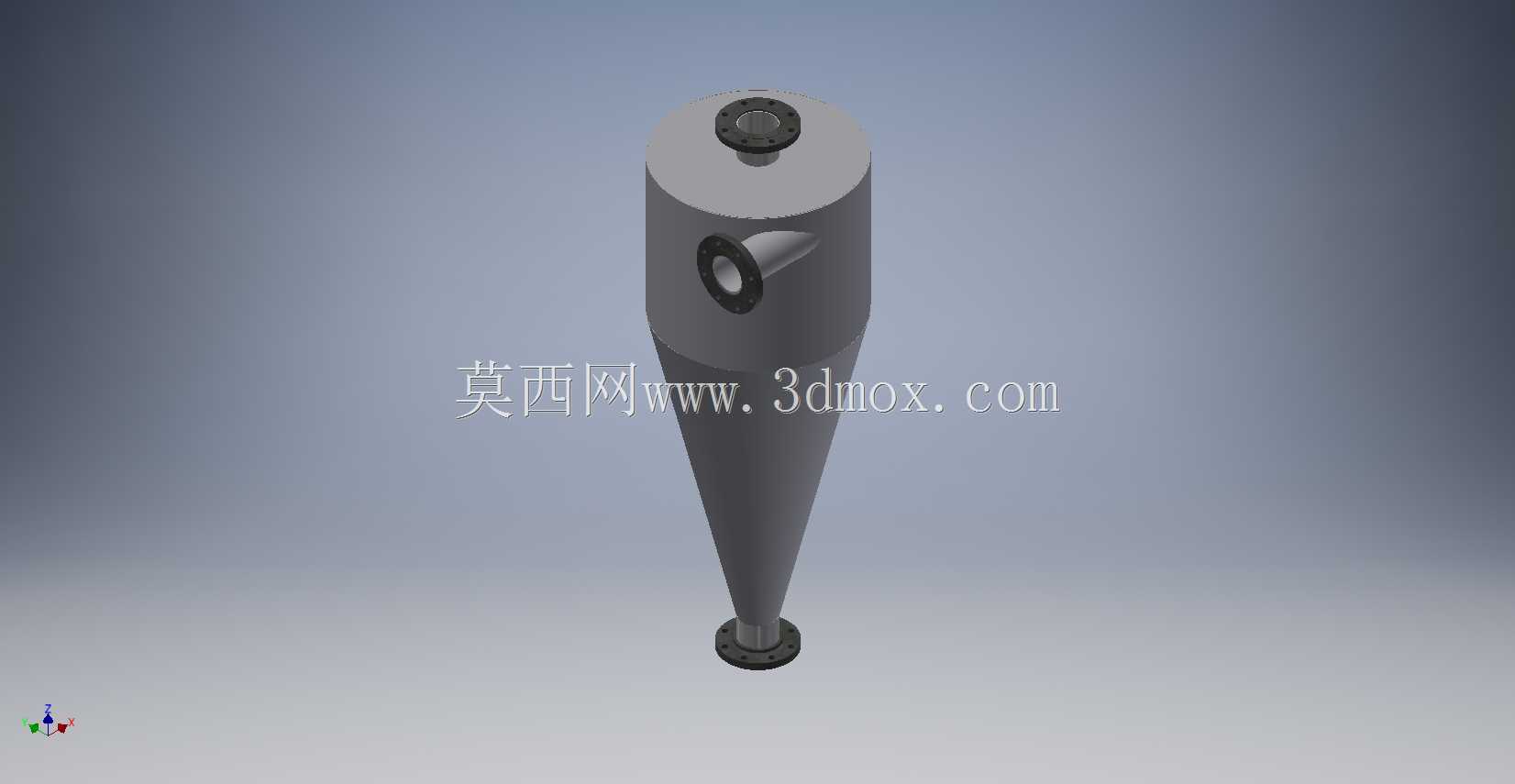

　　在矿山选矿、化工浆液处理、电厂循环水净化、钻井泥浆除砂这类需要连续处理含固流体的工况里，水力旋流过滤装置是无需额外动力、依靠流体自身压头就能完成固液分离的核心单元，很多现场做流程设计时，会把它放在粗过滤环节，先把大粒径固相颗粒甩出去，降低后续精密过滤单元的负载，减少滤芯更换频次。这套装置的结构逻辑完全围绕离心沉降原理搭建，整体采用上柱下锥的立式结构，上部圆柱段是进料后的初始旋流形成腔，侧面切向布置的法兰进料口是整个流场的起始点，带压流体从切向进入后会顺着筒壁形成高速旋转的流场，在离心力作用下，密度远大于液相的固相颗粒会被甩向筒壁，顺着壁面下滑进入下部锥段，锥段的收缩结构会持续放大旋流的离心加速度，

　　让颗粒进一步聚集后从底部的底流口排出，而完成分离的清液会在锥段中心形成向上的内旋流，从圆柱段顶部的溢流口排出，整个分离过程全程密闭，没有外露运动部件，日常运维只需要检查内壁磨损情况即可。做这套结构的三维建模时，首先要卡准的是进料口的切向角度，不能有径向的突出结构干扰初始旋流的形成，进料法兰的端面要和圆柱段外壁完全相切，法兰的螺栓孔布置要避开旋流的主流区，避免螺栓突出部分造成局部紊流，影响分离效率。圆柱段的直径直接决定了单台设备的处理流量，直径越大处理量越高，但对应的分离粒径下限也会升高，所以建模时圆柱段的壁厚要根据工作压力核算，既要承受进料的工作压力，还要考虑含固流体长期冲刷带来的磨损余量，尤其是进料口正对的筒壁位置，

　　是磨损最严重的区域，结构上可以预留耐磨衬里的安装空间，不需要额外增加整体壁厚就能提升使用寿命。下部锥段的锥角是影响分离精度的核心参数，锥角越小，旋流在锥段内的停留时间越长，能分离的颗粒粒径越小，但整体设备高度会随之增加，对安装空间的垂直高度要求更高；锥角过大则会导致颗粒下滑不畅，容易在锥段下部堆积堵塞，建模时要保证锥段内壁光滑过渡，不能有台阶或者凸起，避免干扰颗粒的下滑路径，底部底流口的直径要根据排料浓度调整，口径太小容易堵料，太大则会导致过多液相随固相排出，降低分离效率。顶部的溢流管要插入圆柱段一定深度，插入深度要低于进料口的下沿，避免刚进入的进料流体直接短路从溢流口排出，溢流管的外壁和圆柱段内壁之间的环形空间就是外旋流的通道，

　　通道宽度要和进料流量匹配，保证旋流的流速稳定在合理区间，不会因为流速过高造成内壁过度磨损，也不会因为流速过低导致离心力不足，颗粒无法有效分离。安装边界上，这套设备采用立式安装，依靠侧面的进料法兰、顶部溢流法兰、底部底流法兰和管线连接，不需要额外的固定支架也可以通过法兰承重，不过大处理量的型号还是建议在圆柱段上部增加安装耳座，把设备载荷传递到平台基础上，避免法兰长期承受额外载荷造成密封泄漏。设备整体没有外露的运动部件，安装时只需要保证整体垂直度，避免锥段倾斜导致旋流场偏流，影响分离效果，垂直方向的安装空间要预留出底流口接料、顶部溢流管拆装的操作空间，侧面要留出进料法兰螺栓紧固的操作距离。实际工况应用中，这类旋流过滤器经常多台并联使用，来匹配大流量的处理需求，单台出现磨损需要维护时，可以单独切出流程，不影响整个系统的连续运行，相比需要更换滤材的过滤设备，它的运行成本更低，适合处理高含固量的流体工况，在很多需要连续作业的生产线上，是粗过滤环节的首选设备结构。建模过程中还要注意各连接法兰的密封面形式，根据输送介质的腐蚀性、温度选择对应的密封结构，法兰的压力等级要和整个管线系统的压力等级匹配，避免出现局部承压不足的问题，所有焊接位置的结构要做圆角过渡，减少应力集中，同时避免焊缝位置突出到流道内部，干扰流场的稳定性。
