YX160发动机左侧组件高精度结构设计

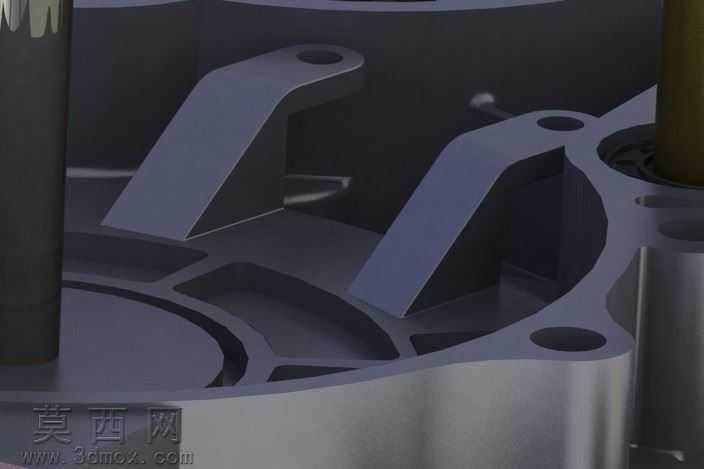

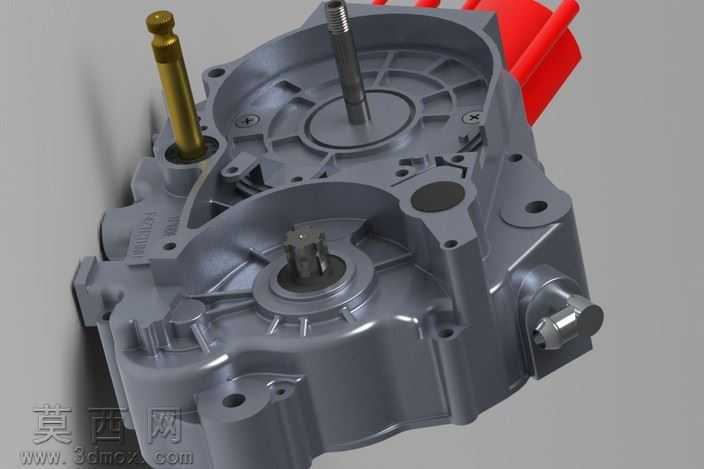

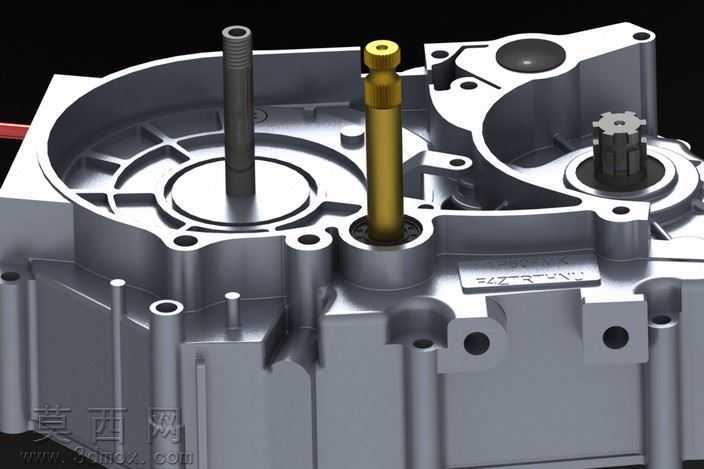

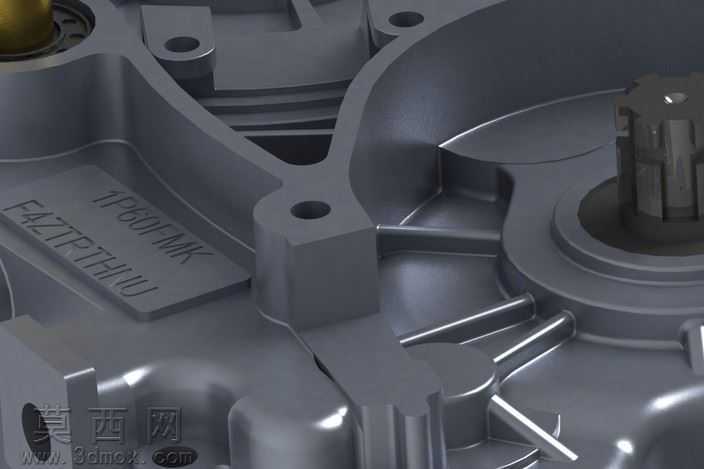

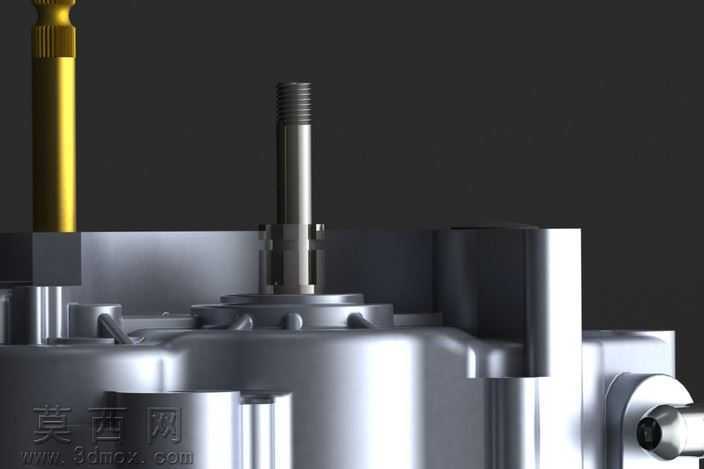

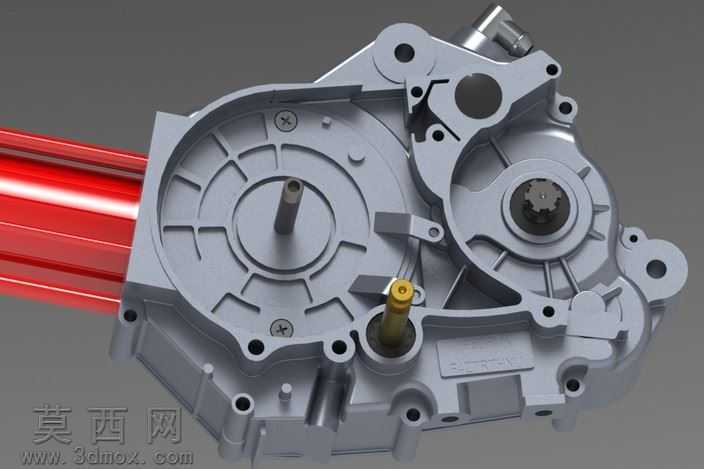

本作品为YX160动力装置的左侧子组件三维设计成果，建模阶段严格遵循机械设计公差规范，对每一处安装孔位、配合端面、定位凸台都做了参数化尺寸约束，确保组件与整体发动机其余部件的装配精度完全符合实际生产要求。建模过程中先完成壳体基体的曲面构建，通过多轮曲面曲率检查消除面间褶皱与衔接误差，再逐步添加内部轴系、紧固件、定位销等细节特征，所有螺纹孔、沉孔、倒角特征都按照机械加工标准设置参数，还原真实零件的加工工艺特征。渲染阶段采用金属压铸壳体材质，调整材质的粗糙度、金属度与环境反射参数，还原铝合金压铸件表面细微的颗粒质感与哑光金属光泽，对输入输出轴的外露部分做了差异化材质处理，轴类零件采用调质钢材质表现，表面添加细微的磨削纹理提升真实感，紧固件的十字槽、六角头等细节都做了边缘倒角处理，避免模型出现生硬的锐利棱角。结构设计上完整还原了组件内部的传动布局，清晰呈现动力输入轴、中间传动结构与输出端的位置关系，壳体上的加强筋布局、减重孔设计、安装定位点位都完全参照成熟量产动力装置的结构逻辑，既保证壳体的结构强度满足动力输出工况的受力要求，也通过合理的镂空设计控制组件整体重量。设计思路围绕组件的独立装配属性展开，将该左侧模块作为完整的可独立拆装单元进行建模，所有配合面的公差带设置都满足实际装配的互换性要求，模型保留了完整的特征树可编辑参数，方便后续根据不同的排量、传动比需求做参数化调整，组件上的密封槽、轴承安装位、油封配合位都做了精准的尺寸还原，确保模型可直接用于虚拟装配验证、结构受力仿真以及装配工艺演示等场景，高细节的建模精度也能够满足产品宣传渲染、维修教学演示等不同场景的使用需求。
