长条形锁网锤磨作业装置结构设计

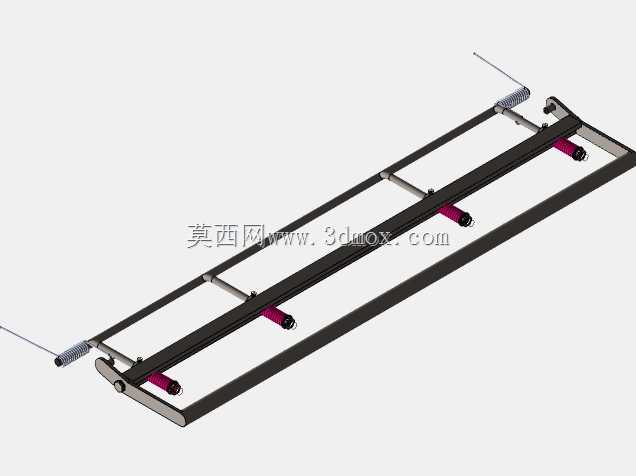

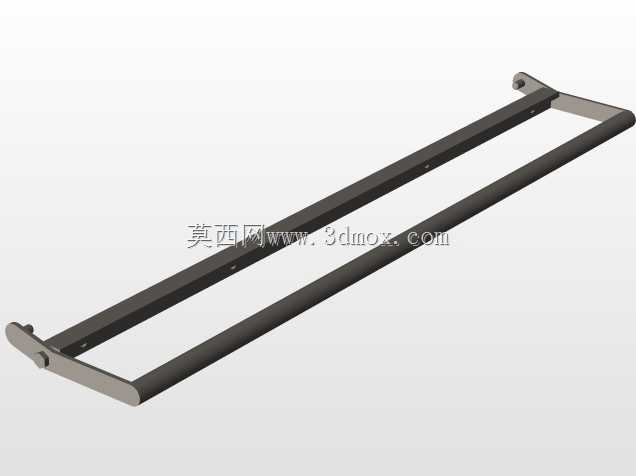

　　该装置主要应用于金属丝网类工件的表面锤磨、整平及应力消除作业场景，常见于五金筛网生产、金属线材加工后的表面处理工序，也可适配小型钣金件的边缘打磨、焊痕锤平作业，在丝网制品车间、小型五金加工工位中可作为独立工位工装使用，无需复杂的地基固定，可直接放置于常规工作台面完成安装。装置整体采用长条形框架式结构设计，主体框架由等截面矩形型钢焊接而成，框架两侧设置平行的滑动导向轨道，轨道上均匀布置三组带弹性缓冲的锤磨执行组件，每个组件的锤磨头可沿垂直于框架长度方向做小幅度往复锤击动作，配合框架两端的丝网张紧固定结构，可在丝网被拉直张紧的状态下完成连续的锤磨作业，避免丝网在加工过程中出现褶皱、移位导致的加工精度偏差。

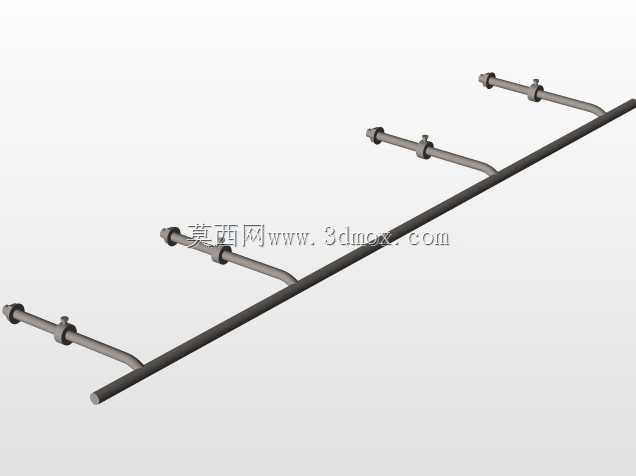

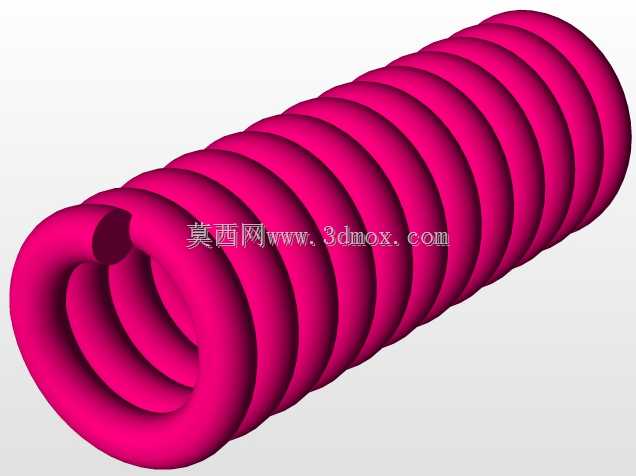

　　框架两端的张紧结构采用弹簧预紧配合锁止销的设计，一端为固定铰接的锁网挂钩，可快速勾住丝网的端部金属包边，另一端为带调节手柄的张紧滑块，滑块与框架端部之间设置圆柱螺旋压缩弹簧，转动手柄即可拉动滑块调整张紧行程，弹簧的预紧力可根据丝网的材质、丝径大小进行适配，避免张紧力过大导致丝网拉伸变形，或是张紧力不足导致加工时丝网晃动。锤磨执行组件的安装座可沿框架的导向轨道滑动，相邻组件之间的间距可根据加工幅面需求进行调整，每个安装座上的锤磨头高度可通过侧面的锁紧螺钉进行调节，适配不同厚度的加工工件，锤磨头与工件接触的部位采用硬质合金材质，具备较好的耐磨性能，长期锤磨作业后仅需更换锤磨头即可，无需整体更换执行组件，降低日常维护的成本。

　　从安装边界来看，装置整体长度适配常规1.2米幅宽的丝网加工需求，宽度方向尺寸控制在300毫米以内，整体高度不超过150毫米，放置于工作台面时不会占用过多的操作空间，框架底部设置四个橡胶防滑垫，可避免作业过程中装置出现移位，同时缓冲锤击动作产生的振动，降低振动传递到工作台面产生的噪音。设计过程中优先考虑了操作的便捷性，两端的锁网结构无需额外工具即可完成丝网的装夹固定，单人即可完成上下料操作，锤磨组件的滑动调整也仅需松开侧面的锁紧旋钮即可手动推移，调整到位后锁紧旋钮即可固定位置，无需复杂的参数调试。装置的受力结构经过优化，框架的型钢截面尺寸经过受力校核，可承受连续锤击作业产生的交变载荷，长期使用不会出现框架变形的问题，

　　轨道面经过铣削加工，平面度控制在0.1毫米每米范围内，保证锤磨组件滑动顺畅，不会出现卡滞、偏移的问题。在实际使用过程中，操作人员可根据加工需求选择单次定点锤磨或是匀速移动锤磨组件完成连续加工，对于丝网表面的局部凸起、焊痕位置，可将对应位置的锤磨组件移动到加工点位，调整锤磨头高度后进行定点锤击整平，对于整幅丝网的均匀打磨作业，可将三个锤磨组件等间距布置，沿轨道匀速推移即可完成整幅面的加工，作业效率相比手持角磨机打磨提升40%以上，同时加工后的丝网表面平整度一致性更好，不会出现手持打磨导致的局部过度磨损、磨穿丝网的问题。装置的结构没有复杂的传动部件，日常维护仅需定期在导向轨道面涂抹少量润滑脂，检查弹簧的预紧状态以及锤磨头的磨损情况即可，整体维护成本极低，适合小型加工车间的批量作业需求，也可作为丝网生产设备的配套辅助工装，集成到连续生产线的末端整平工序中使用。
